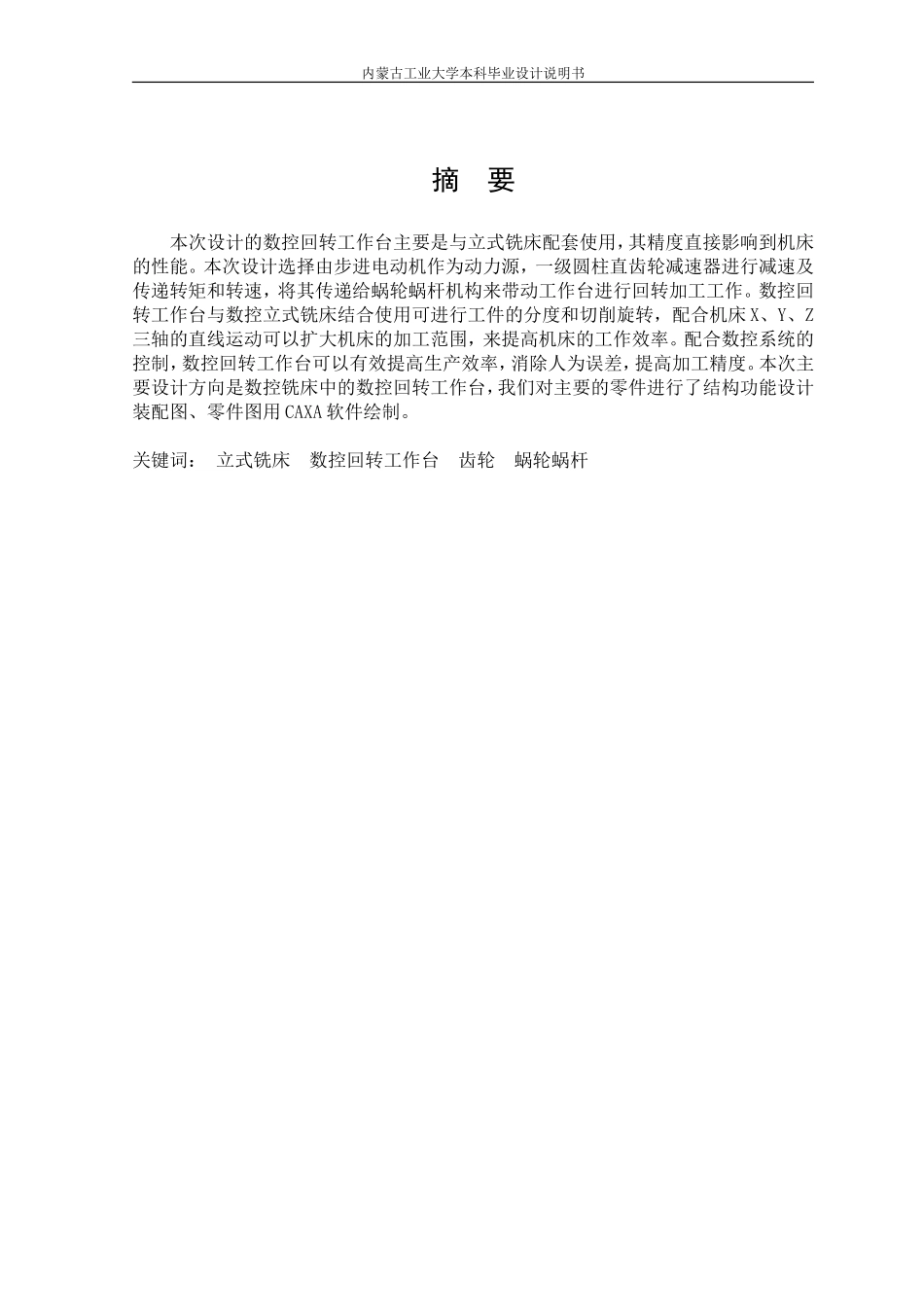

内蒙古工业大学本科毕业设计说明书（本科毕业设计说明书学校代码：10128学号：201220102052题目：数控回转工作台设计学生姓名：张英智学院：机械学院系别：机械系专业：机械电子工程班级：机电12-1指导教师：张兰挺副教授二〇一六年六月内蒙古工业大学本科毕业设计说明书摘要本次设计的数控回转工作台主要是与立式铣床配套使用，其精度直接影响到机床的性能。本次设计选择由步进电动机作为动力源，一级圆柱直齿轮减速器进行减速及传递转矩和转速，将其传递给蜗轮蜗杆机构来带动工作台进行回转加工工作。数控回转工作台与数控立式铣床结合使用可进行工件的分度和切削旋转，配合机床X、Y、Z三轴的直线运动可以扩大机床的加工范围，来提高机床的工作效率。配合数控系统的控制，数控回转工作台可以有效提高生产效率，消除人为误差，提高加工精度。本次主要设计方向是数控铣床中的数控回转工作台，我们对主要的零件进行了结构功能设计装配图、零件图用CAXA软件绘制。关键词：立式铣床数控回转工作台齿轮蜗轮蜗杆内蒙古工业大学本科毕业设计说明书AbstractThedesignoftheNCrotarytableismainlywithverticalmillingmachine,Itsprecisiondirectlyaffectstheperformanceofthemachine.Thedesignchoicesthesteppingmotorasapowersource.Levelofcylindricalspurgearreduceofreductionandtransmissiontorqueandrotationalspeed,passittowormandwormwheelmechanismtodrivetheworkbenchrotaryprocessingwork.NCrotarytablewithNCverticalmillingmachinecombinedwiththeuseofartifactscanbedividingandcuttingrotation,cooperatewithX,Y,Zthreeaxismachinetoolcanexpandthelinearmotionofthemachinetoolprocessingrange,toimprovetheworkingefficiencyofthemachinetool.WithNCsystem,thecontrolofNCrotarytablecaneffectivelyimprovetheproductionefficiency,eliminatinghumanerror,andimprovethemachiningaccuracy.ThemaindesigndirectionistheNCrotarytableinCNCmillingmachine,structureandfunctionofmainpartsofourdesign.AssemblydrawingandpartdrawingdrawnusingCAXAsoftware.KeyWords:Verticalmillingmachine;NCrotarytable;Wormandwormgear;内蒙古工业大学本科毕业设计说明书目录绪论........................................................................1第一章数控回转工作台的发展方向.............................................21.1数控回转工作台的发展及展望............................................21.2数控回转工作台的原理..................................................21.3设计要求及主要参数...................................................41.3.1设计准则........................................................41.3.2此次设计中的一些主要参数........................................4第二章工作台设计和零部件的选用.............................................52.1设计工作台的基本要求..................................................52.2数控回转工作台传动方案的确定..........................................52.3电机的选择............................................................62.3.1脉冲电动机在选择时需要注意的事项................................62.3.2电机的参数计算..................................................72.4齿轮的设计............................................................92.4.1齿轮材料确定....................................................92.4.2齿轮强度计算....................................................92.4.3尺寸计算.......................................................132.5蜗轮蜗杆设计.........................................................142.5.1蜗轮蜗杆强度设计...............................................142.5.2蜗杆与蜗轮的参数..............................................162.6联轴器的选择.....................................
