余热发电系统操作规程(试行版2016.3.17)VIP免费

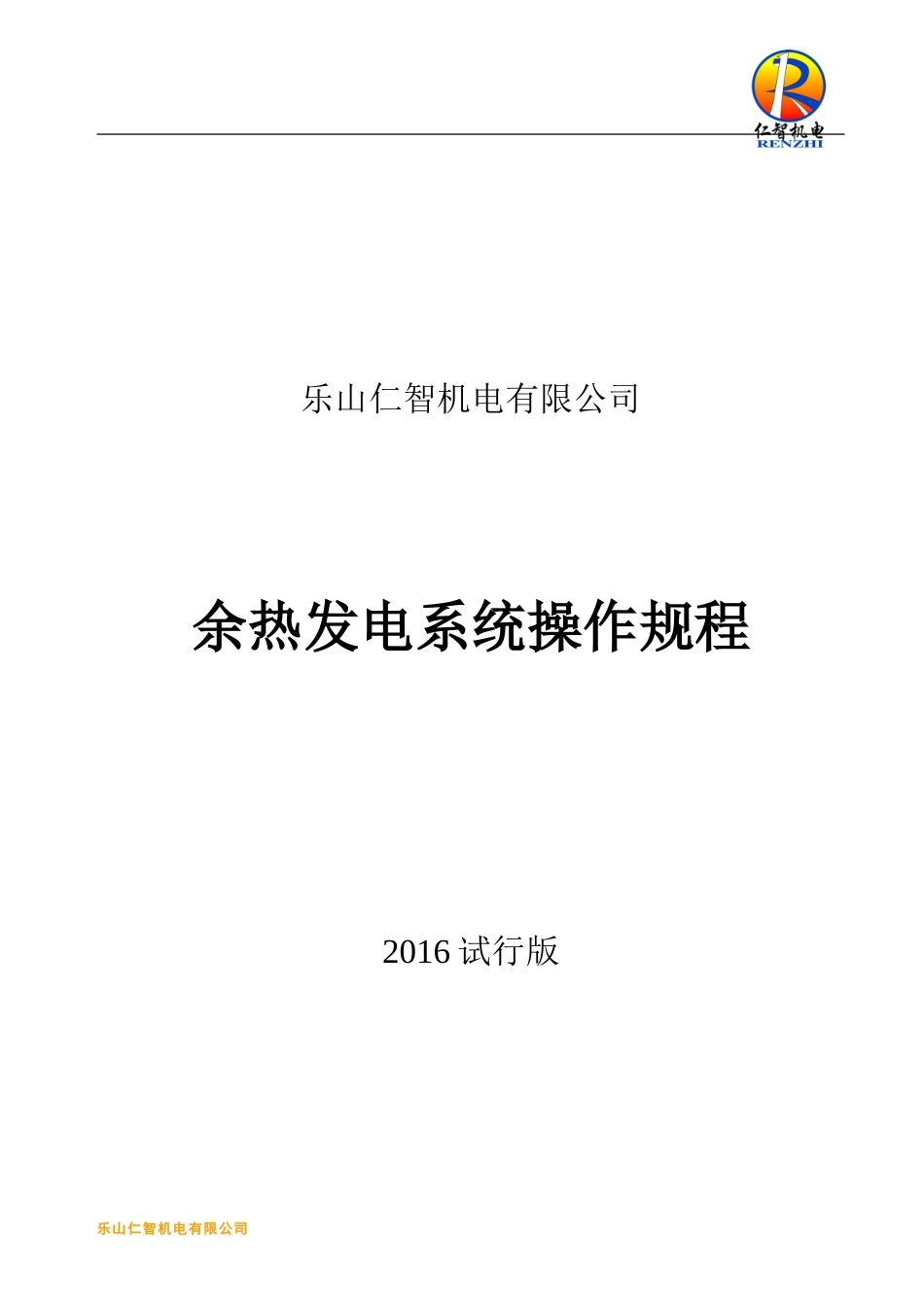

余热发电系统操作规程(试行版2016.3.17)_第1页
1/73
余热发电系统操作规程(试行版2016.3.17)_第2页
2/73

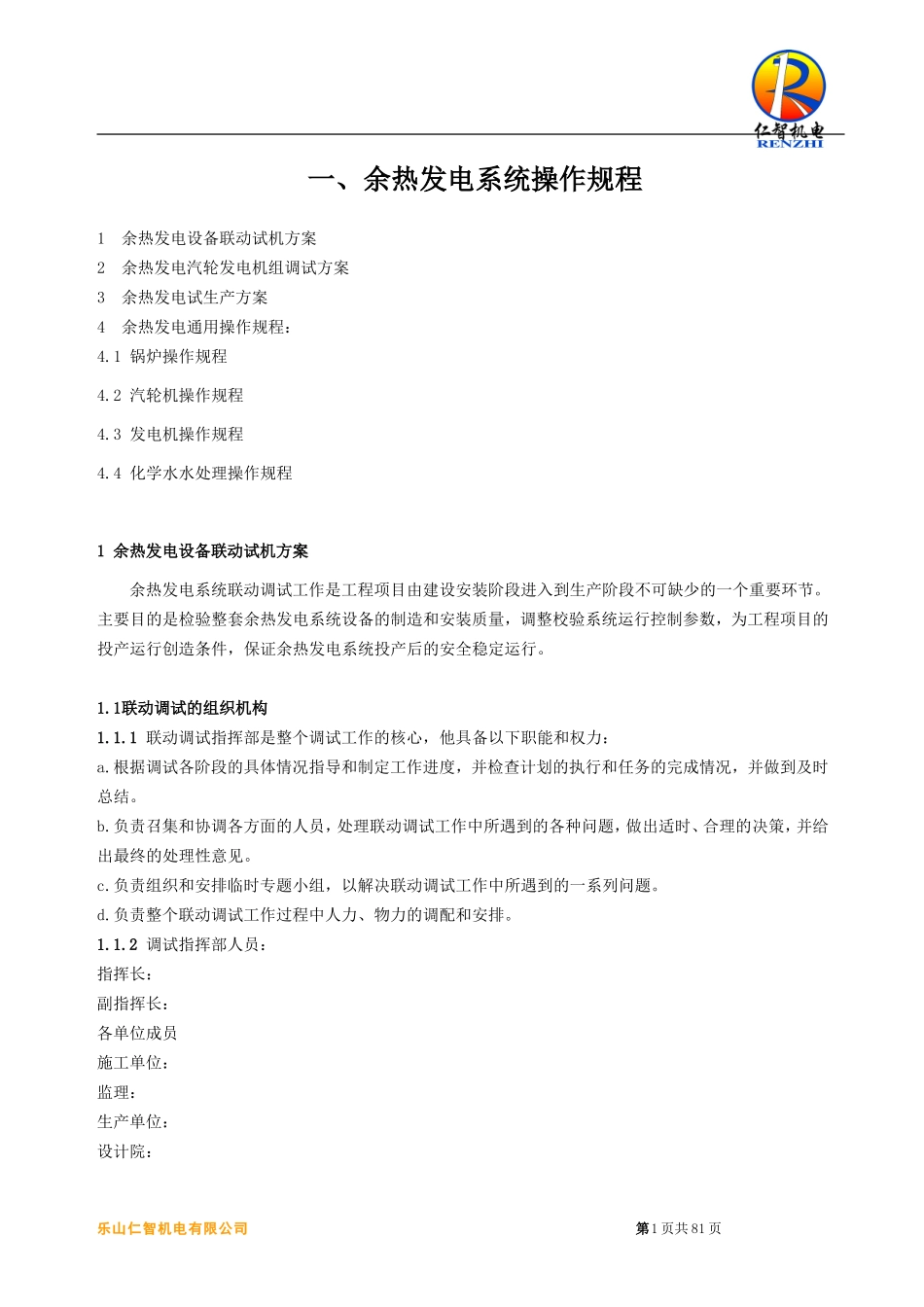

余热发电系统操作规程(试行版2016.3.17)_第3页
3/73
乐山仁智机电有限公司余热发电系统操作规程2016试行版乐山仁智机电有限公司乐山仁智机电有限公司一、余热发电系统操作规程1余热发电设备联动试机方案2余热发电汽轮发电机组调试方案3余热发电试生产方案4余热发电通用操作规程:4.1锅炉操作规程4.2汽轮机操作规程4.3发电机操作规程4.4化学水水处理操作规程1余热发电设备联动试机方案余热发电系统联动调试工作是工程项目由建设安装阶段进入到生产阶段不可缺少的一个重要环节。主要目的是检验整套余热发电系统设备的制造和安装质量,调整校验系统运行控制参数,为工程项目的投产运行创造条件,保证余热发电系统投产后的安全稳定运行。1.1联动调试的组织机构1.1.1联动调试指挥部是整个调试工作的核心,他具备以下职能和权力:a.根据调试各阶段的具体情况指导和制定工作进度,并检查计划的执行和任务的完成情况,并做到及时总结。b.负责召集和协调各方面的人员,处理联动调试工作中所遇到的各种问题,做出适时、合理的决策,并给出最终的处理性意见。c.负责组织和安排临时专题小组,以解决联动调试工作中所遇到的一系列问题。d.负责整个联动调试工作过程中人力、物力的调配和安排。1.1.2调试指挥部人员:指挥长:副指挥长:各单位成员施工单位:监理:生产单位:设计院:乐山仁智机电有限公司第1页共81页1.2联动试机前的准备工作1.2.1发电系统所有的设备安装工作已全部完成,并经单机试运行合格(发电机核相,安装单位)。1.2.2各水位计和油位计已标好最高、最低和正常工作位置的标记。1.2.3各转动机械加好符合要求的润滑油脂,油位正常。1.2.4对设备巡视、工作平台楼梯、异常情况紧急处理等场合,均应充分清理,扫除杂物,同时还需检查挡板、栏杆、警告牌等安全设施是否设置妥当。1.2.5防护用具、检修工具、照明用具等配备齐全,所有生产辅助材料备量充足,保证可以随时取用,操作人员、检修岗位全部到位。1.2.6AQC、SP锅炉已进行煮炉,所有安全阀已经调整校验完毕,管道已经冲洗合格、循环池管路系统已经清洗预膜完毕,循环池注满水。1.2.7将所有仪表投入正常工作状态。1.2.8将所有的电动阀门、水泵以及各种辅机设备的控制模式打至远程集控位置。1.2.9参与人员:水系统、锅炉系统、汽轮机系统、电气系统。1.2.10联动试机前,编写《余热发电试生产操作方案》,为试生产提供操作依据。1.3联动试机步骤:1.3.1软化水系统:1.3.1.1开启进水阀向清水箱注满水。1.3.1.2现场启动清水泵,把清水注入软化水置换设备中,出水直接进入软水箱,将软水箱充满备用。如果软化水系统已经试机合格可以投入软化水自动控制系统。1.3.1.3每隔4小时取样一次软化水,化验水质硬度应小于0.03mmol/L。1.3.2锅炉给水系统(以真空除氧器为例)1.3.2.1检查真空循环水箱水位是否正常,启动除氧器真空循环水泵抽真空。1.3.2.2除氧器真空至0.08MPa以上时,检查除氧器进水调节阀及热水井补水阀处于关位置,启动软化水泵,把进水调节阀打到自动位置,观察其是否能自动打开,如能打开后观察除氧器水位到最高限时,中控应有水位高报警发出,且进水调节阀应能自动关闭,软化水泵应能自动停止。1.3.2.3确认锅炉给水泵到窑头汽包所有手动阀处于打开状态,到窑头锅炉电动阀及调节阀处于关闭状态,到窑尾的锅炉电动阀及调节阀处于关闭状态。1.3.2.4启动除氧器真空引水泵,出口压力≥0.2MPa。1.3.2.5确认给水泵电动阀门处于关状态,进水手动阀、再循环手动阀处于开状态,启动锅炉给水泵,检查泵一切正常后,开启出口电动阀,准备向窑头锅炉省煤器供水。1.3.2.6开锅炉给水电动阀,把调节阀打到自动调节状态,其应能自动打开。这时,除氧器水位应缓慢下降,当下降至最低限位时,中控应有水位低报警(1级)发出。处于主泵状态的软水泵应能自动起动,除氧器给水调节阀应能自动打开,补充软化水。当下降至最低限位时,中控应有水位低报警(2级)发出。中控停引水泵,给水泵应联锁跳停,这时给水母管应有压力低报警发出。乐山仁智机电有限公司第2页共81页1.3.2.7同步骤5,调试其余锅炉给水泵。1.3.2.8停下主用软化水泵。启动备用软化水泵,把进水调节阀打到自动位置,观察其是否能自动...
