制冷压缩机分类概述VIP免费

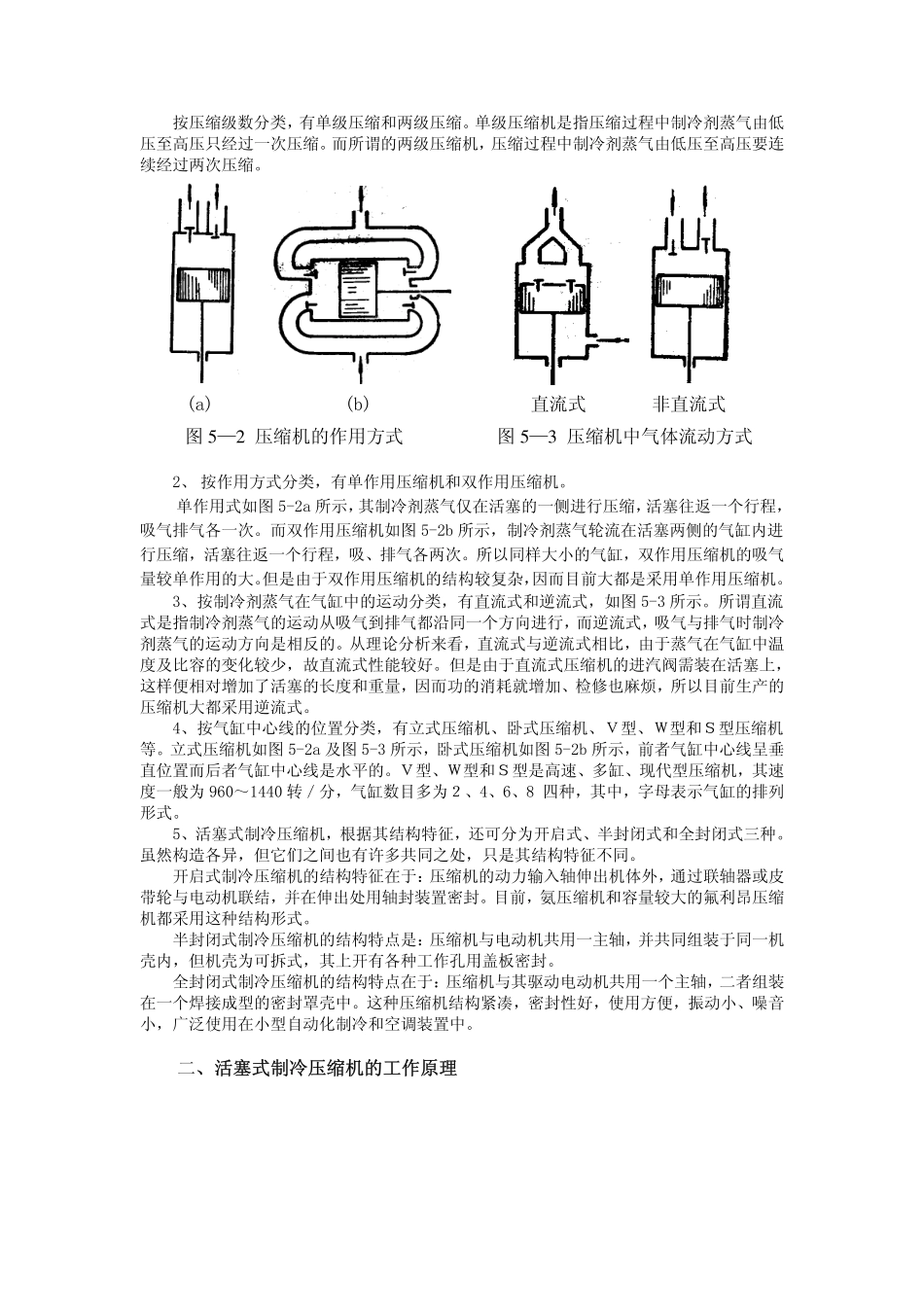

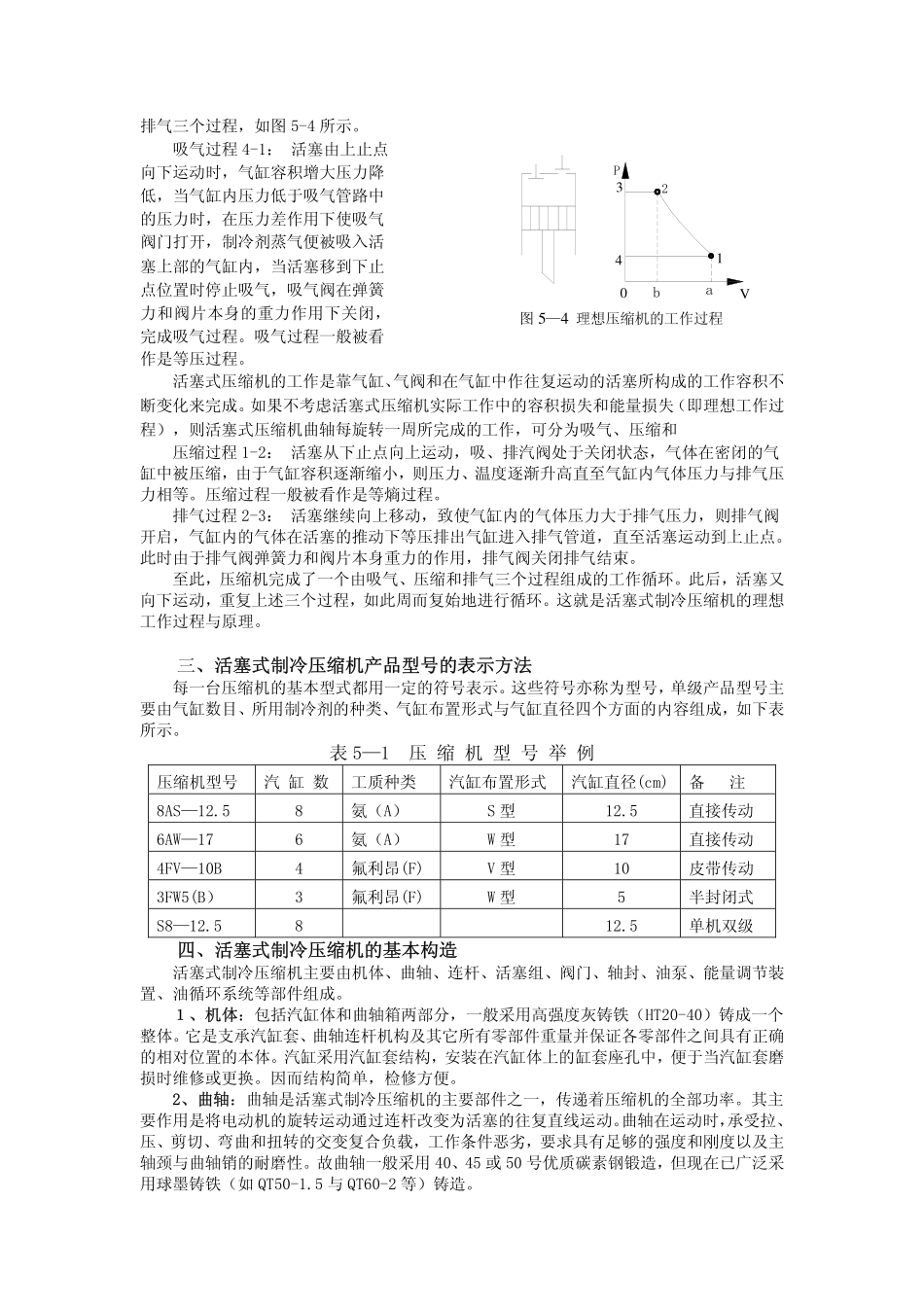

第五章制冷压缩机§5-１制冷压缩机概述一、制冷压缩机的作用：制冷压缩机是制冷装置中最主要的设备，通常称为制冷装置中的主机。制冷剂蒸气从低压提高为高压以及气体的不断流动、输送，都是借助于压缩机的工作来完成的。1、蒸发器内吸取制冷剂蒸气，以保证蒸发器内一定的蒸发压力。2、提高压力将低温低压的制冷剂蒸气提高为高温高压的过热蒸气，以创造在较高温度(如夏季35℃左右的气温)下冷凝。3、输送并推动制冷剂在系统内流动，完成制冷循环。二、制冷压缩机的种类及工作原理：制冷压缩机的种类和形式很多，根据其工作原理，可分为容积型和速度型两大类，如图所示。1、容积型容积型压缩机是靠工作腔容积的改变实现吸气、压缩、排气等过程。容积型压缩机根据其工作部件的运动形式，又分为往复式和回转式，前者活塞在气缸内作往复运动，而后者是工作部件在气缸内作回转运动，如图5-1所示的螺杆式、滑片式等压缩机均为回转式。但目前制冷工业使用最广泛的为活塞式压缩机，且机型有几十种之多。2、速度型速度型压缩机是靠高速旋转的工作叶轮对蒸气做功，使压力升高并完成输送蒸气的任务。这类压缩机根据蒸气的流动方向分为离心式和轴流式两种，其中应用较广的是离心式。§5-2活塞式压缩机一、活塞式压缩机的分类1、按所采用的工质分类，一般有氨压缩机和氟利昂压缩机两种。按压缩级数分类，有单级压缩和两级压缩。单级压缩机是指压缩过程中制冷剂蒸气由低压至高压只经过一次压缩。而所谓的两级压缩机，压缩过程中制冷剂蒸气由低压至高压要连续经过两次压缩。(a)(b)直流式非直流式图5—2压缩机的作用方式图5—3压缩机中气体流动方式2、按作用方式分类，有单作用压缩机和双作用压缩机。单作用式如图5-2a所示，其制冷剂蒸气仅在活塞的一侧进行压缩，活塞往返一个行程，吸气排气各一次。而双作用压缩机如图5-2b所示，制冷剂蒸气轮流在活塞两侧的气缸内进行压缩，活塞往返一个行程，吸、排气各两次。所以同样大小的气缸，双作用压缩机的吸气量较单作用的大。但是由于双作用压缩机的结构较复杂，因而目前大都是采用单作用压缩机。3、按制冷剂蒸气在气缸中的运动分类，有直流式和逆流式，如图5-3所示。所谓直流式是指制冷剂蒸气的运动从吸气到排气都沿同一个方向进行，而逆流式，吸气与排气时制冷剂蒸气的运动方向是相反的。从理论分析来看，直流式与逆流式相比，由于蒸气在气缸中温度及比容的变化较少，故直流式性能较好。但是由于直流式压缩机的进汽阀需装在活塞上，这样便相对增加了活塞的长度和重量，因而功的消耗就增加、检修也麻烦，所以目前生产的压缩机大都采用逆流式。4、按气缸中心线的位置分类，有立式压缩机、卧式压缩机、Ｖ型、Ｗ型和Ｓ型压缩机等。立式压缩机如图5-2a及图5-3所示，卧式压缩机如图5-2b所示，前者气缸中心线呈垂直位置而后者气缸中心线是水平的。Ｖ型、Ｗ型和Ｓ型是高速、多缸、现代型压缩机，其速度一般为960～1440转／分，气缸数目多为２、4、6、8四种，其中，字母表示气缸的排列形式。5、活塞式制冷压缩机，根据其结构特征，还可分为开启式、半封闭式和全封闭式三种。虽然构造各异，但它们之间也有许多共同之处，只是其结构特征不同。开启式制冷压缩机的结构特征在于：压缩机的动力输入轴伸出机体外，通过联轴器或皮带轮与电动机联结，并在伸出处用轴封装置密封。目前，氨压缩机和容量较大的氟利昂压缩机都采用这种结构形式。半封闭式制冷压缩机的结构特点是：压缩机与电动机共用一主轴，并共同组装于同一机壳内，但机壳为可拆式，其上开有各种工作孔用盖板密封。全封闭式制冷压缩机的结构特点在于：压缩机与其驱动电动机共用一个主轴，二者组装在一个焊接成型的密封罩壳中。这种压缩机结构紧凑，密封性好，使用方便，振动小、噪音小，广泛使用在小型自动化制冷和空调装置中。二、活塞式制冷压缩机的工作原理排气三个过程，如图5-4所示。吸气过程4-1：活塞由上止点理想压缩机的工作过程4—5图4P10abV23向下运动时，气缸容积增大压力降低，当气缸内压力低于吸气管路中的压力时，在压力差作用下使吸气阀门打开，制冷剂蒸气便被吸入活塞上部的气缸内，当活塞移...
