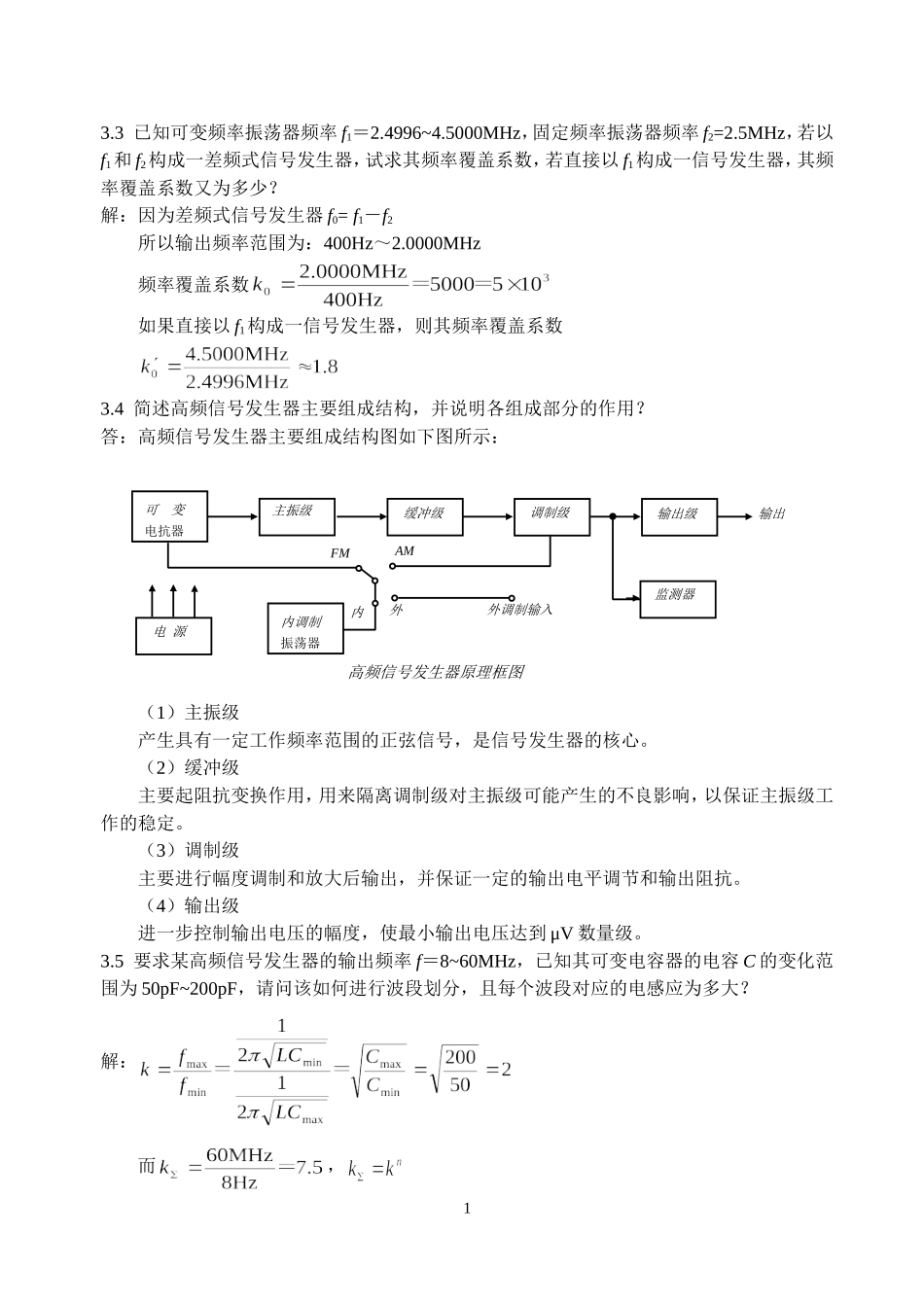

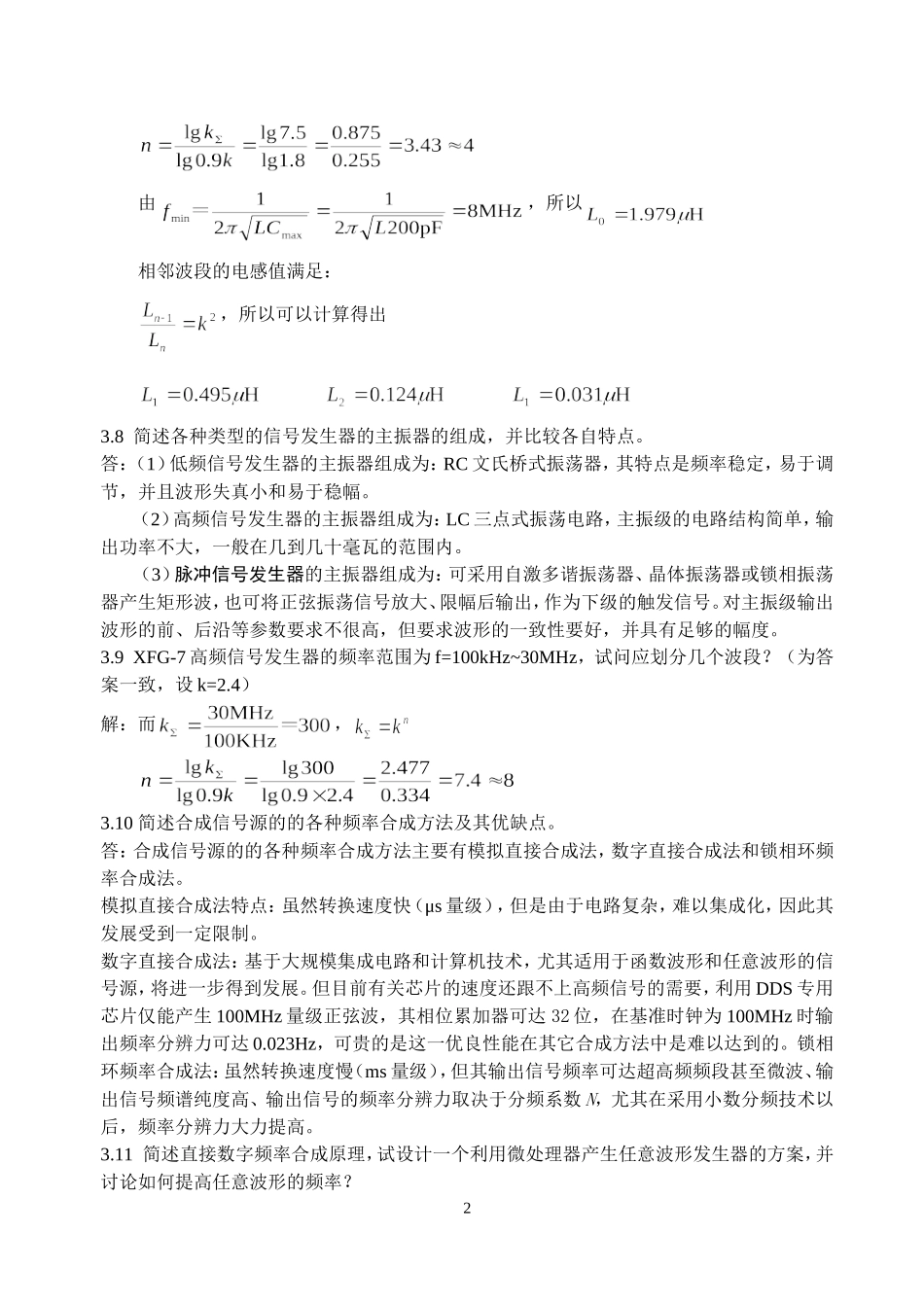

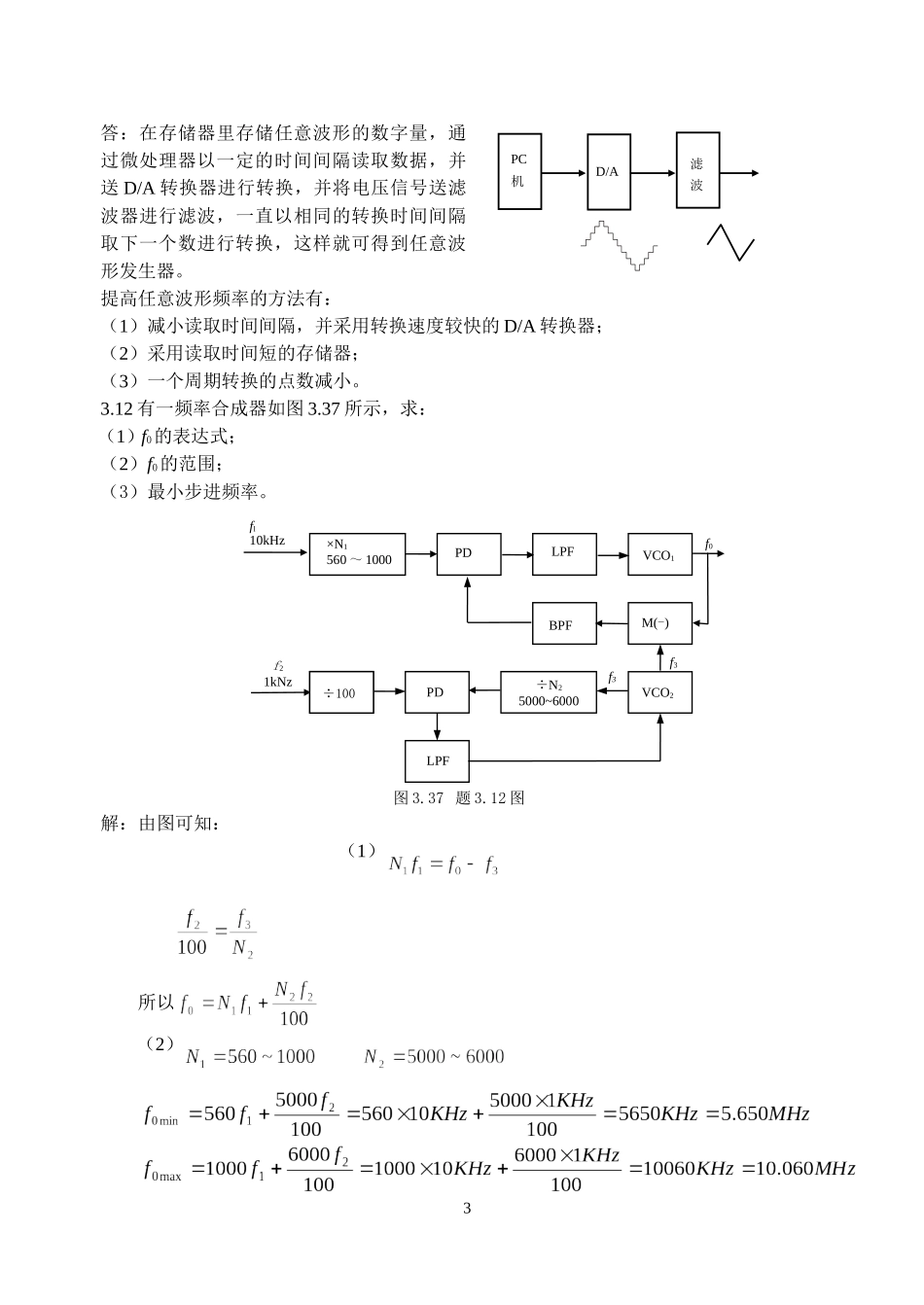

3.3已知可变频率振荡器频率f1＝2.4996~4.5000MHz，固定频率振荡器频率f2=2.5MHz，若以f1和f2构成一差频式信号发生器，试求其频率覆盖系数，若直接以f1构成一信号发生器，其频率覆盖系数又为多少？解：因为差频式信号发生器f0=f1－f2所以输出频率范围为：400Hz～2.0000MHz频率覆盖系数如果直接以f1构成一信号发生器，则其频率覆盖系数3.4简述高频信号发生器主要组成结构，并说明各组成部分的作用？答：高频信号发生器主要组成结构图如下图所示：（1）主振级产生具有一定工作频率范围的正弦信号，是信号发生器的核心。（2）缓冲级主要起阻抗变换作用，用来隔离调制级对主振级可能产生的不良影响，以保证主振级工作的稳定。（3）调制级主要进行幅度调制和放大后输出，并保证一定的输出电平调节和输出阻抗。（4）输出级进一步控制输出电压的幅度，使最小输出电压达到μV数量级。3.5要求某高频信号发生器的输出频率f＝8~60MHz，已知其可变电容器的电容C的变化范围为50pF~200pF，请问该如何进行波段划分，且每个波段对应的电感应为多大？解：而，1高频信号发生器原理框图主振级缓冲级调制级输出级监测器输出电源内调制振荡器可变电抗器外调制输入AMFM内外由，所以相邻波段的电感值满足：，所以可以计算得出3.8简述各种类型的信号发生器的主振器的组成，并比较各自特点。答：（1）低频信号发生器的主振器组成为：RC文氏桥式振荡器，其特点是频率稳定，易于调节，并且波形失真小和易于稳幅。（2）高频信号发生器的主振器组成为：LC三点式振荡电路，主振级的电路结构简单，输出功率不大，一般在几到几十毫瓦的范围内。（3）脉冲信号发生器的主振器组成为：可采用自激多谐振荡器、晶体振荡器或锁相振荡器产生矩形波，也可将正弦振荡信号放大、限幅后输出，作为下级的触发信号。对主振级输出波形的前、后沿等参数要求不很高，但要求波形的一致性要好，并具有足够的幅度。3.9XFG-7高频信号发生器的频率范围为f=100kHz~30MHz，试问应划分几个波段？（为答案一致，设k=2.4）解：而，3.10简述合成信号源的的各种频率合成方法及其优缺点。答：合成信号源的的各种频率合成方法主要有模拟直接合成法，数字直接合成法和锁相环频率合成法。模拟直接合成法特点：虽然转换速度快（μs量级），但是由于电路复杂，难以集成化，因此其发展受到一定限制。数字直接合成法：基于大规模集成电路和计算机技术，尤其适用于函数波形和任意波形的信号源，将进一步得到发展。但目前有关芯片的速度还跟不上高频信号的需要，利用DDS专用芯片仅能产生100MHz量级正弦波，其相位累加器可达32位，在基准时钟为100MHz时输出频率分辨力可达0.023Hz，可贵的是这一优良性能在其它合成方法中是难以达到的。锁相环频率合成法：虽然转换速度慢（ms量级），但其输出信号频率可达超高频频段甚至微波、输出信号频谱纯度高、输出信号的频率分辨力取决于分频系数N，尤其在采用小数分频技术以后，频率分辨力大力提高。3.11简述直接数字频率合成原理，试设计一个利用微处理器产生任意波形发生器的方案，并讨论如何提高任意波形的频率？2答：在存储器里存储任意波形的数字量，通过微处理器以一定的时间间隔读取数据，并送D/A转换器进行转换，并将电压信号送滤波器进行滤波，一直以相同的转换时间间隔取下一个数进行转换，这样就可得到任意波形发生器。提高任意波形频率的方法有：（1）减小读取时间间隔，并采用转换速度较快的D/A转换器；（2）采用读取时间短的存储器；（3）一个周期转换的点数减小。3.12有一频率合成器如图3.37所示，求：（1）f0的表达式；（2）f0的范围；（3）最小步进频率。解：由图可知：（1）所以（2）3÷100f3fl10kHz×N1560～1000LPFPDBPFVCO1f0M(-)f21kNzVCO2f3÷N25000~6000PD÷100LPF图3.37题3.12图PC机滤波D/A（3）因为N1和N2均可改变，但f0表达式中，N2的系数小，所以N2变化1得到的f0的变化最小，即f0的最小步进频率为3.13计算下图所示锁相环的输出频率范围及步进频率。解：（a），所以，步进（b），所以，步进（c）设VCO1输出频率为f1，则，，，步进3.15AD9850DDS中如果时钟频率fc=125MHz，相位累加器宽度N=32...
