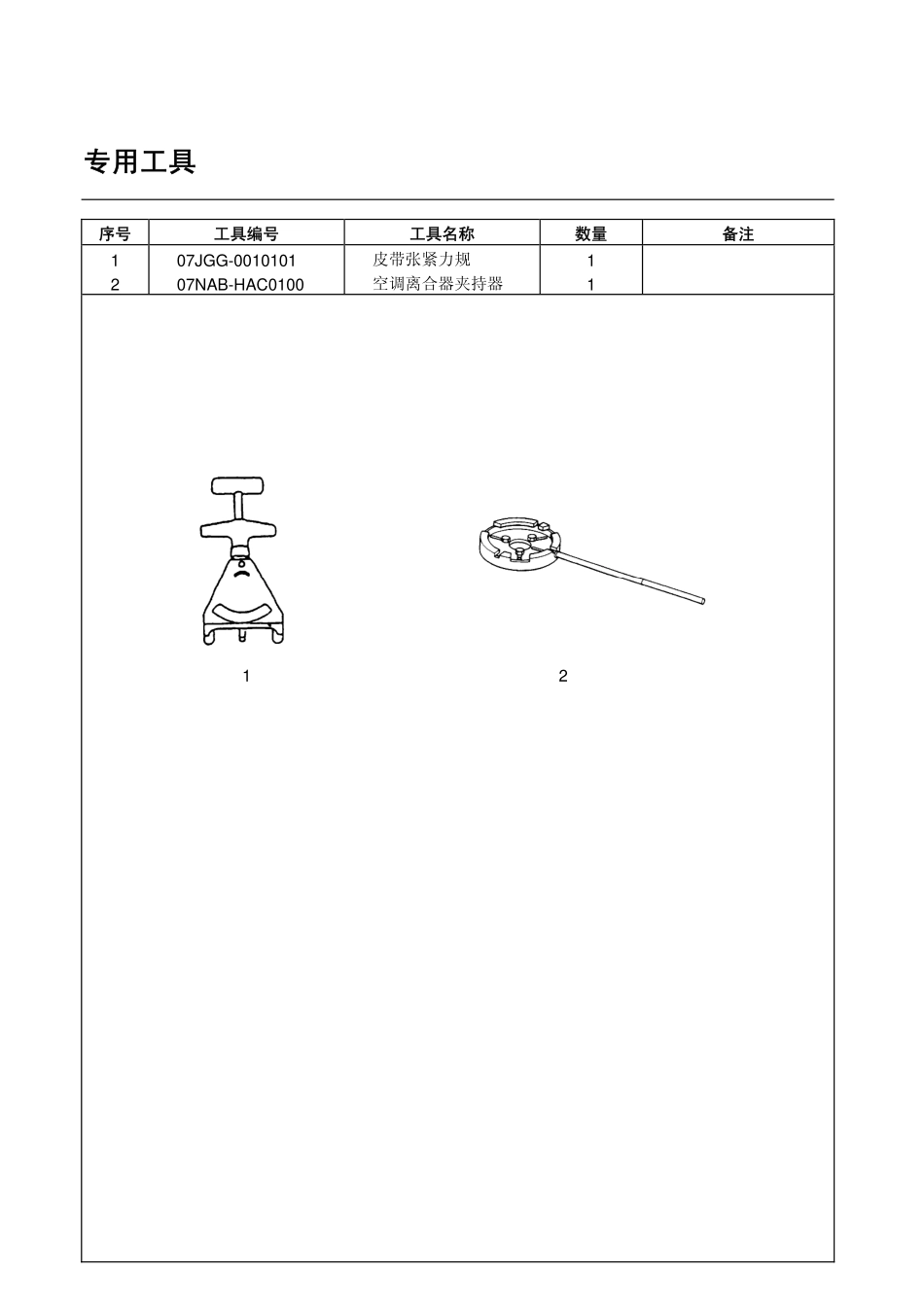

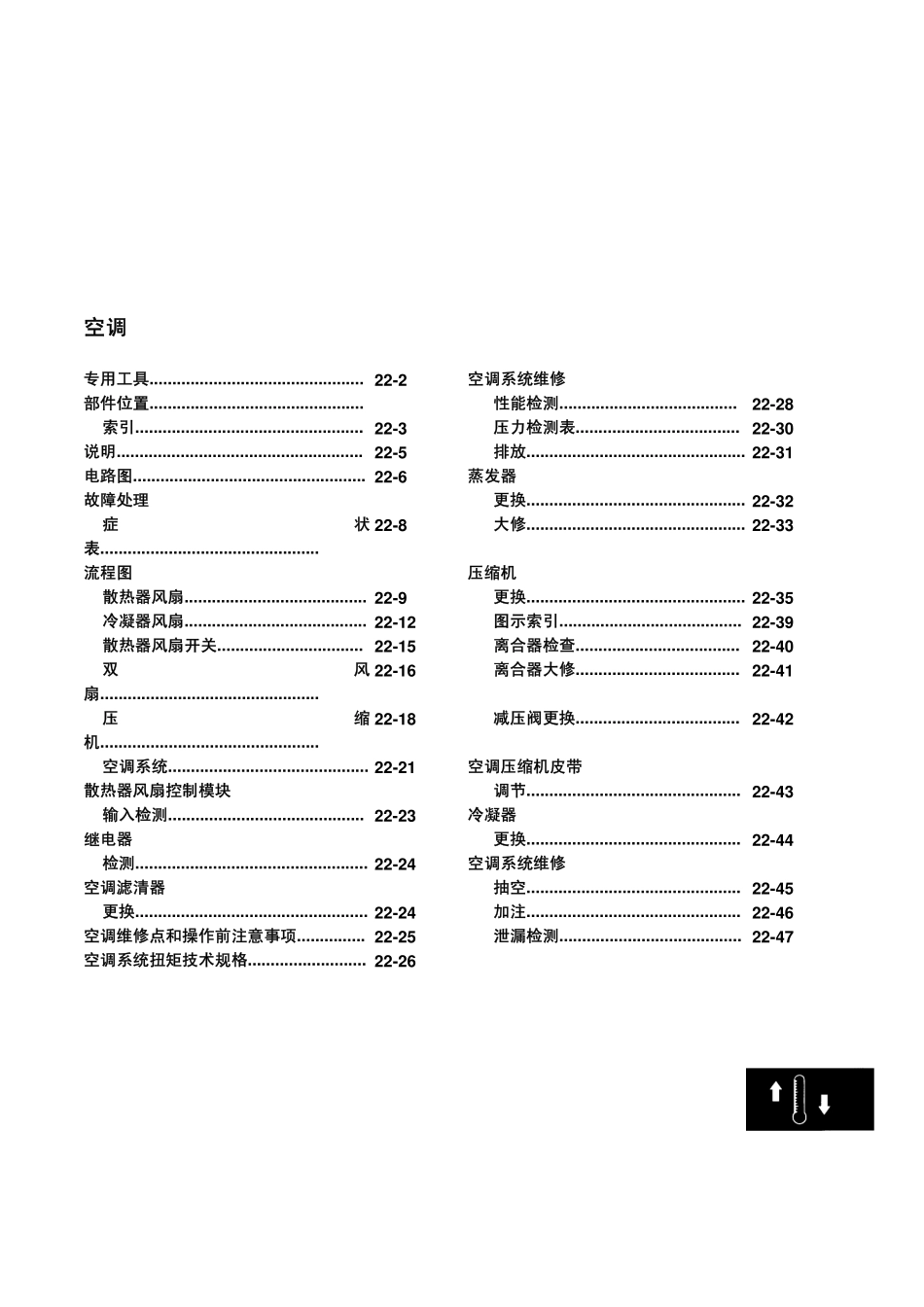

空调专用工具...............................................22-2空调系统维修部件位置...............................................性能检测.......................................22-28索引..................................................22-3压力检测表....................................22-30说明......................................................22-5排放................................................22-31电路图...................................................22-6蒸发器故障处理更换................................................22-32症状表................................................22-8大修................................................22-33流程图压缩机散热器风扇........................................22-9更换................................................22-35冷凝器风扇........................................22-12图示索引........................................22-39散热器风扇开关................................22-15离合器检查....................................22-40双风扇................................................22-16离合器大修....................................22-41压缩机................................................22-18减压阀更换....................................22-42空调系统............................................22-21空调压缩机皮带散热器风扇控制模块调节...............................................22-43输入检测...........................................22-23冷凝器继电器更换...............................................22-44检测...................................................22-24空调系统维修空调滤清器抽空...............................................22-45更换...................................................22-24加注...............................................22-46空调维修点和操作前注意事项...............22-25泄漏检测........................................22-47空调系统扭矩技术规格..........................22-26专用工具序号工具编号工具名称数量备注1207JGG-001010107NAB-HAC0100皮带张紧力规空调离合器夹持器1121部件位置索引说明：图示为左侧驾驶型，右侧驾驶型与此相对称。L-4发动机：蒸发器更换，见22-32页大修，见22-33页蒸发器更换，见22-32页大修，见22-33页冷凝器更换，见22-44页压缩机更换，见22-35页离合器检查，见22-40页离合器大修，见22-41页更换减压阀，见22-42页压缩机更换，见22-37页离合器检查，见22-40页离合器大修，见22-41页更换减压阀，见22-42页储液罐/干燥瓶维修阀(高压侧)22-2维修阀(低压侧)V-6发动机：维修阀(高压侧)维修阀(低压侧)冷凝器更换，见22-44页储液罐/干燥瓶部件位置索引(续)说明：图示为左侧驾驶型，右侧驾驶型与此相对称。L-4发动机：空调二极管(位于助手席侧仪表板下保险/继电器盒内)空调二极管(位于助手席侧仪表板下保险/继电器盒内)鼓风机电机继电器检测，见21-25页散热器风扇继电器冷凝器风扇继电器压缩机离合器继电器(位于发动机盖下保险/继电器盒内)检测，见22-24页空调压力开关当制冷剂压力低于200kPa(2.0kgf/cm2,28psi)或高于3,200kPa(32kgf/cm2,455psi)时，空调压力开关断开空调开关的电路并且停止空调的继续工作以保护压缩机。冷凝器风扇散热器风扇散热器风扇鼓风机电机继电器检测，见21-25页散热器风扇继电器冷凝器风扇继电器压缩机离合器继电器(位于发动机盖下保险/继电器盒内)检测，见22-24页空调压力开关当制冷剂压力低于200kPa(2.0kgf/cm2,28psi)或高于3,200kPa(32kgf/cm2,455psi)时，空调压力开关断开空调开关的电路并且停止空调的继续工作以保护压缩机。V-6发动机：(待续)22-3说明空调系统使制冷剂在系统中循环流动，从而除去客厢中的热量，制冷剂的循环过程如下图所示。本车使用无氟HFC-134a(R-134a)制冷剂...
