上海某公司综合楼通风空调设计

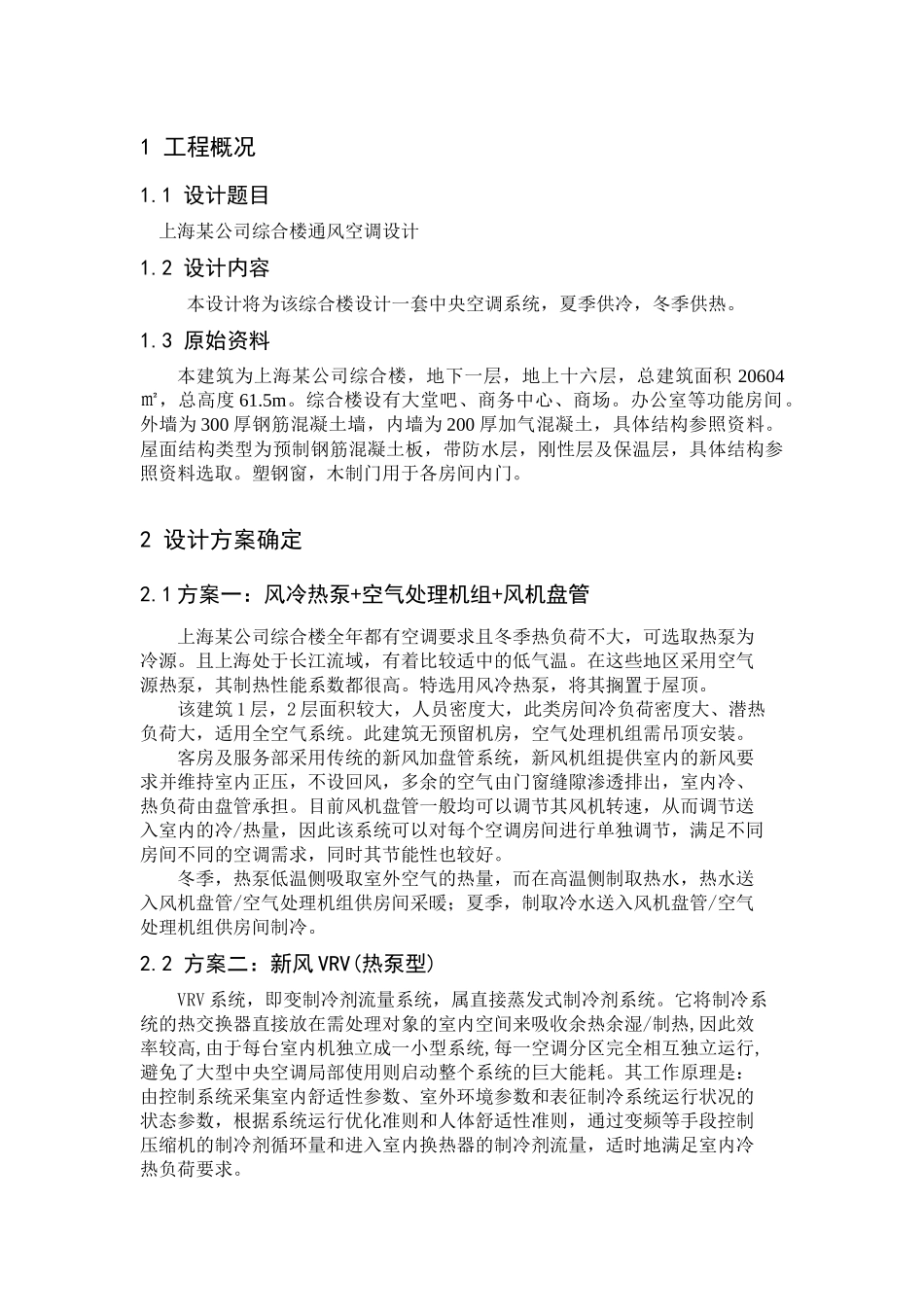

1 工程概况1.1 设计题目上海某公司综合楼通风空调设计1.2 设计内容 本设计将为该综合楼设计一套中央空调系统，夏季供冷，冬季供热。1.3 原始资料本建筑为上海某公司综合楼，地下一层，地上十六层，总建筑面积 20604㎡，总高度 61.5m。综合楼设有大堂吧、商务中心、商场。办公室等功能房间。外墙为 300 厚钢筋混凝土墙，内墙为 200 厚加气混凝土，具体结构参照资料。屋面结构类型为预制钢筋混凝土板，带防水层，刚性层及保温层，具体结构参照资料选取。塑钢窗，木制门用于各房间内门。2 设计方案确定2.1 方案一：风冷热泵+空气处理机组+风机盘管上海某公司综合楼全年都有空调要求且冬季热负荷不大，可选取热泵为冷源。且上海处于长江流域，有着比较适中的低气温。在这些地区采用空气源热泵，其制热性能系数都很高。特选用风冷热泵，将其搁置于屋顶。该建筑 1 层，2 层面积较大，人员密度大，此类房间冷负荷密度大、潜热负荷大，适用全空气系统。此建筑无预留机房，空气处理机组需吊顶安装。 客房及服务部采用传统的新风加盘管系统，新风机组提供室内的新风要求并维持室内正压，不设回风，多余的空气由门窗缝隙渗透排出，室内冷、热负荷由盘管承担。目前风机盘管一般均可以调节其风机转速，从而调节送入室内的冷/热量，因此该系统可以对每个空调房间进行单独调节，满足不同房间不同的空调需求，同时其节能性也较好。冬季，热泵低温侧吸取室外空气的热量，而在高温侧制取热水，热水送入风机盘管/空气处理机组供房间采暖；夏季，制取冷水送入风机盘管/空气处理机组供房间制冷。2.2 方案二：新风 VRV(热泵型)VRV 系统，即变制冷剂流量系统，属直接蒸发式制冷剂系统。它将制冷系统的热交换器直接放在需处理对象的室内空间来吸收余热余湿/制热,因此效率较高,由于每台室内机独立成一小型系统,每一空调分区完全相互独立运行,避免了大型中央空调局部使用则启动整个系统的巨大能耗。其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求。针对室内人员对新风的需求，本方案供采用两种新风处理方式。二层以上均为多个独立的标准客房，选用直流变速新风处理机来处理新风。直流变速新风处理机采用新冷媒 R410A 直接膨胀制冷，处理从室外引入的空气，使其...
