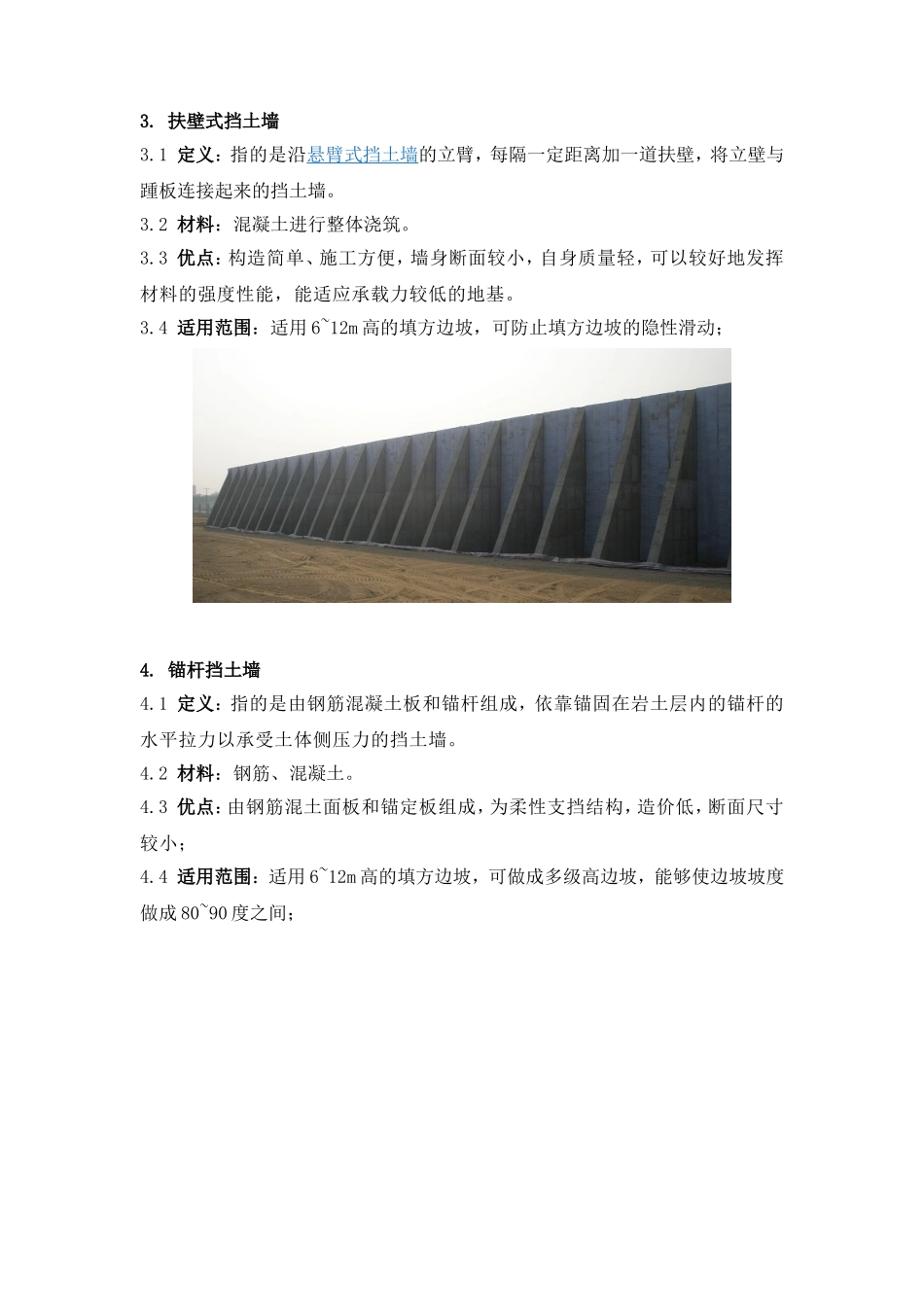

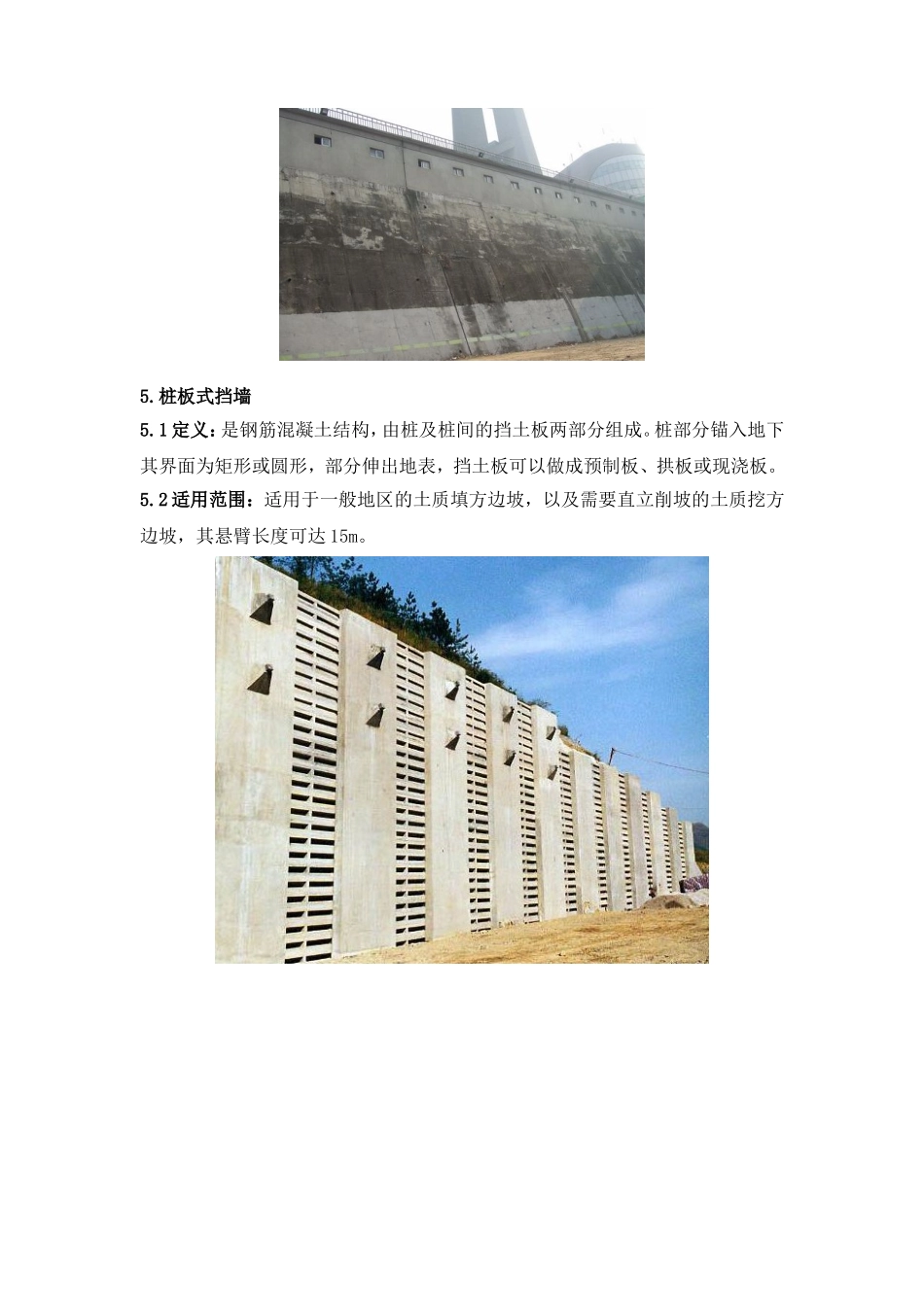

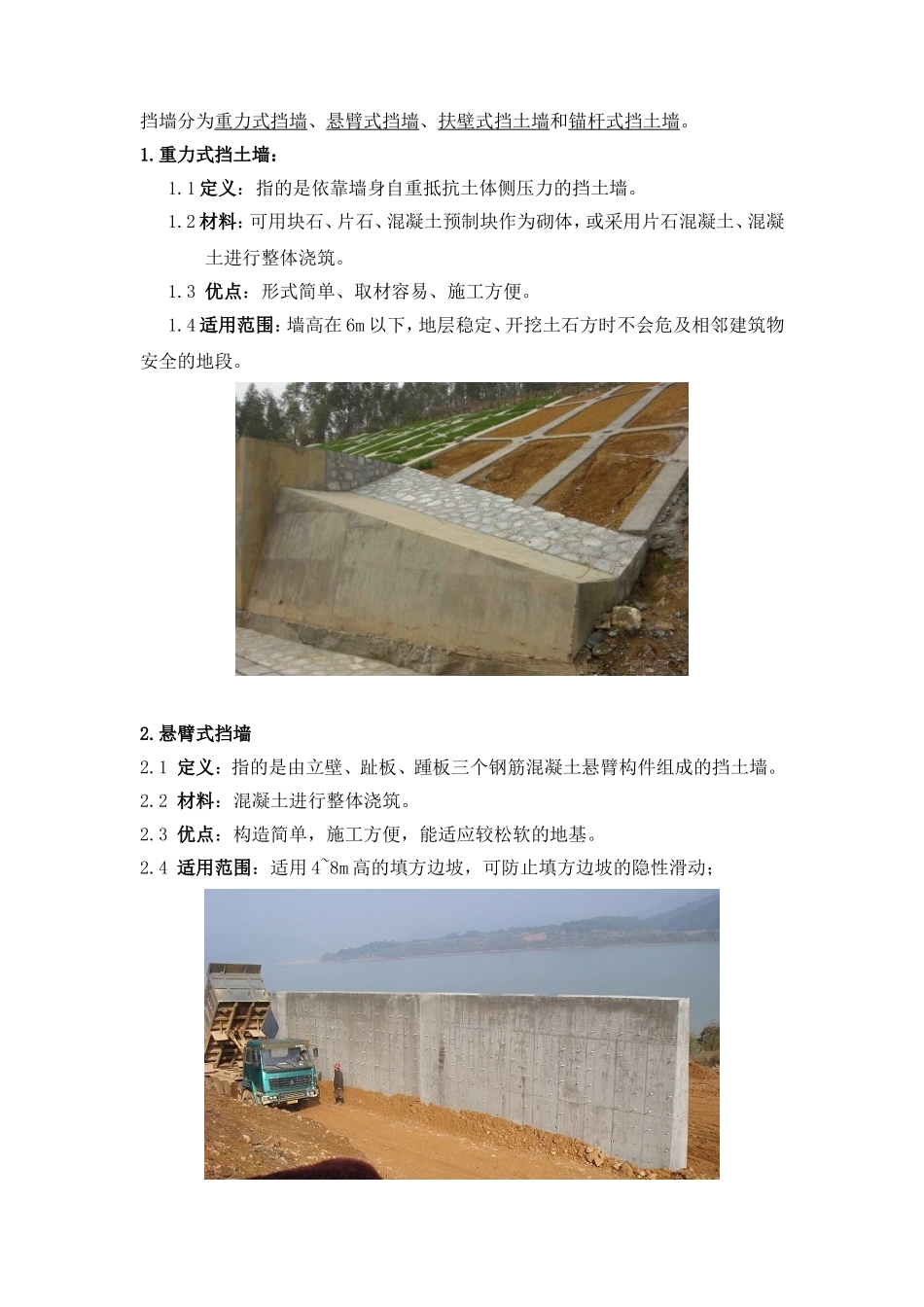

挡墙分为重力式挡墙、悬臂式挡墙、扶壁式挡土墙和锚杆式挡土墙。1.重力式挡土墙：1.1定义：指的是依靠墙身自重抵抗土体侧压力的挡土墙。1.2材料：可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。1.3优点：形式简单、取材容易、施工方便。1.4适用范围：墙高在6m以下，地层稳定、开挖土石方时不会危及相邻建筑物安全的地段。2.悬臂式挡墙2.1定义：指的是由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成的挡土墙。2.2材料：混凝土进行整体浇筑。2.3优点：构造简单，施工方便，能适应较松软的地基。2.4适用范围：适用4~8m高的填方边坡，可防止填方边坡的隐性滑动；3.扶壁式挡土墙3.1定义：指的是沿悬臂式挡土墙的立臂，每隔一定距离加一道扶壁，将立壁与踵板连接起来的挡土墙。3.2材料：混凝土进行整体浇筑。3.3优点：构造简单、施工方便，墙身断面较小，自身质量轻，可以较好地发挥材料的强度性能，能适应承载力较低的地基。3.4适用范围：适用6~12m高的填方边坡，可防止填方边坡的隐性滑动；4.锚杆挡土墙4.1定义：指的是由钢筋混凝土板和锚杆组成，依靠锚固在岩土层内的锚杆的水平拉力以承受土体侧压力的挡土墙。4.2材料：钢筋、混凝土。4.3优点：由钢筋混土面板和锚定板组成，为柔性支挡结构，造价低，断面尺寸较小；4.4适用范围：适用6~12m高的填方边坡，可做成多级高边坡，能够使边坡坡度做成80~90度之间；5.桩板式挡墙5.1定义：是钢筋混凝土结构，由桩及桩间的挡土板两部分组成。桩部分锚入地下其界面为矩形或圆形，部分伸出地表，挡土板可以做成预制板、拱板或现浇板。5.2适用范围：适用于一般地区的土质填方边坡，以及需要直立削坡的土质挖方边坡，其悬臂长度可达15m。土方放坡系数土方放坡系数（m)：（如图所示）是指土壁边坡坡度的底宽b与基高h之比，即m=b/h计算1、在建筑中，放坡应该从垫层的上表面开始；2、管线土方工程定额，对计算挖沟槽土方放坡系数规定如下：(1)挖土深度在lm以内，不考虑放坡；(2)挖土深度在1.01m～2.00m，按1:0.5放坡；(3)挖土深度在2.01m～4.00m，按1:0.7放坡；(4)挖土深度在4.01m～5.00m，按1:1放坡；(5)挖土深度大于5m，按土体稳定理论计算后的边坡进行放坡。注意:计算工程量时，地槽交接处放坡产生的重复工程量不予扣除。因土质不好，基础处理采用挖土、换土时，其放坡点应从实际挖深开始。在挖土方、槽、坑时，如遇不同土壤类别，应根据地质勘测资料分别计算。边坡放坡系数可根据各土壤类别及深度加权取定这张表的数据并不是在每个地方都适用,只是通用规则,根据2009年新规范讲义:土类单一土质时,普通土(一二类)开挖深度大于1.2米开始放坡(K=0.50),坚土(三四类)开挖深度大于1.7米开始放坡(K=0.30).土类混合土质时,开挖深度大于1.5米开始放坡,然后按照不同土质加权计算放坡系数K.建筑工程施工手册中对放坡系数的规定放坡高度、比例确定表土壤类别放坡深度规定（m）高于宽之比人工挖土机械挖土坑内作业坑上作业一、二类土超过1.201：0.51：0.331：0.75三类土超过1.501：0.331：0.251：0.67四类土超过2.001：0.251：0.101：0.33注：1.沟槽、基坑中土壤类别不同时，分别按其土壤类别、放坡比例以不同土壤厚度分别计算；2.计算放坡工程量时交接处的重复工程量不扣除，符合放坡深度规定时才能放坡放坡高度应自垫层下表面至设计室外地坪标高计算。
