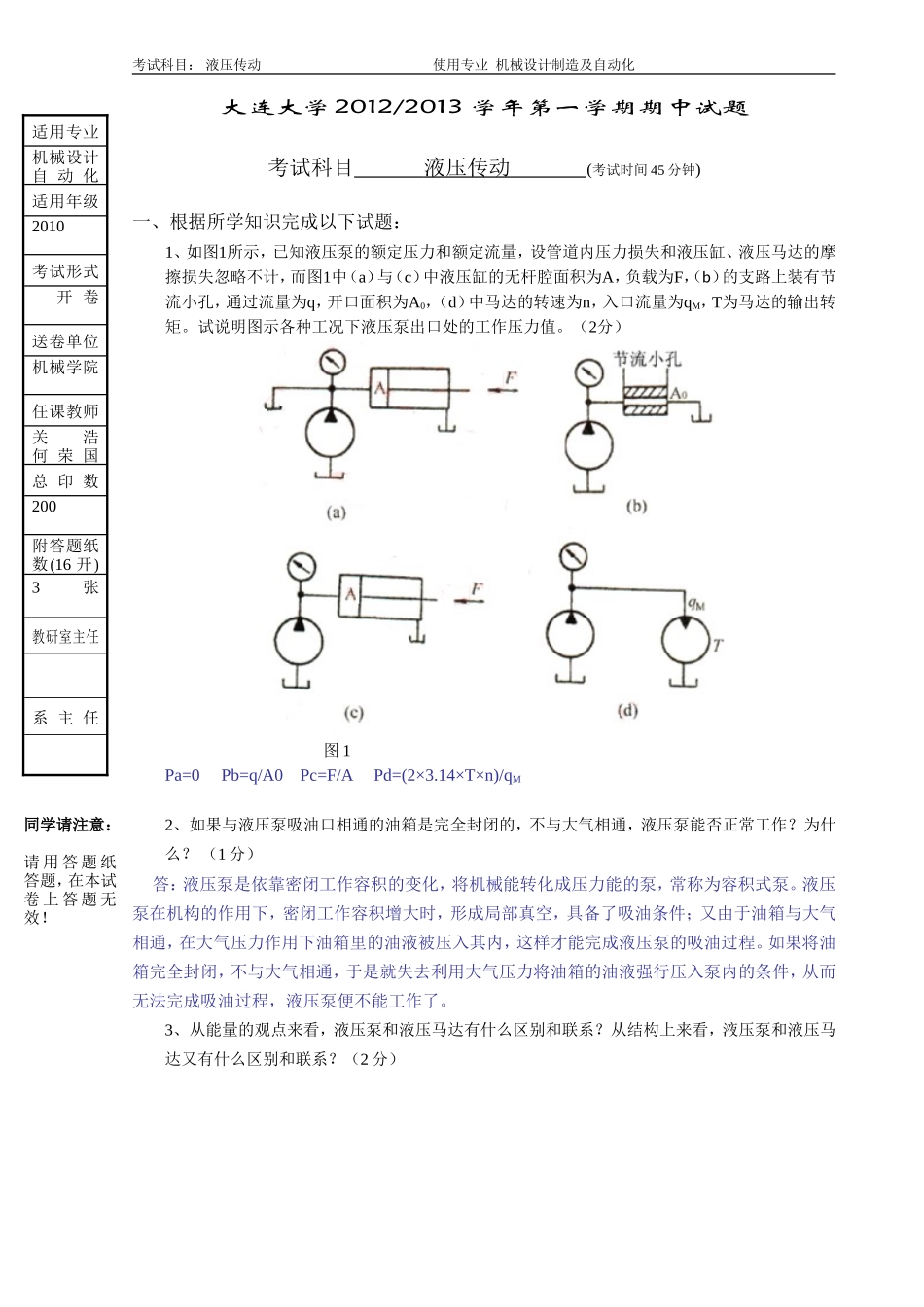

考试科目：液压传动使用专业机械设计制造及自动化大连大学2012/2013学年第一学期期中试题考试科目液压传动(考试时间45分钟)一、根据所学知识完成以下试题：1、如图1所示，已知液压泵的额定压力和额定流量，设管道内压力损失和液压缸、液压马达的摩擦损失忽略不计，而图1中（a）与（c）中液压缸的无杆腔面积为A，负载为F，（b）的支路上装有节流小孔，通过流量为q，开口面积为A0，（d）中马达的转速为n，入口流量为qM，T为马达的输出转矩。试说明图示各种工况下液压泵出口处的工作压力值。（2分）图1Pa=0Pb=q/A0Pc=F/APd=(2×3.14×T×n)/qM2、如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？为什么？（1分）答：液压泵是依靠密闭工作容积的变化，将机械能转化成压力能的泵，常称为容积式泵。液压泵在机构的作用下，密闭工作容积增大时，形成局部真空，具备了吸油条件；又由于油箱与大气相通，在大气压力作用下油箱里的油液被压入其内，这样才能完成液压泵的吸油过程。如果将油箱完全封闭，不与大气相通，于是就失去利用大气压力将油箱的油液强行压入泵内的条件，从而无法完成吸油过程，液压泵便不能工作了。3、从能量的观点来看，液压泵和液压马达有什么区别和联系？从结构上来看，液压泵和液压马达又有什么区别和联系？（2分）适用专业机械设计自动化适用年级2010考试形式开卷送卷单位机械学院任课教师关浩何荣国总印数200附答题纸数(16开)3张教研室主任系主任同学请注意：请用答题纸答题，在本试卷上答题无效！考试科目：液压传动使用专业机械设计制造及自动化4、通常所说的液压泵的输出压力升高会使流量减小，是否正确，试简单说明。（1分）5、在系统有足够负载的情况下，先导式溢流阀、减压阀及调速阀的进、出油口可否对调工作？若对调会出现什么现象？（3分）6、顺序阀能否用溢流阀代替？为什么？（2分）7、画出下列阀的职能符号：二位三通机动换向阀，三位五通电磁换向阀（要求中位机能能实现差动连接），三位四通液动换向阀（要求中位机能能实现系统卸荷）。（3分）8、在供油流量q不变的情况下，要使单杆活塞缸的活塞伸出速度和缩回速度相等，油路应该如何连接，试画出连接方式图，活塞杆直径d与活塞直径D之间有何关系？（2分）考试科目：液压传动使用专业机械设计制造及自动化二、结合课程教学和你所了解的液压应用方面知识写出一篇感想。（4分）污染方面的：考试科目：液压传动使用专业机械设计制造及自动化
