康明斯发动机KTAA19-G6A数据单500KWVIP免费

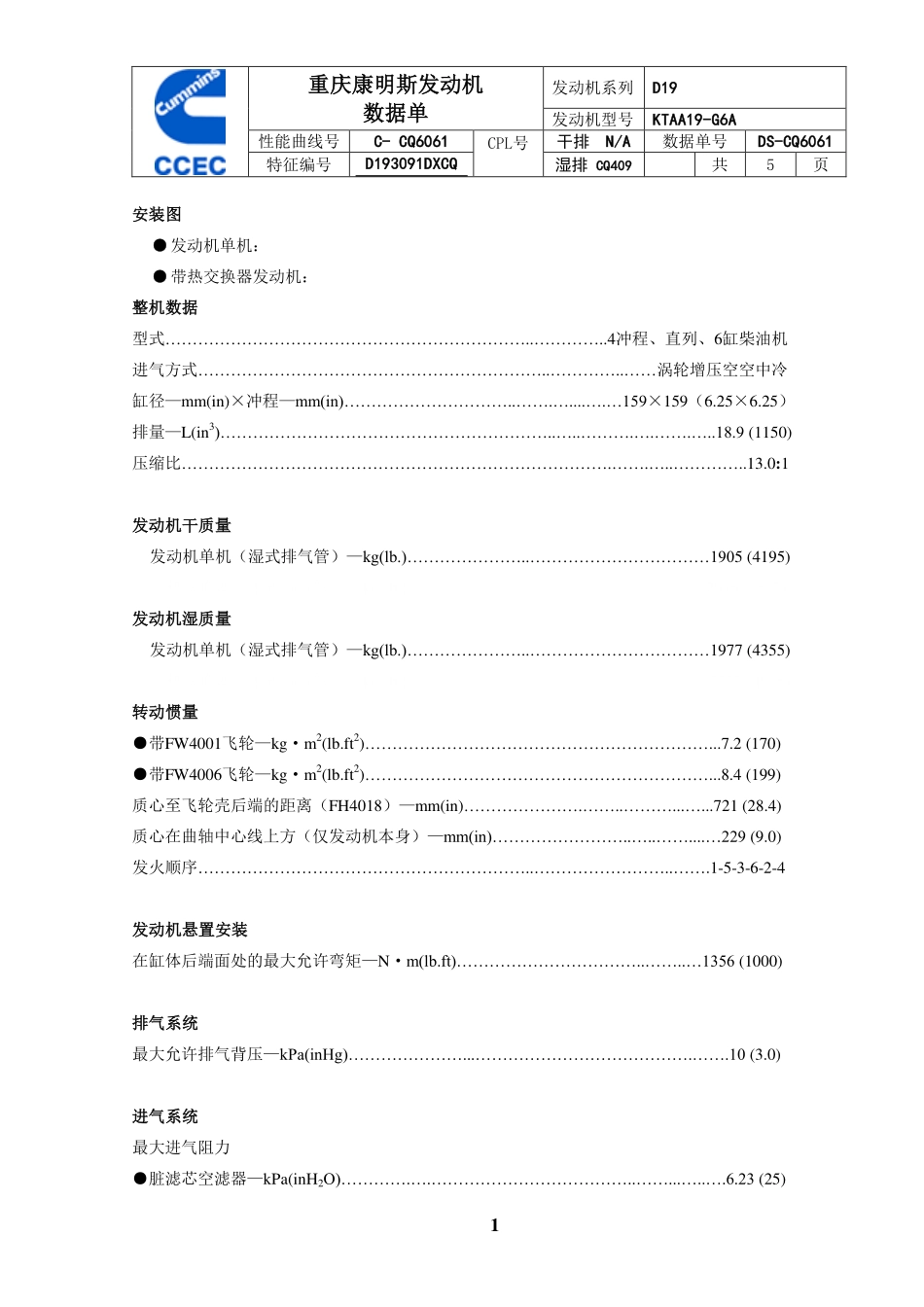

康明斯发动机KTAA19-G6A数据单500KW_第1页
1/5

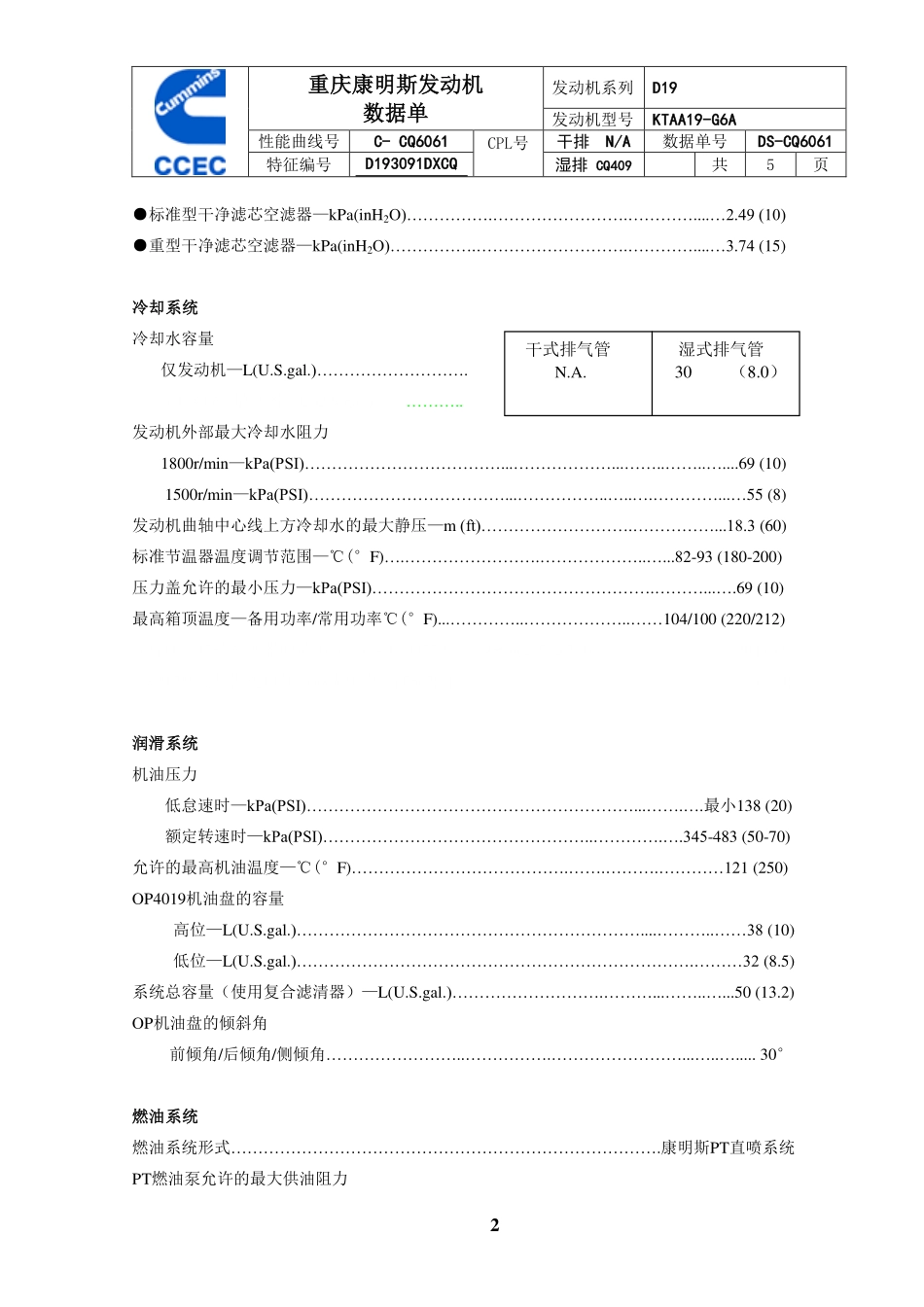

康明斯发动机KTAA19-G6A数据单500KW_第2页
2/5

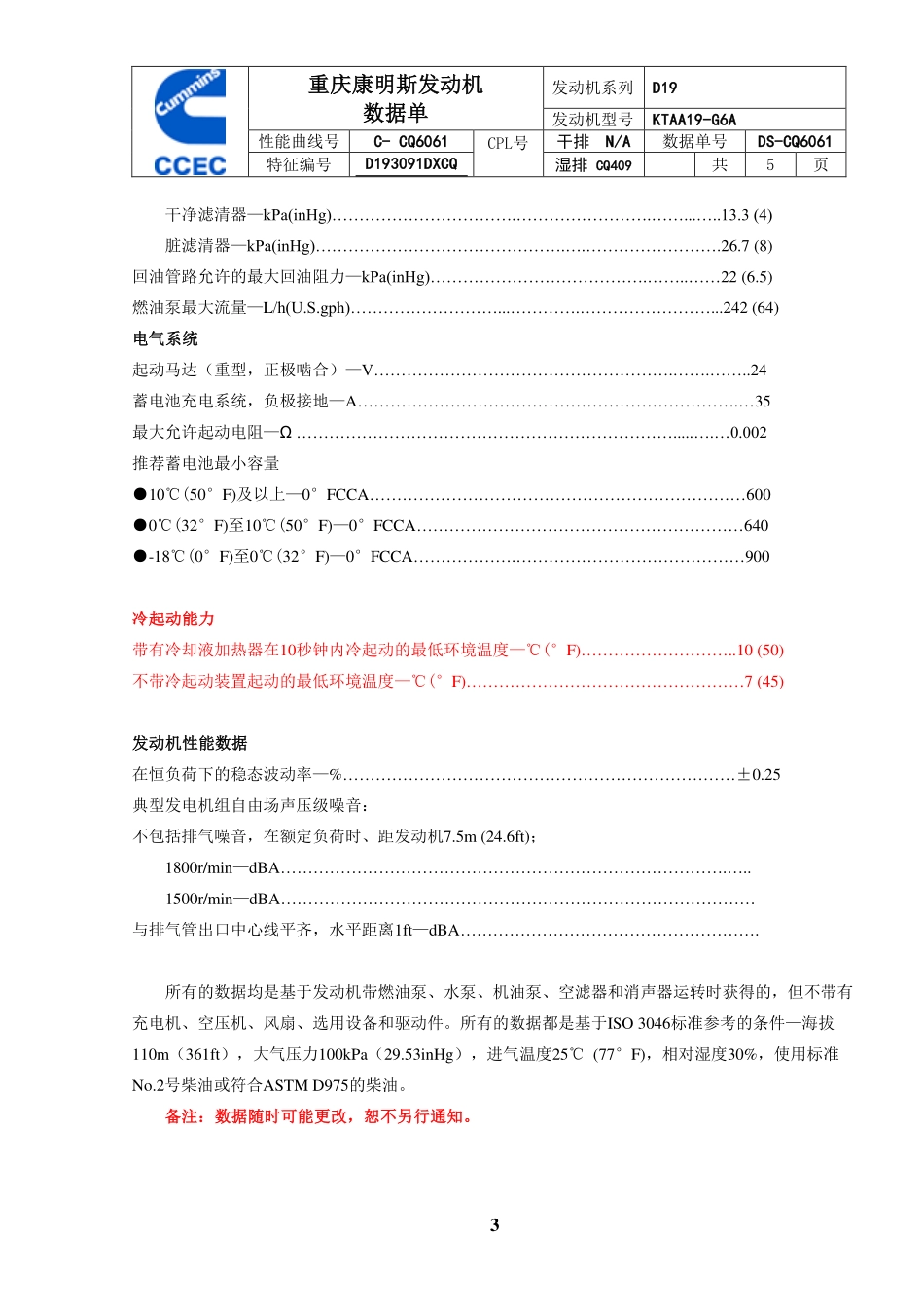

康明斯发动机KTAA19-G6A数据单500KW_第3页
3/5
重庆康明斯发动机数据单发动机系列D19发动机型号KTAA19-G6A性能曲线号C-CQ6061CPL号干排N/A数据单号DS-CQ6061特征编号D193091DXCQ湿排CQ409共5页1安装图●发动机单机:●带热交换器发动机:整机数据型式…………………………………………………………..…………..4冲程、直列、6缸柴油机进气方式………………………………………………………..…………..……涡轮增压空空中冷缸径—mm(in)×冲程—mm(in)…………………………..…….…....….…159×159(6.25×6.25)排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)压缩比…………………………………………………………………….…….…..…………..13.0:1发动机干质量发动机单机(湿式排气管)—kg(lb.)…………………..……………………………1905(4195)带热交换器(干式排气管)—kg(lb.)…………………..…………………..…….…2076(4572)发动机湿质量发动机单机(湿式排气管)—kg(lb.)…………………..……………………………1977(4355)带热交换器(干式排气管)—kg(lb.)…………………..……………………………2233(4918)转动惯量●带FW4001飞轮—kg·m2(lb.ft2)………………………………………………………...7.2(170)●带FW4006飞轮—kg·m2(lb.ft2)………………………………………………………...8.4(199)质心至飞轮壳后端的距离(FH4018)—mm(in)………………….……..………...…...721(28.4)质心在曲轴中心线上方(仅发动机本身)—mm(in)……………………..…..……....…229(9.0)发火顺序……………………………………………………..……………………..…….1-5-3-6-2-4发动机悬置安装在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…1356(1000)排气系统最大允许排气背压—kPa(inHg)…………………...………………………………….…….10(3.0)进气系统最大进气阻力●脏滤芯空滤器—kPa(inH2O)………….….………………………………..……...…..….6.23(25)重庆康明斯发动机数据单发动机系列D19发动机型号KTAA19-G6A性能曲线号C-CQ6061CPL号干排N/A数据单号DS-CQ6061特征编号D193091DXCQ湿排CQ409共5页2●标准型干净滤芯空滤器—kPa(inH2O)…………….…………………….…………....…2.49(10)●重型干净滤芯空滤器—kPa(inH2O)…………….……………………….…………....…3.74(15)冷却系统冷却水容量仅发动机—L(U.S.gal.)……………………….带HX4703散热器—L(U.S.gal.)……………..发动机外部最大冷却水阻力1800r/min—kPa(PSI)………………………………...………………...……..……..…....69(10)1500r/min—kPa(PSI)………………………………...……………..…..….…………...…55(8)发动机曲轴中心线上方冷却水的最大静压—m(ft)……………………….……………...18.3(60)标准节温器温度调节范围—℃(°F)….…………………….………………..…...82-93(180-200)压力盖允许的最小压力—kPa(PSI)…………………………………………….………...….69(10)最高箱顶温度—备用功率/常用功率℃(°F)...…………..………………..……104/100(220/212)流经HX413热交换器的最小流量@90°F(32℃)—L/min(U.S.GPM)……..….……….…..204(54)HX413热交换器进口处的最大压力—kPa(PSI)………………………………………….....345(50)润滑系统机油压力低怠速时—kPa(PSI)……………………………………………………...…….….最小138(20)额定转速时—kPa(PSI)…………………………………………..………….….345-483(50-70)允许的最高机油温度—℃(°F)………………………………….…….……….…………121(250)OP4019机油盘的容量高位—L(U.S.gal.)………………………………………………………....………..……38(10)低位—L(U.S.gal.)……………………………………………………………….………32(8.5)系统总容量(使用复合滤清器)—L(U.S.gal.)……………………….………...……..…...50(13.2)OP机油盘的倾斜角前倾角/后倾角/侧倾角…...
