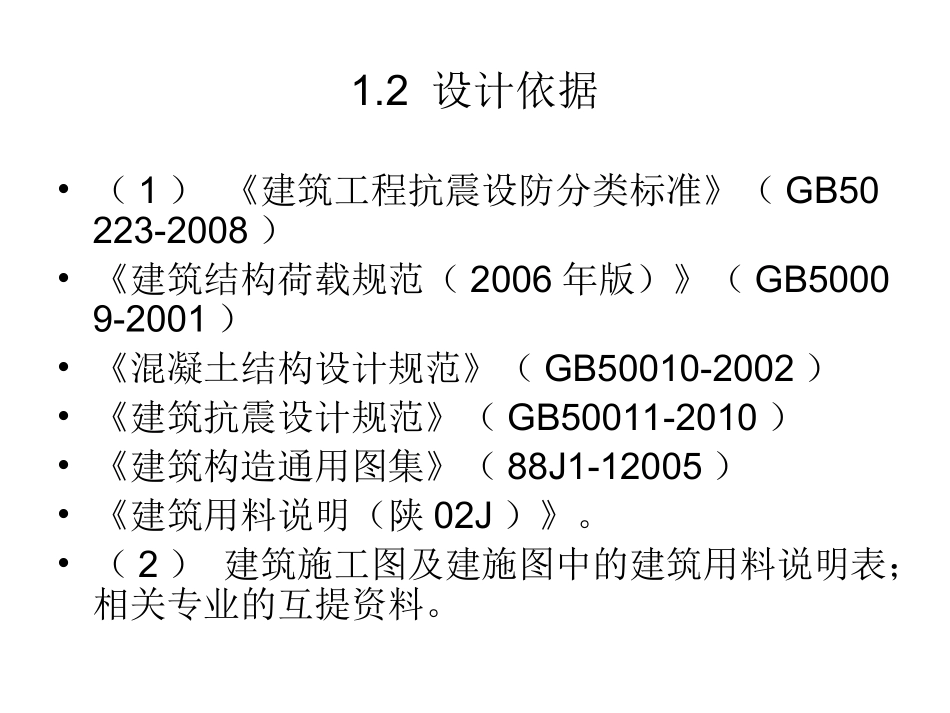

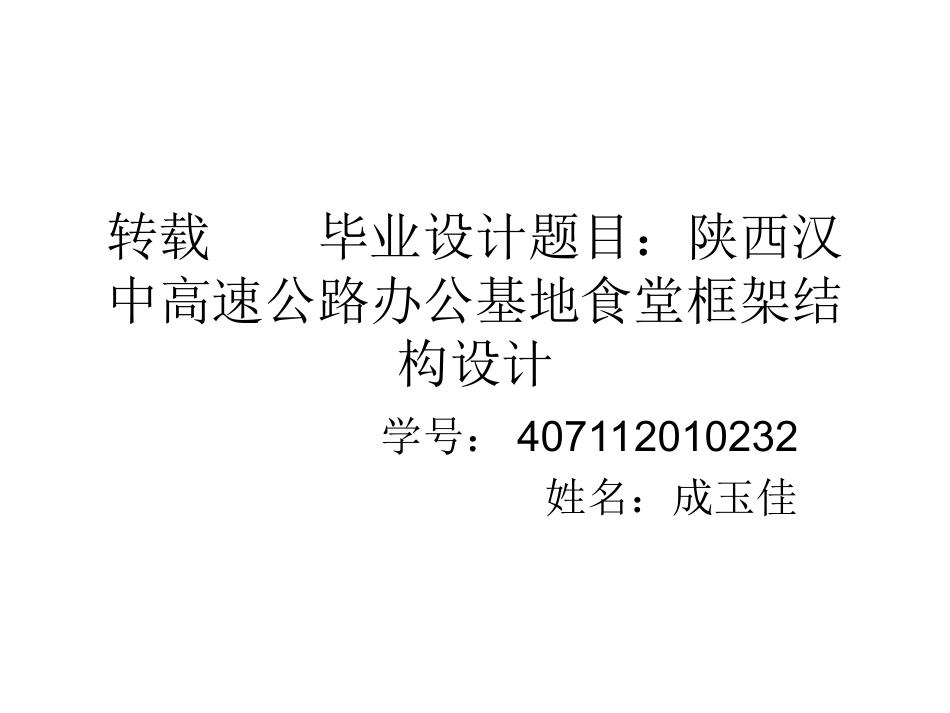

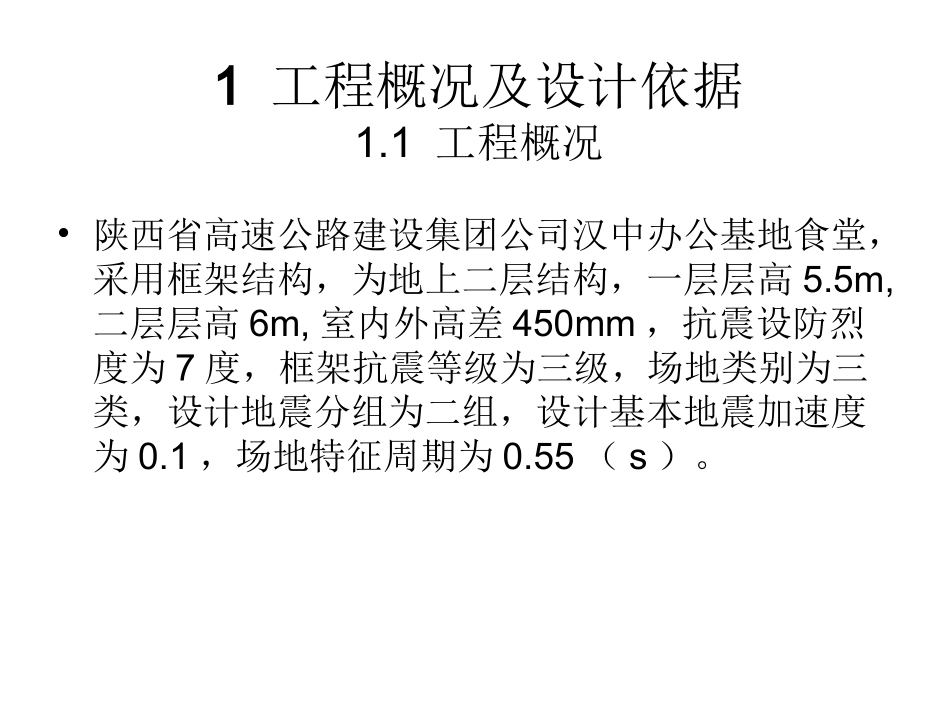

转载毕业设计题目：陕西汉中高速公路办公基地食堂框架结构设计学号：407112010232姓名：成玉佳1工程概况及设计依据1.1工程概况•陕西省高速公路建设集团公司汉中办公基地食堂，采用框架结构，为地上二层结构，一层层高5.5m,二层层高6m,室内外高差450mm，抗震设防烈度为7度，框架抗震等级为三级，场地类别为三类，设计地震分组为二组，设计基本地震加速度为0.1，场地特征周期为0.55（s）。1.2设计依据•（1）《建筑工程抗震设防分类标准》（GB50223-2008）•《建筑结构荷载规范（2006年版）》（GB50009-2001）•《混凝土结构设计规范》（GB50010-2002）•《建筑抗震设计规范》（GB50011-2010）•《建筑构造通用图集》（88J1-12005）•《建筑用料说明（陕02J）》。•（2）建筑施工图及建施图中的建筑用料说明表；相关专业的互提资料。2结构布置及计算简图2.1底层结构布置图图2.1平面布置图2.2结构计算简图图2.2计算简图3荷载统计3.1永久荷载3.1.1屋面及楼面的永久荷载标准值•上人屋面•顶棚粉刷（30厚水泥砂浆）为：0.03×20=0.60kN/m²•地砖楼面（40厚）为：0.04×20=0.80kN/m²•防水层（高分子防水卷材）为：0.35kN/m²•找平层（35厚水泥砂浆）为：0.035×20=0.70kN/m²•保温层（140厚憎水膨胀珍珠岩）为：0.14×4=0.56kN/m²•找坡层（140水泥焦渣）为：0.14×13=1.82kN/m²•合计4.83kN/m²•板厚90mm为：25×0.09=2.25kN/m²•永久荷载标准值：gk=7.1kN/m²•楼面•顶棚粉刷（20厚水泥砂浆）为：0.02×20=0.40kN/m²•地砖（10厚）为：0.55kN/m²•板厚90mm为：25×0.09=2.25kN/m²•永久荷载标准值：gk=3.2kN/m²3.1.2梁自重•一层空间不是太大，采用单向板布置梁•梁1•跨度：3.9m拟定截面尺寸：h=750mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.75m×3.9m=18.3kN•主梁侧20后抹灰：17kN/m³×0.02m×0.75m×3.9m×2=2.0kN•总重：20.3kN•梁2•跨度：7.8m拟定截面尺寸：h=750mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.75m×7.8m=36.6kN•主梁侧20后抹灰：17kN/m³×0.02m×0.75m×7.8m×2=4.0kN•总重：40.3kN•梁3•跨度：9.3m拟定截面尺寸：h=750mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.75m×9.3m=43.6kN•主梁侧20后抹灰：17kN/m³×0.02m×0.75m×9.3m×2=4.8kN•总重：48.4kN•梁4•跨度：9.0m拟定截面尺寸：h=750mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.75m×9.0m=42.2kN•主梁侧20后抹灰：17kN/m³×0.02m×0.75m×9.0m×2=4.6kN•总重：46.8kN•梁5•跨度：3.9m拟定截面尺寸：h=600mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.6m×3.9m=14.6kN•主梁侧20后抹灰：17kN/m³×0.02m×0.6m×3.9m×2=1.6kN•总重：16.2kN•梁6•跨度：7.8m拟定截面尺寸：h=600mm，b=250mm•梁体混凝土自重：25kN/m³×0.25m×0.6m×7.8m=29.3kN•主梁侧20后抹灰：17kN/m³×0.02m×0.6m×7.8m×2=3.2kN•总重：32.5kN•梁7•跨度：3.9m拟定截面尺寸：h=1200mm，b=300mm•梁体混凝土自重：25kN/m³×0.30m×1.2m×3.9m=35.1kN•主梁侧20后抹灰：17kN/m³×0.02m×1.2m×7.8m×2=6.4kN•总重：41.5kN•二层空间大，采用井字梁布置•梁8•跨度：3.9m拟定截面尺寸：h=2000mm，b=450mm•梁体混凝土自重：25kN/m³×0.45m×2.0m×3.9m=87.8kN•主梁侧20后抹灰：17kN/m³×0.02m×2.0m×3.9m×2=5.3kN•总重：93.1kN•梁9•跨度：7.8m拟定截面尺寸：h=2000mm，b=450mm•梁体混凝土自重：25kN/m³×0.45m×2.0m×7.8m=175.6kN•主梁侧20后抹灰：17kN/m³×0.02m×2.0m×7.8m×2=10.6kN•总重：176.2kN•梁10•跨度：9.3m拟定截面尺寸：h=2000mm，b=450mm•梁体混凝土自重：25kN/m³×0.45m×2.0m×9.3m=209.3kN•主梁侧20后抹灰：17kN/m³×0.02m×2.0m×9.3m×2=12.6kN•总重：221.9kN•梁11•跨度：9.0m拟定截面尺寸：h=2000mm，b=450mm•梁体混凝土自重：25kN/m³×0.45m×2.0m×9.0m=202.5kN•主梁侧20后抹灰：17kN/m³×0.02m×2.0m×9.0m×2=12.2kN•总重：214.7kN•梁12•跨度：3.9m拟定截面尺寸：h=750mm，b=250mm•梁体混凝土自重：25kN/m...
