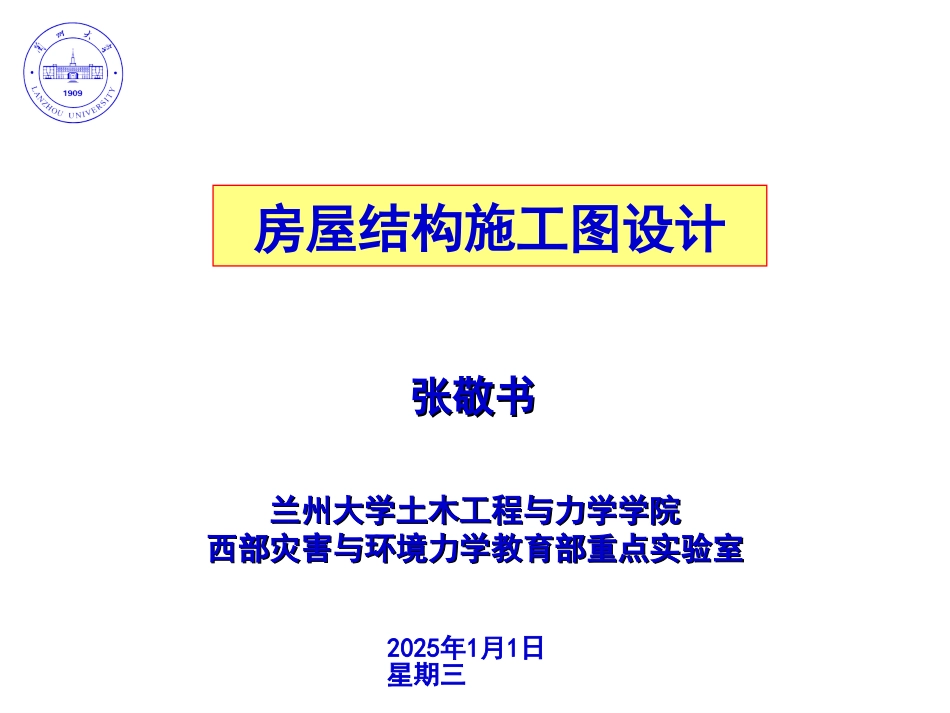

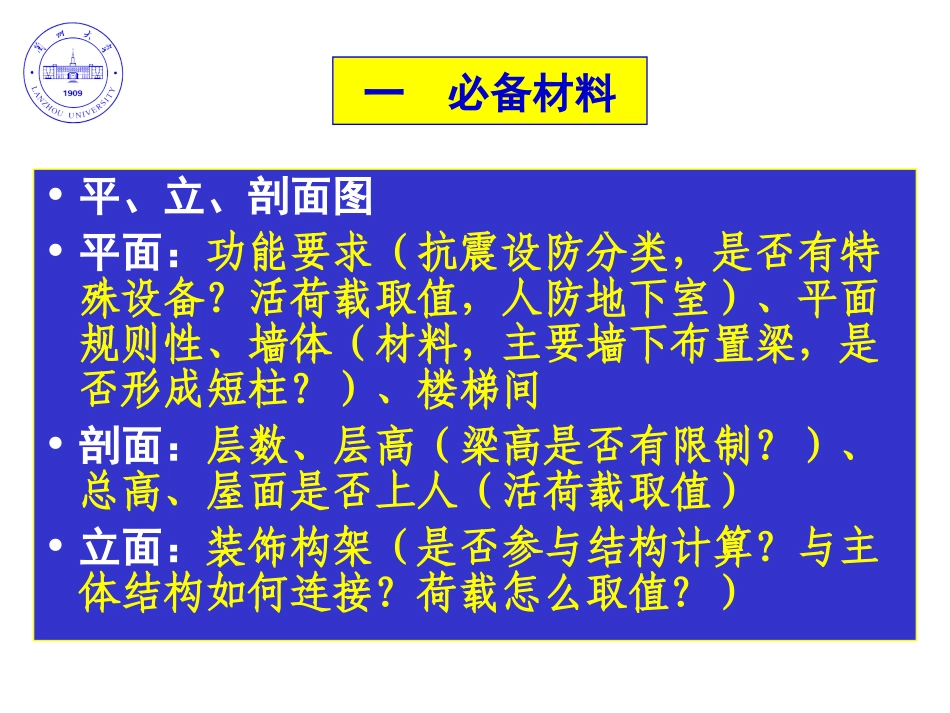

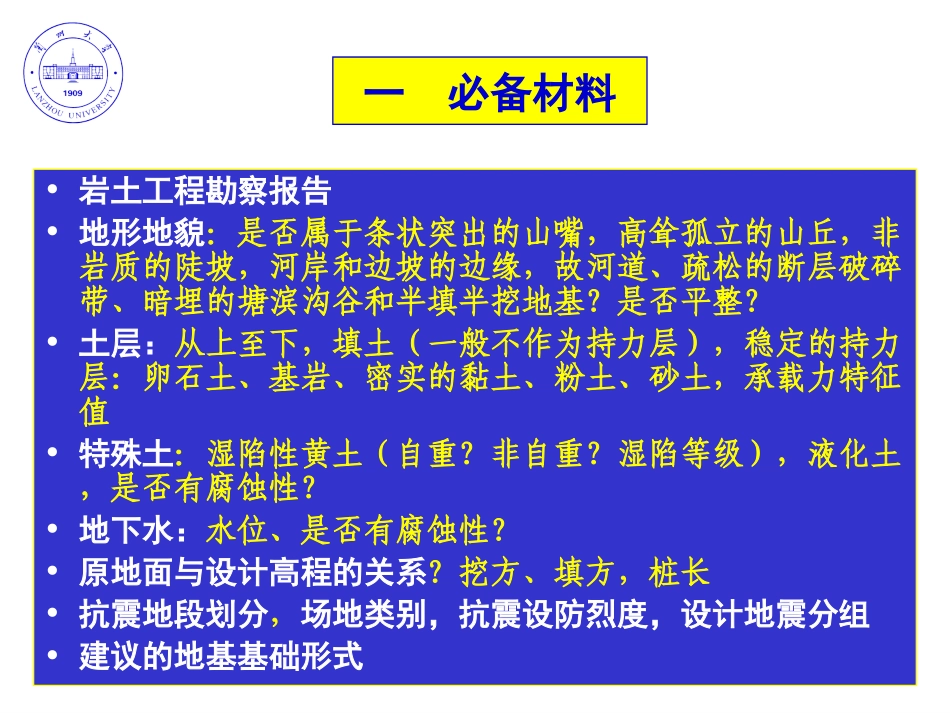

2025年1月1日星期三房屋结构施工图设计兰州大学土木工程与力学学院兰州大学土木工程与力学学院西部灾害与环境力学教育部重点实验室西部灾害与环境力学教育部重点实验室张敬书张敬书一必备材料•平、立、剖面图•平面：功能要求（抗震设防分类，是否有特殊设备？活荷载取值，人防地下室）、平面规则性、墙体（材料，主要墙下布置梁，是否形成短柱？）、楼梯间•剖面：层数、层高（梁高是否有限制？）、总高、屋面是否上人（活荷载取值）•立面：装饰构架（是否参与结构计算？与主体结构如何连接？荷载怎么取值？）一必备材料•岩土工程勘察报告•地形地貌：是否属于条状突出的山嘴，高耸孤立的山丘，非岩质的陡坡，河岸和边坡的边缘，故河道、疏松的断层破碎带、暗埋的塘滨沟谷和半填半挖地基？是否平整？•土层：从上至下，填土（一般不作为持力层），稳定的持力层：卵石土、基岩、密实的黏土、粉土、砂土，承载力特征值•特殊土：湿陷性黄土（自重？非自重？湿陷等级），液化土，是否有腐蚀性？•地下水：水位、是否有腐蚀性？•原地面与设计高程的关系？挖方、填方，桩长•抗震地段划分，场地类别，抗震设防烈度，设计地震分组•建议的地基基础形式•规则性要求：不规则的建筑应按规定采取加强措施；特别不规则的建筑应进行专门研究和论证，采取特别的加强措施；严重不规则的建筑不应采用•特别不规则：超限•超限：(一)超高(见规范)；(二)特别不规则；(三)超限大跨度建筑二结构方案二结构方案同时具有下列三项及以上序号不规则类型简要涵义1a扭转不规则考虑偶然偏心的扭转位移比大于1.21b偏心布置偏心率大于0.15或相邻层质心相差大于相应边长15%2a凹凸不规则平面凹凸尺寸大于相应边长30%等2b组合平面细腰形或角部重叠形3楼板不连续有效宽度小于50%，开洞面积大于30%，错层大于梁高4a刚度突变相邻层刚度变化大于70%或连续三层变化大于80%4b尺寸突变竖向构件位置缩进大于25%,或外挑大于10%和4m,多塔5构件间断上下墙、柱、支撑不连续，含加强层、连体类6承载力突变相邻层受剪承载力变化大于80%7其它不规则如局部的穿层柱、斜柱、夹层、个别构件错层或转换具有下列某一项序号不规则类型简要涵义1扭转偏大裙房以上的较多楼层，考虑偶然偏心的扭转位移比大于1.42抗扭刚度弱扭转周期比大于0.9,混合结构扭转周期比大于0.853层刚度偏小本层侧向刚度小于相邻上层的50%4高位转换框支墙体的转换构件位置：7度超过5层，8度超过3层5厚板转换7～9度设防的厚板转换结构6塔楼偏置单塔或多塔与大底盘的质心偏心距大于底盘相应边长20%7复杂连接各部分层数、刚度、布置不同的错层连体两端塔楼高度、体型或者沿大底盘某个主轴方向的振动周期显著不同的结构8多重复杂结构同时具有转换层、加强层、错层、连体和多塔等复杂类型的3种二结构方案具有下列某一项二结构方案序号简称简要涵义1特殊类型高层建筑抗震规范、高层混凝土结构规程和高层钢结构规程暂未列入的其他高层建筑结构，特殊形式的大型公共建筑及超长悬挑结构，特大跨度的连体结构等2超限大跨空间结构屋盖的跨度大于120m或悬挑长度大于40m或单向长度大于300m，屋盖结构形式超出常用空间结构形式的大型列车客运候车室、一级汽车客运候车楼、一级港口客运站、大型航站楼、大型体育场馆、大型影剧院、大型商场、大型博物馆、大型展览馆、大型会展中心，以及特大型机库等•砌体结构•层数和总高•层高•高宽比•抗震横墙间距•局部尺寸限值•墙体布置：宜均匀对称，沿平面内宜对齐，沿竖向应上下连续；且纵横向墙体的数量不宜相差过大，应设置内纵墙，不应设置转角窗•底部框架-抗震墙砌体房屋，慎用，甘肃禁用•注意乙类建筑提高一度的要求二结构方案—砌体结构•钢结构门式刚架•门式刚架：轻型屋盖和轻型外墙、吊车起重量不大于20t或3t悬挂式起重机；•排架：不符合门式刚架要求•框架•柱距6～9m•柱、梁：焊接H型钢或热轧H型钢•檩条：C型钢•屋面板：压型钢板夹芯板•楼板：钢筋混凝土楼板、压型钢板组合楼板二结构方案—钢结构“门钢”与“普钢”的区别1、计算门钢无吊车时柱顶h/60，门式刚架梁挠度限值L/180（L/400有悬挂起重机），主要受...
