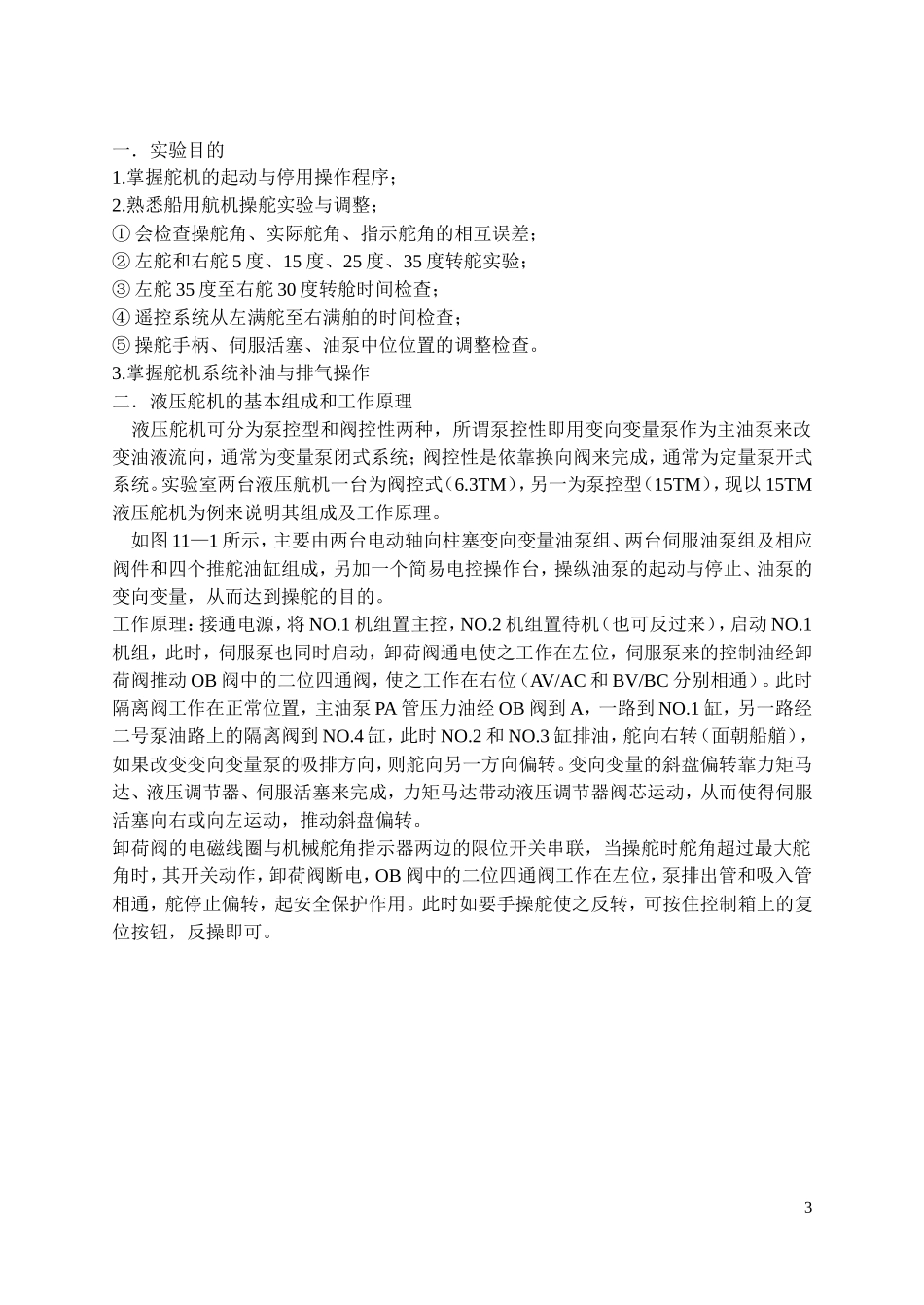

实验三液压阀件、油马达拆装、舵机的操作与调试(一)液压阀件、油马达拆装一.实验目的了解并掌握各种液压阀件、油马达的工作原理及功用,通过拆装使学生加深对油马达工作原理的理解,深入了解活塞连杆式油马达的结构特征及关键部件的作用,掌握拆装技术

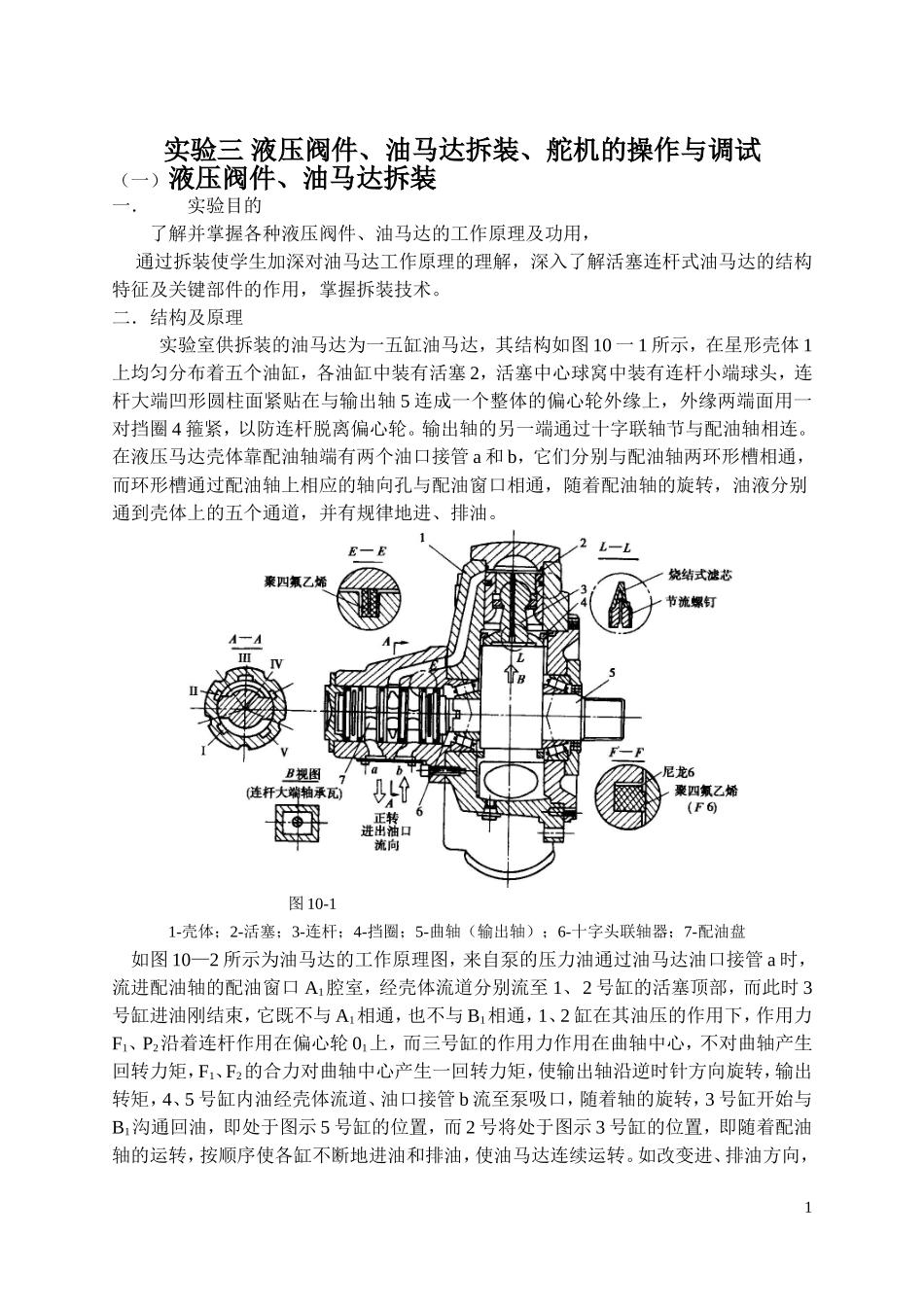

二.结构及原理实验室供拆装的油马达为一五缸油马达,其结构如图10一1所示,在星形壳体1上均匀分布着五个油缸,各油缸中装有活塞2,活塞中心球窝中装有连杆小端球头,连杆大端凹形圆柱面紧贴在与输出轴5连成一个整体的偏心轮外缘上,外缘两端面用一对挡圈4箍紧,以防连杆脱离偏心轮
输出轴的另一端通过十字联轴节与配油轴相连
在液压马达壳体靠配油轴端有两个油口接管a和b,它们分别与配油轴两环形槽相通,而环形槽通过配油轴上相应的轴向孔与配油窗口相通,随着配油轴的旋转,油液分别通到壳体上的五个通道,并有规律地进、排油
图10-11-壳体;2-活塞;3-连杆;4-挡圈;5-曲轴(输出轴);6-十字头联轴器;7-配油盘如图10—2所示为油马达的工作原理图,来自泵的压力油通过油马达油口接管a时,流进配油轴的配油窗口A1腔室,经壳体流道分别流至1、2号缸的活塞顶部,而此时3号缸进油刚结束,它既不与A1相通,也不与B1相通,1、2缸在其油压的作用下,作用力F1、P2沿着连杆作用在偏心轮01上,而三号缸的作用力作用在曲轴中心,不对曲轴产生回转力矩,F1、F2的合力对曲轴中心产生一回转力矩,使输出轴沿逆时针方向旋转,输出转矩,4、5号缸内油经壳体流道、油口接管b流至泵吸口,随着轴的旋转,3号缸开始与B1沟通回油,即处于图示5号缸的位置,而2号将处于图示3号缸的位置,即随着配油轴的运转,按顺序使各缸不断地进油和排油,使油马达连续运转
如改变进、排油方向,1则油马达的转向相反

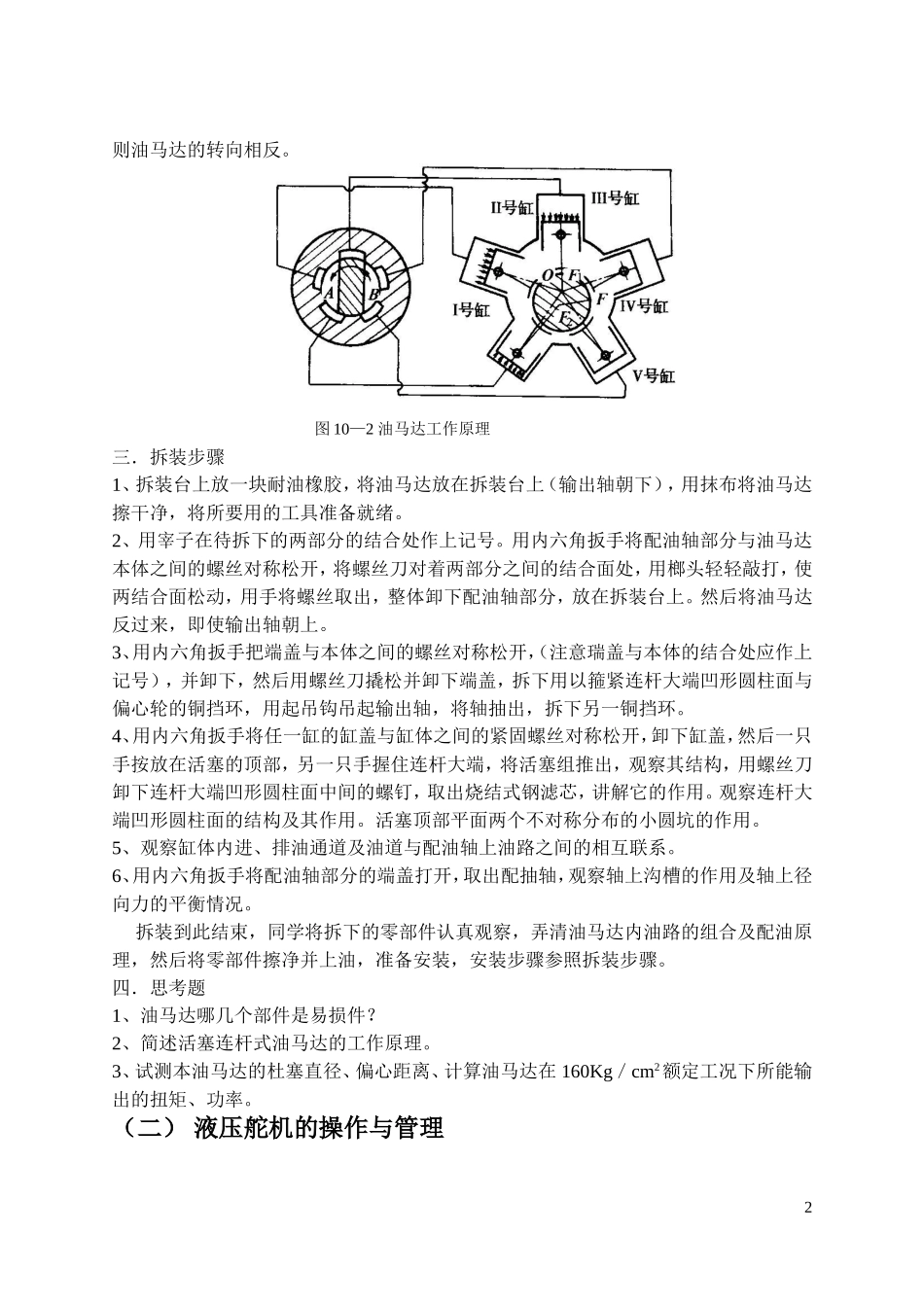

图10—2油马达工作原理三.拆装步骤1、拆装台上放一块耐油橡胶,将油马达放在拆装台上(输出轴朝下),用
