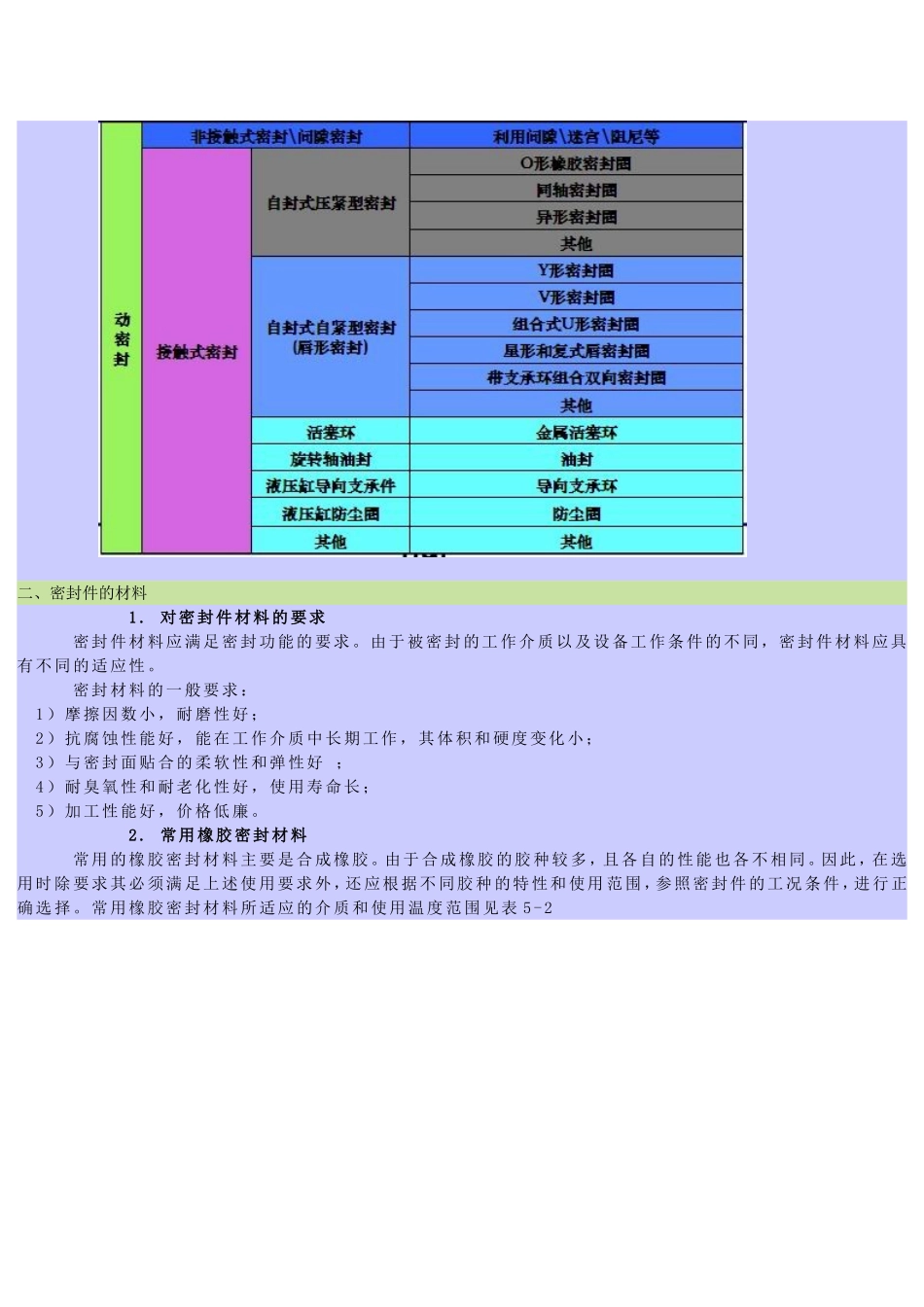

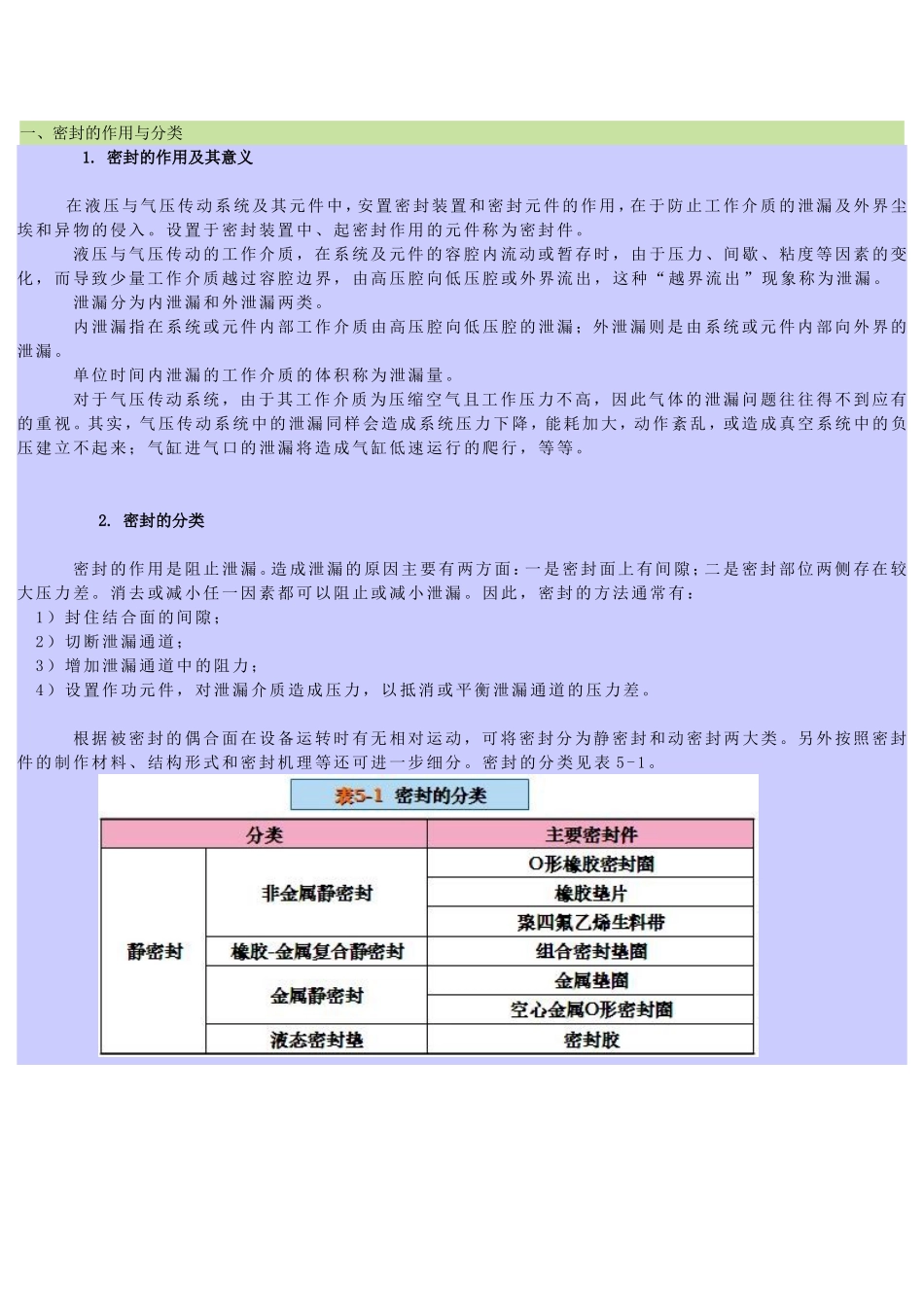

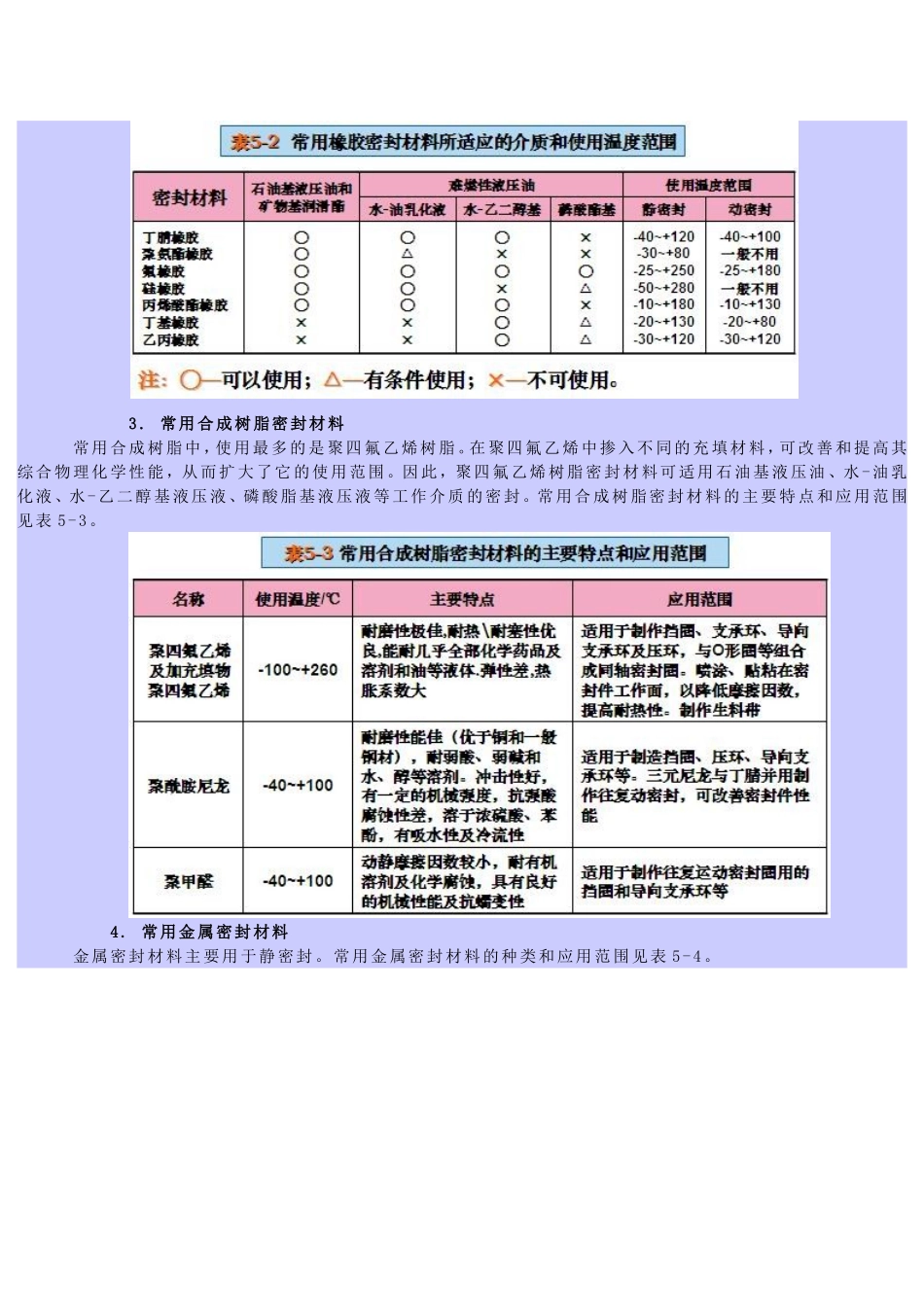

一、密封的作用与分类1.密封的作用及其意义在液压与气压传动系统及其元件中，安置密封装置和密封元件的作用，在于防止工作介质的泄漏及外界尘埃和异物的侵入。设置于密封装置中、起密封作用的元件称为密封件。液压与气压传动的工作介质，在系统及元件的容腔内流动或暂存时，由于压力、间歇、粘度等因素的变化，而导致少量工作介质越过容腔边界，由高压腔向低压腔或外界流出，这种“越界流出”现象称为泄漏。泄漏分为内泄漏和外泄漏两类。内泄漏指在系统或元件内部工作介质由高压腔向低压腔的泄漏；外泄漏则是由系统或元件内部向外界的泄漏。单位时间内泄漏的工作介质的体积称为泄漏量。对于气压传动系统，由于其工作介质为压缩空气且工作压力不高，因此气体的泄漏问题往往得不到应有的重视。其实，气压传动系统中的泄漏同样会造成系统压力下降，能耗加大，动作紊乱，或造成真空系统中的负压建立不起来；气缸进气口的泄漏将造成气缸低速运行的爬行，等等。2.密封的分类密封的作用是阻止泄漏。造成泄漏的原因主要有两方面：一是密封面上有间隙；二是密封部位两侧存在较大压力差。消去或减小任一因素都可以阻止或减小泄漏。因此，密封的方法通常有：1）封住结合面的间隙；2）切断泄漏通道；3）增加泄漏通道中的阻力；4）设置作功元件，对泄漏介质造成压力，以抵消或平衡泄漏通道的压力差。根据被密封的偶合面在设备运转时有无相对运动，可将密封分为静密封和动密封两大类。另外按照密封件的制作材料、结构形式和密封机理等还可进一步细分。密封的分类见表5-1。二、密封件的材料1.对密封件材料的要求密封件材料应满足密封功能的要求。由于被密封的工作介质以及设备工作条件的不同，密封件材料应具有不同的适应性。密封材料的一般要求：1）摩擦因数小，耐磨性好；2）抗腐蚀性能好，能在工作介质中长期工作，其体积和硬度变化小；3）与密封面贴合的柔软性和弹性好；4）耐臭氧性和耐老化性好，使用寿命长；5）加工性能好，价格低廉。2.常用橡胶密封材料常用的橡胶密封材料主要是合成橡胶。由于合成橡胶的胶种较多，且各自的性能也各不相同。因此，在选用时除要求其必须满足上述使用要求外，还应根据不同胶种的特性和使用范围，参照密封件的工况条件，进行正确选择。常用橡胶密封材料所适应的介质和使用温度范围见表5-23.常用合成树脂密封材料常用合成树脂中，使用最多的是聚四氟乙烯树脂。在聚四氟乙烯中掺入不同的充填材料，可改善和提高其综合物理化学性能，从而扩大了它的使用范围。因此，聚四氟乙烯树脂密封材料可适用石油基液压油、水-油乳化液、水-乙二醇基液压液、磷酸脂基液压液等工作介质的密封。常用合成树脂密封材料的主要特点和应用范围见表5-3。4.常用金属密封材料金属密封材料主要用于静密封。常用金属密封材料的种类和应用范围见表5-4。三、常用密封件除间隙密封外，密封都是利用密封件使偶合面间的间隙控制在工作介质能通过的最小间隙之下。该最小间隙取决于工作介质的压力、粘度、分子量等。接触式动密封中的压型密封，是通过由预压缩力和介质压力产生的压紧力，在密封件与偶合面之间形成接触压力，介质压力愈高，接触压力愈大，使密封件与耦合面紧密贴合，以阻塞泄漏通道，达到自密封。而自封式自紧型密封，则是利用密封件自身变形所产生的反压力也随介质压力的增加而增大，从而达到自密封。本章介绍常用的O形、Y形和V形密封圈的主要性能、密封原理及其应用。三（1）、O型密封圈1.主要性能O形密封圈是一种截面为圆形的橡胶圈，如图5-1所示。其材料主要为丁腈橡胶或氟橡胶。O形密封圈是液压与气压传动系统中使用最广泛的一种密封件。它主要用于静密封和往复运动密封。其使用速度范围一般为0.005~0.3m/s。用于旋转运动密封时，仅限于低速回转密封装置。如液压挖掘机的中央回转接头的分配阀动密封机构。一般O形密封圈在旋转运动密封装置中使用较少。O形密封圈与其他形式密封圈比较，具有以下优点：1）结构小巧，装拆方便。2）静、动密封均可使用。3）动摩擦阻力比较小。4）使用单件O形密封圈，可对两个方向起密封作用。5）价格低廉。但是，当设备闲置时间过久而再次起动时...
