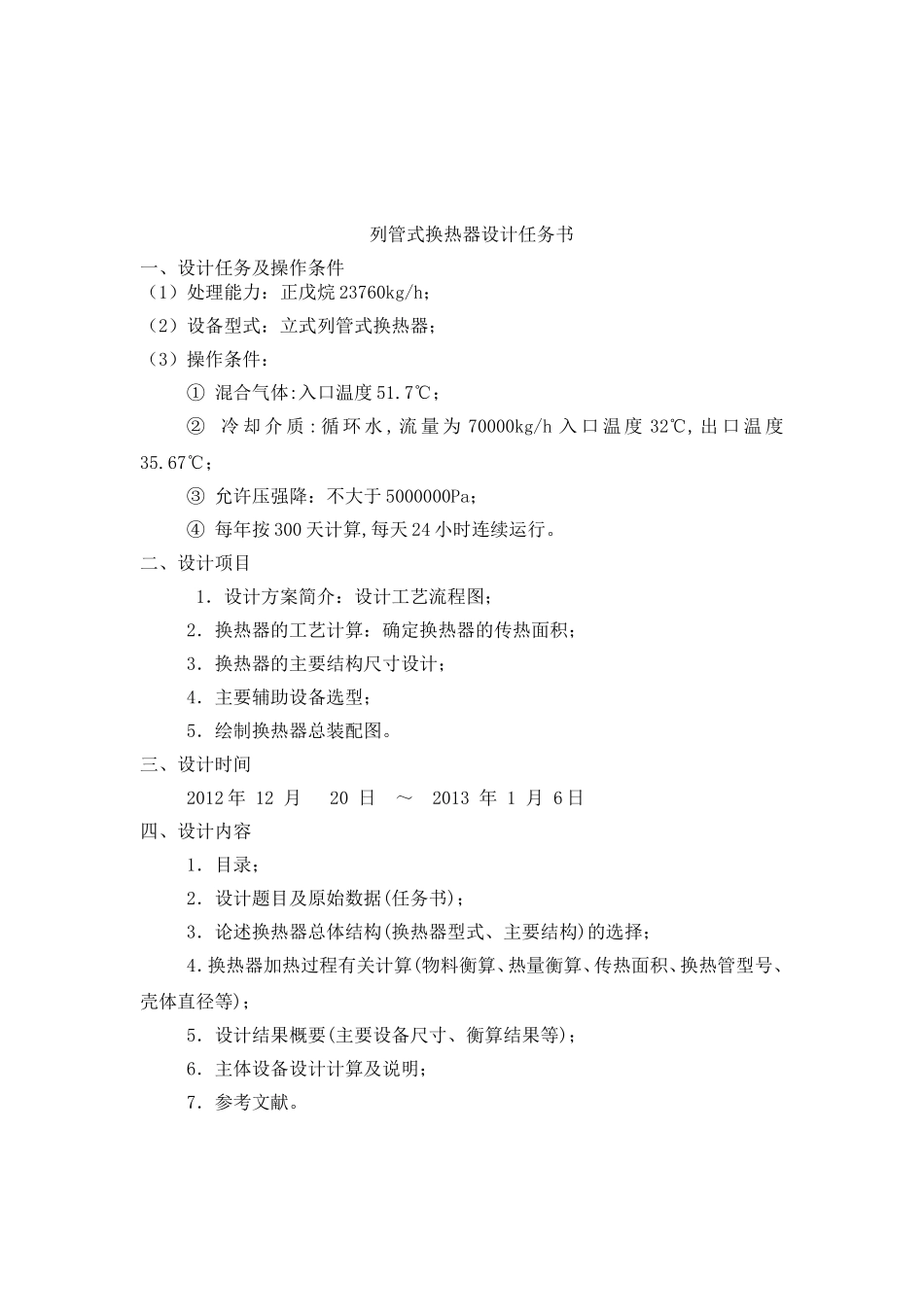

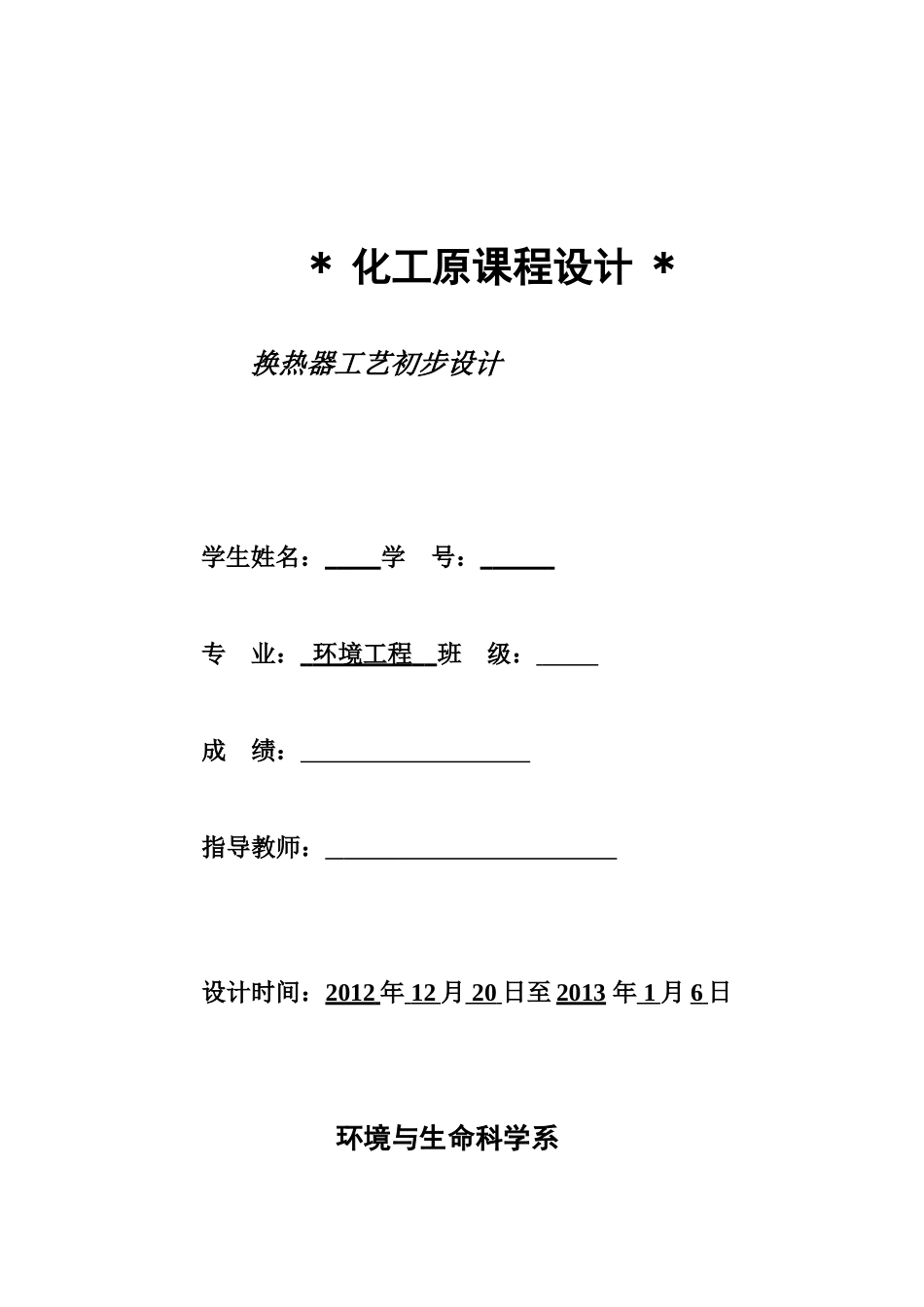

*化工原课程设计*换热器工艺初步设计学生姓名：学号：专业：环境工程班级：成绩：指导教师：设计时间：2012年12月20日至2013年1月6日环境与生命科学系列管式换热器设计任务书一、设计任务及操作条件（1）处理能力：正戊烷23760kg/h；（2）设备型式：立式列管式换热器；（3）操作条件：①混合气体:入口温度51.7℃；②冷却介质:循环水,流量为70000kg/h入口温度32℃,出口温度35.67℃；③允许压强降：不大于5000000Pa；④每年按300天计算,每天24小时连续运行。二、设计项目1．设计方案简介：设计工艺流程图；2．换热器的工艺计算：确定换热器的传热面积；3．换热器的主要结构尺寸设计；4．主要辅助设备选型；5．绘制换热器总装配图。三、设计时间2012年12月20日～2013年1月6日四、设计内容1．目录；2．设计题目及原始数据(任务书)；3．论述换热器总体结构(换热器型式、主要结构)的选择；4．换热器加热过程有关计算(物料衡算、热量衡算、传热面积、换热管型号、壳体直径等)；5．设计结果概要(主要设备尺寸、衡算结果等)；6．主体设备设计计算及说明；7．参考文献。目录1.简述..............................................................42.方案设计和拟定....................................................53．换热器类型的选择.................................................63.1流动空间及流速的测定..........................................63.2确定物性数据..................................................73.3计算总传热系数................................................73.3.1热流量....................................................73.3.2平均传热温差...............................................73.3.3平均传热温差校正..........................................73.4估算传热面积..................................................83.5换热器结构尺寸的..............................................83.5.1管径和管内流速............................................83.5.2管程数和传热管数..........................................83.5.3传热管排列和分程方法......................................93.5.4壳体内径.................................................103.5.5折流板...................................................113.5.6接管.....................................................113.5.6.1壳程进口接管:.........................................113.5.6.2壳程出口接管:.........................................113.5.6.3管程接管..............................................123.6换热器核算...................................................123.6.1热量核算.................................................123.6.1.1壳程对流传热系数.....................................123.6.1.2管程对流传热系数.....................................123.6.1.3污垢系数..............................................133.6.1.4传热系数K...........................................133.6.1.5换热器的实际传热面积...............................133.6.2核算管壁温度............................................143.6.3换热器内流体的流动阻力...................................143.6.3.1计算压强降............................................144.换热器主要结构尺寸和计算结果....................................16附录...........................................................17参考文献..............................................18列管式换热器设计书1.简述根据列管式换热器的结构特点，常将其分为固定管板式、浮头式、U形管式填料函式、滑动管板式、双管板式、薄管板式等类型。(1)固定管板式换热器(代号G)优点：结构简单、紧凑、能承受较高的压力，造价低，管程清洗方便，管子损坏时易于堵塞或更换；缺点：管束与壳体的壁温或材料的线膨胀系数相差较大时，壳体和管束中...
