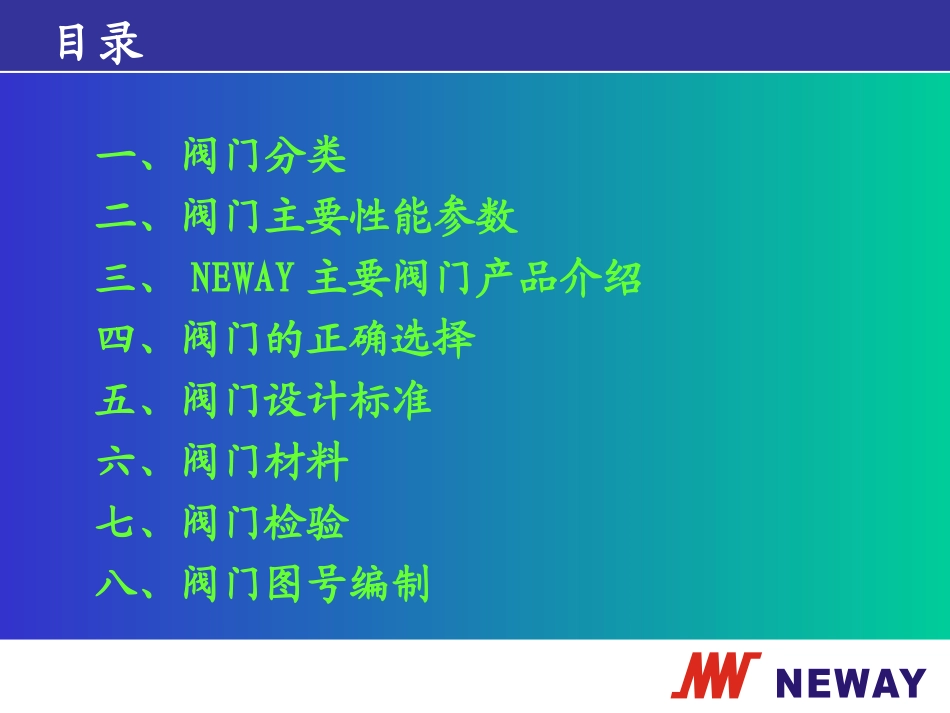

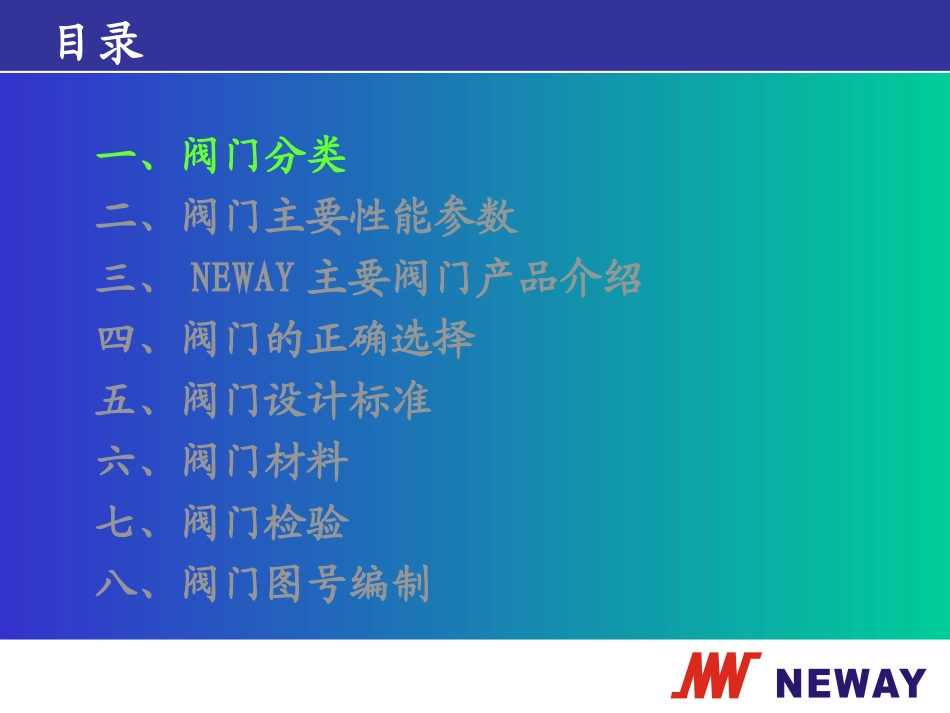

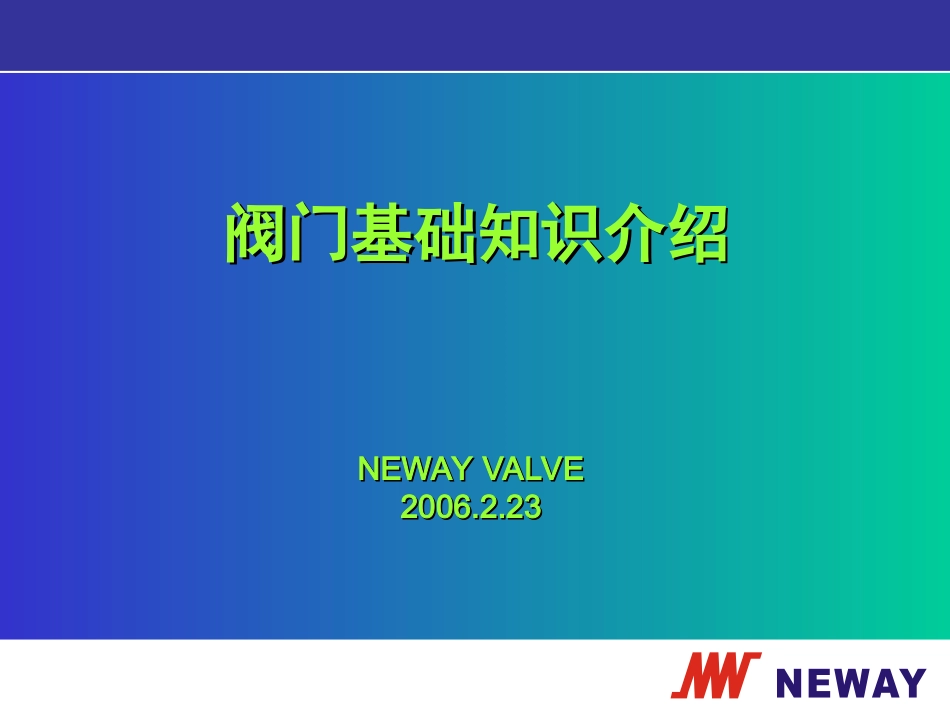

阀门基础知识介绍阀门基础知识介绍NEWAYVALVENEWAYVALVE2006.2.232006.2.23目录一、阀门分类二、阀门主要性能参数三、NEWAY主要阀门产品介绍四、阀门的正确选择五、阀门设计标准六、阀门材料七、阀门检验八、阀门图号编制目录一、阀门分类二、阀门主要性能参数三、NEWAY主要阀门产品介绍四、阀门的正确选择五、阀门设计标准六、阀门材料七、阀门检验八、阀门图号编制按用途按驱动形式按压力按工作温度按通用分类一、阀门分类分类原则•截断用：截断管路中介质如：闸阀、截止阀、球阀、旋塞阀、蝶阀等•止回用：防止介质倒流。如：止回阀•调节用：调节压力和流量如：调节阀、减压阀、蝶阀、平衡阀等•分配用：改变管路中介质流向，分配介质如：分配阀、三通或四通球阀、旋塞阀等•安全用：用于超压安全保护如：安全阀、溢流阀。•特殊用：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等一、阀门分类按阀门用途•自动阀门:靠介质本身的能力而动作•驱动阀门:包括手动、电动、气动、液动等一、阀门分类按驱动形式•真空阀：小于标准大气压•低压阀门：PN≤1.6MPa•中压阀门：PN2.5~6.4MPa•高压阀门：PN10.0~80.0MPa•超高压阀门：PN≥100Mpa一、阀门分类按压力•超低温阀：t<-100°C•低温阀：-100°C≤t≤-40°C•常温阀：-40°C450°C一、阀门分类按工作温度•闸阀：流阻小，启闭力小，开启时间长•截止阀：工作行程小，启闭时间短，流阻大，启闭力大•止回阀：介质单向流动•球阀：流阻小，使用温度不高，节流性差•蝶阀：启闭力小，流阻小，调节性能好，使用压力和温度范围小•其他：旋塞阀、隔膜阀、节流阀等一、阀门分类按通用分类目录一、阀门分类二、阀门主要性能参数三、NEWAY主要阀门产品介绍四、阀门的正确选择五、阀门设计标准六、阀门材料七、阀门检验八、阀门图号编制•公称通径（口径）1/2~36”•公称压力（磅级）150~2500LB•磅级与公称压力对照表LB15030060080090015002500MPa2.05.010.014.014.025.042.0二、阀门主要性能参数EX：ASTMA216WCB工作压力（psi）1psi=0.006895MPa温度°F150LB300LB600LB900LB1500LB2500LB20~10028574014802220370561702002606751350202533755625300230655131519703280547040020063512701900317052805001706001200179529954990600140550109516402735456065012553510751610268544757001105351065160026654440750955051010151025204200800804108251235206034308506527053590513402230二、阀门主要性能参数工作压力、工作温度与公称压力的关系二、阀门主要性能参数•公称通径:DN15~900mm•公称压力:PN1.0PN1.6PN2.5PN4.0PN6.4PN10.0PN16.0MPaGB阀门•公称通径:DN15~900mm•公称压力:PN10PN16PN25PN40PN64PN100PN160barDIN阀门•公称通径:DN15~900mm•公称压力:JIS10K20K30K40K63KJISK级制阀门目录一、阀门分类二、阀门主要性能参数三、NEWAY主要阀门产品介绍四、阀门的正确选择五、阀门设计标准六、阀门材料七、阀门检验八、阀门图号编制三、NEWAY主要阀门产品•NEWAY产品介绍.pps闸阀、截止阀、止回阀球阀、蝶阀超低温阀波纹管阀全焊接球阀硬密封球阀API6A阀三、NEWAY主要阀门产品•闸阀：双向直流，结构长度小。但：动作缓慢，体积大•截止阀：切断性能最佳，开启高度小。但：流阻大，扭矩高•止回阀：防止介质倒流，结构简单，无须操作。但：密封性能差•球阀：快速动作，直流，易于操作。但：受温度限制•蝶阀：切断性能佳，快速动作，易于操作。结构紧凑。可调节流量。但：受温度限制各类阀门优缺点比较目录一、阀门分类二、阀门主要性能参数三、NEWAY主要阀门产品介绍四、阀门的正确选择五、阀门设计标准六、阀门材料七、阀门检验八、阀门图号编制明确用途、确定工况确定通径和连接方式确定驱动方式确定壳体和内件材料：介质、工作压力、温度选择阀门类型确定阀门参数逐步确定阀门参数：结构长度等四、阀门的正确选择选择阀门的步骤用途、工况条件和操纵控制方法工作介质的性质对...
