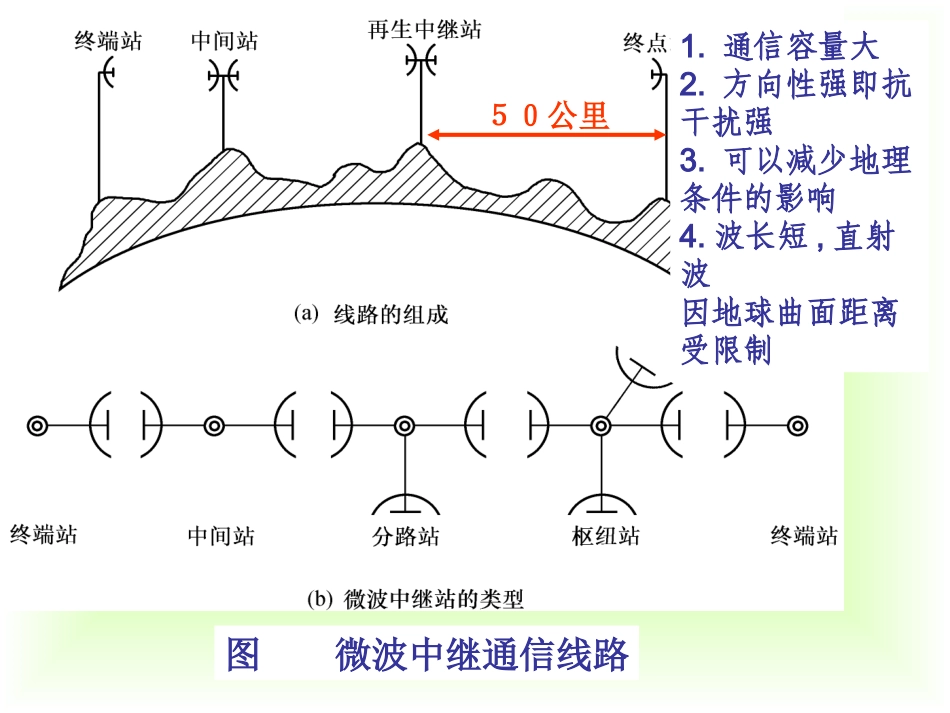

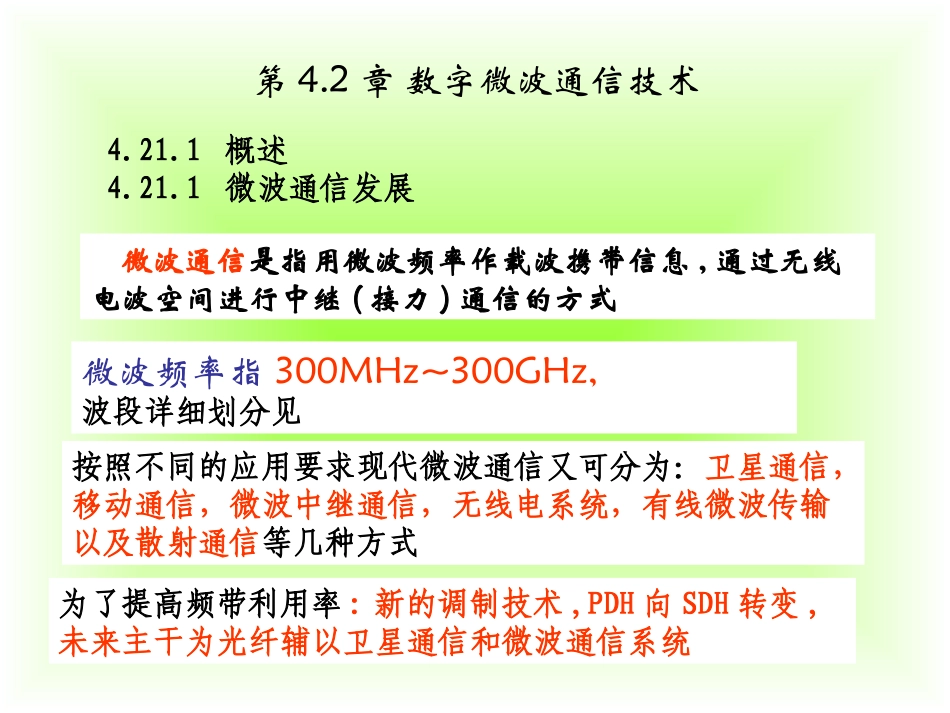

第4.2章数字微波通信技术4.21.1概述4.21.1微波通信发展微波通信是指用微波频率作载波携带信息,通过无线电波空间进行中继(接力)通信的方式微波频率指300MHz~300GHz,波段详细划分见按照不同的应用要求现代微波通信又可分为：卫星通信，移动通信，微波中继通信，无线电系统，有线微波传输以及散射通信等几种方式为了提高频带利用率:新的调制技术,PDH向SDH转变,未来主干为光纤辅以卫星通信和微波通信系统５０公里图微波中继通信线路1.通信容量大2.方向性强即抗干扰强3.可以减少地理条件的影响4.波长短,直射波因地球曲面距离受限制4.21.2微波通信的特点“微波、多路、接力”。•“微波”是指微波工作频段宽，它包括了分米波、厘米波和毫米波三个频段。•“多路”是指微波通信的通信容量大，即微波通信设备的通频带可以做得很宽。•“接力”是目前广泛使用于视距微波的通信方式。用于传输频分多路-调频制（FDM-FM）基带信号的系统叫作模拟制微波通信系统；用于传输数字基带信号的系统叫作数字微波通信系统•数字微波除了具有上面所说的微波通信的普遍特点外，还具有数字通信的特点：•（1）抗干扰性强、整个线路噪声不累积；•（2）保密性强，便于加密；•（3）器件便于固态化和集成化，设备体积小、耗电少；•（4）便于组成综合业务数字网（ISDN）。•数字微波的缺点:要求信道带宽较宽,因而产生了频率选择性衰落,其抗衰落技术比模拟微波复杂4.21.3微波中继通信系统在通信网中的地位终端端局交换中心交换中心交换中心端局终端微波中继交换中心交换中心卫星通信光纤通信4.22数字微波通信系统4.22.1数字微波通信系统的组成信源信道信宿信源编码器信道编码器数字调制器数字解调器信道译码器信源译码器噪声干扰发端基带信号收端基带信号频带传输信道数字微波通信系统模型4.22.2数字信道的性能指标1.传输容量(1)波特率RB:是指系统每秒能传送的码元数，单位波特BBTR1(2)比特率Rb：是指每秒钟通信系统所传输的信息量,单位比特／秒MRRBb2log2.传输质量信道传输的总码元数错误接收的码元数eP（１）码元误码率：信道传输的总比特数错误接收的比特数）（BERPe（２）比特误码率：3.信道频带利用率:是指单位频带的信息传输速率,即每赫兹秒所传送的比特数,记作b/(s.Hz)占用带宽比特速率f4.23微波中继通信系统4.2３.１数字微波中继通信系统的基本组成端站中间站枢纽站再生中继站端站端站图．数字微波中继线路组成处于线路两端或分支线路终点的站,可上下全部支路信号,可配备ADM或TM设备处于长途干线上,需要完成数个方向上的通信任务沟通本站上下部分支路,另外沟通干线上两个方向之间通信对收到的已调信号进行解调,判决再生,转发至下一方向微波中继站的中继方式可以分为直接中继(射频转接),外差中继(中频转接),基带中继(再生中继)三种方式微波放大微波放大移频(a)直接中继方式(b)外差中继方式低噪声放大功率放大下变频上变频中放设备量少,电源功耗低,适于不须上下话路的无人值守中继站低噪声放大功率放大下变频上变频中放解调调制中放载波载波图基带中继方式4.23.2数字微波中继通信的波道及其射频频率配置1.波道的设置一条微波线路提供的可用带宽一般都比较宽,(几百兆).而一般收发信机的通频带较之小的多,(几十兆).为了使一条微波通信线路的可用带宽得到充分利用,将微波线路的可用带宽划分成若干频率小段,并在每个频率小段上设置一套微波收发信机,构成一条微波通信的传输通道,也称为波道.通常一条微波通信线可以设置6,8,12个波道2.射频波道配置波道频率配置的原则:在给定的可用频率范围内尽可能多安排波道数,增加通信容量;减少各波道间的干扰,以提高通信质量;有利于通信设备的标准化,系列化.(1)一个波道的频率配置(a)二频制：优点占用频带窄，频率利用率高．缺点存在反向干扰f1f2f1f2f2f1f2f1ABCD越站干扰反向干扰f1f3f1f3f2f4f2f14ABCD越站干扰(b)四频制：优点不存在反向干扰，缺点占用频带比二频制宽一倍解决越区干扰的有效措施之一:是在设计微波线路时,使相邻的第四微波站不要选择在第一、二两微波站的延长线上１２３４越区干扰１２３４越区干扰１２３４无越区干扰越区干扰与无越区...
