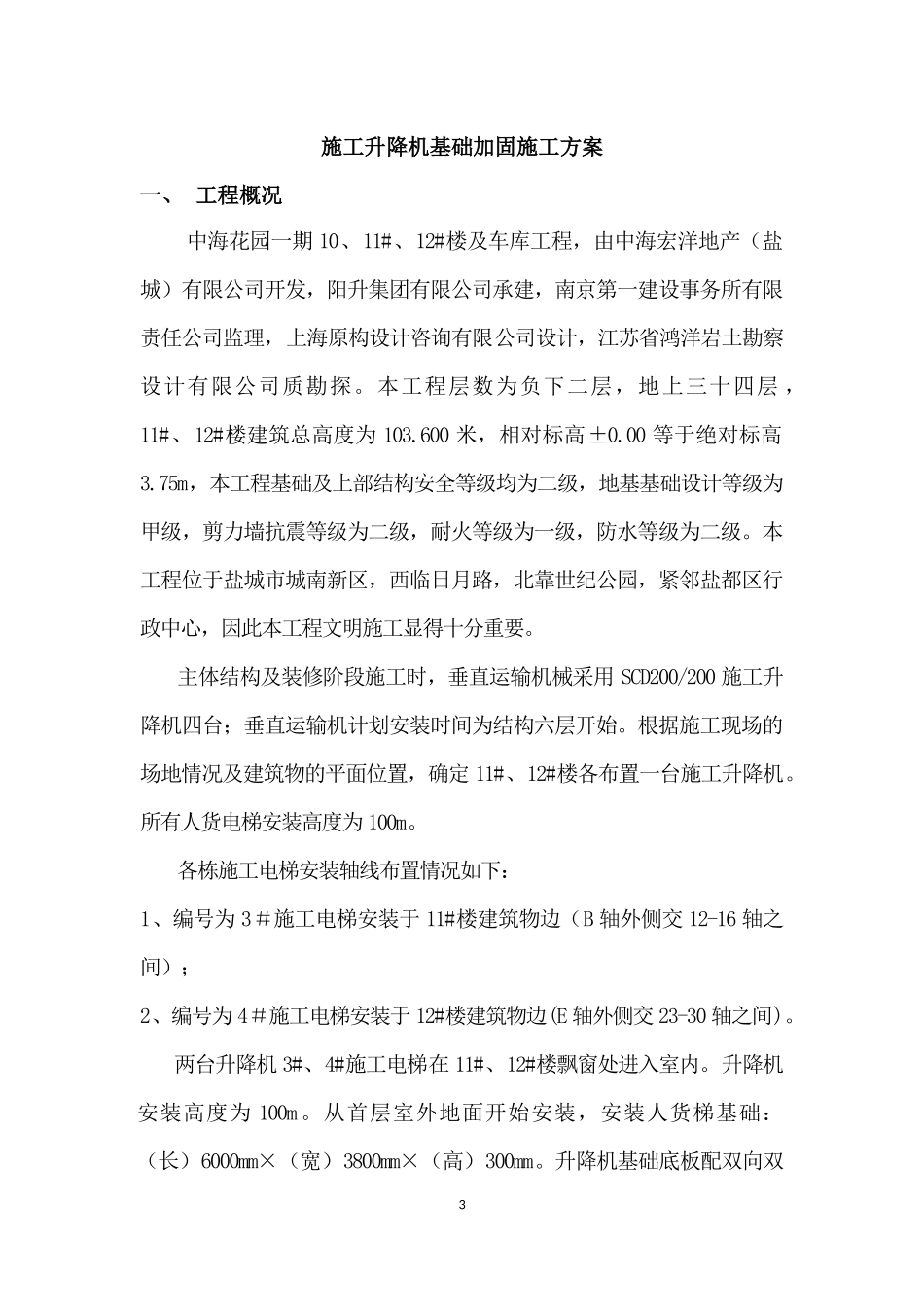

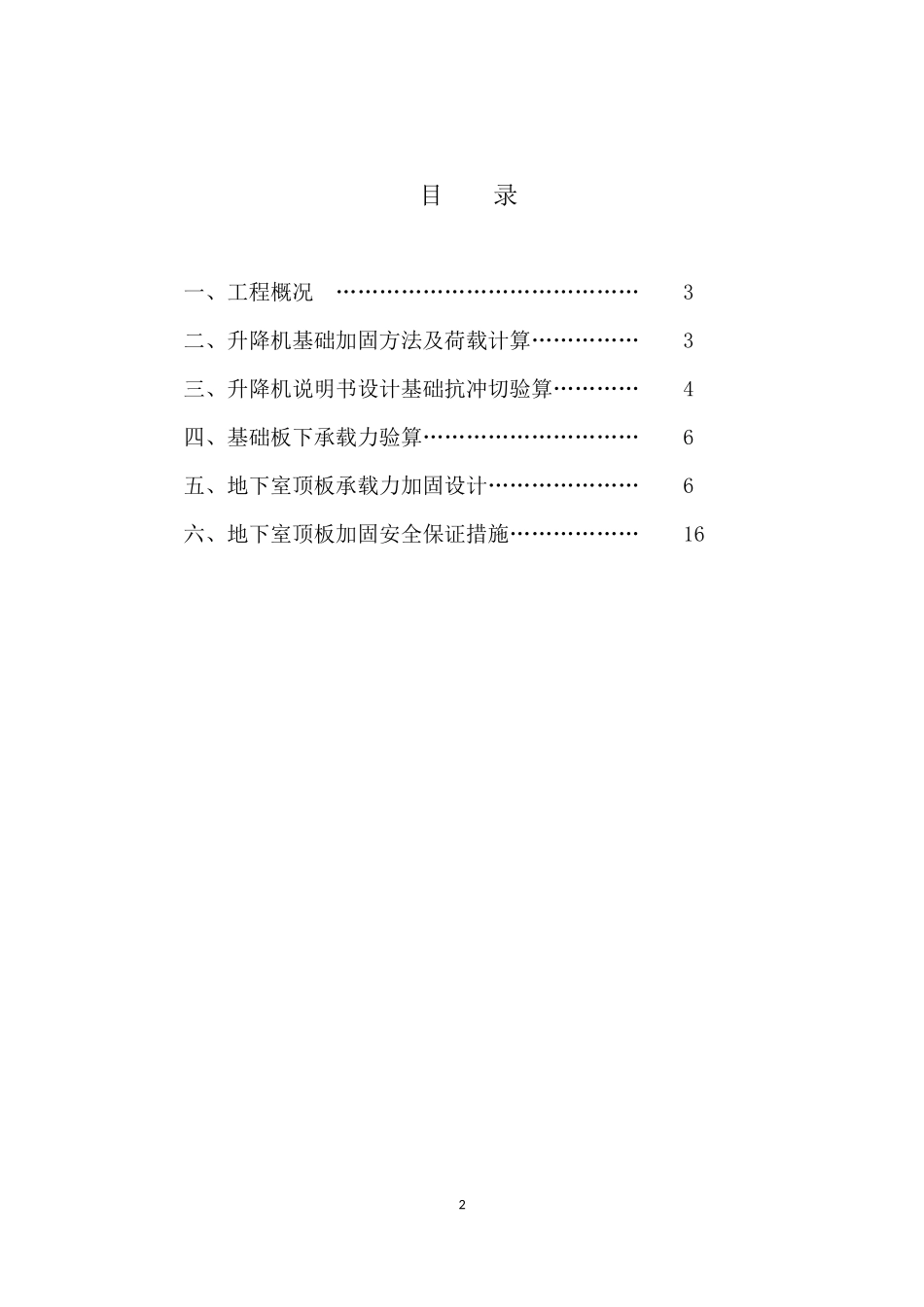

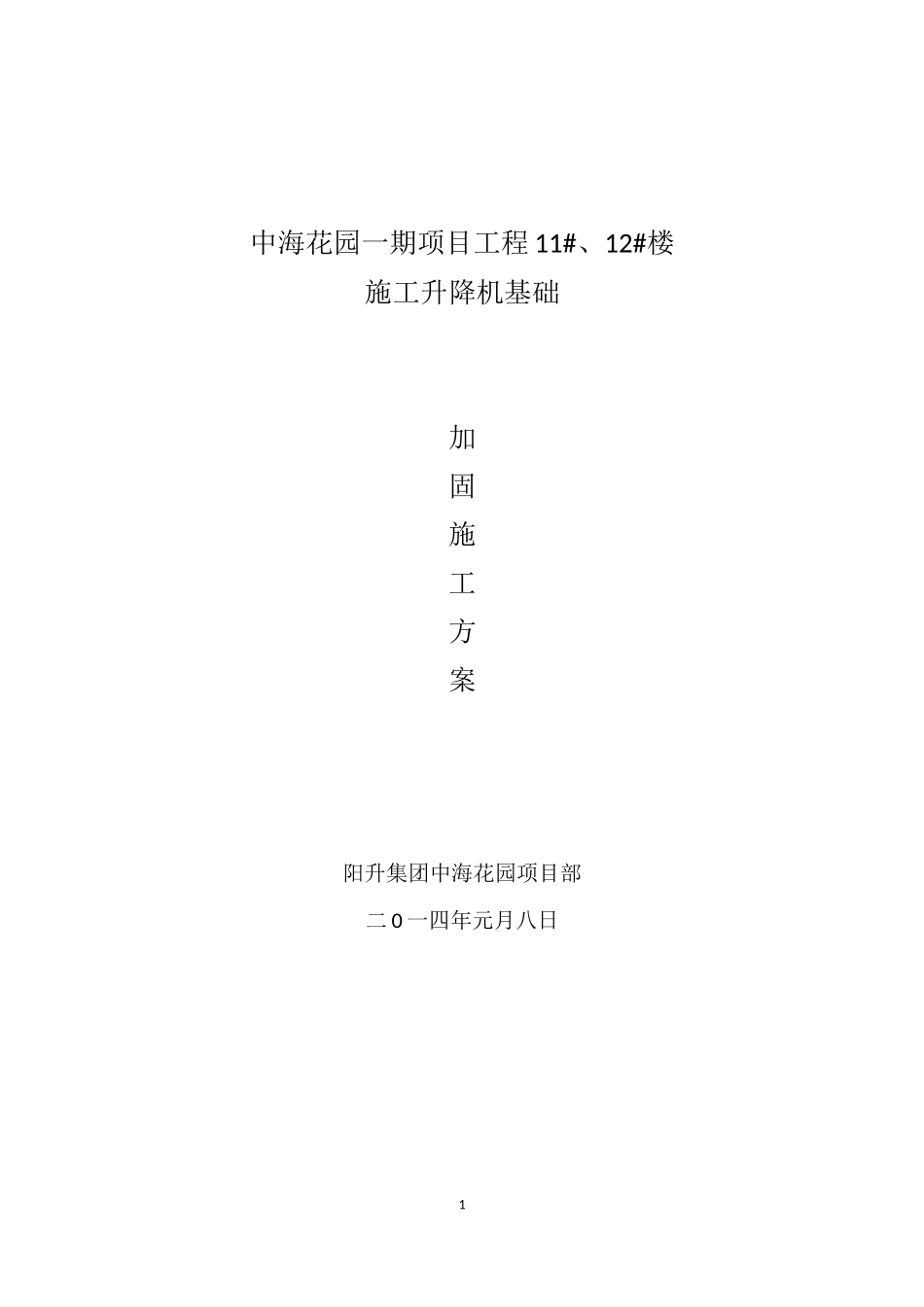

中海花园一期项目工程11#、12#楼施工升降机基础加固施工方案阳升集团中海花园项目部二0一四年元月八日1目录一、工程概况……………………………………3二、升降机基础加固方法及荷载计算……………3三、升降机说明书设计基础抗冲切验算…………4四、基础板下承载力验算…………………………6五、地下室顶板承载力加固设计…………………6六、地下室顶板加固安全保证措施………………162施工升降机基础加固施工方案一、工程概况中海花园一期10、11#、12#楼及车库工程，由中海宏洋地产（盐城）有限公司开发，阳升集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。本工程层数为负下二层，地上三十四层，11#、12#楼建筑总高度为103.600米，相对标高±0.00等于绝对标高3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，因此本工程文明施工显得十分重要。主体结构及装修阶段施工时，垂直运输机械采用SCD200/200施工升降机四台；垂直运输机计划安装时间为结构六层开始。根据施工现场的场地情况及建筑物的平面位置，确定11#、12#楼各布置一台施工升降机。所有人货电梯安装高度为100m。各栋施工电梯安装轴线布置情况如下：1、编号为3＃施工电梯安装于11#楼建筑物边（B轴外侧交12-16轴之间）；2、编号为4＃施工电梯安装于12#楼建筑物边(E轴外侧交23-30轴之间)。两台升降机3#、4#施工电梯在11#、12#楼飘窗处进入室内。升降机安装高度为100m。从首层室外地面开始安装，安装人货梯基础：（长）6000mm×（宽）3800mm×（高）300mm。升降机基础底板配双向双3层Φ12@200钢筋，混凝土强度设备图设计值等级为C30。由于11#、12#楼的3#、4#施工电梯基础布置在地下一层车库顶板上，板结构厚为250mm，为保证地下室顶板具有足够的承载力，确保施工升降机的使用安全，对施工升降机布置的位置，在地下一层车库底板与施工升降机基础承台间进行支撑加固处理。二、升降机基础加固方法及荷载计算施工升降机基础结构情况如下（苏州固顺工程机械厂家提供固顺牌SD/SCD型施工升降机使用说明书第8、48页）：基础长*宽为4.4m*3.8m，基础底板厚300mm，基础底板配双向双层Φ12@200钢筋，混凝土强度等级为C30。在施工升降机的基础部位4.4*3.8m范围内的地下车库用ø48*3.5钢管搭设满堂脚手架支撑体系作为加固手段对地下室顶板进行回顶加固，脚手架搭设高度为3.35m，导轨架底部应力加固区域立杆纵距0.3m，立杆横距0.3m，其余周边部位立杆纵距0.6m，立杆横距0.6m，步距0.9m。按说明书第8页选用SCD200/200型号升降机，说明书第2、6页得对重重量为1000Kg*2，导轨架重（安装高度为100m共需66节标准节，标准节重150Kg）150Kg*67=10050Kg（车库顶板多用一节）。施工升降机自重标准值：Pk=1500Kg*2+1480+150Kg*67+1000Kg*2+2000Kg*2*2*10/1000=20530Kg=20530*10=205300N=205.3KN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1基础承载力设计值P=2.1*205.3=431.13KN。4三、升降机说明书设计基础抗冲切验算三、升降机说明书设计基础抗冲切验算按升降机说明书基础图可知，升降机的所有重量除底层护栏外均通过导轨架传递至基础板，由此产生荷载直接对地下室顶板的冲切应力，为防止产生冲切破坏，必须先验算基础能把上部传来荷载分散均布在地下室顶板上。由《混凝土结构设计规范》GB50010-2002之7.7.1条，在局部荷载或集中反力作用下不配置箍筋或弯起钢筋的板，其受冲切承载力具体验算如下：5升降机导轨架基础及其力学分析图（其中a=380mm（按说明书第36页），c=960mm，l=4600mm，b=3500mm），计算公式为：6其中由说明书第9页之技术要求未明确其砼强度，现定为：C30查表4.1.4混凝土轴心抗压、轴心抗拉强度设计值fc、ft应按表4.1.4采用。表4.1.4混凝土强度设计值（N/mm²）强度等级混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80ƒc7.29.611.914.316.719.121.123.125.327.529.73...
