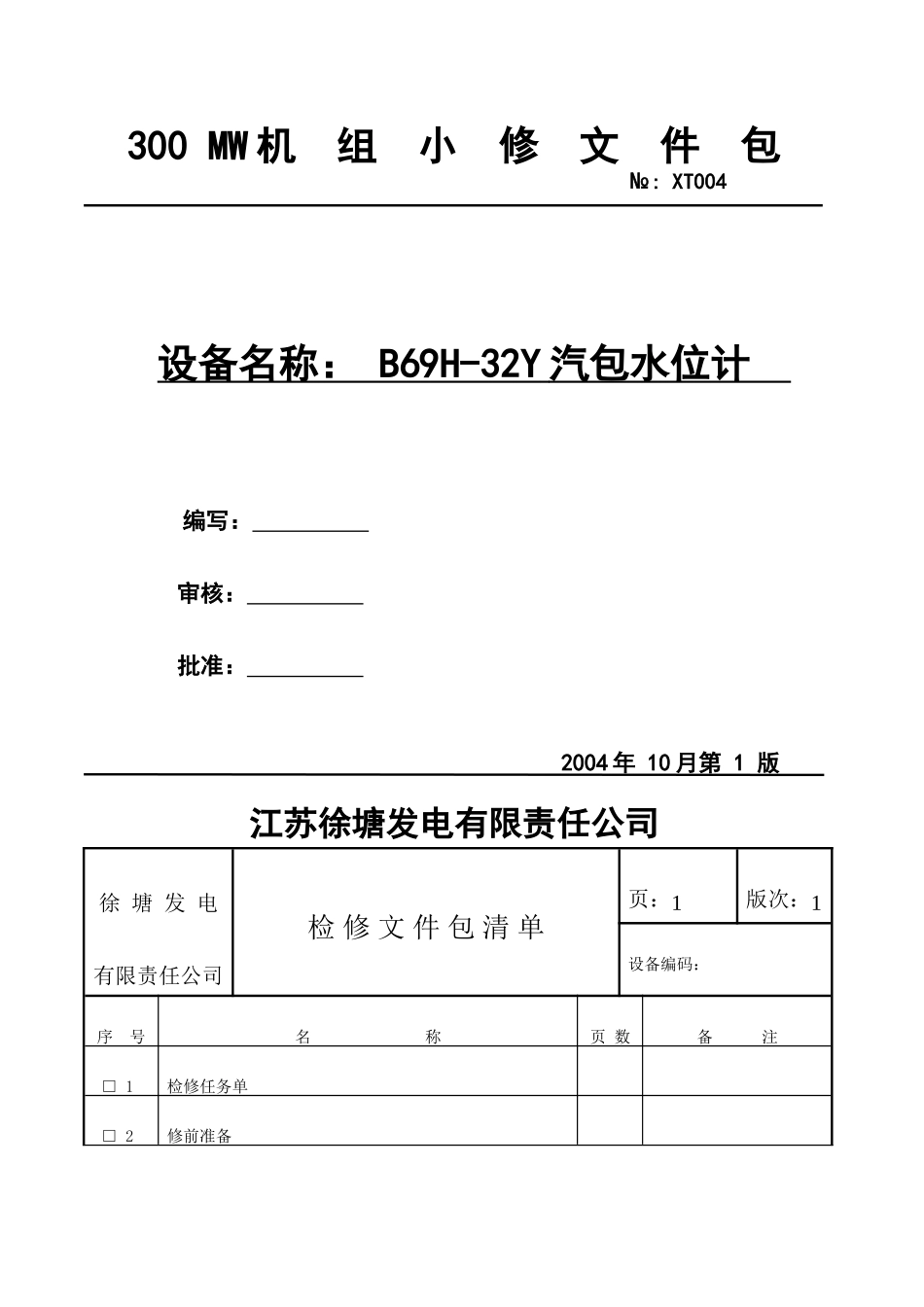

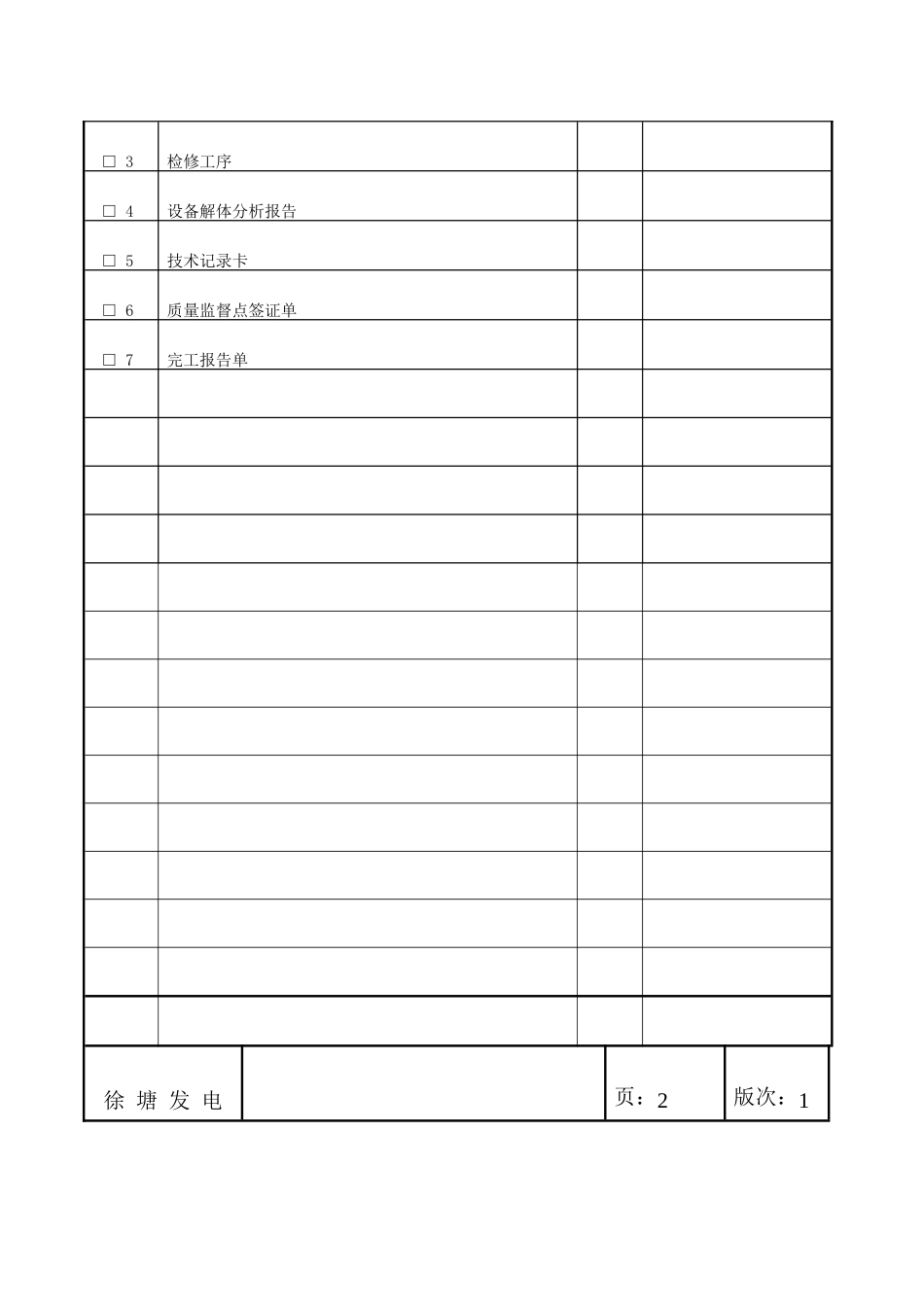

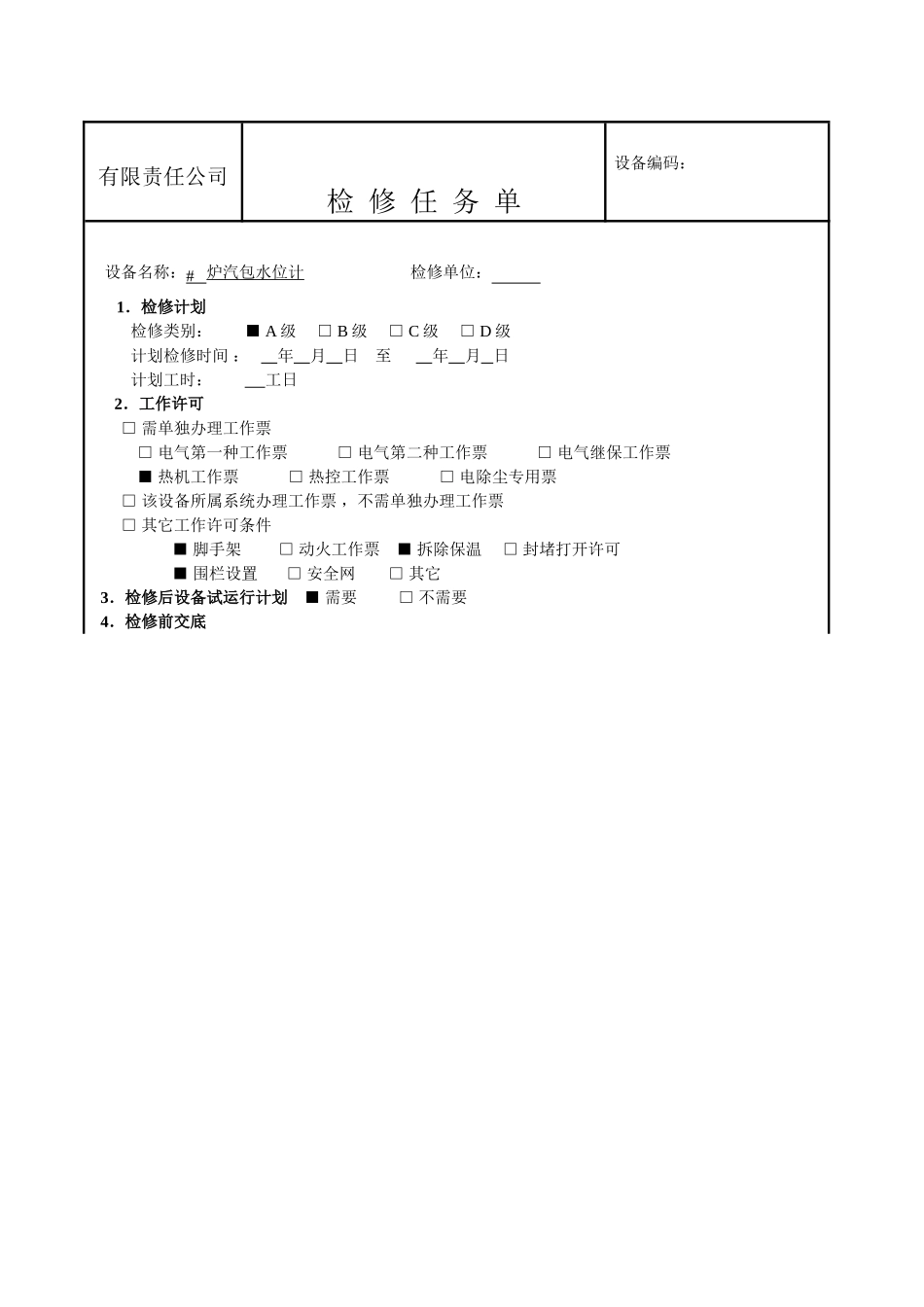

300MW机组小修文件包№:XT004设备名称：B69H-32Y汽包水位计编写：审核：批准：2004年10月第1版江苏徐塘发电有限责任公司徐塘发电有限责任公司检修文件包清单页：1版次：1设备编码：序号名称页数备注□1检修任务单□2修前准备□3检修工序□4设备解体分析报告□5技术记录卡□6质量监督点签证单□7完工报告单徐塘发电页：2版次：1有限责任公司检修任务单设备编码：设备名称：#炉汽包水位计检修单位：1．检修计划检修类别：■A级□B级□C级□D级计划检修时间：年月日至年月日计划工时：工日2．工作许可□需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票■热机工作票□热控工作票□电除尘专用票□该设备所属系统办理工作票，不需单独办理工作票□其它工作许可条件■脚手架□动火工作票■拆除保温□封堵打开许可■围栏设置□安全网□其它3．检修后设备试运行计划■需要□不需要4．检修前交底□设备概况公称压力：32Mpa温度：饱和工作压力：21Mpa表体材质：2Gr13□以往工作经验教训□交叉作业项目的配合□特殊安全措施□标准程序，不需要交底甲方(签名/日期)乙方(签名/日期)徐塘发电有限责任公司检修任务单页：3版次：1设备编码：设备名称：#炉汽包水位计检修单位：5．检修工作内容甲方(签名/日期)乙方(签名/日期)徐塘发电有限责任公司修前准备页：4版次：1设备编码：工种汽机锅炉电气仪控焊工起重金相修造民工运输其它工日4866一、作业条件1、关闭双色水位计汽、水侧一、二次阀，挂警告牌。2、开启双色水位计疏水阀，泄压阀后关闭，挂警告牌。3、机组停运状态下不必执行以上安措，但须放尽炉水，汽包泄压为零。二、安全注意事项1、防止高温烫伤。2、确认工作票上安措正确执行，并由运行许可人许可。3、备品、材料、工器具准备齐全。4、参加检修的工作人员经安全教育和技术培训合格，达到上岗条件。徐塘发电有限责任公司修前准备页：5版次：1设备编码：三、工具准备（包括专用工具、检修装备、测量仪器仪表、试验器具）序号名称型号规格（精度）单位数量备注□1力矩扳手20N/m~300N/m把1□2敲击扳手S36只2□3梅花扳手23－272□4梅花扳手29－322□53M卷尺1□7链条葫芦1t1□84分×120cm钢丝绳4分×120cm2□9八英寸活络扳手1□10八英寸一字螺丝刀八英寸一字1□11十锦锉1□12小铜棒Ф30×2001□13石棉手套2□14对口钳1□15手电筒1□17中齿平锉中齿平锉1□18游标卡尺150MM1□19□20徐塘发电有限责任公司修前准备页：6版次：1设备编码：四、主要备品配件及材料计划序号名称型号规格（材质）单位数量备注□1O号砂皮O号5□2二硫化鉬1□3金相砂3□4松动剂1□5□6□7□8□9□10□11□12□13□14□15□16□17□18徐塘发电有限责任公司检修工序页：7版次：1设备编码：工序内容工日工序1汽包双色水位计解体工序2汽包双色水位计法兰面检修工序3汽包双色水位计云母片拆除工序4汽包双色水位计云母片安装工序5汽包双色水位计装复工序6汽包双色水位计更换徐塘发电有限责任公司检修工序页：8版次：1设备编码：工序检修步骤及内容质检点质量标准工序1汽包双色水位计解体□1.1拆除水位计前后罩壳□1.2拆除水位计汽、水侧法兰保温□1.3用27－32的梅花扳手或敲击扳手拆除汽、水侧法兰螺栓，拆下水位计□1.4拿下法兰密封面内垫床，检查法兰密封面无任何吹扫痕迹，无麻点、沟槽、划痕工序2汽包双色水位计法兰面检修□2.1如法兰密封面有缺陷，必须对其进行修理□2.2水位计表体上法兰，可送修配进行密封面修加工后密封面无麻点、沟槽、划痕，表理，保证有较高的光洁度面光洁□2.3就地安装的法兰，用专业的研磨工具进行加工后密封面无麻点、沟槽、划痕，表研磨，研磨时可用砂布面光洁工序3汽包双色水位计云母片拆除□3.1用24~27梅花扳手松开水位计云母片压紧螺栓，每台水位计前后各三组，每组六颗□3.2拿下水位计云母片前后压盖，检查压板及水位计本体无变形、螺孔处无压毛、拉水位计本体变形情况痕。前后压板表面平整度小于0.1毫米□3.3拿下云母片，用一字螺丝刀轻轻铲除表体上H密封面光滑，无麻点、沟槽、划痕，石的石墨垫，检查密封面墨完全铲净□3.4清理水位计内外部及各零件，螺栓、螺母螺...
