电子围栏主机ZBG-1技术手册VIP免费

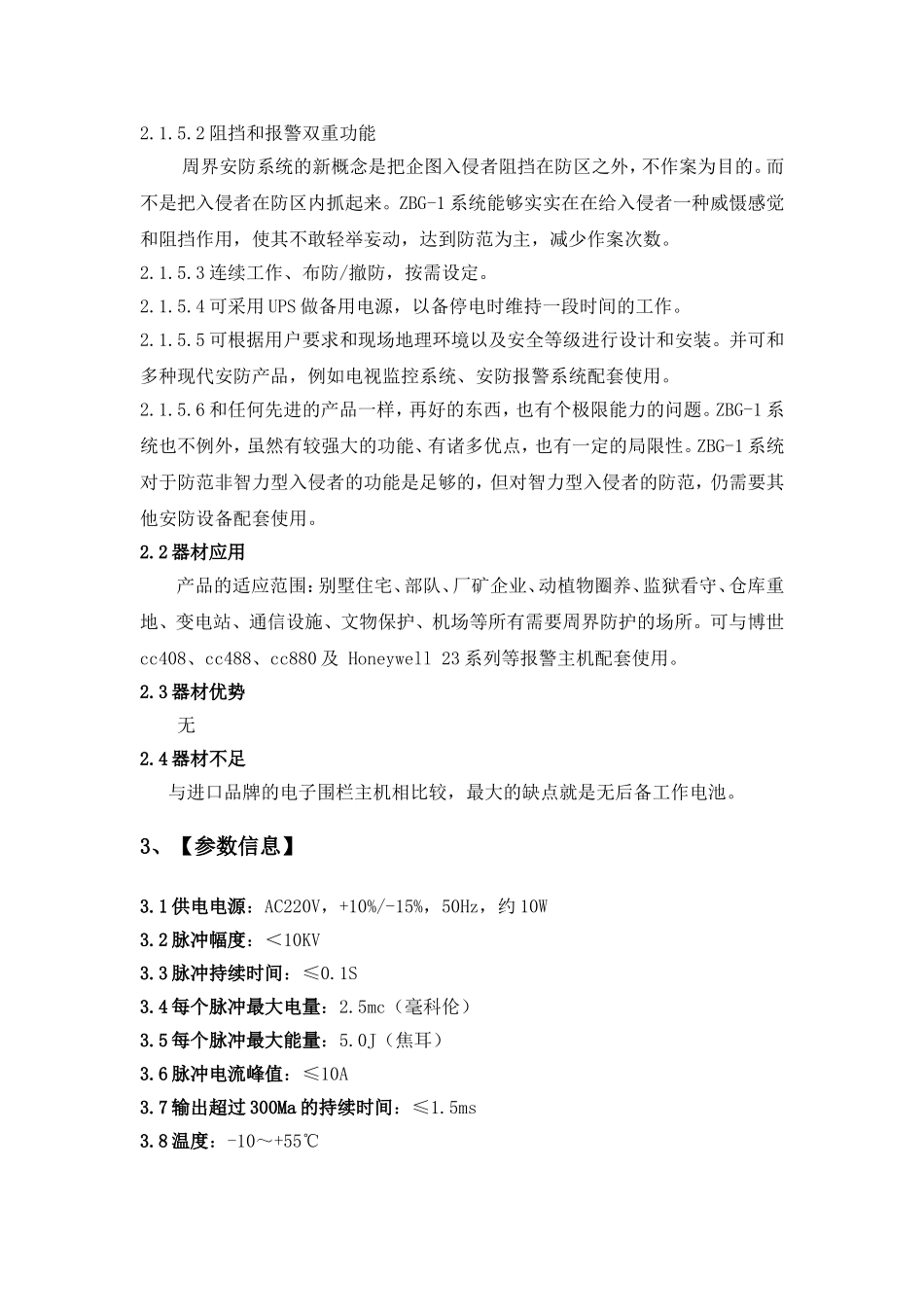

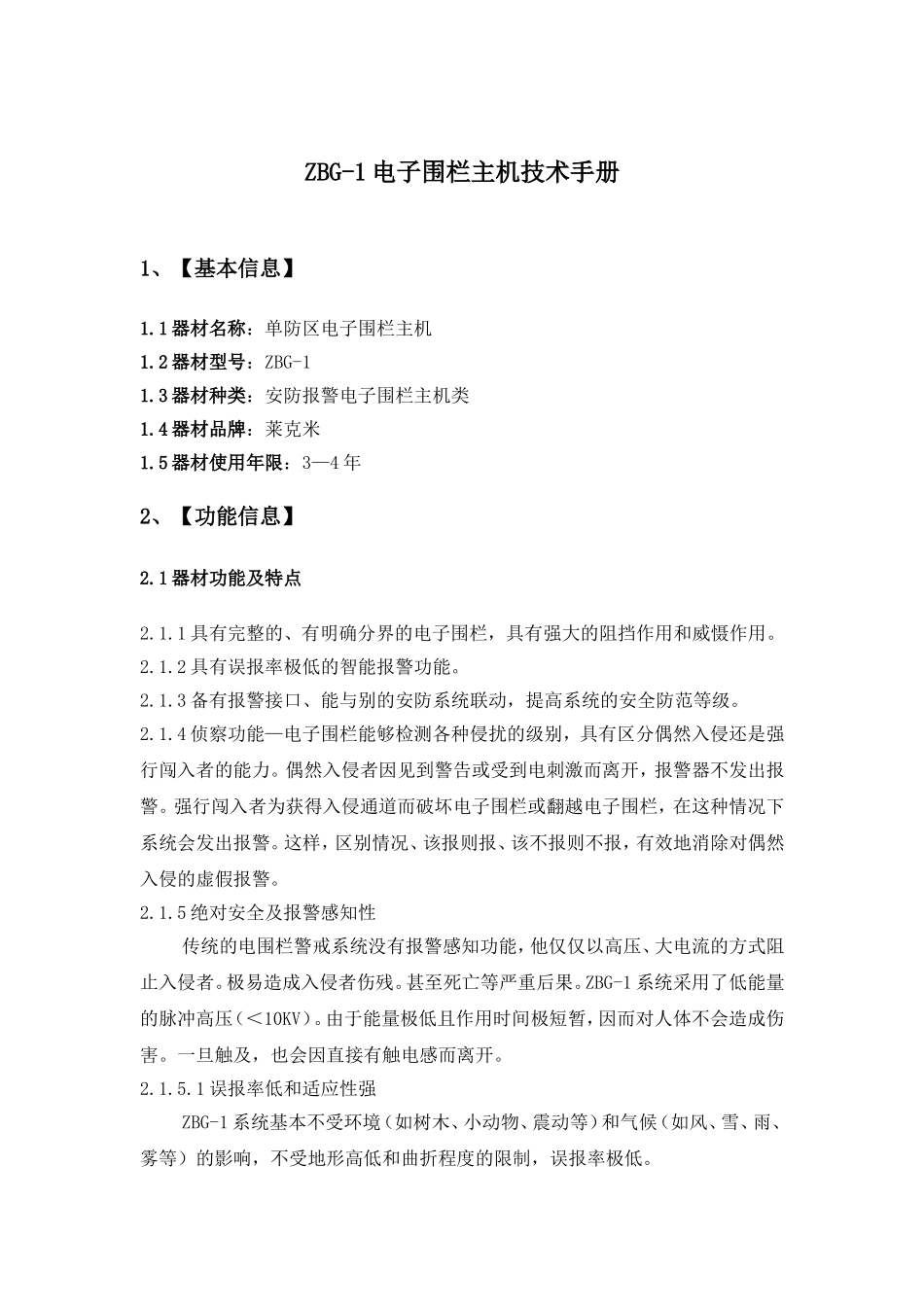

ZBG-1电子围栏主机技术手册1、【基本信息】1.1器材名称：单防区电子围栏主机1.2器材型号：ZBG-11.3器材种类：安防报警电子围栏主机类1.4器材品牌：莱克米1.5器材使用年限：3—4年2、【功能信息】2.1器材功能及特点2.1.1具有完整的、有明确分界的电子围栏，具有强大的阻挡作用和威慑作用。2.1.2具有误报率极低的智能报警功能。2.1.3备有报警接口、能与别的安防系统联动，提高系统的安全防范等级。2.1.4侦察功能—电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的能力。偶然入侵者因见到警告或受到电刺激而离开，报警器不发出报警。强行闯入者为获得入侵通道而破坏电子围栏或翻越电子围栏，在这种情况下系统会发出报警。这样，区别情况、该报则报、该不报则不报，有效地消除对偶然入侵的虚假报警。2.1.5绝对安全及报警感知性传统的电围栏警戒系统没有报警感知功能，他仅仅以高压、大电流的方式阻止入侵者。极易造成入侵者伤残。甚至死亡等严重后果。ZBG-1系统采用了低能量的脉冲高压（＜10KV）。由于能量极低且作用时间极短暂，因而对人体不会造成伤害。一旦触及，也会因直接有触电感而离开。2.1.5.1误报率低和适应性强ZBG-1系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制，误报率极低。2.1.5.2阻挡和报警双重功能周界安防系统的新概念是把企图入侵者阻挡在防区之外，不作案为目的。而不是把入侵者在防区内抓起来。ZBG-1系统能够实实在在给入侵者一种威慑感觉和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。2.1.5.3连续工作、布防/撤防，按需设定。2.1.5.4可采用UPS做备用电源，以备停电时维持一段时间的工作。2.1.5.5可根据用户要求和现场地理环境以及安全等级进行设计和安装。并可和多种现代安防产品，例如电视监控系统、安防报警系统配套使用。2.1.5.6和任何先进的产品一样，再好的东西，也有个极限能力的问题。ZBG-1系统也不例外，虽然有较强大的功能、有诸多优点，也有一定的局限性。ZBG-1系统对于防范非智力型入侵者的功能是足够的，但对智力型入侵者的防范，仍需要其他安防设备配套使用。2.2器材应用产品的适应范围：别墅住宅、部队、厂矿企业、动植物圈养、监狱看守、仓库重地、变电站、通信设施、文物保护、机场等所有需要周界防护的场所。可与博世cc408、cc488、cc880及Honeywell23系列等报警主机配套使用。2.3器材优势无2.4器材不足与进口品牌的电子围栏主机相比较，最大的缺点就是无后备工作电池。3、【参数信息】3.1供电电源：AC220V，+10%/-15%，50Hz，约10W3.2脉冲幅度：＜10KV3.3脉冲持续时间：≤0.1S3.4每个脉冲最大电量：2.5mc（毫科伦）3.5每个脉冲最大能量：5.0J（焦耳）3.6脉冲电流峰值：≤10A3.7输出超过300Ma的持续时间：≤1.5ms3.8温度：-10～+55℃3.9相对湿度：≤95%3.10绝缘电阻：电源插头和外壳裸露金属部件之间的绝缘电阻，在正常条件下应不小于100MΩ。3.11抗电强度：电源插头与外壳裸露金属部件之间应能承受50Hz交流电压1.5KV的抗电强度试验。3.12泄漏电流：＜5mA（交流、峰值）3.13外壳:工程塑料3.14外形尺寸：32x24x11cm3.15重量：5.5Kg4、【使用信息】4.1器材功能检验内容4.1.1在工作环境正常下，给主机上电，是否能正常开启4.1.2测试电子围栏主机报警输出是否都正常工作4.2器材安装条件4.2.1主材准备单防区电子围栏主机ZBG-11只不锈钢防护箱（另配）1只16A空气开关（另配）1只电池（另配）4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10/20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干高压绝缘导线2米4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。4.2.7...
