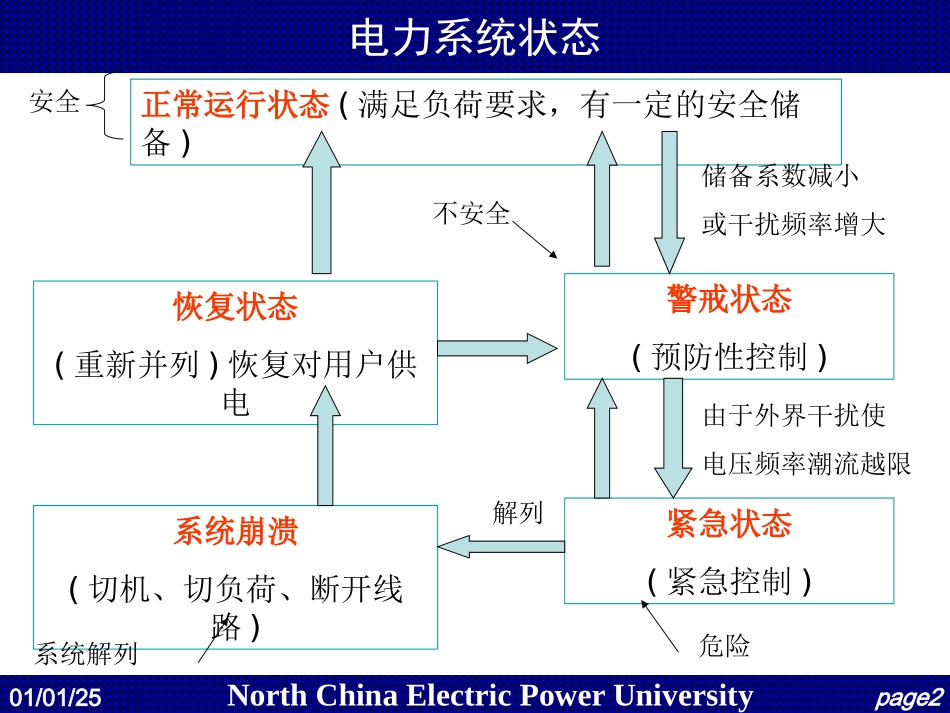

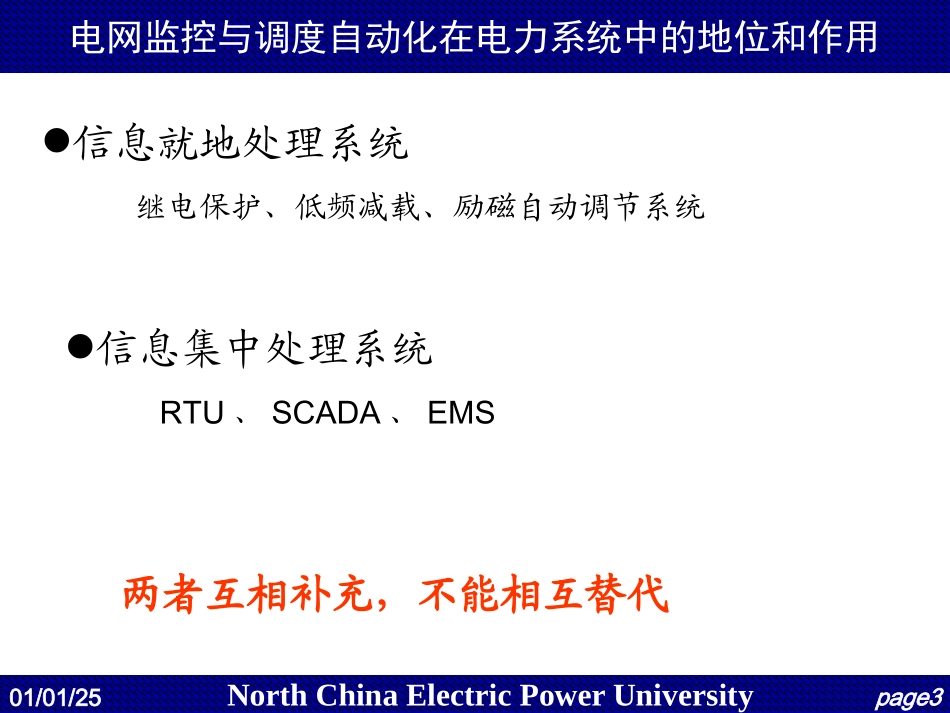

NorthChinaElectricPowerUniversity第十二讲电网监控与变电站综合自动化主讲人：李岩松NorthChinaElectricPowerUniversitypage201/01/25正常运行状态(满足负荷要求，有一定的安全储备)警戒状态(预防性控制)恢复状态(重新并列)恢复对用户供电紧急状态(紧急控制)系统崩溃(切机、切负荷、断开线路)储备系数减小或干扰频率增大由于外界干扰使电压频率潮流越限解列安全不安全危险系统解列电力系统状态NorthChinaElectricPowerUniversitypage301/01/25电网监控与调度自动化在电力系统中的地位和作用信息就地处理系统继电保护、低频减载、励磁自动调节系统信息集中处理系统RTU、SCADA、EMS两者互相补充，不能相互替代NorthChinaElectricPowerUniversitypage401/01/25电力系统的分层控制五级分层调度管理国家调度控制中心——国调大区电网调度控制中心——网调省电网调度控制中心——省调地市电网调度控制中心——地调调度基本原则：统一调度，分级管理，分层控制县级电网调度控制中心——县调国调县调网调省调地(市)调枢纽变电站、换流站枢纽变电站、换流站变电站变电站变电站特大型电厂直属电厂省属电厂市属电厂县属电厂NorthChinaElectricPowerUniversitypage601/01/25收集各大区网省网信息，监视重要监测点运行工况并统计分析制作报表进行大区互联系统的各种计算，校核计算结果正确性并向下传达处理有关信息，参与规划及各种指标制定和审查，做中、长期安全经济运行分析国调网调•负责跨省网的超高压线路安全运行，按规定的发用电计划及监控原则进行管理，提高电能质量和运行水平NorthChinaElectricPowerUniversitypage701/01/251.实现电网的数据采集和监控、经济调度以及有实用效益的安全分析2.进行负荷预计，制定开停机计划和水火电经济调度的日分配计划，闭环或开环的指导自动发电控制3.省(市)间和有关大区电网的供/受电量计划编制和分析4.进行潮流、稳定、短路电流及离线或在线的经济运行分析计算，通过计算机数据通信校核各种分析计算结果的正确性并上报、下传。5.进行大区电网继电保护定值计算及其调整试验6.大区电网中系统性事故的处理7.大区电网系统性的检修计划安排。8.统计、报表及其它业务网调的具体任务NorthChinaElectricPowerUniversitypage801/01/25省调负责省内电网的安全运行监控、操作、事故处理和无功/电压调整,并按照规定的发电计划及监控原则进行管理，提高电能质量和运行水平1.实现电网的数据采集和监控、经济调度以及有实用效益的安全分析2.进行负荷预测，负责省网的安全运行，编制省网的运行方式，制定开停机计划和水火电经济调度的日分配计划和设备检修计划并下发，闭环或开环的指导自动发电控制。3.地区间和有关省网的供/受电量计划编制和分析4.进行潮流、稳定、短路电流及离线或在线的经济运行分析计算，通过计算机数据通信校核各种分析计算结果的正确性并上报、下传。NorthChinaElectricPowerUniversitypage901/01/25•负责区内的运行监视，遥控、遥调操作、事故处理和无功/电压调整，与省调和县调交换实时信息。负责所辖地区的用电负荷管理及负荷控制•监控110KV以下等级电网•指挥系统的运行和倒闸操作。•充分发挥本系统的发供电设备能力，保证系统的安全运行和对用户的连续供电。•合理安排运行方式，在保证电能质量的前提下，使本系统在最佳方式下运行地(市)调县调NorthChinaElectricPowerUniversitypage1001/01/25世界上典型的调度管理模式统一电网，统一调度我国和世界上主要国家电网的组织形式联合电网，统一调度PJM公司的组织形式联合电网，联合调度北美等少数地区的组织形式NorthChinaElectricPowerUniversitypage1101/01/25远动终端RTU“四遥”功能1遥测：远程测量。采集并传送运行参数，包括各种电气量和负荷潮流等。2遥信：远程信号。采集并传送各种保护和开关量信息3遥控：远程控制。接受并执行遥控命令，主要是分合闸4遥调：远程调节。接受并执行遥调命令，调节发电机输出功率NorthChinaElectricPowerUniversitypage1201/01/25电网监控和调度自动化系统的基本功能变电站自动化(综自站)配电网管理系统(DMS)DA...
