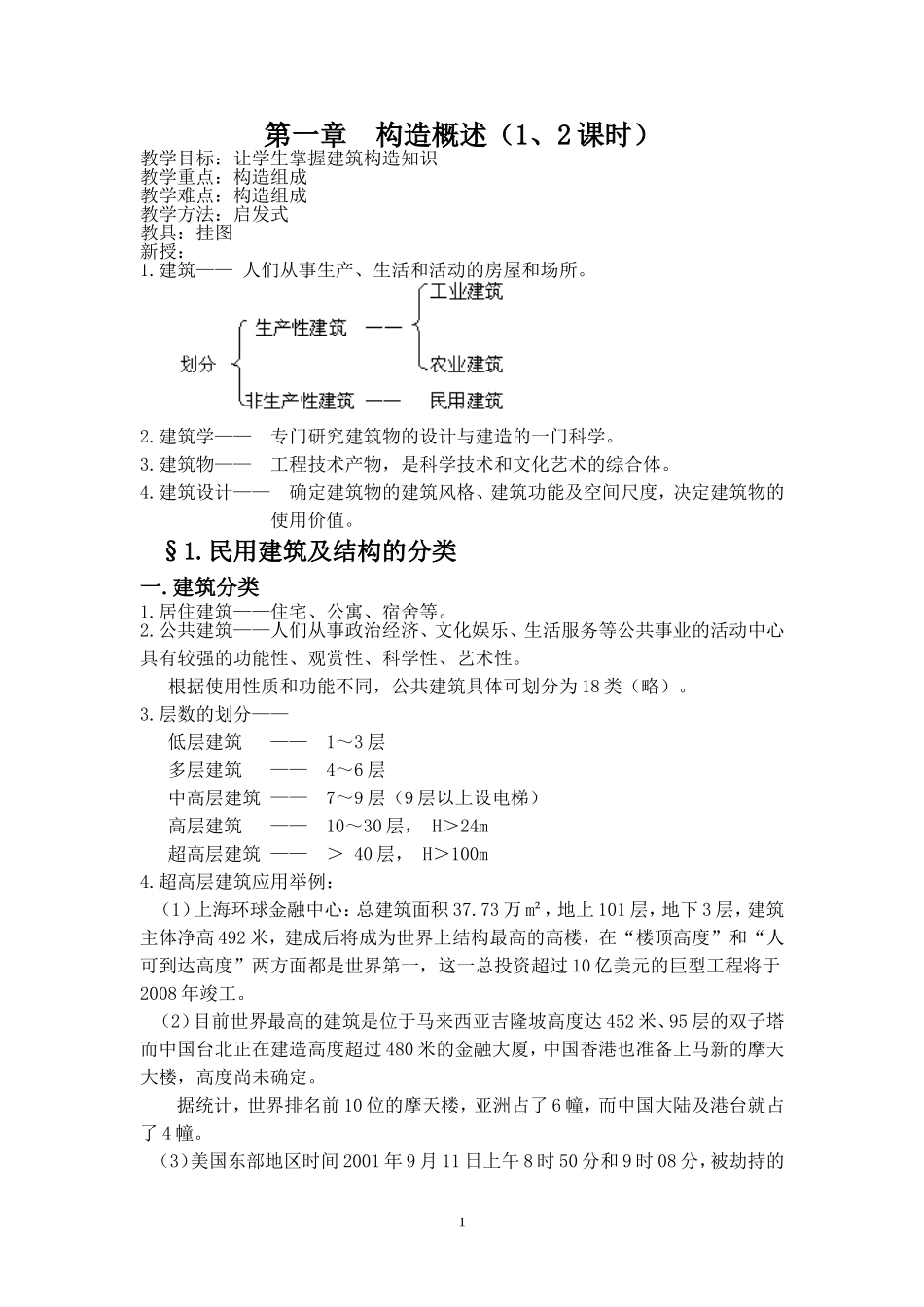

第一章构造概述（1、2课时）教学目标：让学生掌握建筑构造知识教学重点：构造组成教学难点：构造组成教学方法：启发式教具：挂图新授：1.建筑——人们从事生产、生活和活动的房屋和场所。2.建筑学——专门研究建筑物的设计与建造的一门科学。3.建筑物——工程技术产物，是科学技术和文化艺术的综合体。4.建筑设计——确定建筑物的建筑风格、建筑功能及空间尺度，决定建筑物的使用价值。§1.民用建筑及结构的分类一.建筑分类1.居住建筑——住宅、公寓、宿舍等。2.公共建筑——人们从事政治经济、文化娱乐、生活服务等公共事业的活动中心具有较强的功能性、观赏性、科学性、艺术性。根据使用性质和功能不同，公共建筑具体可划分为18类（略）。3.层数的划分——低层建筑——1～3层多层建筑——4～6层中高层建筑——7～9层（9层以上设电梯）高层建筑——10～30层，H＞24m超高层建筑——＞40层，H＞100m4.超高层建筑应用举例：（1）上海环球金融中心：总建筑面积37.73万m²，地上101层，地下3层，建筑主体净高492米，建成后将成为世界上结构最高的高楼，在“楼顶高度”和“人可到达高度”两方面都是世界第一，这一总投资超过10亿美元的巨型工程将于2008年竣工。（2）目前世界最高的建筑是位于马来西亚吉隆坡高度达452米、95层的双子塔而中国台北正在建造高度超过480米的金融大厦，中国香港也准备上马新的摩天大楼，高度尚未确定。据统计，世界排名前10位的摩天楼，亚洲占了6幢，而中国大陆及港台就占了4幢。（3）美国东部地区时间2001年9月11日上午8时50分和9时08分，被劫持的1美洲航空公司2架大型客机先后撞向美国纽约世界贸易中心大楼北楼和南楼，引起世贸中心两座主楼相继坍塌，造成重大人员伤亡，给人们留下难以抹去的伤痛位于纽约曼哈顿闹市区南端的世界贸易中心，是美国纽约市最高、楼层最多的标志性现代化建筑群。大楼于1966年开工，历时7年，1973年竣工。它由5幢建筑物组成，其主楼呈双塔形，塔柱边宽63.5米，以110层、411米的高度作为摩天巨人而占据世界建筑史前列。大楼采用钢结构，用钢7万8千吨，楼的外围有密置的钢柱，墙面由铝板和玻璃窗组成，有“世界之窗”之称。大楼有84万平方米的办公面积，可容纳5万名工作人员。（4）巴黎埃菲尔铁塔1887年1月26日动工，1889年5月15日开放，距今已有100多年的历史。埃菲尔铁塔占地一公顷，除了四个脚是用钢筋水泥之外，塔身全都用钢铁构成，总重量7000吨。塔分三层，第一层高57米，第二层115米，第三层274米。除了第三层平台没有缝隙外，其他部分全是透空的。从塔座到塔顶共1711级阶梯，每一层都设有酒吧和饭馆，供游客在此小憩，领略独具风采的巴黎市区全景：每逢晴空万里，这里可以看到远达70公里之内的景色。①上海金茂大厦——中华第一高楼。地下3层，地上88层，高度420.5m。中国第一、世界第三，投资5.4亿美元。②中天广场——广州天河体育中心。地下2层，地上80层，高度321.9m。二.构造组成1.承重构件——（1）基础——埋在自然地面以下，承受房屋的全部荷载，并将其荷载传递给大地。基础应坚固、稳定。（2）承重墙——承受由房屋各楼层和屋盖传来的荷载，并传给基础或其他承重构件。（3）楼地面——楼层——承受各楼层水平分布荷载，分隔构件。地面层——承受首层水平分布荷载，防潮，隔湿。（4）梁、柱——（略）2.围护、分隔、联系构件——（1）内外墙体——保温、隔热、防潮、防水、防火、隔声等。（2）楼梯——垂直交通设施，承受人流的荷载。（3）门窗——采光、通风、供人们进出、围护、分隔等作用。3.装饰构件——作用：美化房屋建筑类型：铝合金、工程塑料、雨阳篷、木地板、瓷砖、大理石等。三.结构类型1.根据材料分——（1）钢结构——用于大跨度屋盖体系、工业厂房结构、吊车梁等。（2）钢混凝土结构——耐久性、整体性、可塑性好、价格低、应用广泛。（3）混合结构——两种或两种以上材料组成的结构，应用于中、小民用建筑。（4）木结构——2.根据受力和构造特点分——2（1）承重墙结构——材料为砌体或钢筋混凝土墙板，称为“砖混结构”，应用于7层以下的住宅。（2）框架结构——由钢混凝土横梁和立柱组成，内部...
