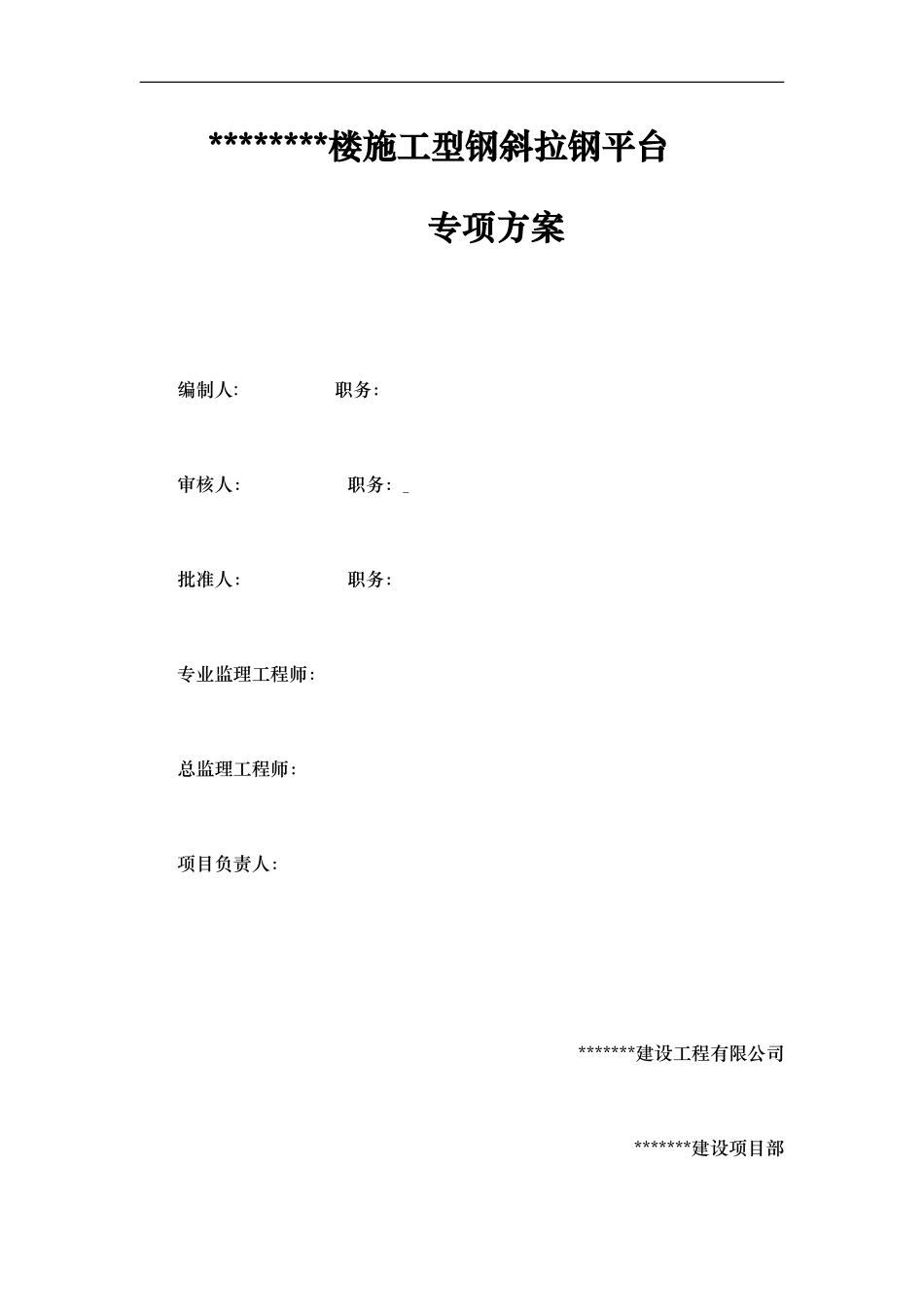

********楼施工型钢斜拉钢平台专项方案编制人:职务：审核人：职务：批准人：职务：专业监理工程师：总监理工程师：项目负责人：*******建设工程有限公司*******建设项目部年月日型钢悬挑卸料平台界面参数表一、构造参数卸料平台名称型钢斜拉卸料平台卸料平台类型主梁平行建筑外墙平台长度A(m)2平台宽度B(m)4.5卸料平台与主体结构连接方式U形钢筋次梁间距s(m)0.65外侧主梁离墙距离L1(m)4外侧钢丝绳拉绳点与平台垂直距离h1(m)6内侧主梁离墙距离L2(m)1.5内侧钢丝绳拉绳点与平台垂直距离h2(m)3钢丝绳夹个数4主、次梁焊接成整体是二、悬挑主梁主梁类型槽钢主梁型钢型号16号槽钢主梁截面积A(cm2)25.15主梁截面惯性矩Ix(cm4)934.5主梁截面抵抗矩Wx(cm3)116.8主梁回转半径ix(cm)6.1主梁抗弯强度设计值[f](N/mm2)205主梁弹性模量E(N/mm2)206000三、次梁次梁类型槽钢次梁型钢型号12.6号槽钢次梁截面惯性矩Ix(cm4)391.47次梁截面抵抗矩Wx(cm3)62.14次梁抗弯强度设计值[f](N/mm2)205次梁弹性模量E(N/mm2)206000四、面板面板类型木脚手板面板厚度t(mm)50面板抗弯强度设计值[f](N/mm2)15面板截面抵抗矩W(cm3)416.67五、钢丝绳钢丝绳型号6×37钢丝绳直径(mm)24钢丝绳公称抗拉强度(N/mm2)1850钢丝绳安全系数K9六、恒荷载面板自重Gk1(kN/m2)0.39栏杆、挡脚板类型栏杆、木脚手板挡板栏杆、挡脚板自重Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重Gk5(kN/m2)0.01七、活荷载施工活荷载Qk1(kN/m2)2施工活荷载动力系数1.3堆放荷载Pk(kN)5堆放荷载作用面积(m2)2型钢悬挑卸料平台审核表构造参数卸料平台名称型钢斜拉卸料平台卸料平台类型主梁平行建筑外墙平台长度A(m)2平台宽度B(m)4.5卸料平台与主体结构连接方式U形钢筋次梁间距s(m)0.65外侧主梁离墙距离L1(m)4钢丝绳夹个数4外侧钢丝绳拉绳点与平台垂直距离h1(m)6内侧主梁离墙距离L2(m)1.5内侧钢丝绳拉绳点与平台垂直距离h2(m)3主梁主梁类型槽钢主梁型钢型号16号槽钢截面面积A(cm2)25.15截面回转半径ix(cm)6.1截面惯性矩Ix(cm4)934.5截面抵抗矩Wx(cm3)116.8抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000次梁次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩Ix(cm4)391.47截面抵抗矩Wx(cm3)62.14抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000面板模板类型木脚手板模板厚度t(mm)50抗弯强度设计值[f](N/mm2)15截面抵抗矩W(cm3)416.67钢丝绳钢丝绳型号6×37钢丝绳直径24抗拉强度为(N/mm2)1850钢丝绳安全系数K9荷载参数面板自重Gk1(kN/m2)0.39栏杆、挡脚板类型栏杆、木脚手板挡板栏杆、挡脚板自重Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重Gk5(kN/m2)0.01施工活荷载Qk1(kN/m2)2施工活荷载动力系数1.3堆放荷载Pk(kN)5堆放荷载作用面积S(m2)2支撑简图序号验算项目计算过程结论1面板验算面板强度σ=Mmax/W=0.771N/mm2<[f]=15.000N/mm2满足要求2次梁验算强度σ=Mmax/(γxWX)=190.917N/mm2<[f]=205.000N/mm2满足要求挠度νmax=6.931mm<[ν]=16.000mm满足要求3主梁验算强度σ=Mmax/(γXWX)=70.947N/mm2<[f]=205.000N/mm2满足要求挠度νmax=1.126mm<[ν]=8.000mm满足要求4钢丝绳验算钢丝绳[Fg]=aFg/K=35.533kN>T外=21.850kN满足要求结论符合要求审核人总监理工程师编制人审核时间注：此表数据来源于计算书，详细计算过程请查阅计算书。型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-912、《钢结构设计规范》GB50017-2003一、构造参数卸料平台名称型钢斜拉卸料平台卸料平台类型主梁平行建筑外墙平台长度A(m)2平台宽度B(m)4.5卸料平台与主体结构连接方式U形钢筋次梁间距s(m)0.65外侧主梁离墙距离L1(m)4外侧钢丝绳拉绳点与平台垂直距离h1(m)6内侧主梁离墙距离L2(m)1.5内侧钢丝绳拉绳点与平台垂直距离h2(m)3钢丝绳夹个数4二、荷载参数面板自重Gk1(kN/m2)0.39次梁自重Gk2(kN/m)0.1212主梁自重Gk3(kN/m)0.1935栏杆、挡脚板类型栏杆、木脚手板挡板栏杆、挡脚板自重Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重Gk5(kN/m2)0.01施工活荷载Qk1(kN/m2)2堆放荷载Pk(kN)5堆放荷载作用面积S(m2)2施工活荷载动力系数1.3三、设计...
