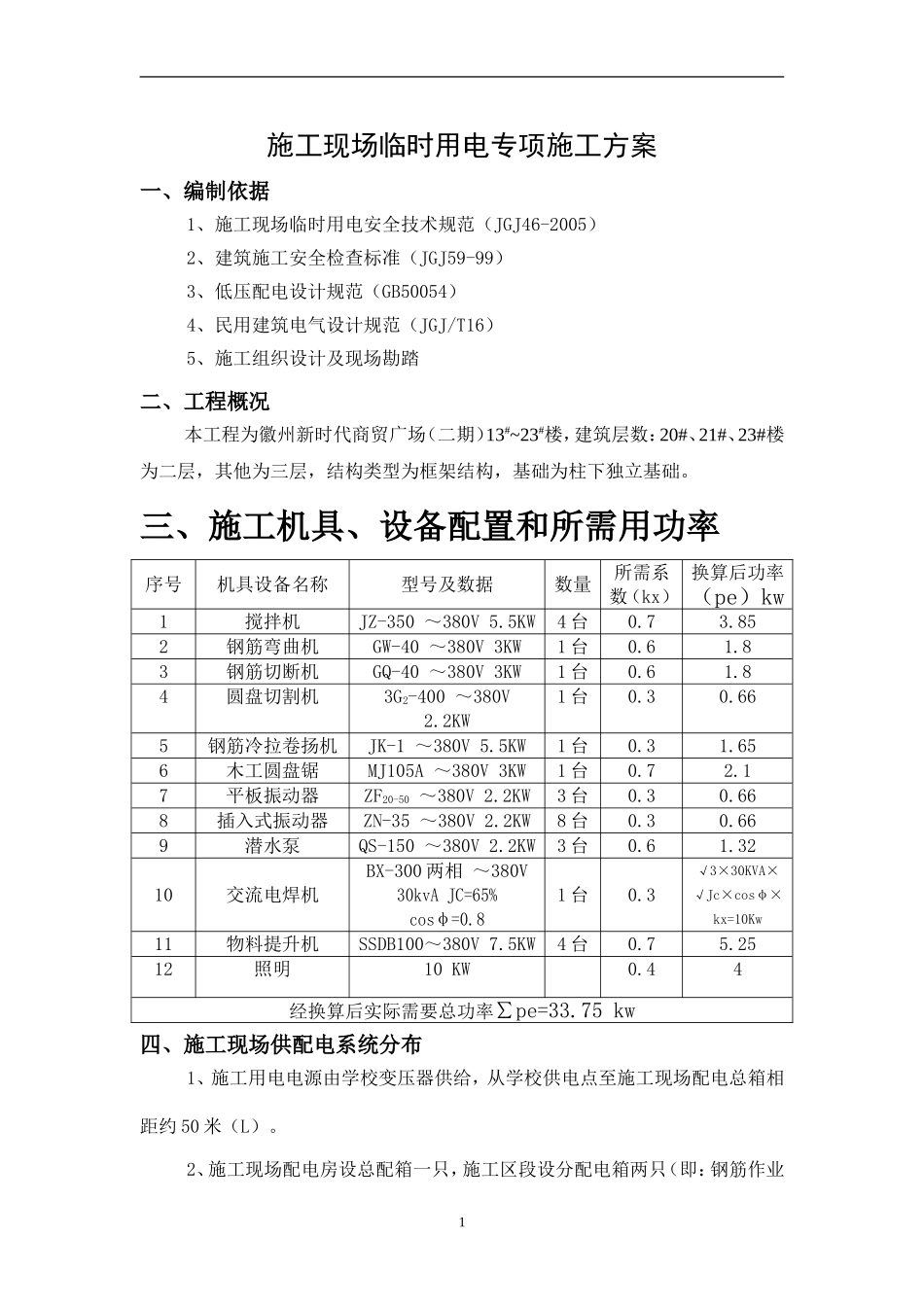

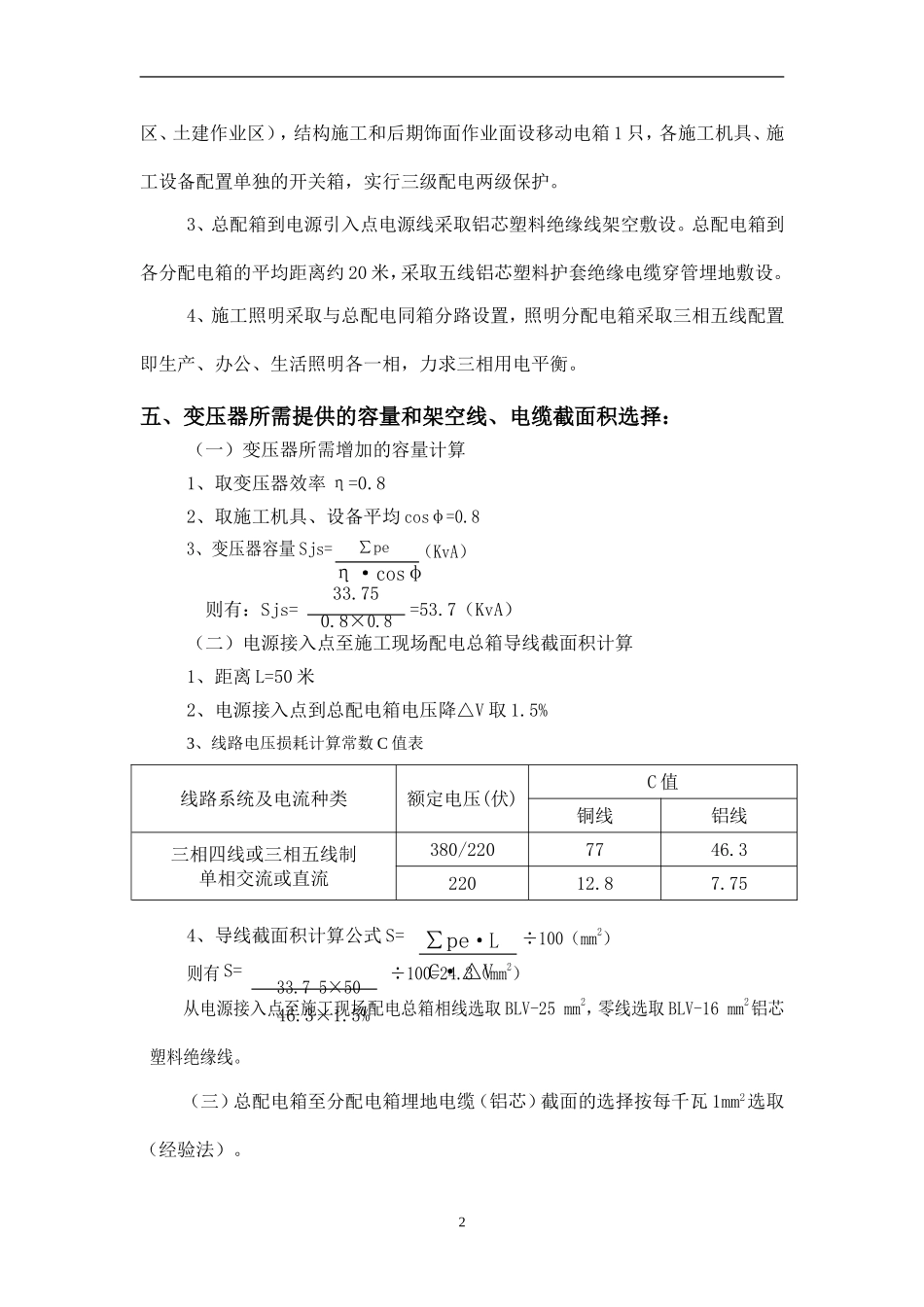

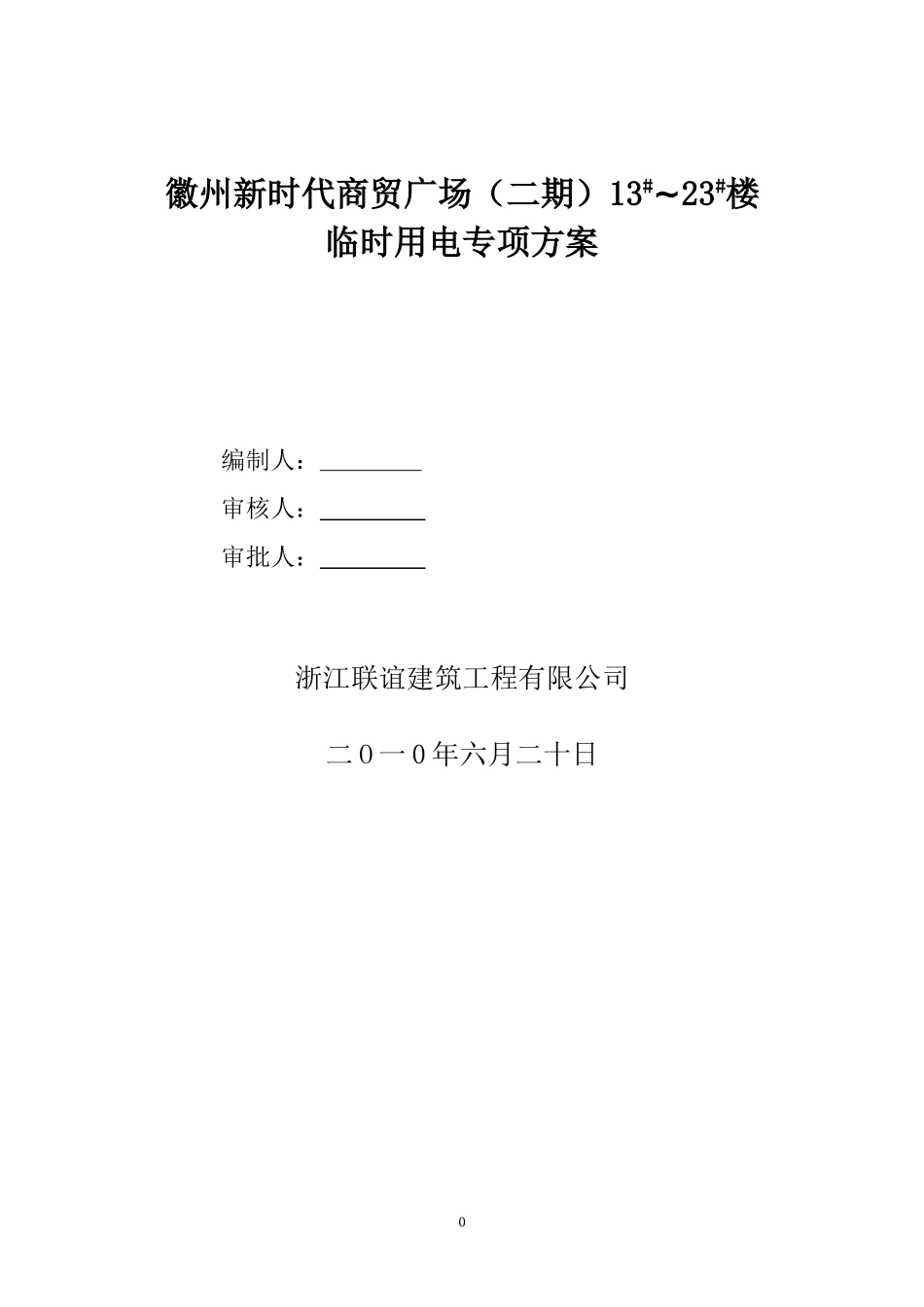

徽州新时代商贸广场（二期）13#~23#楼临时用电专项方案编制人：审核人：审批人：浙江联谊建筑工程有限公司二O一0年六月二十日0施工现场临时用电专项施工方案一、编制依据1、施工现场临时用电安全技术规范（JGJ46-2005）2、建筑施工安全检查标准（JGJ59-99）3、低压配电设计规范（GB50054）4、民用建筑电气设计规范（JGJ/T16）5、施工组织设计及现场勘踏二、工程概况本工程为徽州新时代商贸广场（二期）13#~23#楼，建筑层数：20#、21#、23#楼为二层，其他为三层，结构类型为框架结构，基础为柱下独立基础。三、施工机具、设备配置和所需用功率序号机具设备名称型号及数据数量所需系数（kx）换算后功率（pe）kw1搅拌机JZ-350～380V5.5KW4台0.73.852钢筋弯曲机GW-40～380V3KW1台0.61.83钢筋切断机GQ-40～380V3KW1台0.61.84圆盘切割机3G2-400～380V2.2KW1台0.30.665钢筋冷拉卷扬机JK-1～380V5.5KW1台0.31.656木工圆盘锯MJ105A～380V3KW1台0.72.17平板振动器ZF20-50～380V2.2KW3台0.30.668插入式振动器ZN-35～380V2.2KW8台0.30.669潜水泵QS-150～380V2.2KW3台0.61.3210交流电焊机BX-300两相～380V30kvAJC=65%cosφ=0.81台0.3√3×30KVA×√Jc×cosφ×kx=10Kw11物料提升机SSDB100～380V7.5KW4台0.75.2512照明10KW0.44经换算后实际需要总功率∑pe=33.75kw四、施工现场供配电系统分布1、施工用电电源由学校变压器供给，从学校供电点至施工现场配电总箱相距约50米（L）。2、施工现场配电房设总配箱一只，施工区段设分配电箱两只（即：钢筋作业1区、土建作业区），结构施工和后期饰面作业面设移动电箱1只，各施工机具、施工设备配置单独的开关箱，实行三级配电两级保护。3、总配箱到电源引入点电源线采取铝芯塑料绝缘线架空敷设。总配电箱到各分配电箱的平均距离约20米，采取五线铝芯塑料护套绝缘电缆穿管埋地敷设。4、施工照明采取与总配电同箱分路设置，照明分配电箱采取三相五线配置即生产、办公、生活照明各一相，力求三相用电平衡。五、变压器所需提供的容量和架空线、电缆截面积选择：（一）变压器所需增加的容量计算1、取变压器效率η=0.82、取施工机具、设备平均cosφ=0.83、变压器容量Sjs=（KvA）则有：Sjs==53.7（KvA）（二）电源接入点至施工现场配电总箱导线截面积计算1、距离L=50米2、电源接入点到总配电箱电压降△V取1.5%3、线路电压损耗计算常数C值表线路系统及电流种类额定电压(伏)C值铜线铝线三相四线或三相五线制单相交流或直流380/2207746.322012.87.754、导线截面积计算公式S=÷100（mm2）则有S=÷100=24.3（mm2）从电源接入点至施工现场配电总箱相线选取BLV-25mm2，零线选取BLV-16mm2铝芯塑料绝缘线。（三）总配电箱至分配电箱埋地电缆（铝芯）截面的选择按每千瓦1mm2选取（经验法）。∑peη·cosφ33.750.8×0.8∑pe·LC·△V33.75×5046.3×1.5%2∑P’(分配电箱控制功率)=施工机具、施工设备配置表核算后功率分部之和。如果选择铜芯电缆可在选定的铝芯电缆截面积的基础上降一个等级。例：假定选取的铝芯电缆为25mm2，且选取铜芯电缆为16mm2。（四）分配电箱至开关箱通用铜芯橡套电缆或铜芯塑料绝缘线穿管埋地导线截面积的选择：电动机额定功率（kw）通用橡套电缆铜芯塑料线焊机、照明铜芯绝缘线橡套铜芯电缆1.1～2.21.5mm230KVA(焊机)6.0mm23～5.52.5mm27.5～104.0mm2单相照明1mm2/Kw11～156.0mm218.5～2210.0mm2六、总配电箱、分配电箱、开关箱电气原理图及电器配置表总配电箱电气原理图31#2#备用至照明分配电箱至动力分配电箱总配电箱电器配置表代号电器名称电器型号规格数量备注1DK熔断器式隔离开关HR5-200/31150A1只或选HR62DK三相胶盖闸刀HK2-63/340A1只1RCD三相四线漏电断路器DZ20L-160/4300125A100mA0.2s动作1只2RCD三相四线漏电断路器DZ15LE-40/490040A50mA0.2s动作1只3DK三相胶盖闸刀HK2-100/3100A1只4DK三相胶盖闸刀HK2-100/3100A1只45DK三相胶盖闸刀HK2-100/380A1只PE、N接线端子100A4-5位2个说明：3DK、4DK、5DK可选用可视透明空开。动力分配电箱电气原理图～380V～220V分别至施工机具开关箱分别至施工机具开关箱1#分配电箱电器配置表（钢筋制作区）代号...
