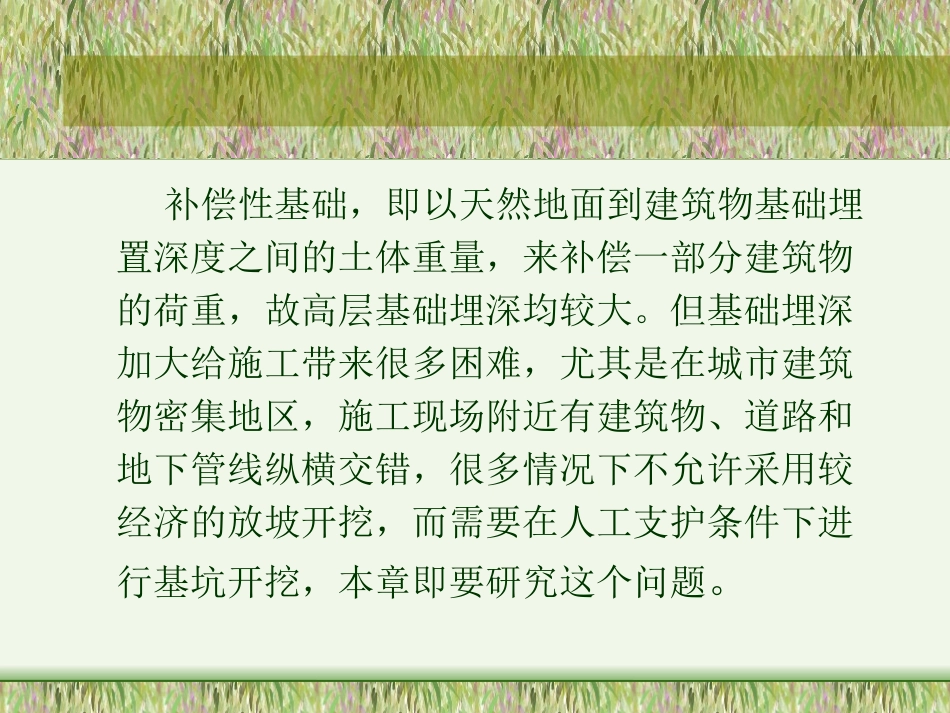

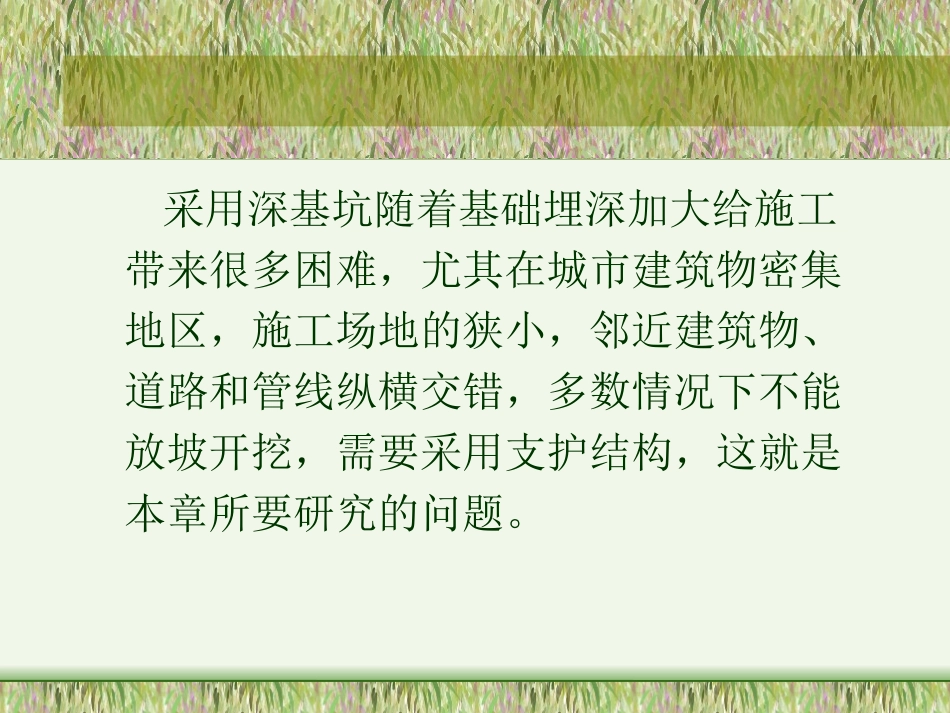

第二章深基坑的支护结构第二章深基坑的支护结构补偿性基础，即以天然地面到建筑物基础埋置深度之间的土体重量，来补偿一部分建筑物的荷重，故高层基础埋深均较大。但基础埋深加大给施工带来很多困难，尤其是在城市建筑物密集地区，施工现场附近有建筑物、道路和地下管线纵横交错，很多情况下不允许采用较经济的放坡开挖，而需要在人工支护条件下进行基坑开挖，本章即要研究这个问题。采用深基坑随着基础埋深加大给施工带来很多困难，尤其在城市建筑物密集地区，施工场地的狭小，邻近建筑物、道路和管线纵横交错，多数情况下不能放坡开挖，需要采用支护结构，这就是本章所要研究的问题。应力圆与土的抗剪强度应力圆与土的抗剪强度CφBO1σ1σ3Ocτfσctg支护结构的设计和施工，影响因素众多，不少高层建筑的支护结构费用已超过工程桩基的费用。为此，对待支护结构的设计和施工均应采取极慎重的态度，在保证施工安全的前提下，尽量做到经济合理和便于施工。第一节支护结构的选型第一节支护结构的选型•支护结构包括挡墙和支撑（或拉锚）两部分。•档墙或支撑中任何一部分的选型不当或产生破坏（包括变形过大），都会导致整个支护结构的失败。•支护结构的型式–放坡开挖–悬臂式支护结构–内撑式支护结构–拉锚式支护结构–土钉墙支护结构–环梁护壁支护结构–其它形式支护结构一.挡墙的选型（一）钢板桩1.槽钢钢板桩2.热轧锁口钢板桩（二）钢筋混凝土板桩（三）钻孔灌注桩挡墙（四）H型钢支柱（或钢筋混凝土桩支柱）（五）地下连续墙（六）深层搅拌水泥土桩挡墙（七）旋喷桩帷幕墙1.槽钢钢板桩由槽钢并排或正反扣搭接组成。槽钢长6～8m，多用于深度不超过4m的基坑。顶部宜设一道支撑或拉锚。（一）钢板桩2热轧锁口钢板桩其形式有U型、Z型、一字型、H型和组合型。U型Z型一字型该板桩截面带企口，有一定的挡水作用，顶部设圈梁，用后不再拔除，永留地基土中。适于3—6m基坑，但应用较少。（二）钢筋混凝土板桩常用Φ600—1000mm，是支护结构中应用最多的一种。宜形成排桩挡墙，顶部浇筑钢筋混凝土圈梁。但施工难以做到相切，挡水效果差。（三）钻孔灌注桩挡墙该类支护结构适用于土质较好、地下水位较低的地区。型钢或支柱按一定间距打入，支柱间设木挡板或其它挡土设施。（四）H型钢支柱（钢筋混凝土桩支柱）、木挡板支护墙（五）地下连续墙地下连续墙已是目前深基坑的主要支护结构之一。在地下结构层数多的深基坑的施工非常有利。地下连续墙常是采用“逆筑法”的支护结构的首选。天津市的华联商厦、紫金花园、鸿吉大厦、津汇广场等很多工程均采用地下连续墙方法施工。深层搅拌水泥土桩挡墙是用特制的进入土深层的深层搅拌机将喷出的水泥浆固化剂与地基土进行原位强制搅拌制成水泥土桩，相互搭接，硬化后即形成具有一定强度的壁状挡墙，既可挡土又可形成隔水帷幕。（六）深层搅拌水泥土桩挡墙（（旋喷桩帷幕墙是钻孔后，将钻杆从地基土深处逐渐上提，同时利用插入钻杆端部的旋转喷嘴，将水泥浆固化剂喷入地基土中，形成水泥土桩，桩体相连形成帷幕墙。旋喷桩帷幕墙可用作支护结构挡墙，也可用于挡水。（七）旋喷桩帷幕墙•当基坑深度较大，悬臂挡墙的强度和变形不能满足要求时，需增设支撑系统。•支撑系统有–基坑内支撑–基坑外拉锚（顶部拉锚土层锚杆拉锚）•常用的有–钢结构支撑–钢筋混凝土支撑二.支撑（拉锚）的选型1钢管支撑对撑（一）钢结构支撑1钢管支撑角撑（一）钢结构支撑钢管支撑示意图(一)钢结构支撑2型钢支撑型钢支撑主要采用H型钢，用螺栓连接，为工具式钢支撑，现场组装方便，可重复使用。有角撑、对撑、桁架式支撑，还有圆形、拱形和椭圆形等形状的支撑。圆形支撑（二）钢筋混凝土支撑第二节支护结构计算第二节支护结构计算一.支护结构的破坏形式和计算内容•支护结构可分为两类：–重力式支护结构–非重力式支护结构•重力式包括深层搅拌水泥土桩挡墙–旋喷桩帷幕墙•非重力式包括钢板桩、钢筋混凝土预制桩、钻孔灌注桩挡墙、地下连续墙等。•包括强度破坏稳定性破坏。•Ⅰ强度破坏（非重力式）•1拉锚破坏或支撑压曲•地面荷载增加过多、（一）非重力...
