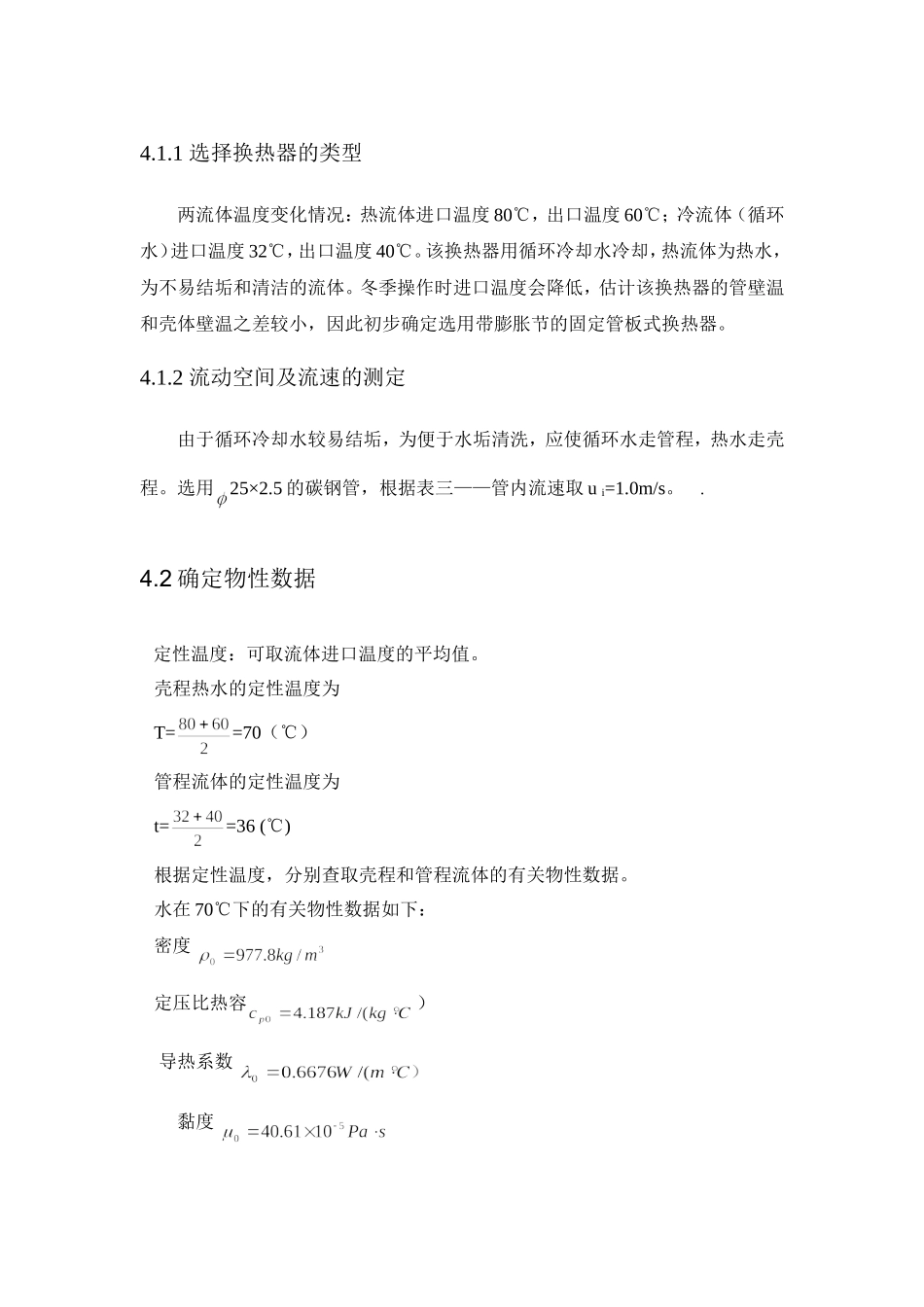

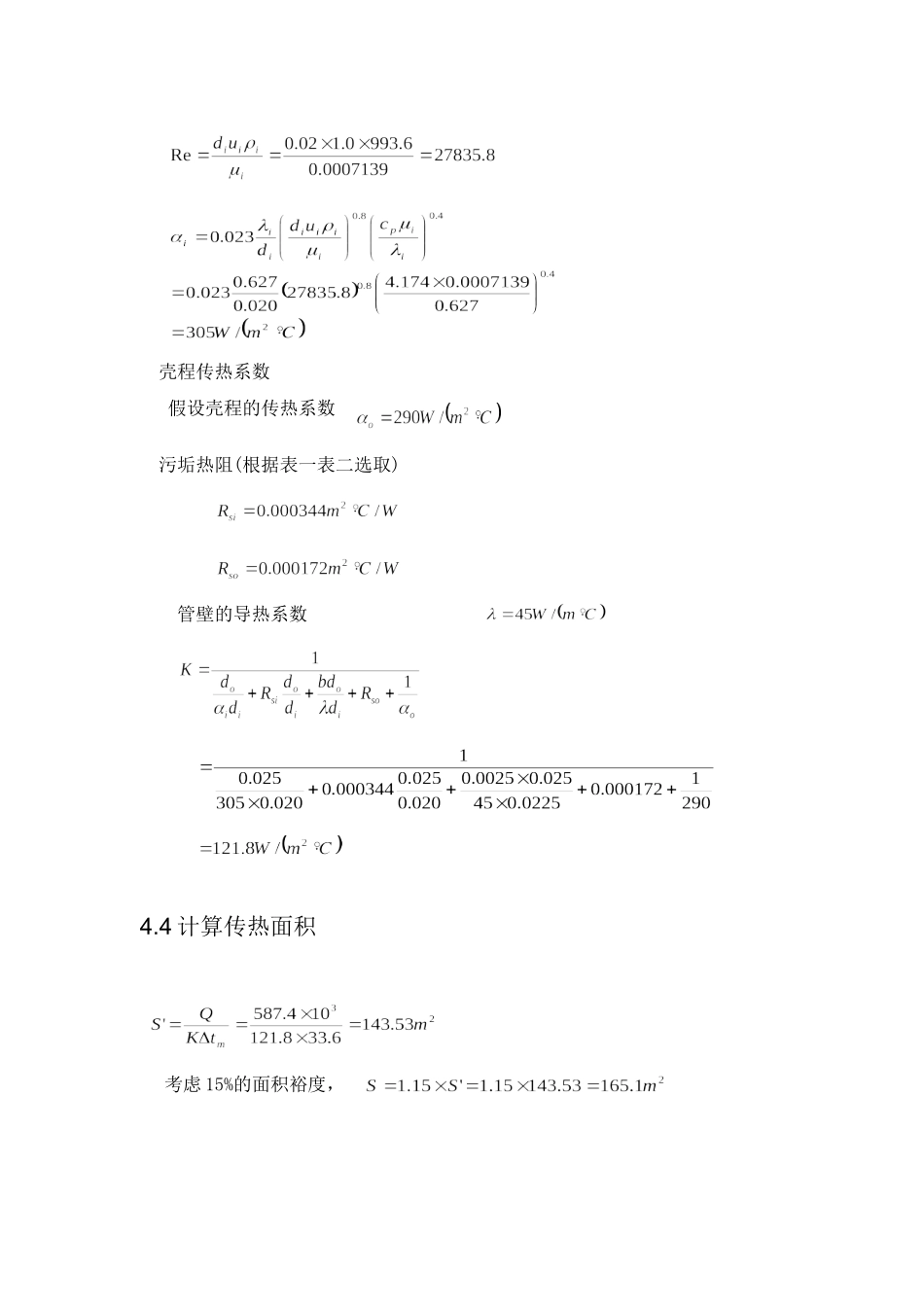

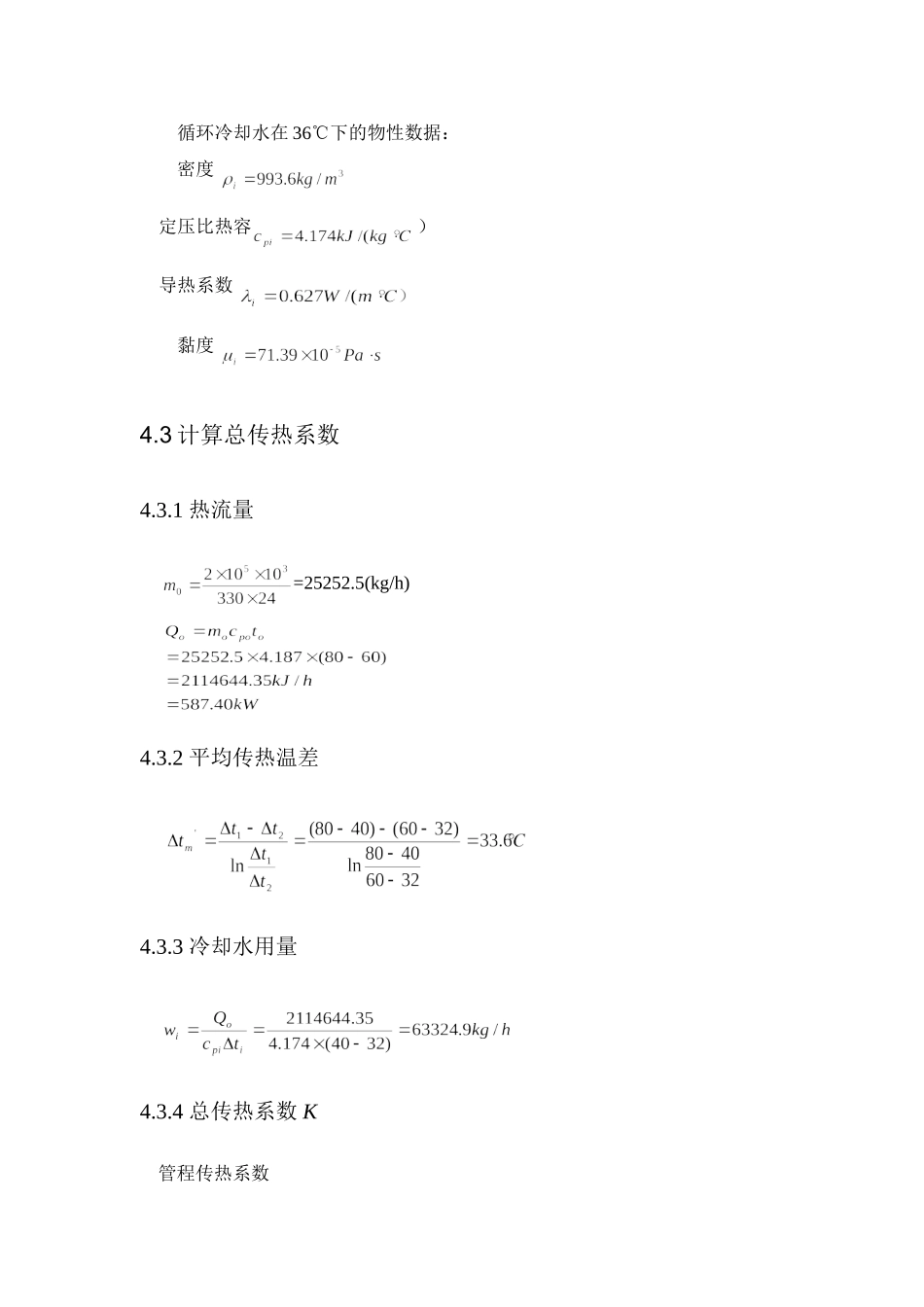

4.1.1选择换热器的类型两流体温度变化情况：热流体进口温度80℃，出口温度60℃；冷流体（循环水）进口温度32℃，出口温度40℃。该换热器用循环冷却水冷却，热流体为热水，为不易结垢和清洁的流体。冬季操作时进口温度会降低，估计该换热器的管壁温和壳体壁温之差较小，因此初步确定选用带膨胀节的固定管板式换热器。4.1.2流动空间及流速的测定由于循环冷却水较易结垢，为便于水垢清洗，应使循环水走管程，热水走壳程。选用25×2.5的碳钢管，根据表三——管内流速取ui=1.0m/s。.4.2确定物性数据定性温度：可取流体进口温度的平均值。壳程热水的定性温度为T==70（℃）管程流体的定性温度为t==36(℃)根据定性温度，分别查取壳程和管程流体的有关物性数据。水在70℃下的有关物性数据如下：密度定压比热容）导热系数黏度循环冷却水在36℃下的物性数据：密度定压比热容）导热系数黏度4.3计算总传热系数4.3.1热流量=25252.5(kg/h)4.3.2平均传热温差4.3.3冷却水用量4.3.4总传热系数K管程传热系数壳程传热系数假设壳程的传热系数污垢热阻(根据表一表二选取)管壁的导热系数4.4计算传热面积考虑15%的面积裕度，4.5工艺结构尺寸4.5.1管径和管内流速选用传热管(碳钢),取管内流速4.5.2管程数和传热管数依据传热管内径和流速确定单程传热管数按单程管计算,所需的传热管长度为按单程管设计,传热管过程,宜采用多管程结构。现取传热管长，则该换热器管程程数为传热管总根数4.5.3平均传热温差校正及壳程数平均传热温差校正系数按单壳程,2管程结构,温差校正系数应查附图六——对数平均温度校正系数。但的点在图上难以读出，因而相应以1/R代替R，PR代替P，查同一图线，可得平均传热温差
