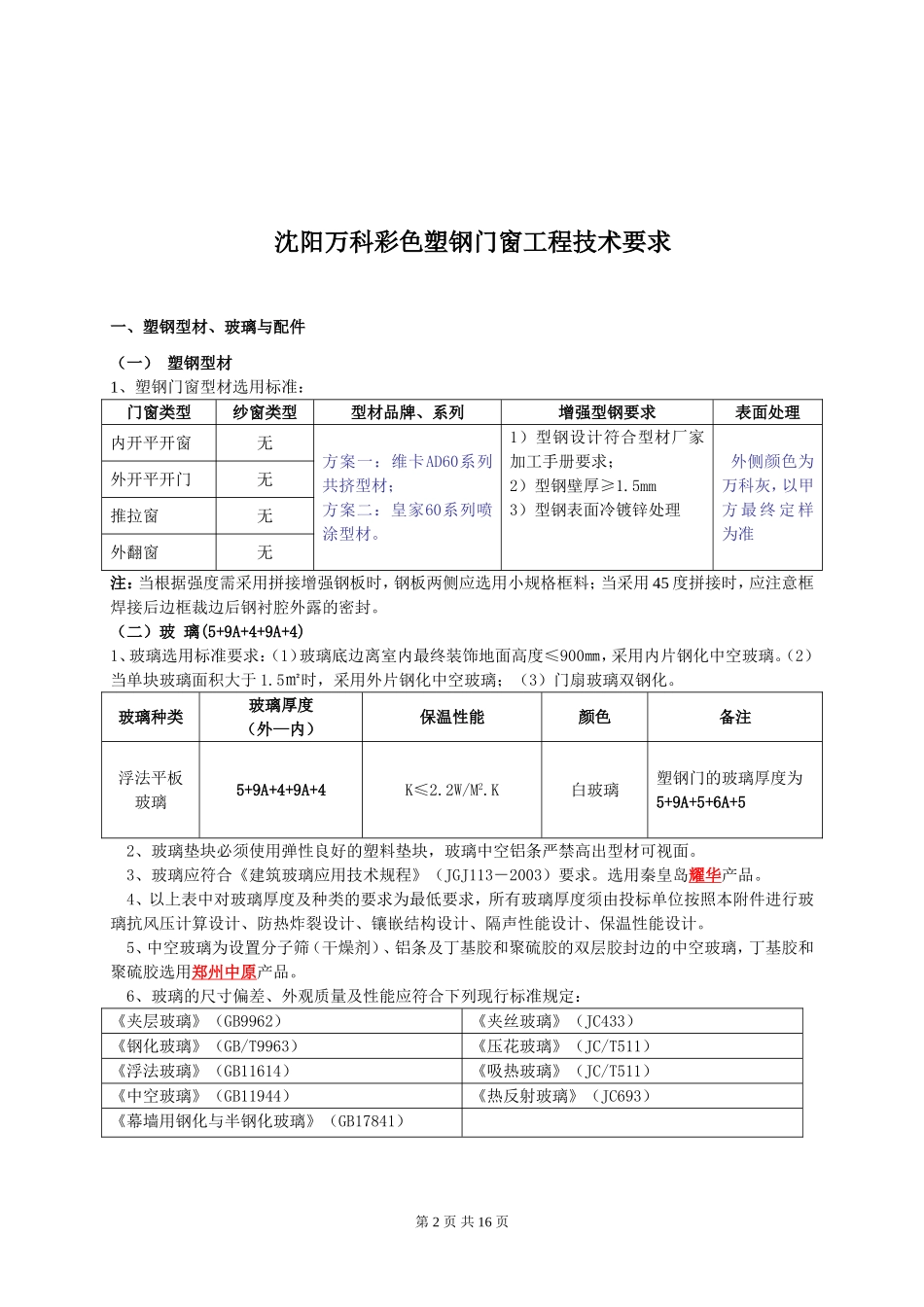

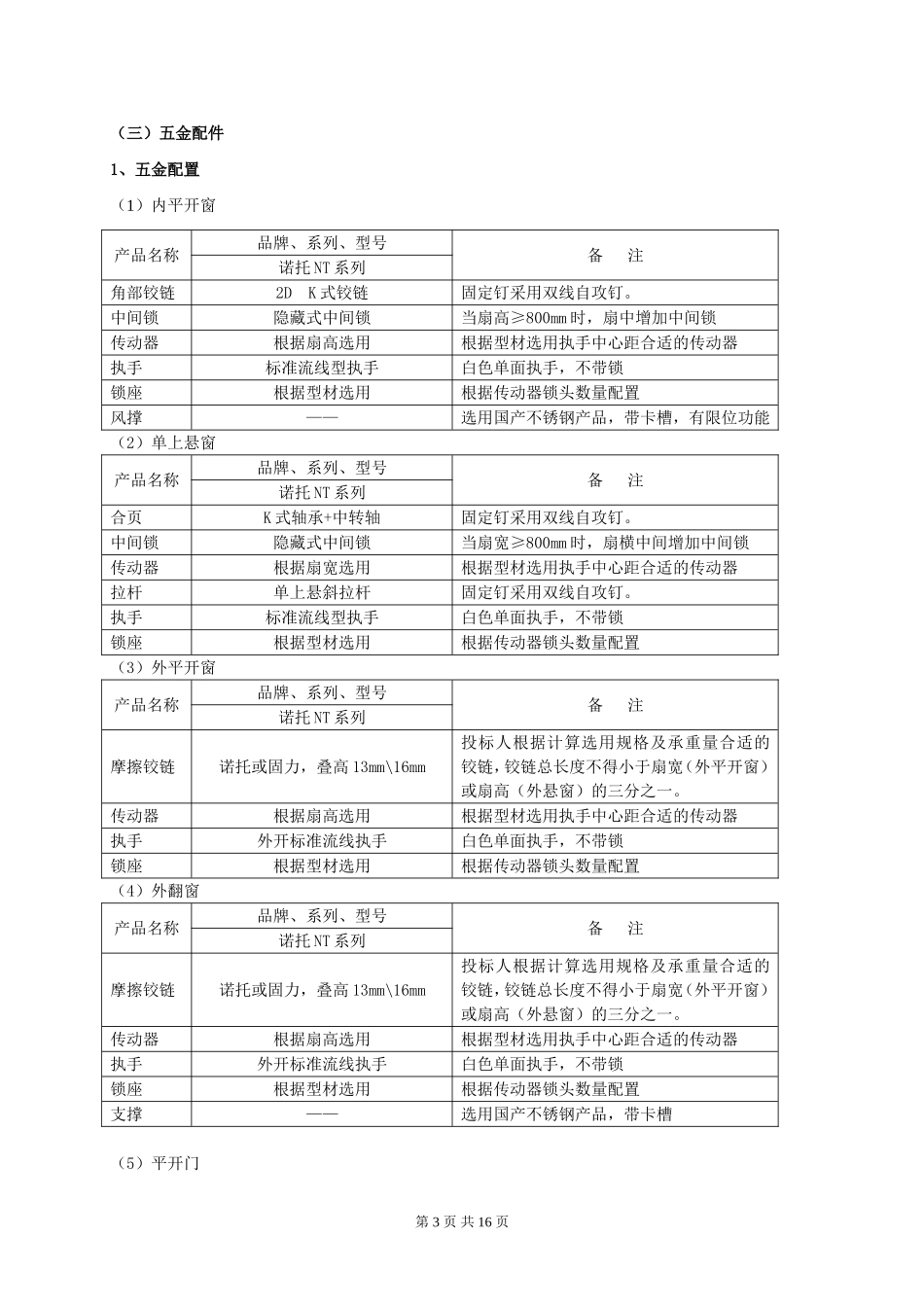

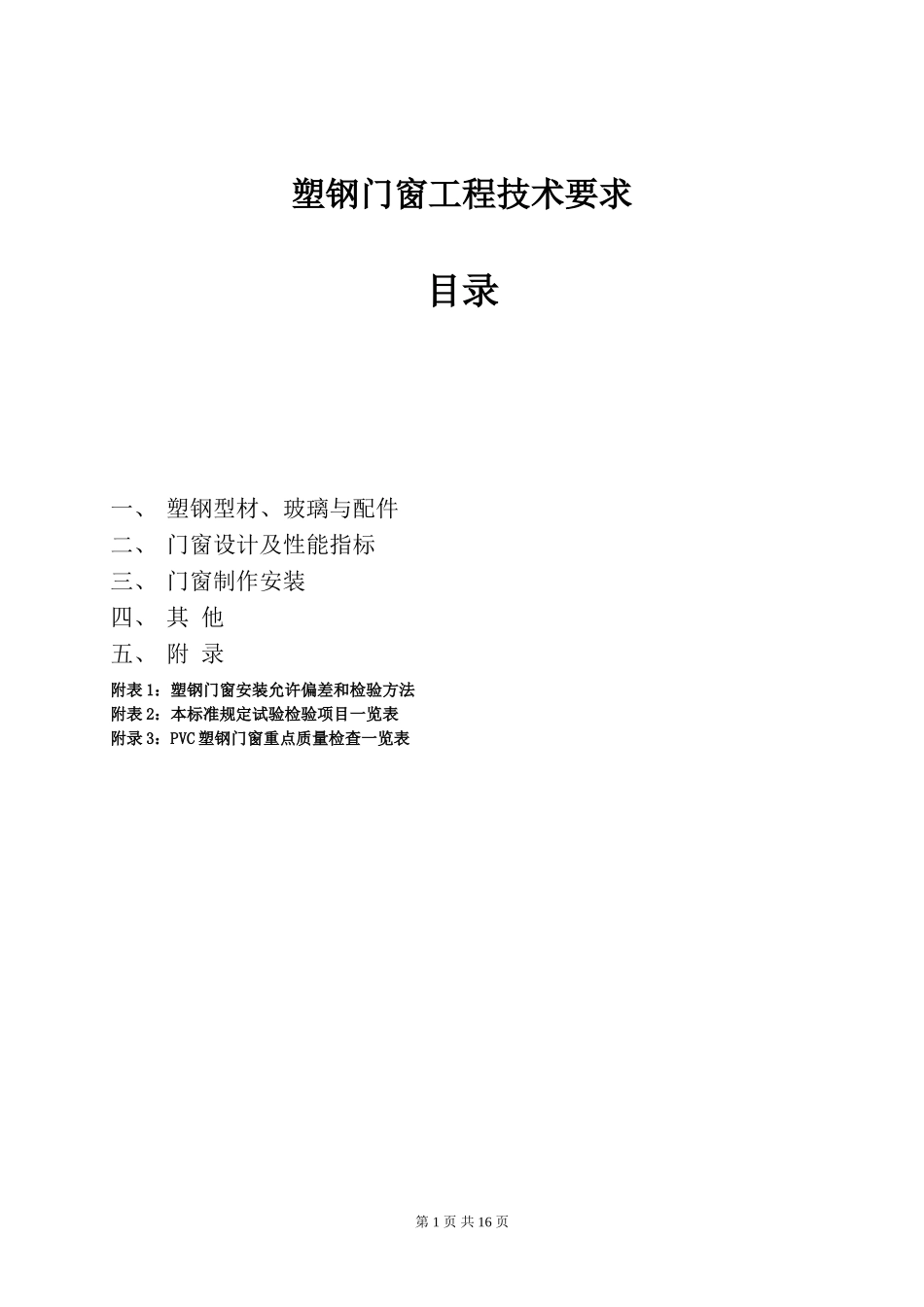

塑钢门窗工程技术要求目录一、塑钢型材、玻璃与配件二、门窗设计及性能指标三、门窗制作安装四、其他五、附录附表1：塑钢门窗安装允许偏差和检验方法附表2：本标准规定试验检验项目一览表附录3：PVC塑钢门窗重点质量检查一览表第1页共16页沈阳万科彩色塑钢门窗工程技术要求一、塑钢型材、玻璃与配件（一）塑钢型材1、塑钢门窗型材选用标准：门窗类型纱窗类型型材品牌、系列增强型钢要求表面处理内开平开窗无方案一：维卡AD60系列共挤型材；方案二：皇家60系列喷涂型材。1）型钢设计符合型材厂家加工手册要求；2）型钢壁厚≥1.5mm3）型钢表面冷镀锌处理外侧颜色为万科灰，以甲方最终定样为准外开平开门无推拉窗无外翻窗无注：当根据强度需采用拼接增强钢板时，钢板两侧应选用小规格框料；当采用45度拼接时，应注意框焊接后边框裁边后钢衬腔外露的密封。（二）玻璃(5+9A+4+9A+4)1、玻璃选用标准要求：（1）玻璃底边离室内最终装饰地面高度≤900㎜，采用内片钢化中空玻璃。（2）当单块玻璃面积大于1.5㎡时，采用外片钢化中空玻璃；（3）门扇玻璃双钢化。玻璃种类玻璃厚度（外—内）保温性能颜色备注浮法平板玻璃5+9A+4+9A+4K≤2.2W/M2.K白玻璃塑钢门的玻璃厚度为5+9A+5+6A+52、玻璃垫块必须使用弹性良好的塑料垫块，玻璃中空铝条严禁高出型材可视面。3、玻璃应符合《建筑玻璃应用技术规程》（JGJ113－2003）要求。选用秦皇岛耀华产品。4、以上表中对玻璃厚度及种类的要求为最低要求，所有玻璃厚度须由投标单位按照本附件进行玻璃抗风压计算设计、防热炸裂设计、镶嵌结构设计、隔声性能设计、保温性能设计。5、中空玻璃为设置分子筛（干燥剂）、铝条及丁基胶和聚硫胶的双层胶封边的中空玻璃，丁基胶和聚硫胶选用郑州中原产品。6、玻璃的尺寸偏差、外观质量及性能应符合下列现行标准规定：《夹层玻璃》（GB9962）《夹丝玻璃》（JC433）《钢化玻璃》（GB/T9963）《压花玻璃》（JC/T511）《浮法玻璃》（GB11614）《吸热玻璃》（JC/T511）《中空玻璃》（GB11944）《热反射玻璃》（JC693）《幕墙用钢化与半钢化玻璃》（GB17841）第2页共16页（三）五金配件1、五金配置（1）内平开窗产品名称品牌、系列、型号备注诺托NT系列角部铰链2DK式铰链固定钉采用双线自攻钉。中间锁隐藏式中间锁当扇高≥800mm时，扇中增加中间锁传动器根据扇高选用根据型材选用执手中心距合适的传动器执手标准流线型执手白色单面执手，不带锁锁座根据型材选用根据传动器锁头数量配置风撑——选用国产不锈钢产品，带卡槽，有限位功能（2）单上悬窗产品名称品牌、系列、型号备注诺托NT系列合页K式轴承+中转轴固定钉采用双线自攻钉。中间锁隐藏式中间锁当扇宽≥800mm时，扇横中间增加中间锁传动器根据扇宽选用根据型材选用执手中心距合适的传动器拉杆单上悬斜拉杆固定钉采用双线自攻钉。执手标准流线型执手白色单面执手，不带锁锁座根据型材选用根据传动器锁头数量配置（3）外平开窗产品名称品牌、系列、型号备注诺托NT系列摩擦铰链诺托或固力，叠高13mm\16mm投标人根据计算选用规格及承重量合适的铰链，铰链总长度不得小于扇宽（外平开窗）或扇高（外悬窗）的三分之一。传动器根据扇高选用根据型材选用执手中心距合适的传动器执手外开标准流线执手白色单面执手，不带锁锁座根据型材选用根据传动器锁头数量配置（4）外翻窗产品名称品牌、系列、型号备注诺托NT系列摩擦铰链诺托或固力，叠高13mm\16mm投标人根据计算选用规格及承重量合适的铰链，铰链总长度不得小于扇宽（外平开窗）或扇高（外悬窗）的三分之一。传动器根据扇高选用根据型材选用执手中心距合适的传动器执手外开标准流线执手白色单面执手，不带锁锁座根据型材选用根据传动器锁头数量配置支撑——选用国产不锈钢产品，带卡槽（5）平开门第3页共16页产品名称品牌、系列、型号备注诺托NT系列角部铰链A式转轴式固定钉采用双线自攻钉外开门铰链塑盖与型材同色中间铰链A式转轴式——传动器根据门扇高度选用根据型材选用执手中心距合适的传动器锁点距离扇角部不得大于200mm执手室内标准流线执手室外假执手增加门磁碰装置（1套）；外侧假执手（同型材室外侧颜色），内...
