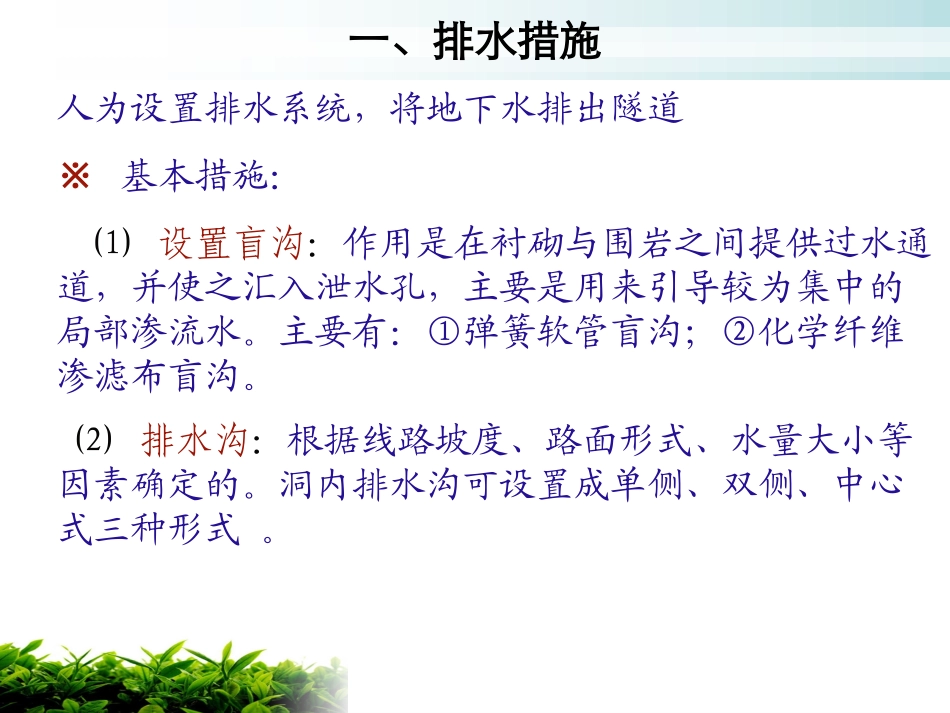

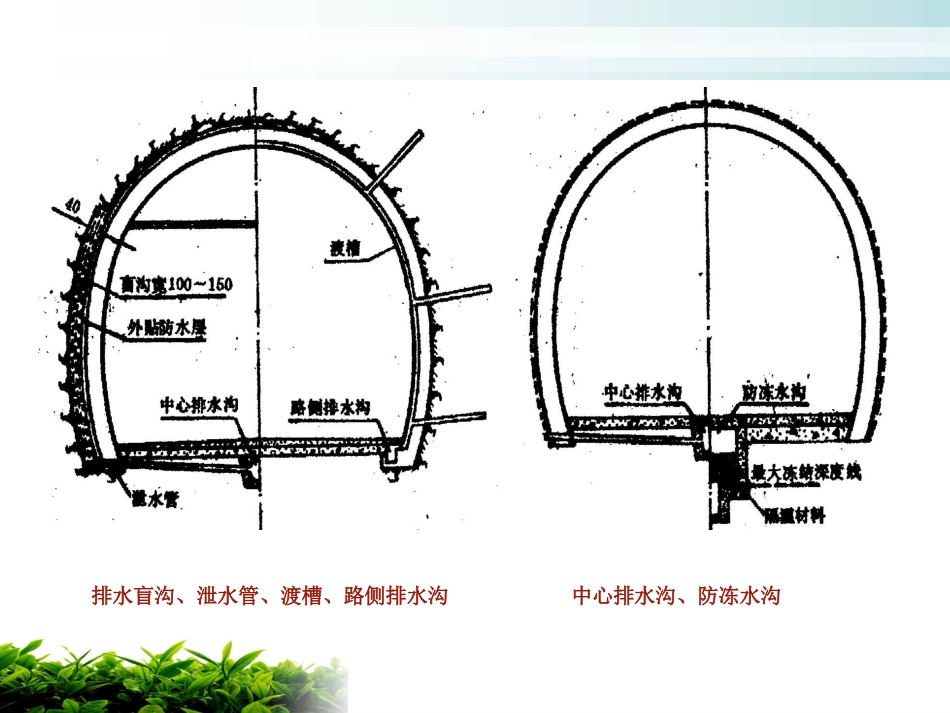

隧道水害及防水人为设置排水系统，将地下水排出隧道※基本措施：⑴设置盲沟：作用是在衬砌与围岩之间提供过水通道，并使之汇入泄水孔，主要是用来引导较为集中的局部渗流水。主要有：①弹簧软管盲沟；②化学纤维渗滤布盲沟。⑵排水沟：根据线路坡度、路面形式、水量大小等因素确定的。洞内排水沟可设置成单侧、双侧、中心式三种形式。一、排水措施排水盲沟、泄水管、渡槽、路侧排水沟中心排水沟、防冻水沟弹簧软管盲沟引排局部渗水渗滤布盲沟汇集引排大面积渗透图中心水沟图中心水沟404022％～％～3%3%泄水槽每三根轨枕设一道泄水槽每三根轨枕设一道轨面轨面5303013.213.2606011.211.212.612.6222234.634.611.211.26060303010101010121255222224024028281212551515202023.223.2图侧式水沟图侧式水沟750750间距间距404033％％泄水孔泄水孔3×10(3×10(高高××宽宽))5522222525151.3151.3101060602020404012124040101015151212⑶泄水孔：泄水孔是设于衬砌边墙下部的出水孔道，它将盲沟流来的水直接泄入隧道内的纵向排水沟。泄水孔的施作，有两种方法：①在立边墙模板时，就安设泄水管，并特别注意使其里端与盲沟接通，外端穿过模板。泄水管可用钢管，竹管，塑料管、蜡封纸管等。这种方法主要用于水量较大时。②当水量较小时，则可以待模筑边墙混凝土拆模后，再根据记录的盲沟位置钻泄水孔。泄水孔的位置应按设计要求设置。二、防水措施隧道衬砌具有一定的防水能力，防止地下水渗入。•防水设施：通过一定压力将防水浆液注入到衬砌外面回填空隙和围岩的节理裂隙内，围绕衬砌，以起到保护衬砌的防水层作用压注外贴防水层1、防水砂浆抹砌防水层：水泥、水玻璃、素灰浆（5mm）2、喷浆防水层：防水砂浆（两次12~40mm)3、喷涂防水层：乳化沥青、环氧树脂等使用内贴防水层二、防水措施•防水设施：1、衬砌结构采用防水混凝土2、加强施工缝和伸缩缝的防水压浆或堵漏3、对结构缺陷进行防水处理（1）石质衬砌：喷涂防水层（2）混凝土衬砌：处理缺陷处的防水加强结构层防水截水：就是在隧道以外将地表水和地下水疏导截流，使不进入隧道工程范围内。措施：上游泄水洞、井点降水、开沟疏导等截水措施三、截水措施以衬砌混凝土为基本防水层，以其它防水材料为辅助防水层，阻隔地下水，使之不能进人隧道内的防水措施，必要时还可以采用注浆堵水措施。堵水措施可以较好地保护地下水环境。※基本措施：①喷射混凝土堵水，采用防水材料；②塑料板堵水：在初支后、二次支护前铺设；③模筑混凝土衬砌堵水：模筑混凝土本身就具有一定的抗渗阻水性能，对于施工缝，沉降缝，伸缩缝处，可采用止水带；④注浆堵水：超前注浆、事后注浆。四、堵水措施※注浆方式：•①前进式；②后退式；③一次全孔注浆方式•注浆液：•①水泥浆；②水泥-水玻璃；③丙烯酰胺类浆液四、堵水措施
