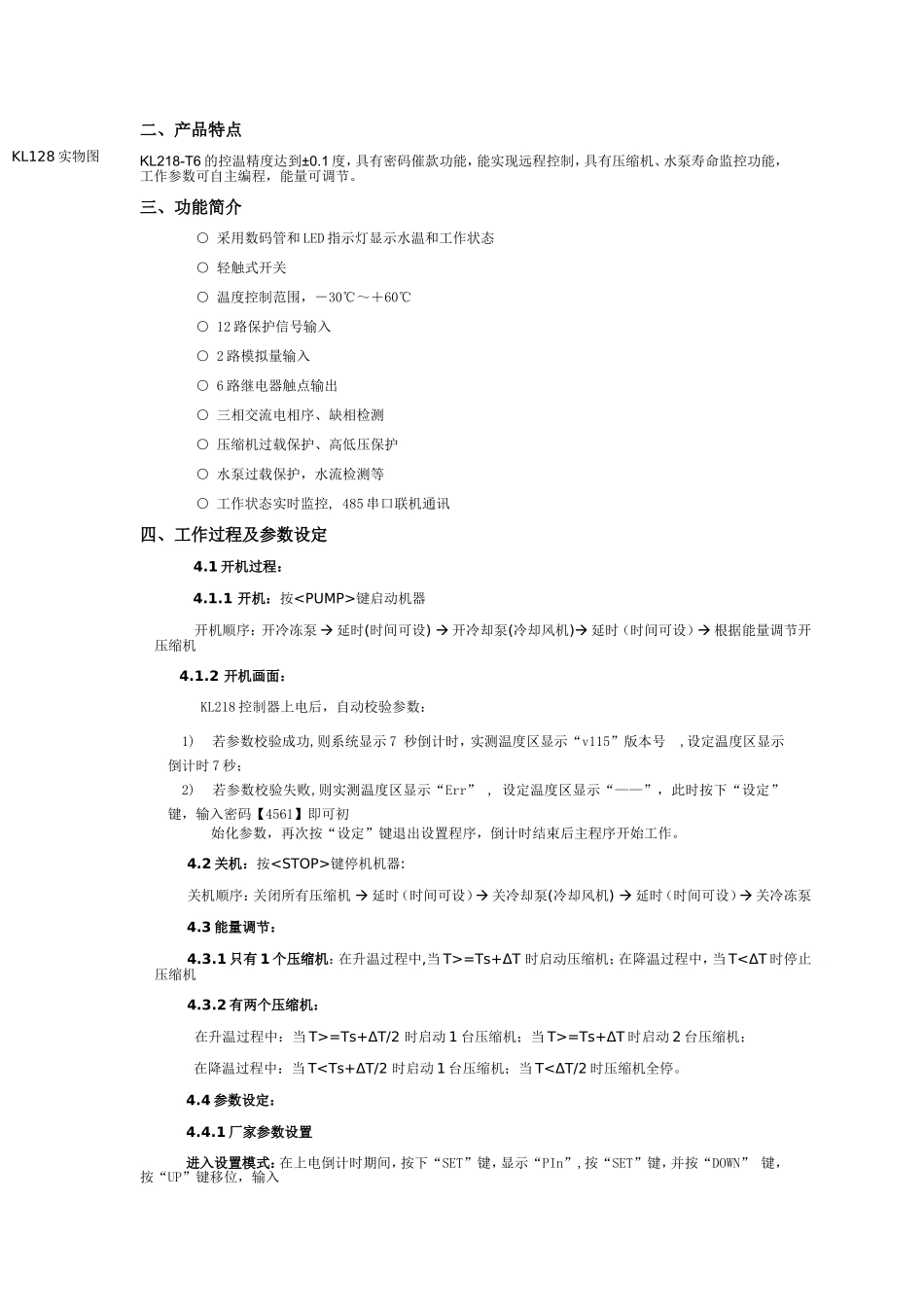

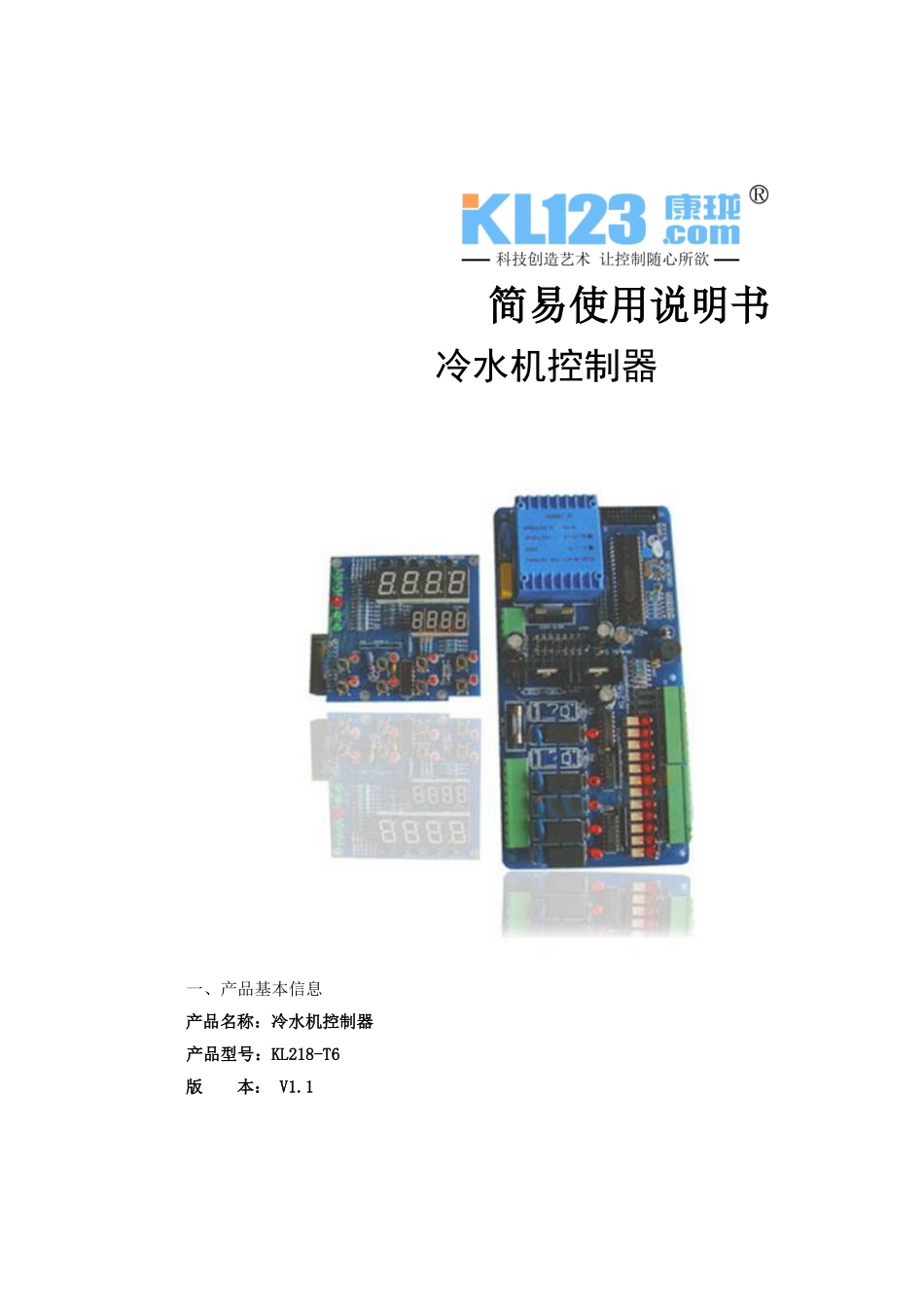

简易使用说明书冷水机控制器一、产品基本信息产品名称:冷水机控制器产品型号:KL218-T6版本:V1.1二、产品特点KL218-T6的控温精度达到±0.1度,具有密码催款功能,能实现远程控制,具有压缩机、水泵寿命监控功能,工作参数可自主编程,能量可调节。三、功能简介○采用数码管和LED指示灯显示水温和工作状态○轻触式开关○温度控制范围,-30℃~+60℃○12路保护信号输入○2路模拟量输入○6路继电器触点输出○三相交流电相序、缺相检测○压缩机过载保护、高低压保护○水泵过载保护,水流检测等○工作状态实时监控,485串口联机通讯四、工作过程及参数设定4.1开机过程:4.1.1开机:按
键启动机器开机顺序:开冷冻泵à延时(时间可设)à开冷却泵(冷却风机)à延时(时间可设)à根据能量调节开压缩机4.1.2开机画面:KL218控制器上电后,自动校验参数:1)若参数校验成功,则系统显示7秒倒计时,实测温度区显示“v115”版本号,设定温度区显示倒计时7秒;2)若参数校验失败,则实测温度区显示“Err”,设定温度区显示“——”,此时按下“设定”键,输入密码【4561】即可初始化参数,再次按“设定”键退出设置程序,倒计时结束后主程序开始工作。4.2关机:按键停机机器:关机顺序:关闭所有压缩机à延时(时间可设)à关冷却泵(冷却风机)à延时(时间可设)à关冷冻泵4.3能量调节:4.3.1只有1个压缩机:在升温过程中,当T>=Ts+ΔT时启动压缩机;在降温过程中,当T<ΔT时停止压缩机4.3.2有两个压缩机:在升温过程中:当T>=Ts+ΔT/2时启动1台压缩机;当T>=Ts+ΔT时启动2台压缩机;在降温过程中:当T
