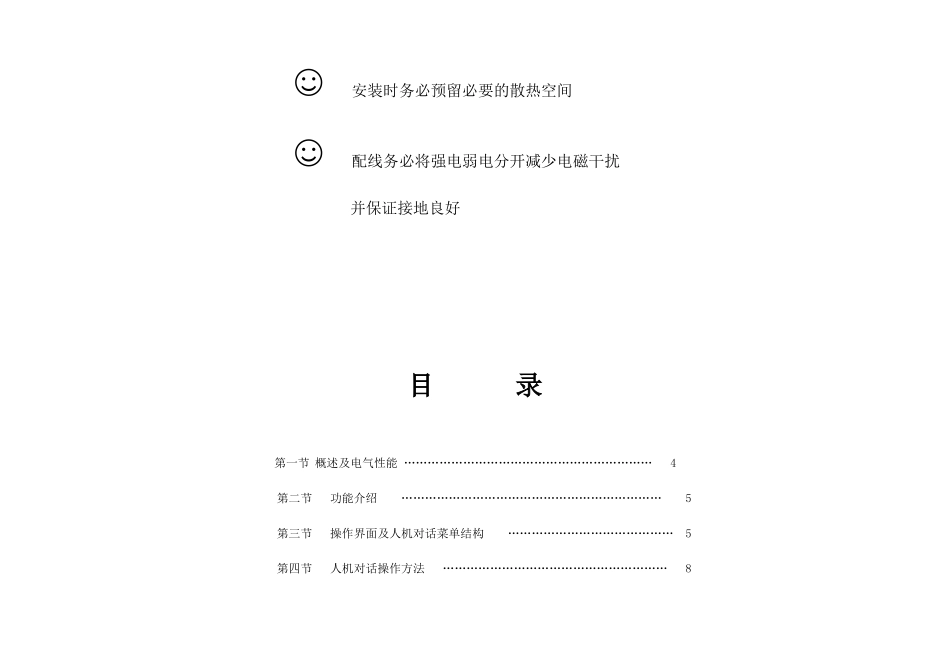

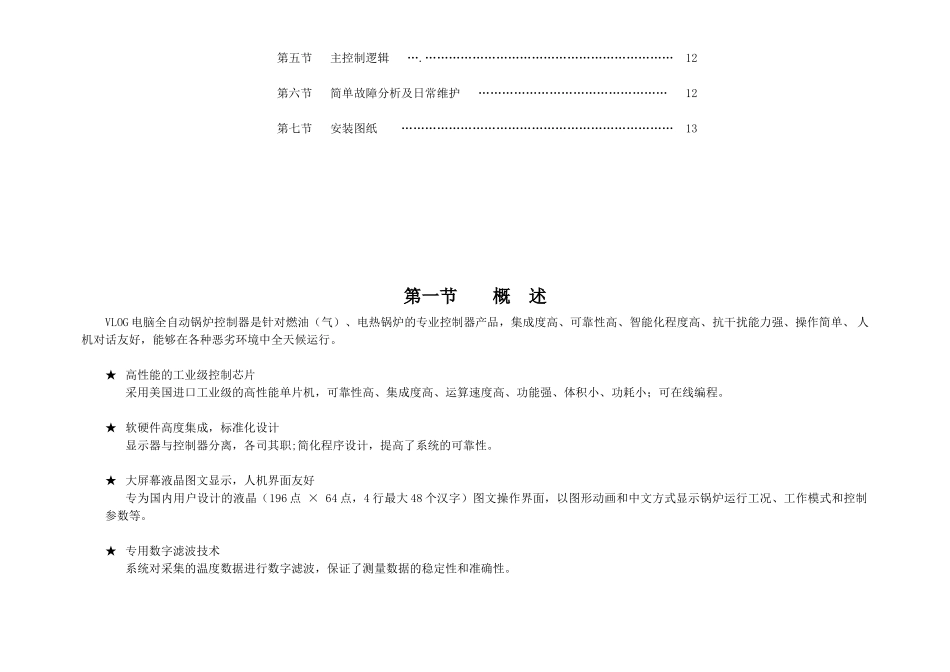

微 逻 辑 锅 炉 控 制 器用 户 手 册BC1 型 4 行液晶显示电热/燃油（气）常压/承压/蒸汽 注 意 事 项☺ 使用前请仔细阅读本手册☺ 只有专业人员才允许安装调试控制器☺ 安装时务必预留必要的散热空间☺ 配线务必将强电弱电分开减少电磁干扰并保证接地良好目 录第一节 概述及电气性能 ……………………………………………………… 4 第二节 功能介绍 ………………………………………………………… 5 第三节 操作界面及人机对话菜单结构 …………………………………… 5 第四节 人机对话操作方法 ………………………………………………… 8 第五节 主控制逻辑 ….……………………………………………………… 12 第六节 简单故障分析及日常维护 ………………………………………… 12 第七节 安装图纸 …………………………………………………………… 13第一节 概 述VLOG 电脑全自动锅炉控制器是针对燃油（气）、电热锅炉的专业控制器产品，集成度高、可靠性高、智能化程度高、抗干扰能力强、操作简单、 人机对话友好，能够在各种恶劣环境中全天候运行。★ 高性能的工业级控制芯片采用美国进口工业级的高性能单片机，可靠性高、集成度高、运算速度高、功能强、体积小、功耗小；可在线编程。★ 软硬件高度集成，标准化设计显示器与控制器分离，各司其职;简化程序设计，提高了系统的可靠性。★ 大屏幕液晶图文显示，人机界面友好专为国内用户设计的液晶（196 点 × 64 点，4 行最大 48 个汉字）图文操作界面，以图形动画和中文方式显示锅炉运行工况、工作模式和控制参数等。★ 专用数字滤波技术系统对采集的温度数据进行数字滤波，保证了测量数据的稳定性和准确性。★ 开关量光电隔离措施系统所有输入输出端口都采取了专门的光电隔离措施，有效阻断干扰通道，提高抗干扰能力。★ 内置网络接口与网络通讯协议485 工业通讯总线接口，连接上位计算机可组成锅炉控制监控系统，亦可与锅炉 DCS 集散控制系统或楼宇综合智能控制系统(BAS)驳接。技术指标：1、开关量输入：最大 15 路光电隔离输入。控制器 8 路（可选择 12 路输入），显示器 3 路。2、继电器输出：最大 11 路继电器输出（电锅炉通常 3 组电热管控制，最大 7 路电热管回路控制）3、模拟量检测：1 路 4～20mA 压力检测 3 路 Pt100 温度检测4、显示界面：满屏 48 个 16×16 点汉字（4 行，每行 ...
