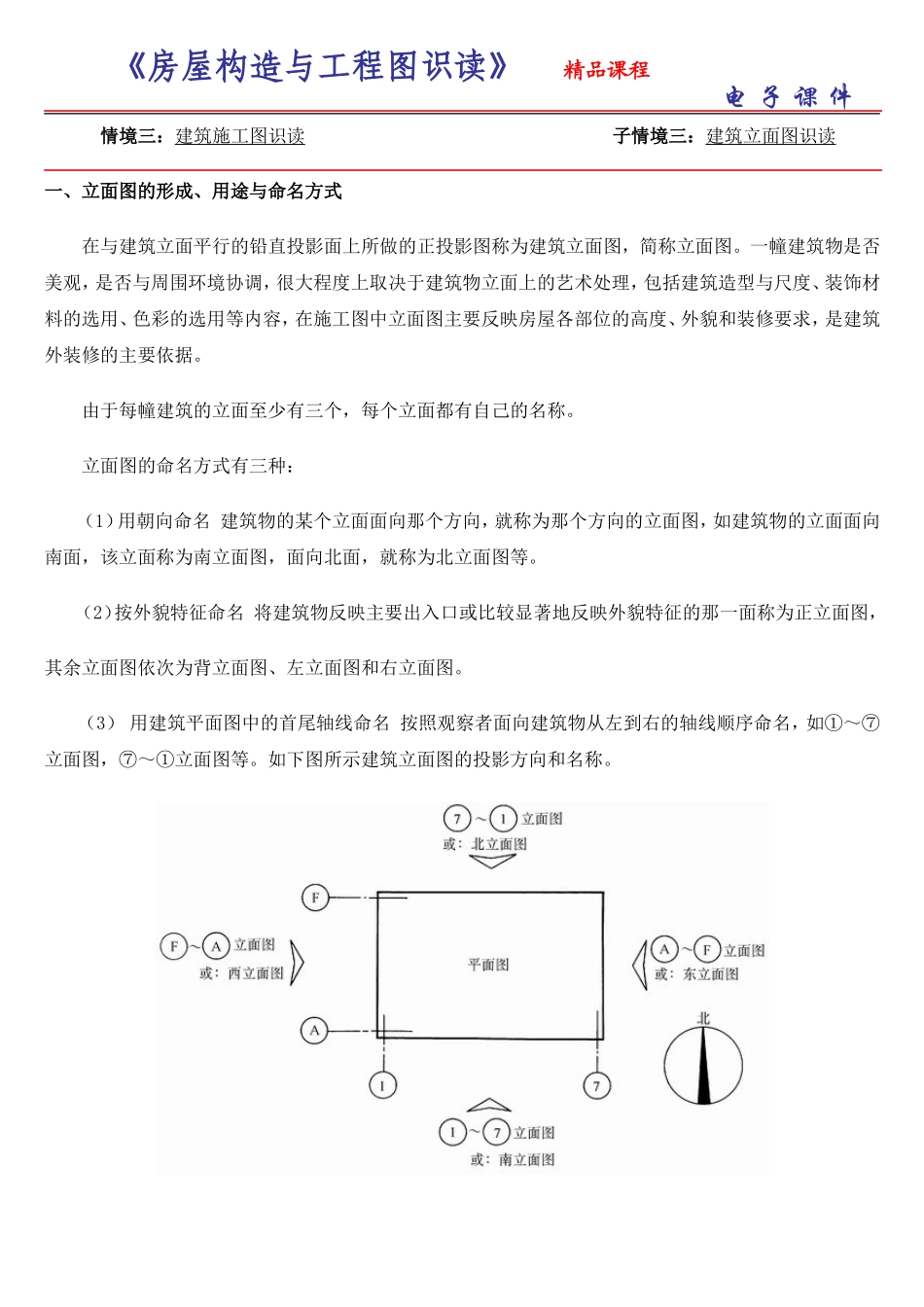

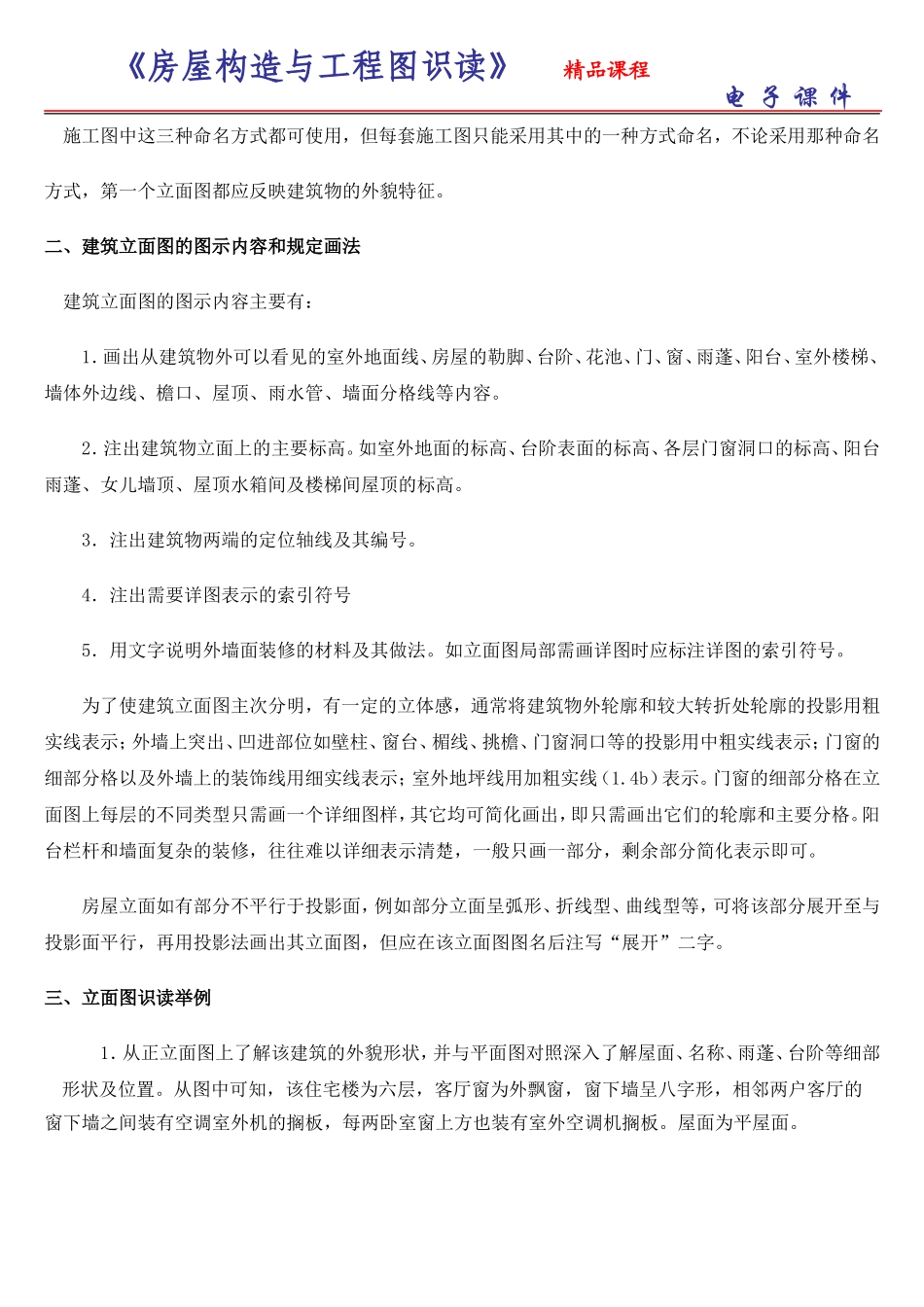

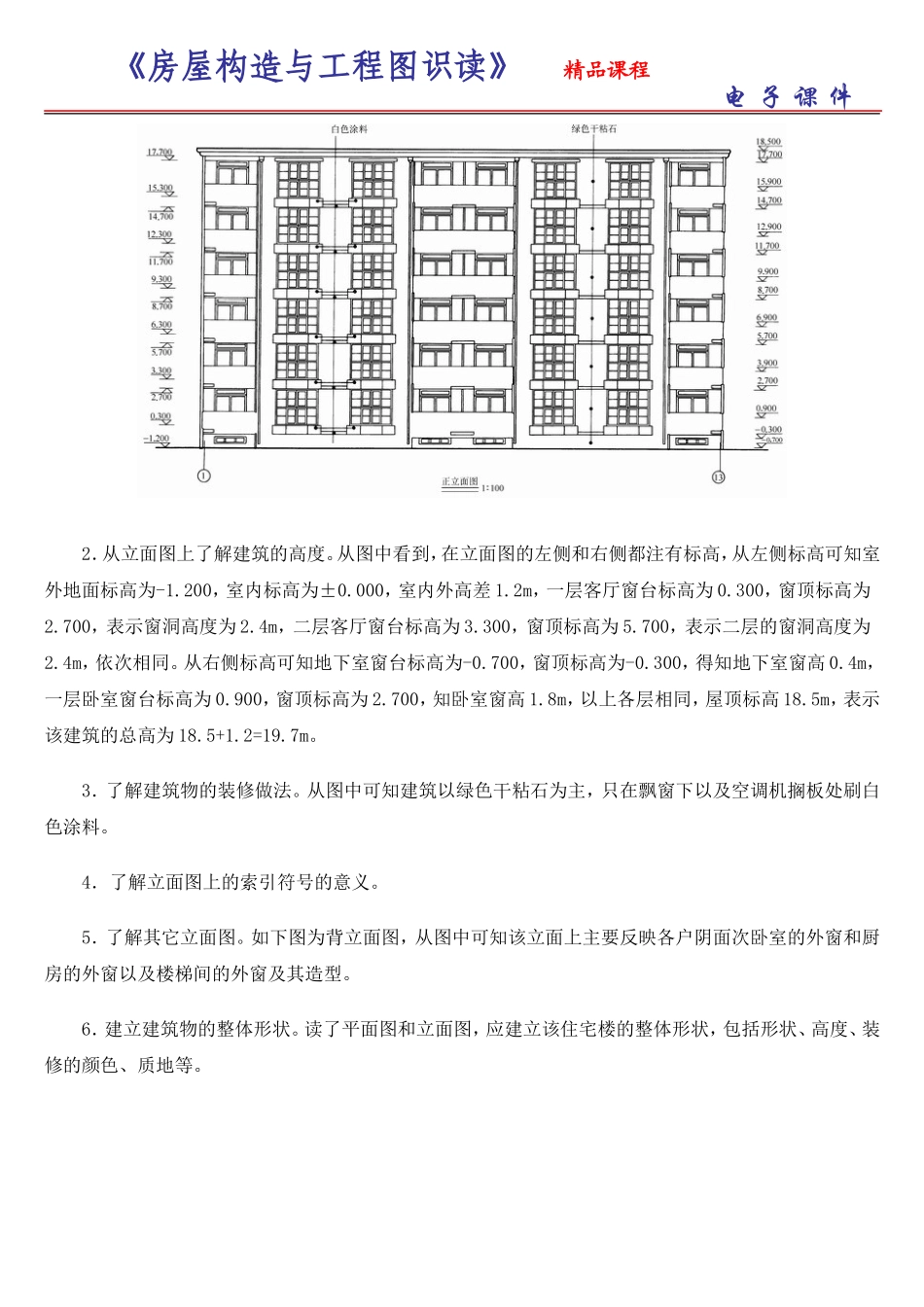

《房屋构造与工程图识读》精品课程电子课件情境三：建筑施工图识读子情境三：建筑立面图识读一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。一幢建筑物是否美观，是否与周围环境协调，很大程度上取决于建筑物立面上的艺术处理，包括建筑造型与尺度、装饰材料的选用、色彩的选用等内容，在施工图中立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。由于每幢建筑的立面至少有三个，每个立面都有自己的名称。立面图的命名方式有三种：（1）用朝向命名建筑物的某个立面面向那个方向，就称为那个方向的立面图，如建筑物的立面面向南面，该立面称为南立面图，面向北面，就称为北立面图等。（2）按外貌特征命名将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。（3）用建筑平面图中的首尾轴线命名按照观察者面向建筑物从左到右的轴线顺序命名，如①～⑦立面图，⑦～①立面图等。如下图所示建筑立面图的投影方向和名称。《房屋构造与工程图识读》精品课程电子课件施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名，不论采用那种命名方式，第一个立面图都应反映建筑物的外貌特征。二、建筑立面图的图示内容和规定画法建筑立面图的图示内容主要有：1．画出从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨蓬、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容。2．注出建筑物立面上的主要标高。如室外地面的标高、台阶表面的标高、各层门窗洞口的标高、阳台雨蓬、女儿墙顶、屋顶水箱间及楼梯间屋顶的标高。3．注出建筑物两端的定位轴线及其编号。4．注出需要详图表示的索引符号5．用文字说明外墙面装修的材料及其做法。如立面图局部需画详图时应标注详图的索引符号。为了使建筑立面图主次分明，有一定的立体感，通常将建筑物外轮廓和较大转折处轮廓的投影用粗实线表示；外墙上突出、凹进部位如壁柱、窗台、楣线、挑檐、门窗洞口等的投影用中粗实线表示；门窗的细部分格以及外墙上的装饰线用细实线表示；室外地坪线用加粗实线（1.4b）表示。门窗的细部分格在立面图上每层的不同类型只需画一个详细图样，其它均可简化画出，即只需画出它们的轮廓和主要分格。阳台栏杆和墙面复杂的装修，往往难以详细表示清楚，一般只画一部分，剩余部分简化表示即可。房屋立面如有部分不平行于投影面，例如部分立面呈弧形、折线型、曲线型等，可将该部分展开至与投影面平行，再用投影法画出其立面图，但应在该立面图图名后注写“展开”二字。三、立面图识读举例1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。从图中可知，该住宅楼为六层，客厅窗为外飘窗，窗下墙呈八字形，相邻两户客厅的窗下墙之间装有空调室外机的搁板，每两卧室窗上方也装有室外空调机搁板。屋面为平屋面。《房屋构造与工程图识读》精品课程电子课件2．从立面图上了解建筑的高度。从图中看到，在立面图的左侧和右侧都注有标高，从左侧标高可知室外地面标高为-1.200，室内标高为±0.000，室内外高差1.2m，一层客厅窗台标高为0.300，窗顶标高为2.700，表示窗洞高度为2.4m，二层客厅窗台标高为3.300，窗顶标高为5.700，表示二层的窗洞高度为2.4m，依次相同。从右侧标高可知地下室窗台标高为-0.700，窗顶标高为-0.300，得知地下室窗高0.4m，一层卧室窗台标高为0.900，窗顶标高为2.700，知卧室窗高1.8m，以上各层相同，屋顶标高18.5m，表示该建筑的总高为18.5+1.2=19.7m。3．了解建筑物的装修做法。从图中可知建筑以绿色干粘石为主，只在飘窗下以及空调机搁板处刷白色涂料。4．了解立面图上的索引符号的意义。5．了解其它立面图。如下图为背立面图，从图中可知该立面上主要反映各户阴面次卧室的外窗和厨房的外窗以及楼梯间的外窗及其造型。6．建立建筑物的整体形状。读了平面图和立面图，应建立该住宅楼的整体形状，包括形状、高度、装修的颜色、质地等。《房...
