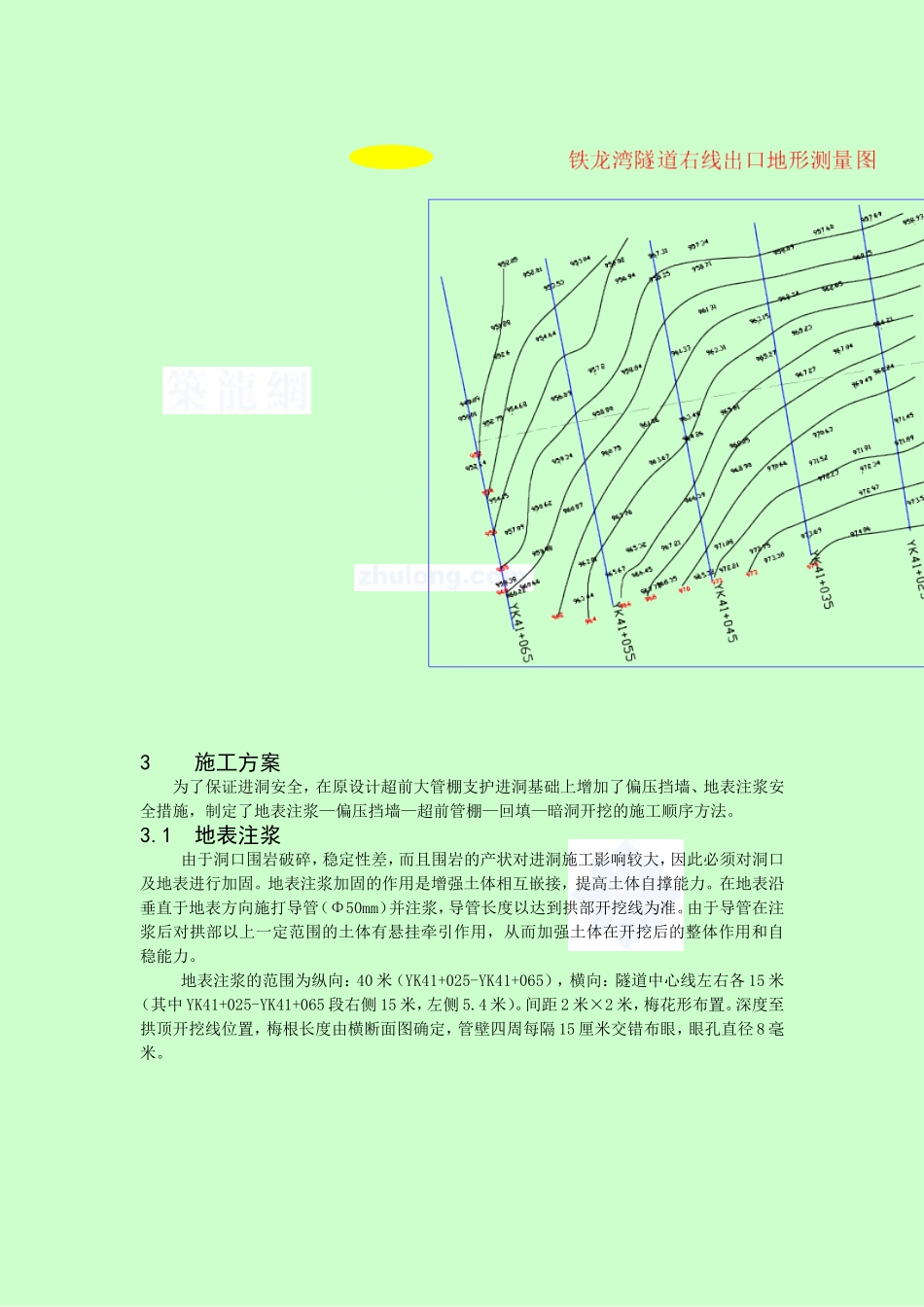

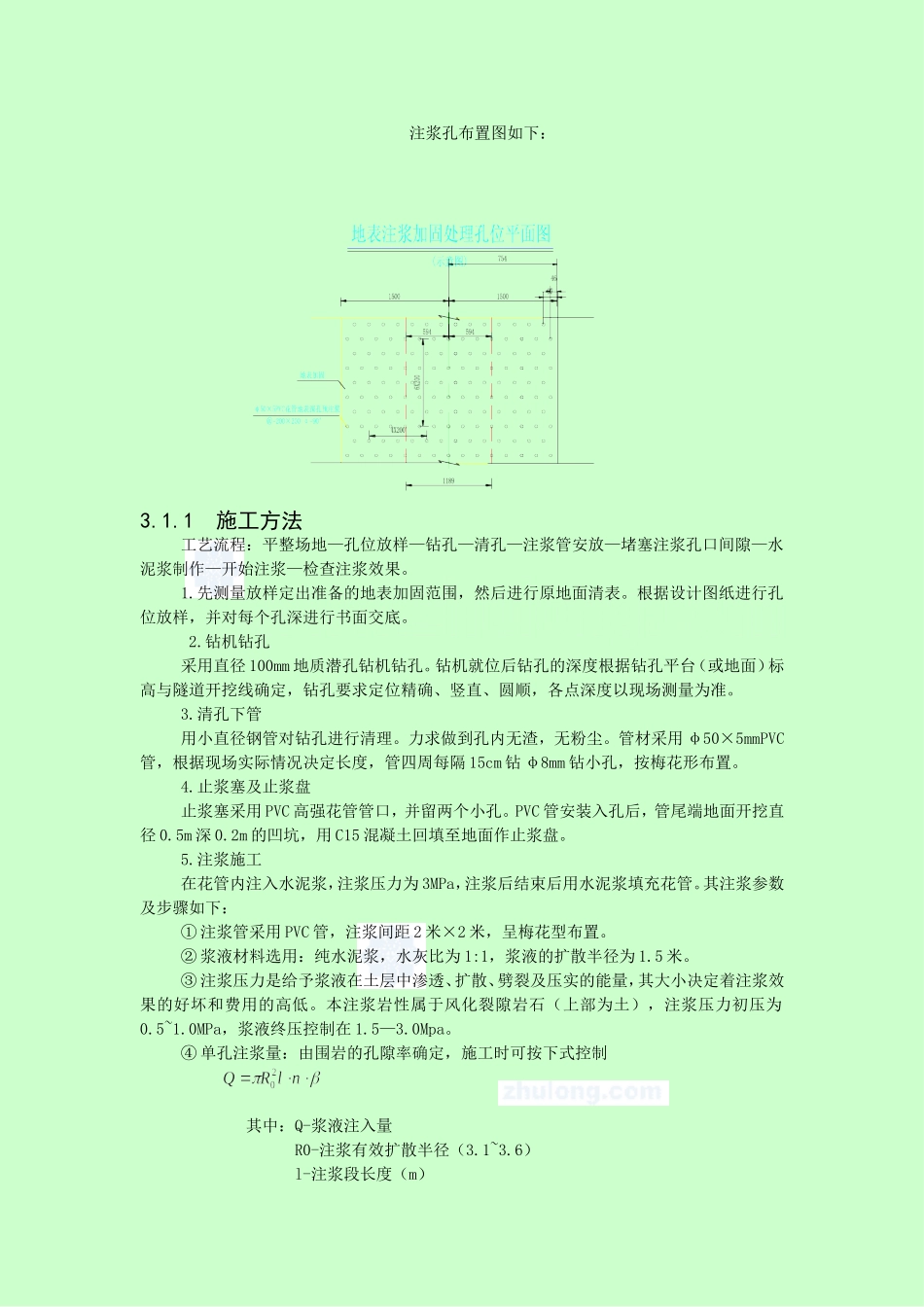

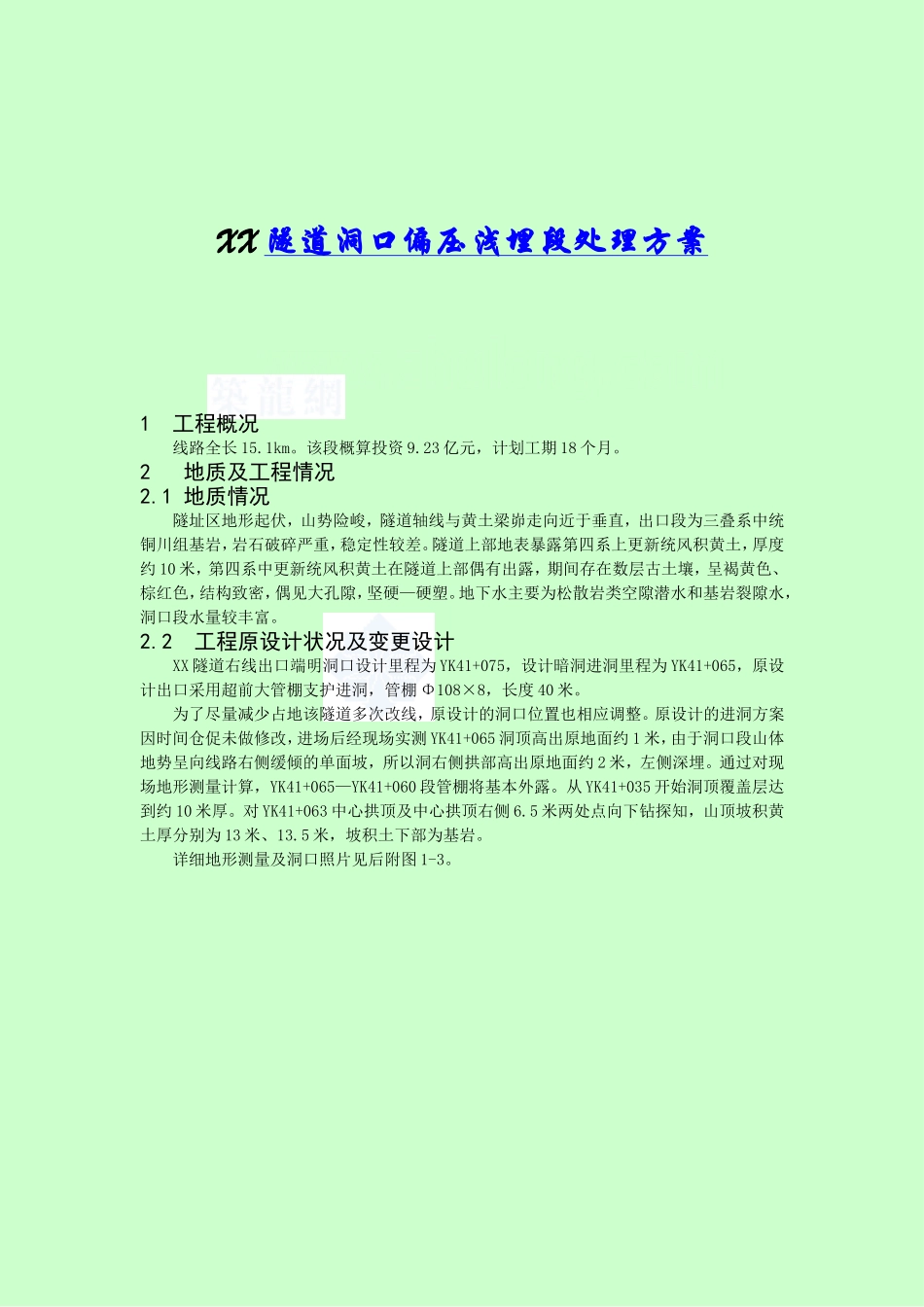

XX隧道洞口偏压浅埋段处理方案1工程概况线路全长15.1km。该段概算投资9.23亿元，计划工期18个月。2地质及工程情况2.1地质情况隧址区地形起伏，山势险峻，隧道轴线与黄土梁峁走向近于垂直，出口段为三叠系中统铜川组基岩，岩石破碎严重，稳定性较差。隧道上部地表暴露第四系上更新统风积黄土，厚度约10米，第四系中更新统风积黄土在隧道上部偶有出露，期间存在数层古土壤，呈褐黄色、棕红色，结构致密，偶见大孔隙，坚硬—硬塑。地下水主要为松散岩类空隙潜水和基岩裂隙水，洞口段水量较丰富。2.2工程原设计状况及变更设计XX隧道右线出口端明洞口设计里程为YK41+075，设计暗洞进洞里程为YK41+065，原设计出口采用超前大管棚支护进洞，管棚Φ108×8，长度40米。为了尽量减少占地该隧道多次改线，原设计的洞口位置也相应调整。原设计的进洞方案因时间仓促未做修改，进场后经现场实测YK41+065洞顶高出原地面约1米，由于洞口段山体地势呈向线路右侧缓倾的单面坡，所以洞右侧拱部高出原地面约2米，左侧深埋。通过对现场地形测量计算，YK41+065—YK41+060段管棚将基本外露。从YK41+035开始洞顶覆盖层达到约10米厚。对YK41+063中心拱顶及中心拱顶右侧6.5米两处点向下钻探知，山顶坡积黄土厚分别为13米、13.5米，坡积土下部为基岩。详细地形测量及洞口照片见后附图1-3。3施工方案为了保证进洞安全，在原设计超前大管棚支护进洞基础上增加了偏压挡墙、地表注浆安全措施，制定了地表注浆—偏压挡墙—超前管棚—回填—暗洞开挖的施工顺序方法。3.1地表注浆由于洞口围岩破碎，稳定性差，而且围岩的产状对进洞施工影响较大，因此必须对洞口及地表进行加固。地表注浆加固的作用是增强土体相互嵌接，提高土体自撑能力。在地表沿垂直于地表方向施打导管（Φ50mm）并注浆，导管长度以达到拱部开挖线为准。由于导管在注浆后对拱部以上一定范围的土体有悬挂牵引作用，从而加强土体在开挖后的整体作用和自稳能力。地表注浆的范围为纵向：40米（YK41+025-YK41+065），横向：隧道中心线左右各15米（其中YK41+025-YK41+065段右侧15米，左侧5.4米）。间距2米×2米，梅花形布置。深度至拱顶开挖线位置，梅根长度由横断面图确定，管壁四周每隔15厘米交错布眼，眼孔直径8毫米。注浆孔布置图如下：3.1.1施工方法工艺流程：平整场地—孔位放样—钻孔—清孔—注浆管安放—堵塞注浆孔口间隙—水泥浆制作—开始注浆—检查注浆效果。1.先测量放样定出准备的地表加固范围，然后进行原地面清表。根据设计图纸进行孔位放样，并对每个孔深进行书面交底。2.钻机钻孔采用直径100mm地质潜孔钻机钻孔。钻机就位后钻孔的深度根据钻孔平台（或地面）标高与隧道开挖线确定，钻孔要求定位精确、竖直、圆顺，各点深度以现场测量为准。3.清孔下管用小直径钢管对钻孔进行清理。力求做到孔内无渣，无粉尘。管材采用φ50×5mmPVC管，根据现场实际情况决定长度，管四周每隔15cm钻φ8mm钻小孔，按梅花形布置。4.止浆塞及止浆盘止浆塞采用PVC高强花管管口，并留两个小孔。PVC管安装入孔后，管尾端地面开挖直径0.5m深0.2m的凹坑，用C15混凝土回填至地面作止浆盘。5.注浆施工在花管内注入水泥浆，注浆压力为3MPa，注浆后结束后用水泥浆填充花管。其注浆参数及步骤如下：①注浆管采用PVC管，注浆间距2米×2米，呈梅花型布置。②浆液材料选用：纯水泥浆，水灰比为1:1，浆液的扩散半径为1.5米。③注浆压力是给予浆液在土层中渗透、扩散、劈裂及压实的能量，其大小决定着注浆效果的好坏和费用的高低。本注浆岩性属于风化裂隙岩石（上部为土），注浆压力初压为0.5~1.0MPa，浆液终压控制在1.5—3.0Mpa。④单孔注浆量：由围岩的孔隙率确定，施工时可按下式控制其中：Q-浆液注入量R0-注浆有效扩散半径（3.1~3.6）l-注浆段长度（m）n-岩体裂隙率或孔隙率（1.3%~1.8%）β-浆液的充盈系数（0.3~0.9）1：1水泥浆用量：根据单孔注浆量计算公式，算出浆液理论用量，依此反推水泥理论用量，在注浆过程中应以实际发生量为准。浆液搅拌过程中严格按配合比下料，以确保浆液质量与强度。⑤注浆机就位：就位时应考虑场地的布局合理，安放应平稳牢固，底座下可垫设...
