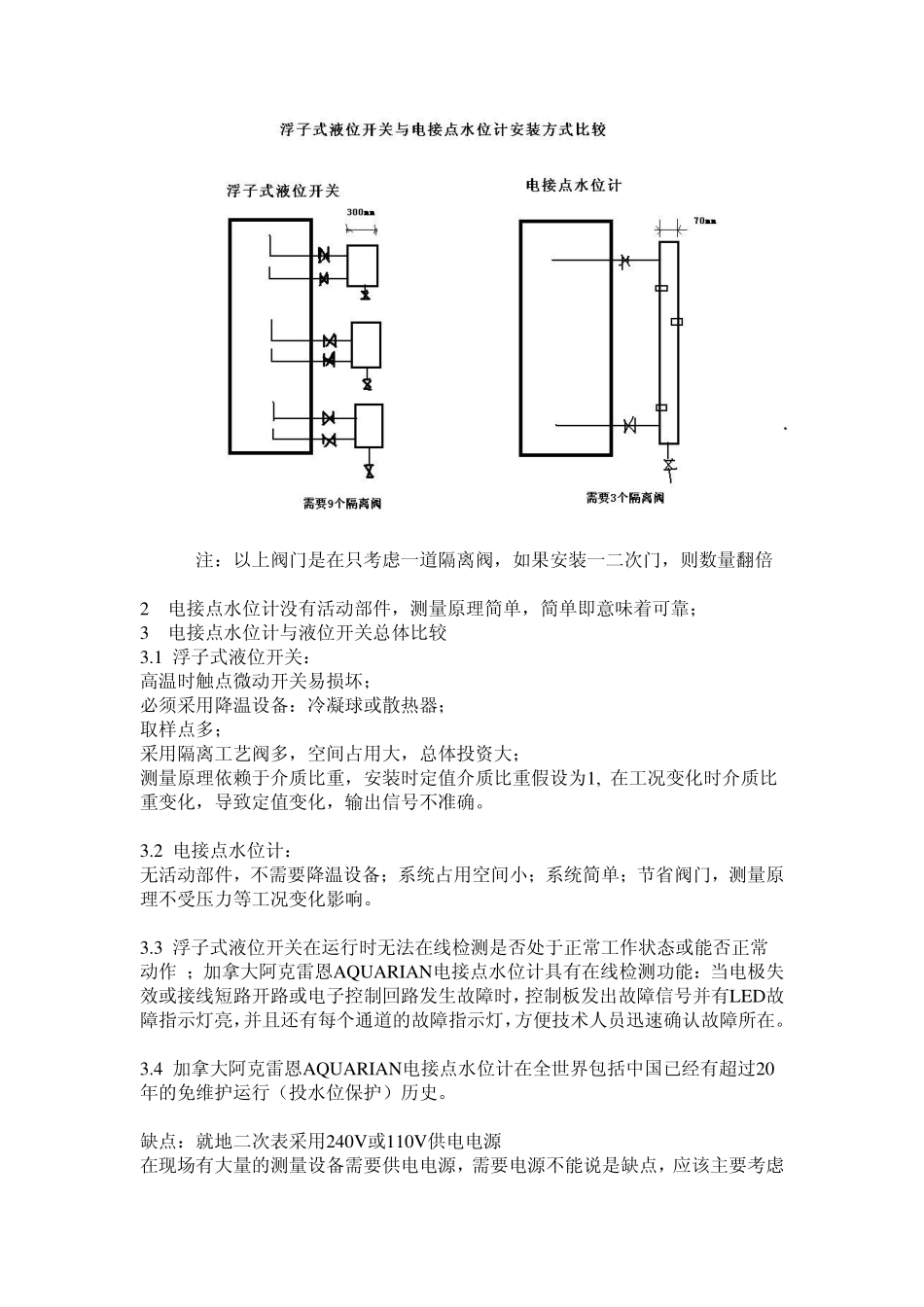

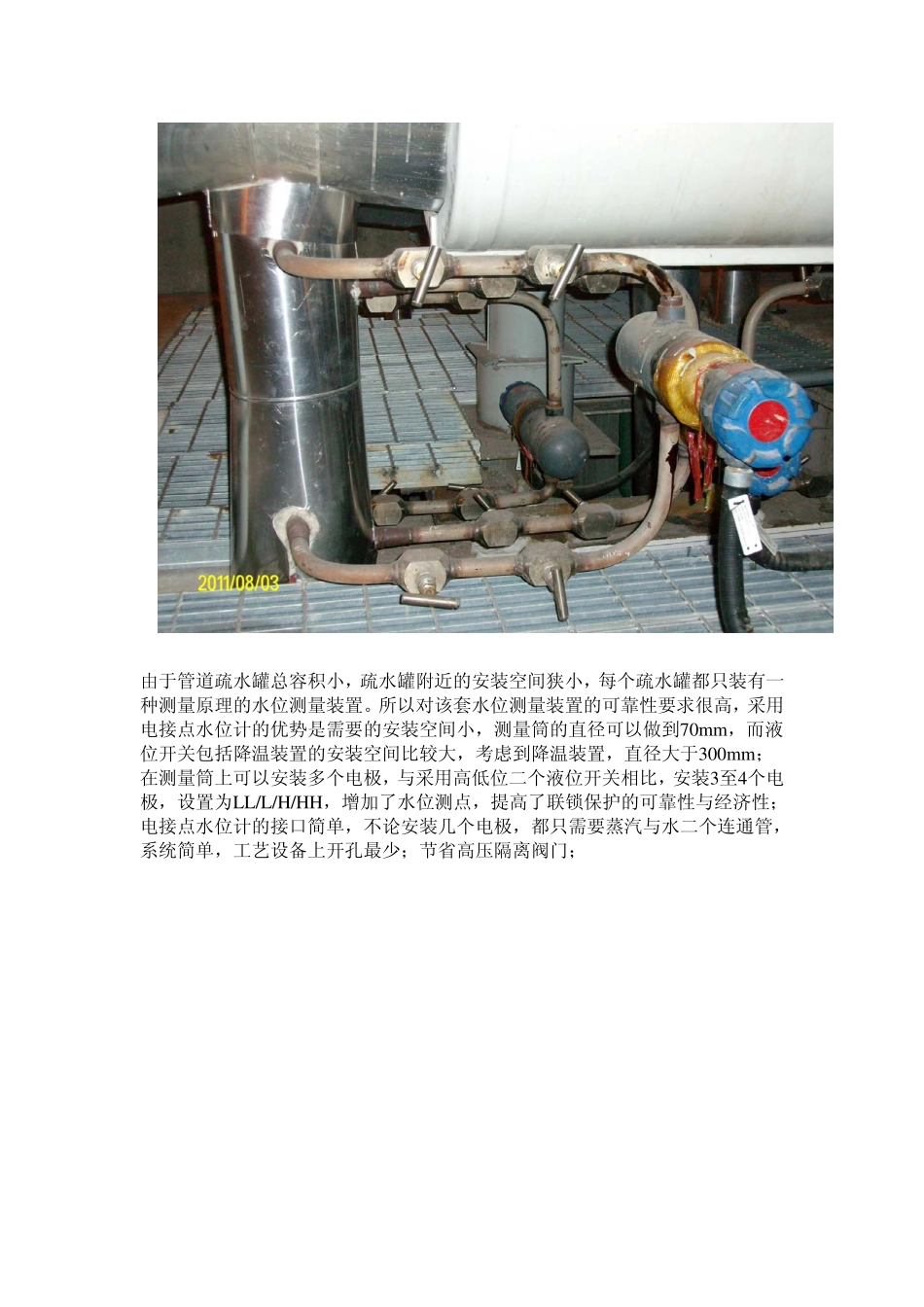

管道疏水罐（袋）采用加拿大阿克雷恩AQUARIAN电接点水位计作为水位联锁保护的技术优势疏水罐的水位测量非常重要：疏水罐中疏水来源不仅是管道中的积水，也可能是与蒸汽管道系统中的减温水阀门关闭不严而造成长期漏水的积累。发电厂历史上发生过若干次由于疏水罐水位测量装置失效，失去水位监视功能而造成汽轮机进水甚至大轴弯曲或汽缸变形的重大事故，发生过此类事故的有大唐国际潮州发电有限公司1000MW机组、湖南湘潭电厂、广州珠江电厂、广东顺德五沙热电厂与深圳妈湾电厂等的300MW及以上等级的汽轮机。水位低测量失效则容易造成疏水罐与疏水母管连通，使高温蒸汽漏到疏水母管里，影响机组经济运行。1疏水罐水位测量的特点及液位开关的技术比较：液位开关的安装现场图片由于管道疏水罐总容积小，疏水罐附近的安装空间狭小，每个疏水罐都只装有一种测量原理的水位测量装置。所以对该套水位测量装置的可靠性要求很高，采用电接点水位计的优势是需要的安装空间小，测量筒的直径可以做到70mm，而液位开关包括降温装置的安装空间比较大，考虑到降温装置，直径大于300mm；在测量筒上可以安装多个电极，与采用高低位二个液位开关相比，安装3至4个电极，设置为LL/L/H/HH，增加了水位测点，提高了联锁保护的可靠性与经济性；电接点水位计的接口简单，不论安装几个电极，都只需要蒸汽与水二个连通管，系统简单，工艺设备上开孔最少；节省高压隔离阀门；注：以上阀门是在只考虑一道隔离阀，如果安装一二次门，则数量翻倍2电接点水位计没有活动部件，测量原理简单，简单即意味着可靠；3电接点水位计与液位开关总体比较3.1浮子式液位开关：高温时触点微动开关易损坏；必须采用降温设备：冷凝球或散热器；取样点多；采用隔离工艺阀多，空间占用大，总体投资大；测量原理依赖于介质比重，安装时定值介质比重假设为1,在工况变化时介质比重变化，导致定值变化，输出信号不准确。3.2电接点水位计：无活动部件，不需要降温设备；系统占用空间小；系统简单；节省阀门，测量原理不受压力等工况变化影响。3.3浮子式液位开关在运行时无法在线检测是否处于正常工作状态或能否正常动作；加拿大阿克雷恩AQUARIAN电接点水位计具有在线检测功能：当电极失效或接线短路开路或电子控制回路发生故障时，控制板发出故障信号并有LED故障指示灯亮，并且还有每个通道的故障指示灯，方便技术人员迅速确认故障所在。3.4加拿大阿克雷恩AQUARIAN电接点水位计在全世界包括中国已经有超过20年的免维护运行（投水位保护）历史。缺点：就地二次表采用240V或110V供电电源在现场有大量的测量设备需要供电电源，需要电源不能说是缺点，应该主要考虑可靠性。采用AQUARIAN1000PLUS电接点水位计作为疏水罐液位测量联锁保护装置的现场图片更多资讯请浏览www.fossil‐power.com
