挖掘机破碎锤基础VIP免费

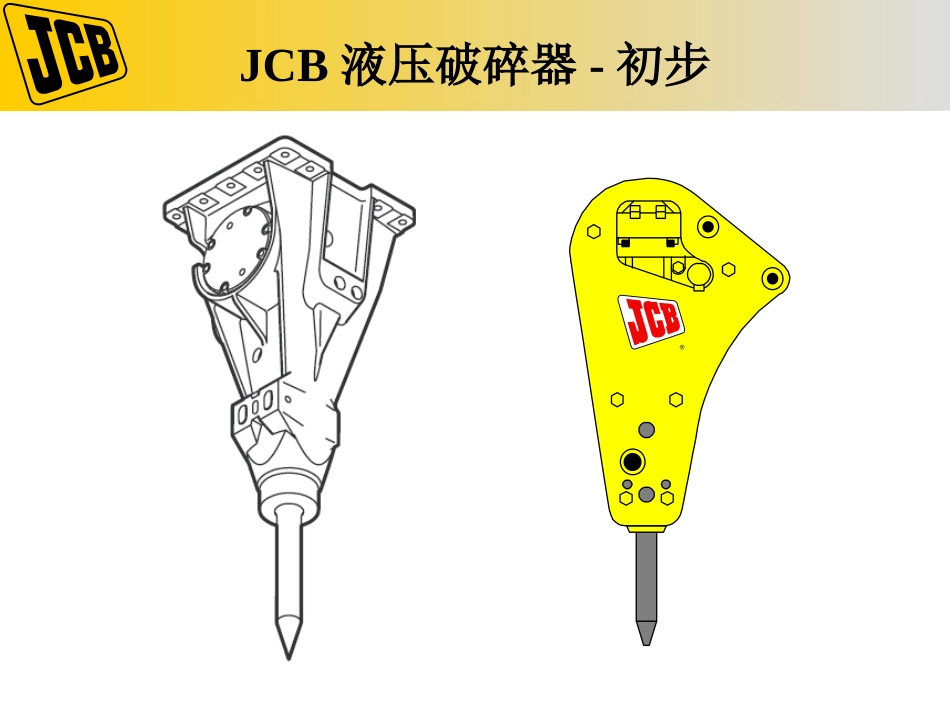

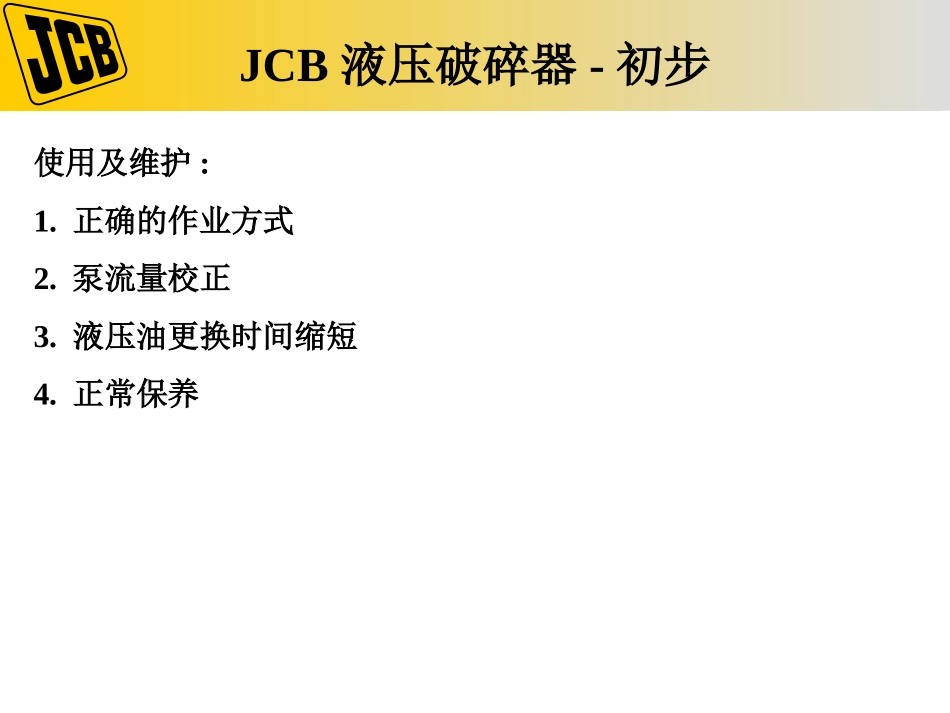

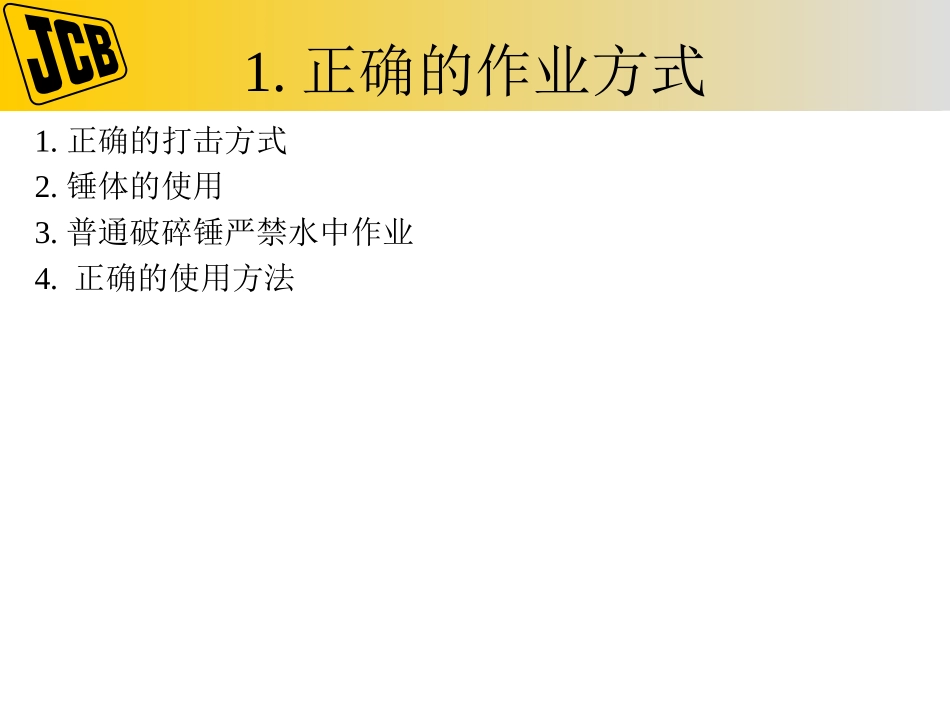

JCB液压破碎器-初步JCB液压破碎器-初步使用及维护:1.正确的作业方式2.泵流量校正3.液压油更换时间缩短4.正常保养1.正确的作业方式1.正确的打击方式2.锤体的使用3.普通破碎锤严禁水中作业4.正确的使用方法1.1严禁空打&打击时需加负荷若想有效发挥破碎锤的功效，就应给予一定的负荷重量，否则在运作时，活塞的冲击力将无法充分发挥。严禁空打，使用前须预热1.1合适的负荷•如果重型装备的前端部分承压过度，不但有翻车的危险，岩石的突然破碎也容易损伤到破碎锤。•这样进行操作，作业是产生的震动极易损伤到挖掘机的履带，在工作中应该注意避免。1.2钎杆的正确姿势•持垂直作业的状态。•若进行倾斜作业，破碎锤在冲击时一旦滑动，极易折断凿头，损伤活塞。•因此请选用合适的破碎锤垂直进行作业。1.2钎杆的正确作用•切不可如下图所示用破碎锤的凿头或机身来搬运岩石。这样操作不仅螺栓容易破损，机身、凿子以及重型装备的加油管套等部位都将受到损1.2钎杆的正确作用•岩石被击破后，不可如下图所示用该机掀撬岩石，这样会损伤螺栓及钎杆。1.2钎杆的正确作用•用破碎锤的下坠冲力打击岩石，会对破碎锤及挖掘机产生冲击而使其损坏1.3普通破碎锤严禁水中作业可能会损坏破碎锤如果需要在水中破碎，需安装专门的水中作业式破碎锤1.3普通破碎锤严禁水中作业•若进行水下作业，活塞以及其他许多配件会出现生锈现象，而且工作油料里混入水份，极难修理。•若要进行水中作业，可安装特制的水中作业工具（可以订购）1.4正确的使用方法1.4正确的使用方法90°1.4正确的使用方法30S内还未破碎时，需要从别的地方打击破碎锤不能长时间连续打击1.4正确的使用方法•破碎锤置于挖掘机的臂部油缸末端进行作业•如果这样操作，在岩石破碎时就会对臂部油缸及相关配件产生很强的冲击而造成损坏1.4正确的使用方法•不要如下图所示用破碎锤吊挂物品进行搬运。•这样操作不仅容易损伤破碎锤和钎杆，还有可能引发更危险的事故。2.泵流量校正-BHL对于中国生产的3CX才用双联齿轮泵，常见的HM380和HM385破碎锤所需求的流量会大于单泵的流量，但小于双泵的流量，故需要进行流量校正，方法附件阀进行双泵合流：直接截断泵2从转向优先阀到工作装置的压力油，使其直接向附件供油；同时，泵1的输油在通过装载阀和挖掘阀后被附件电磁阀截断，改向附件阀供油。但是，3CX的双泵流量大于破碎锤的额定流量，需要通过调整油门位置来对发动机转速进行限制，从而调节泵最大流量3CX在使用HM380破碎锤时需要将转速调节至1500rpm以下。2.泵流量校正-挖掘机小挖8056的单泵流量大于破碎锤的最大流量，需要进行流量限定方法1：限制负载压力，通过负载压力的大小来控制泵流量，对控制阀破碎阀柱相关部分进行改进。方法2：限制发动机转速，通过将转速来限制泵的输出流量JZ75的单泵流量大于破碎锤的最大流量，需要进行流量限定方法1：负载压差的控制，通过负载压差的大小来控制泵流量，JZ75有专门的附件流量控制电磁阀，可以通过此电磁阀来控制主泵在使用附件时流量。方法2：限制发动机转速，通过将转速来限制泵的输出流量2.泵流量校正-挖掘机泵流量过低时可能会导致打击无力或者打击速度慢流量过大时破碎锤可能会损坏，故对破碎锤流量有严格要求使用破碎锤时需要对主控阀破碎锤的ARV的设定值进行调整，约高于破碎锤需求压力的20bar8056机型可能要需要安装附件ARV阀疑问：为何不设定MRV？在机器工作过程中，正常情况下，除非液压油温低，否则ARV不会被打开。AVR被打开时破碎锤可能已经出现故障AVERAGEOPERATINGPRESSURERELIEFSETTINGPEAKPRESSURESAFETYMARGINCORRECTCORRECTTIME(s)AVERAGEOPERATINGPRESSURERELIEFSETTINGPEAKPRESSUREPRESSURE(BAR)PEAKPRESSUREISHIGHERTHANRELIEF.NOSAFETYMARGIN!INCORRECTINCORRECTTIME(s)PROBLEMS:OVERHEATINGSLOWHAMMER2.泵流量校正-阀的压力PRESSURE(BAR)3对液压油的要求1.液压油的更换时间缩短2.增加回油滤清器液压油由基油和添加剂组成，在正常使用时，添加剂被消耗掉在使用破碎锤时，液压油处于高速运动，局部可能产生高温，使基油坏损，主要表现为：液压油黏度下降，出现油泥3.为了降低回油...
