液压水位控制阀VIP免费

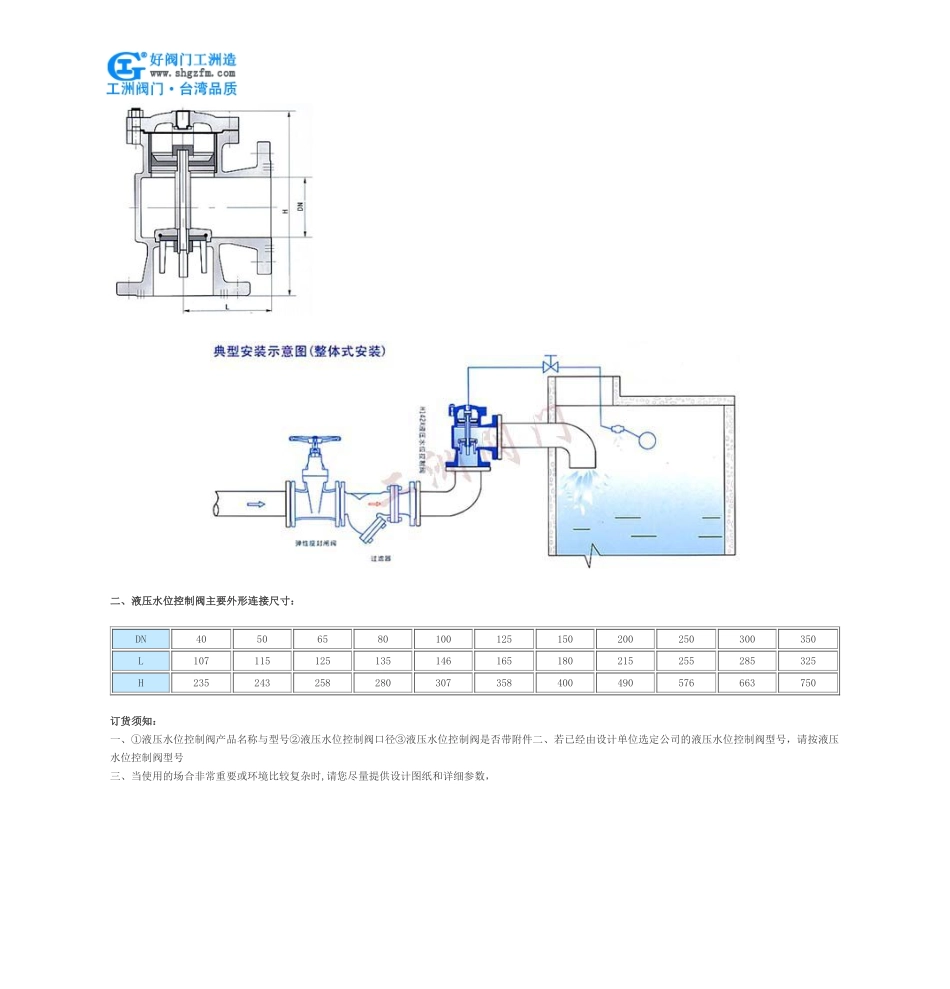

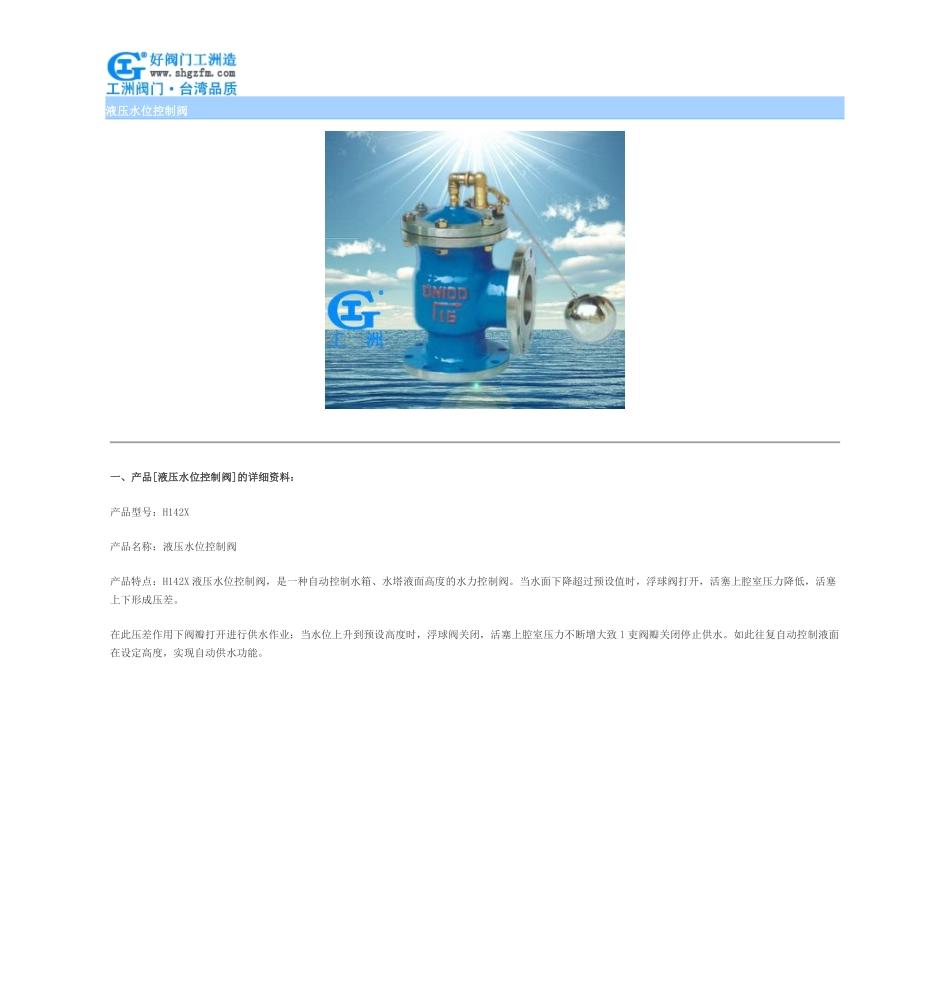

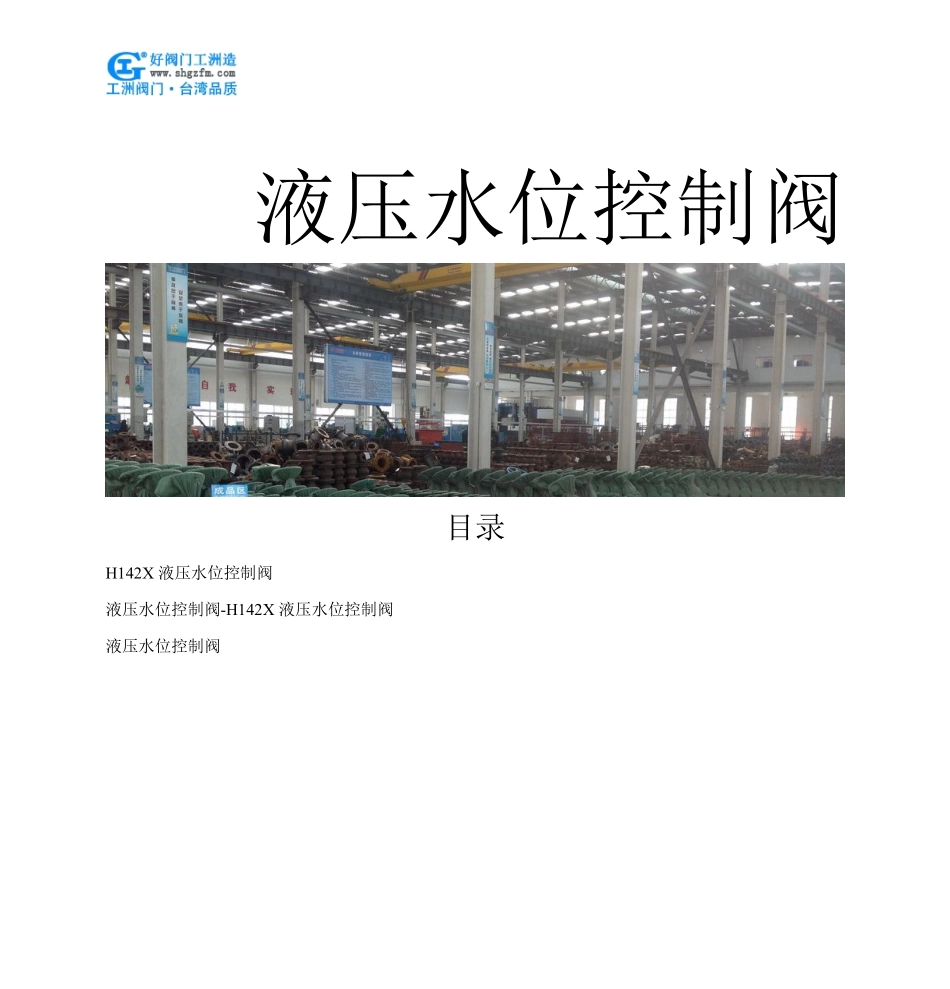

液压水位控制阀目录H142X液压水位控制阀液压水位控制阀-H142X液压水位控制阀液压水位控制阀液压水位控制阀一、产品[液压水位控制阀]的详细资料：产品型号：H142X产品名称：液压水位控制阀产品特点：H142X液压水位控制阀，是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差。在此压差作用下阀瓣打开进行供水作业：当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致l吏阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。二、液压水位控制阀主要外形连接尺寸：DN40506580100125150200250300350L107115125135146165180215255285325H235243258280307358400490576663750订货须知：一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件二、若已经由设计单位选定公司的液压水位控制阀型号，请按液压水位控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀H742X池底液动阀电动控制阀活塞式电动遥控阀多功能控制阀防水逆水封阀气囊活塞式水锤吸纳器防爆波阀防污隔断阀活塞式流量调节阀弹性座封偏心旋塞阀隔膜片池底卸泥阀活塞式安全泄压/持压阀液压水位控制阀一、产品[液压水位控制阀]的详细资料：产品型号：H142X产品名称：液压水位控制阀产品特点：该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。二、工作原理：当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封而打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。三、技术参数：使用介质：浩净水使用压力：Hl42x4TA、Hl42x一4一A：005MPa～04MPaH142X10—A：O05MPa～1MPa介质温度：≤60℃四、性能特点：1．运用液压原理控制，结构新颖合理。2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。3．重量轻，体积小。4安装维修方便。五、结构示意图：1阀盖；2螺栓：30型密封圈；4阀体；5．螺母；6压盖；7密封圈；8压盖2：9活塞杆；l0阀瓣11．密封垫；12导向压盖；13螺母六、安装形式及注意事项：将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为06MPa标准法兰；Hl42x10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；为防止虹吸倒流，水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动，出水口应设置消能筒。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下室水池，则应在地下泵房安装报警装置。本产品只提供液压阀和浮球阀，其余设备均由用户另购或自制。七、结构和安装尺寸：型号规格(DN)G(in)小(mm)A(mm)B(mm)H(mm)n-d(mm)重量(kg)阀体材料H142X-4T-A80t／215011512025541916铸铜1001／2170132150294241503／422514020037081950H142X-4-A2003／428019021045582铸铁2503／43352202405251219144801／2160145145328819201001／2180160160357291503／42401802004i58—2360H142X-10-A20012952152304828—2395铸铁250135024526055512—2316030011／440026029062012232lO35011／44603lO3lO715162328040011／45153703708451628订货须知：一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件二、若已经由设计单位选定公司的液压水位控制阀型号，请按液压水位控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：可调式减压阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀遥控浮球阀WM3隔膜式多功能水泵控制阀水...
