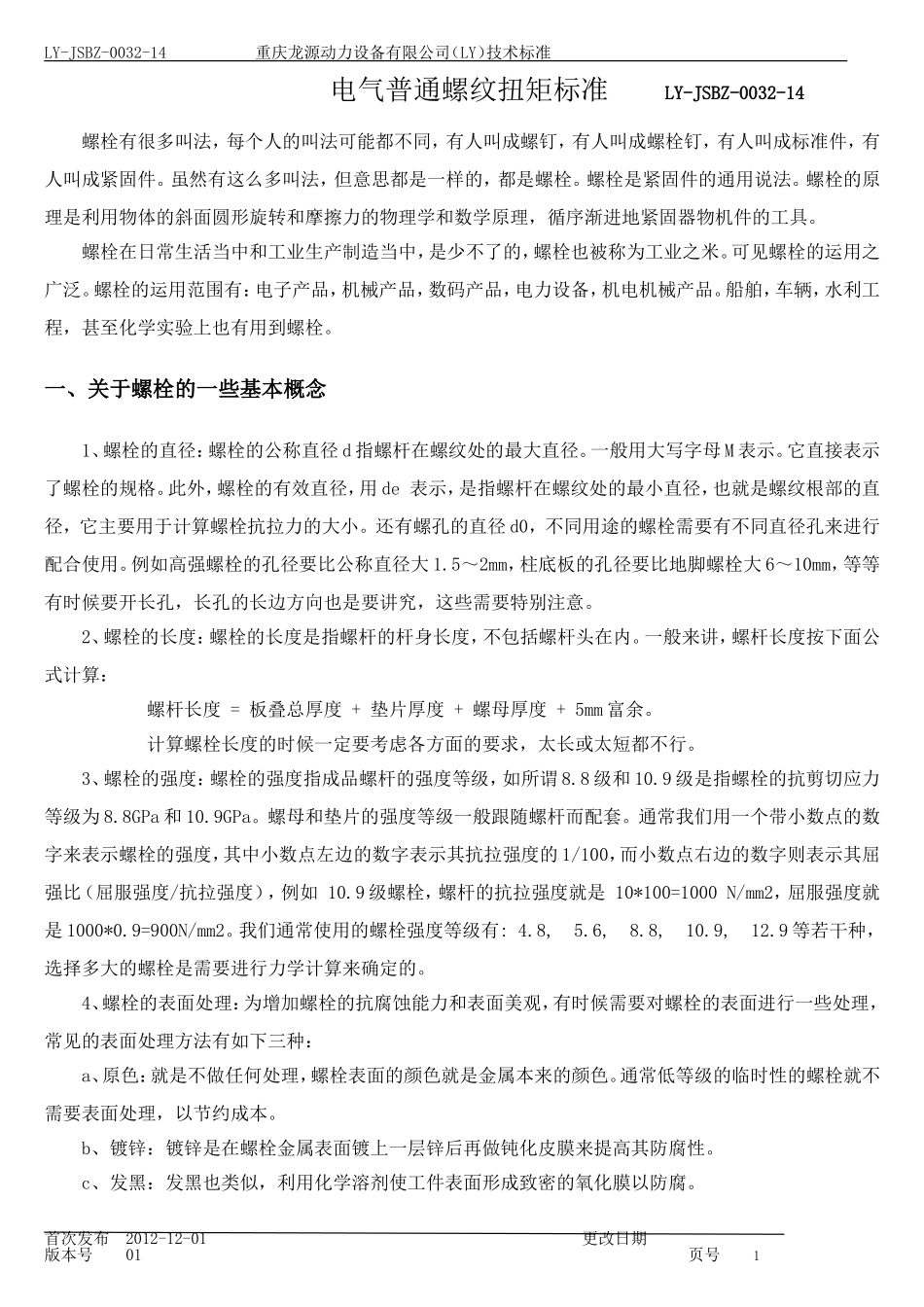

LY-JSBZ-0032-14重庆龙源动力设备有限公司（LY）技术标准电气普通螺纹扭矩标准LY-JSBZ-0032-14螺栓有很多叫法，每个人的叫法可能都不同，有人叫成螺钉，有人叫成螺栓钉，有人叫成标准件，有人叫成紧固件。虽然有这么多叫法，但意思都是一样的，都是螺栓。螺栓是紧固件的通用说法。螺栓的原理是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具。螺栓在日常生活当中和工业生产制造当中，是少不了的，螺栓也被称为工业之米。可见螺栓的运用之广泛。螺栓的运用范围有：电子产品，机械产品，数码产品，电力设备，机电机械产品。船舶，车辆，水利工程，甚至化学实验上也有用到螺栓。一、关于螺栓的一些基本概念1、螺栓的直径：螺栓的公称直径d指螺杆在螺纹处的最大直径。一般用大写字母M表示。它直接表示了螺栓的规格。此外，螺栓的有效直径，用de表示，是指螺杆在螺纹处的最小直径，也就是螺纹根部的直径，它主要用于计算螺栓抗拉力的大小。还有螺孔的直径d0，不同用途的螺栓需要有不同直径孔来进行配合使用。例如高强螺栓的孔径要比公称直径大1.5～2mm，柱底板的孔径要比地脚螺栓大6～10mm，等等有时候要开长孔，长孔的长边方向也是要讲究，这些需要特别注意。2、螺栓的长度：螺栓的长度是指螺杆的杆身长度，不包括螺杆头在内。一般来讲，螺杆长度按下面公式计算：螺杆长度=板叠总厚度+垫片厚度+螺母厚度+5mm富余。计算螺栓长度的时候一定要考虑各方面的要求，太长或太短都不行。3、螺栓的强度：螺栓的强度指成品螺杆的强度等级，如所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa。螺母和垫片的强度等级一般跟随螺杆而配套。通常我们用一个带小数点的数字来表示螺栓的强度，其中小数点左边的数字表示其抗拉强度的1/100，而小数点右边的数字则表示其屈强比（屈服强度/抗拉强度），例如10.9级螺栓，螺杆的抗拉强度就是10*100=1000N/mm2，屈服强度就是1000*0.9=900N/mm2。我们通常使用的螺栓强度等级有:4.8,5.6,8.8,10.9,12.9等若干种，选择多大的螺栓是需要进行力学计算来确定的。4、螺栓的表面处理：为增加螺栓的抗腐蚀能力和表面美观，有时候需要对螺栓的表面进行一些处理，常见的表面处理方法有如下三种：a、原色：就是不做任何处理，螺栓表面的颜色就是金属本来的颜色。通常低等级的临时性的螺栓就不需要表面处理，以节约成本。b、镀锌：镀锌是在螺栓金属表面镀上一层锌后再做钝化皮膜来提高其防腐性。c、发黑：发黑也类似，利用化学溶剂使工件表面形成致密的氧化膜以防腐。首次发布2012-12-01更改日期版本号01页号1LY-JSBZ-0032-14重庆龙源动力设备有限公司（LY）技术标准5、全牙螺栓和半牙螺栓：螺牙都分布在螺杆上，可以沿螺杆的全长分布螺牙，这叫全牙螺栓；也可以在螺杆尾部一定长度内分布螺牙，而螺杆靠近螺栓头的一段是光圆的，这叫半牙螺栓。选择多长的螺牙，我们必须根据实际需要来确定，例如有些承受剪切的螺栓，要求不能在螺牙处受剪。当连接的板叠比较薄的时候，螺杆光圆段就不能太长，否则就压不紧。6、螺纹的主要形式：从机械的角度来讲，螺纹分好多种，钢结构螺栓用的都是普通罗纹，而普通罗纹又分为粗牙和细牙两种。二、各种常见的紧固件介绍1、大六角头高强螺栓：又称为高强度螺栓连接副，是钢结构中使用最广泛的紧固件之一，国家标准为GB/T1228-1991,一般来讲，这种螺栓是成套配合使用的，每套包括一个螺杆，一个螺母和两个平垫片。注意，他一般不包含弹性垫片的。根据节点受力形式的不同，高强螺栓可以有摩擦型连接、承压型连接和螺栓受拉连接等几种，这在连接设计中会有详细的讲解。高强螺栓的强度一般有10.9S和12.9S两种，加后缀S是连接副的专用写法。高强螺栓在施工时需要使用专门的扭力扳手，分初拧和终拧两步进行，有专门的施工规范来规定。2、扭剪型高强度螺栓连接副：各项指标和要求同大六角螺栓，但施工时需要用专门的套筒进行，拧掉梅花头算合格。3、普通螺栓：普通螺栓一般由一个螺杆、一个或两个螺母、若干垫片组成，强度等级一般有4.8，5.6，8.8等几种，按螺栓头的形式来讲，最常用的是六角头螺栓，...
