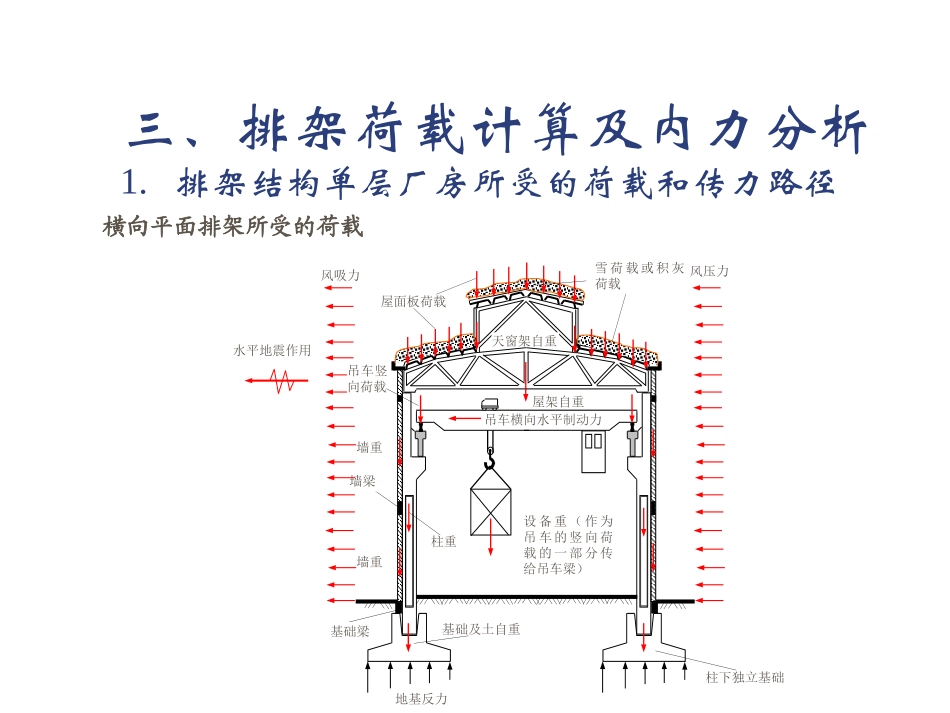

第三章单层厂房排架结构（第二讲）主讲：姚红梅希望学院土木系结构教研室地基反力墙梁基础梁柱下独立基础天窗架自重三、排架荷载计算及内力分析1.排架结构单层厂房所受的荷载和传力路径横向平面排架所受的荷载屋面板荷载雪荷载或积灰荷载风吸力风压力水平地震作用屋架自重吊车横向水平制动力墙重墙重基础及土自重设备重（作为吊车的竖向荷载的一部分传给吊车梁）吊车竖向荷载柱重三、排架荷载计算及内力分析1.排架结构单层厂房所受的荷载和传力路径横向平面排架荷载的传递路径竖向荷载雪（灰）、屋面荷载屋面板屋架天窗架吊车轮压吊车梁牛腿墙体重量墙梁排架柱基础地基基础梁三、排架荷载计算及内力分析1.排架结构单层厂房所受的荷载和传力路径横向平面排架荷载的传递路径水平荷载风荷载墙体、屋盖地震吊车横向水平制动力吊车梁排架柱基础地基屋盖屋盖结构柱间支撑屋盖横向水平支撑抗风柱山墙水平荷载风荷载山墙地震吊车纵向水平制动力吊车梁纵向排架柱（柱间支撑）基础地基屋盖抗风柱屋盖横向水平支撑联系梁三、排架荷载计算及内力分析1.排架结构单层厂房所受的荷载和传力路径纵向平面排架所受的荷载及其传递路径吊车纵向水平制动力风荷载水平地震作用三、排架荷载计算及内力分析2.排架分析时的计算假定和计算简图基本计算单元——以横向排架为主18000B基本计算单元600A1234567600060006000600060006000600基本假定：（1）柱下端固接于基础顶面，横梁（或屋架）铰接在柱上。（2）横梁在排架平面内的轴压刚度为无限大，受力后不产生轴向变形。按平面排架计算时，一榀排架的负荷范围可由相邻柱距的中线截出一个有代表性的单元（图的阴影部分），称为计算单元。三、排架荷载计算及内力分析2.排架分析时的计算假定和计算简图计算假定和计算简图固结EI2EI=ABLeEI1EI1EI2铰结MEI1ABLEI=MEI1EI2EI2上柱柱顶牛腿顶面基础顶面e预埋件焊接（铰接）高标号细石混凝土灌注ABL*屋架端部和上柱柱顶一般用钢板焊接，可简化为铰接点*排架柱插入杯口一定深度后，一般用高等级细石混凝土灌注，可按固接点考虑*屋架可简化为一无穷刚度体*排架柱高由基础顶算至上柱柱顶。轴线为柱的几何轴线*排架跨度以厂房的轴线为准三、排架荷载计算及内力分析3.排架上的荷载标准值屋盖荷载P1P1e1P1P1*P1中的恒载包括屋面构造层、屋面板、天窗架、屋架及屋面支撑系统的自重，可根据构件的容重和尺寸算出,标准构件也可直接从标准图上查出。*P1中的活载包括雪荷载、屋面活载和积灰荷载*P1有偏心时，计算简图上要附加弯矩P1e1P1P1P1e1P1e2P1e2恒载作用位置及相应的排架计算简图说明：柱、吊车梁及轨道等构件吊装就位后，屋架尚未安装，此时还形不成排架结构，故柱在其自重、吊车梁及轨道等自重重力荷载作用下，应按竖向悬臂柱进行内力分析。但考虑到此种受力状态比较暂短，且不会对柱控制截面内力产生较大影响，为简化计算，通常仍按排架结构进行内力分析。三、排架荷载计算及内力分析3.排架上的荷载标准值屋盖荷载P1*屋面活载系指不上人屋面考虑施工、检修时的活荷载，亦按屋面水平投影考虑，一般为0.3~0.7kN/m2*机械、冶金、水泥厂的厂房屋面，应考虑屋面积灰荷载，可查阅《建筑结构荷载规范》*屋面活载不与雪荷载同时考虑，取两者中的大值*积灰荷载应与屋面活载和雪荷载两者中的大值同时考虑P1e1P1P1P1e1P1P1P1e1P1e2P1e2三、排架荷载计算及内力分析3.排架上的荷载标准值屋盖荷载P1*屋面水平投影面上的雪荷载按下式计算0SSrk屋面积雪分布系数，当屋面坡度小于25时取为1.0基本雪压，以当地平坦空旷地面上统计所得50年一遇最大积雪自重确定，可查阅《建筑结构荷载规范》P1e1P1P1P1e1P1P1P1e1P1e2P1e2三、排架荷载计算及内力分析3.排架上的荷载标准值风荷载0zszk基本风压，以当地平坦空旷地面上离地面10m高统计所得50年一遇10分中平均最大风速v0（m/s），按W0=v02/1600确定，具体数值可查阅《建筑结构荷载规范》风振系数，对于高度大于30m且高宽比大于1.5的房屋，应考虑其影响，其值大于1风载高度变化系数，具体数值可查阅《建筑结构荷载规范》风载体型系数，具体数值可查阅《建筑结构荷载规范》三...
