水泵与水泵站(第1章VIP免费

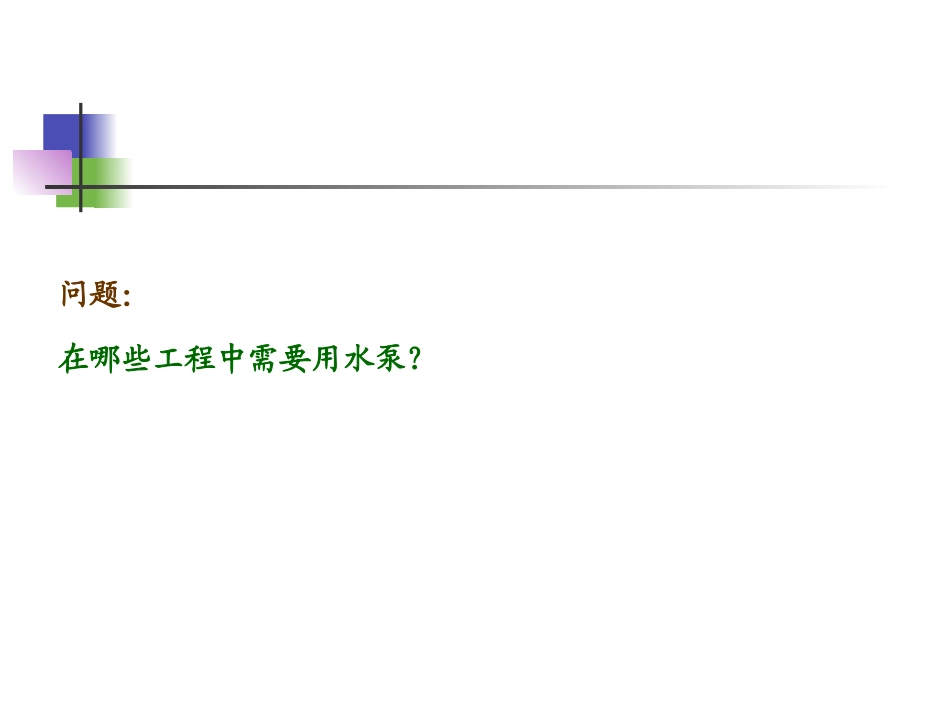

环境与安全工程学院环境工程专业水泵与水泵站水泵与水泵站PUMPANDPUMPSTATIONPUMPANDPUMPSTATION主讲教师：李玲玲主讲教师：李玲玲((1334501612813345016128))((realjade@163.comrealjade@163.com))第第11章绪论章绪论问题：在哪些工程中需要用水泵？1.1水泵及水泵站在供水排水系统中的作用1.1.1城市供水第1章绪论水泵1.1.2城市排水第1章绪论（1）污水（2）雨水第1章绪论用来输送和提升液体，将原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。1.2水泵和水泵站第1章绪论1.2.1水泵1.2.2水泵站1.3水泵分类（按工作原理划分）第1章绪论1.3.1叶片式水泵靠装有叶片的叶轮高速旋转压送液体。离心泵：液体在叶轮中流动时主要受到的是离心力作用。混流泵：液体在叶轮中流动时既受离心力的作用，又有轴向升力的作用。轴流泵：液体在叶轮中流动时主要受到的是轴向升力的作用。1.3.2容积式水泵第1章绪论靠泵体工作室容积的改变压送液体。往复运动：往复泵；旋转运动：转子泵(如齿轮泵、螺杆泵、凸轮泵)；第1章绪论1.3.3其他类型水泵射流泵、水轮泵、水锤泵、气升泵及螺旋泵等。利用高速液流或气流的动能输送液体。叶片式水泵结构简单，维修方便，在实际应用中最为广泛。第1章绪论1.4本课程主要学习内容和要求1.4.1主要内容叶片式水泵离心泵（原理、结构、基本方程式、特性曲线、工况、串联和并联等）。排水泵站的设计水泵选择、水泵机组的布置、吸水管路和压水管路、泵站水锤及其防护、泵站辅助设备等；污水、雨水泵站的特点及设计。1.4.2要求学会设计泵站（图1、图2）如何选择水泵？如何布置水泵机组？如何布置吸水管路和压水管路？泵站中辅助设备的设计？泵站尺寸的确定？第1章绪论第1章绪论1.4.3参考书第1章绪论《给水排水设计手册》（第5册）《室外排水设计规范》（GB50014-2006）第1章绪论1.4.4课程考核方式平时成绩30%（出勤、作业、课堂提问、测验）；考试成绩70%。第1章绪论给水泵站第1章绪论混流泵轴流泵离心泵第1章绪论第1章绪论1、喷嘴2、吸入室3、混合管4、扩散管5、吸水管6、压出管射流泵高压水污水泵站平面图第1章绪论污水泵房剖面图第1章绪论单级单吸卧式离心泵第1章绪论
