工程制图与识图(高起专)阶段性作业及答案VIP免费

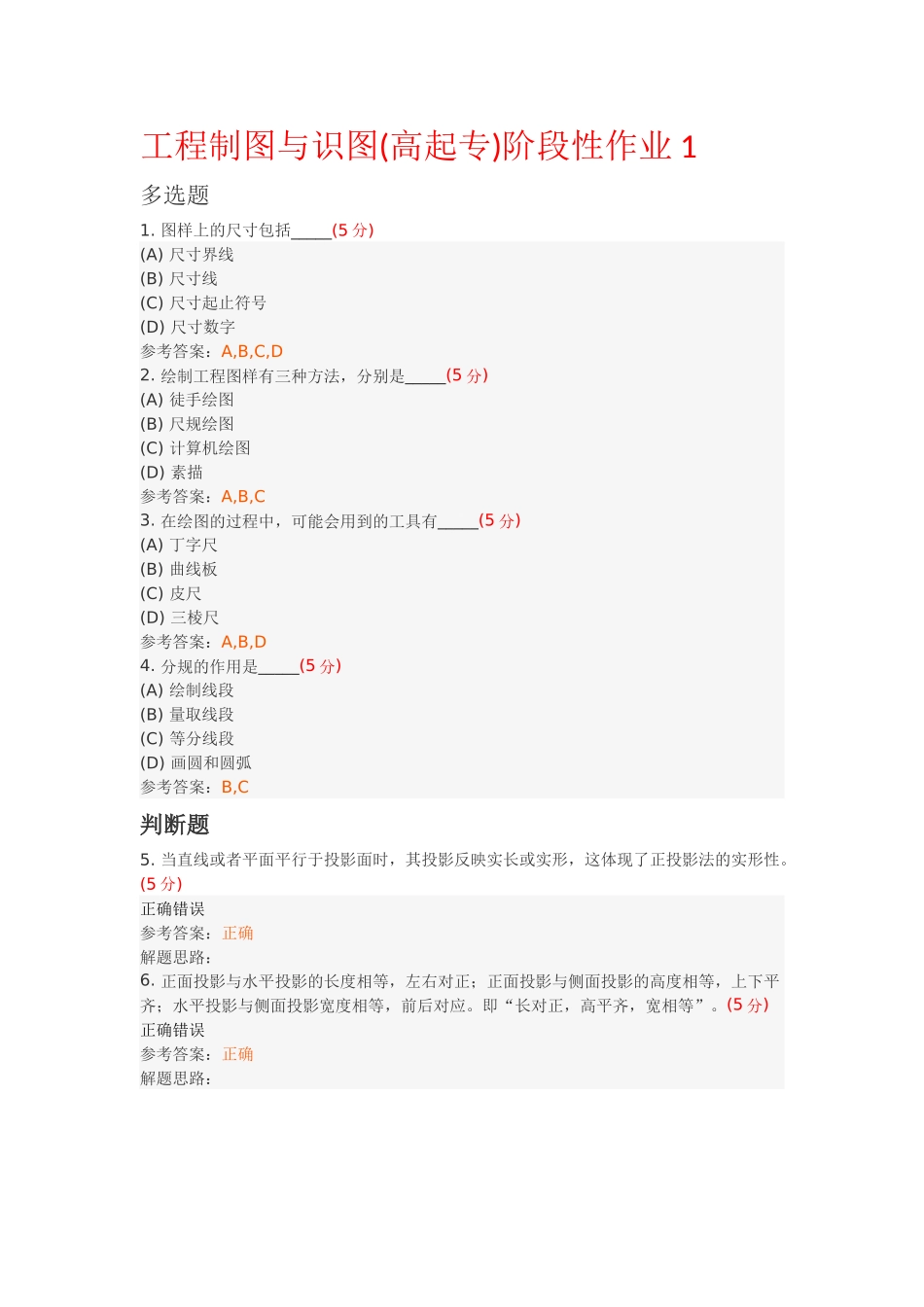

工程制图与识图(高起专)阶段性作业及答案_第1页
1/14

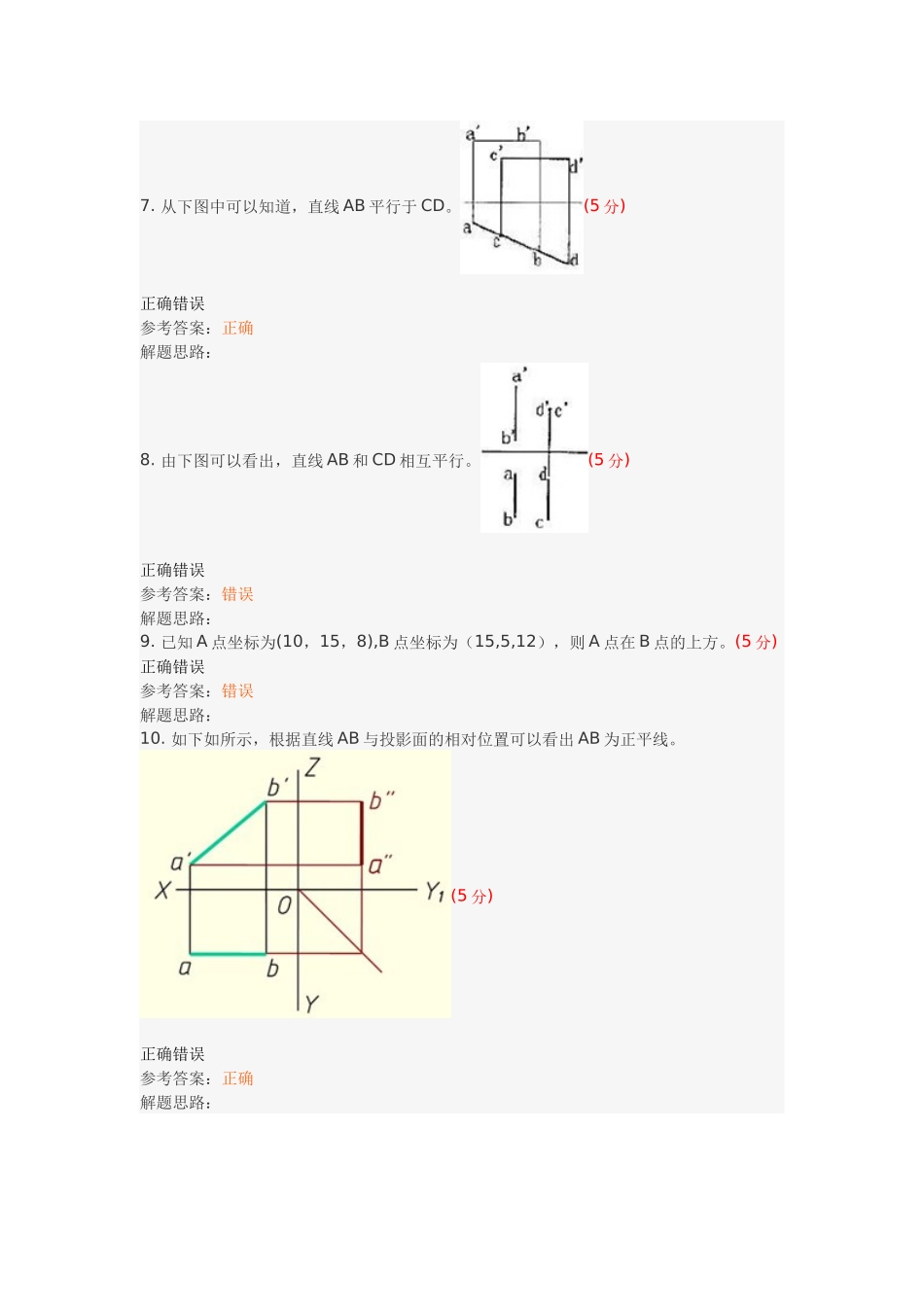

工程制图与识图(高起专)阶段性作业及答案_第2页
2/14

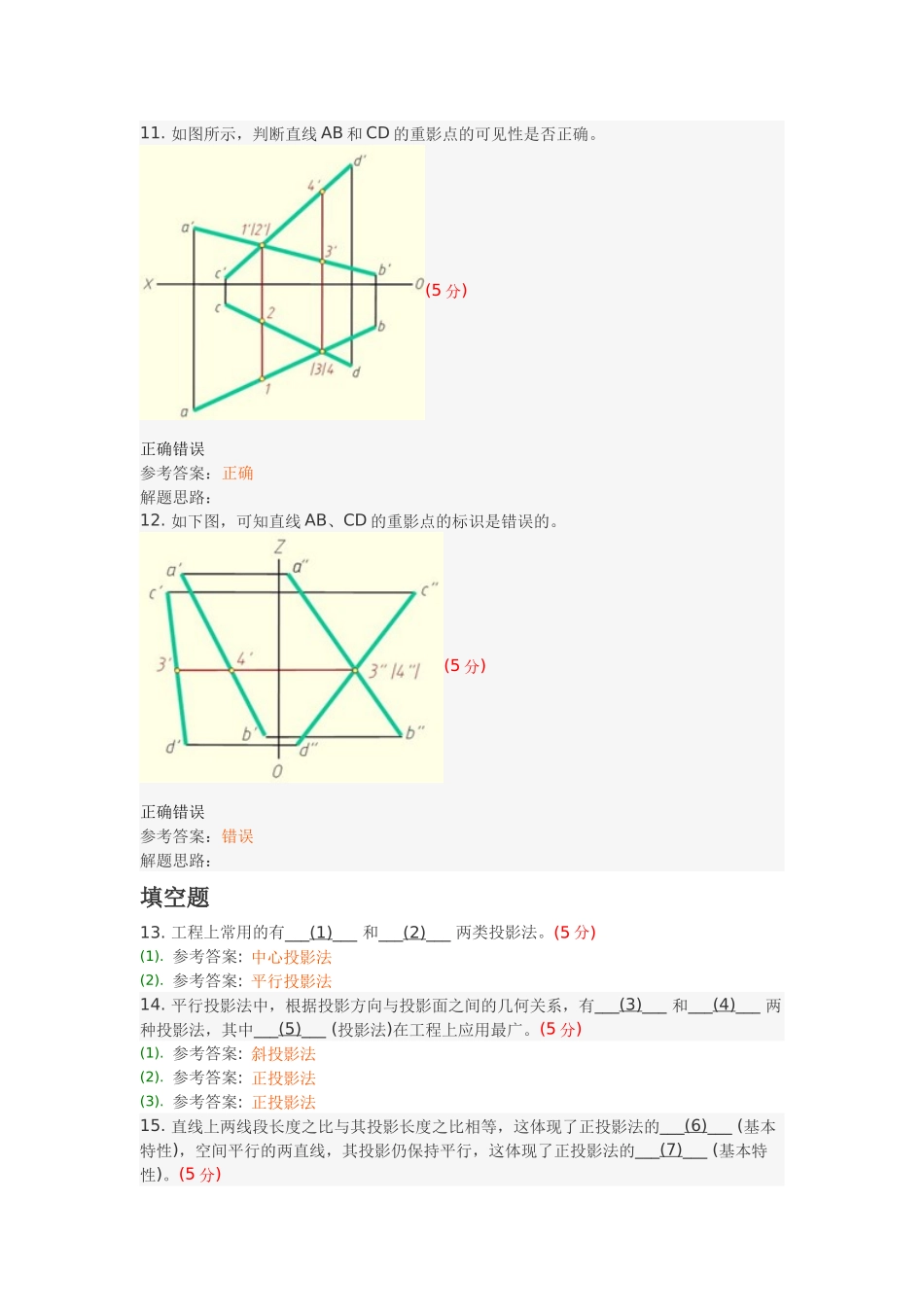

工程制图与识图(高起专)阶段性作业及答案_第3页
3/14
工程制图与识图(高起专)阶段性作业1多选题1.图样上的尺寸包括_____(5分)(A)尺寸界线(B)尺寸线(C)尺寸起止符号(D)尺寸数字参考答案:A,B,C,D2.绘制工程图样有三种方法,分别是_____(5分)(A)徒手绘图(B)尺规绘图(C)计算机绘图(D)素描参考答案:A,B,C3.在绘图的过程中,可能会用到的工具有_____(5分)(A)丁字尺(B)曲线板(C)皮尺(D)三棱尺参考答案:A,B,D4.分规的作用是_____(5分)(A)绘制线段(B)量取线段(C)等分线段(D)画圆和圆弧参考答案:B,C判断题5.当直线或者平面平行于投影面时,其投影反映实长或实形,这体现了正投影法的实形性。(5分)正确错误参考答案:正确解题思路:6.正面投影与水平投影的长度相等,左右对正;正面投影与侧面投影的高度相等,上下平齐;水平投影与侧面投影宽度相等,前后对应。即“长对正,高平齐,宽相等”。(5分)正确错误参考答案:正确解题思路:7.从下图中可以知道,直线AB平行于CD。(5分)正确错误参考答案:正确解题思路:8.由下图可以看出,直线AB和CD相互平行。(5分)正确错误参考答案:错误解题思路:9.已知A点坐标为(10,15,8),B点坐标为(15,5,12),则A点在B点的上方。(5分)正确错误参考答案:错误解题思路:10.如下如所示,根据直线AB与投影面的相对位置可以看出AB为正平线。(5分)正确错误参考答案:正确解题思路:11.如图所示,判断直线AB和CD的重影点的可见性是否正确。(5分)正确错误参考答案:正确解题思路:12.如下图,可知直线AB、CD的重影点的标识是错误的。(5分)正确错误参考答案:错误解题思路:填空题13.工程上常用的有___(1)___和___(2)___两类投影法。(5分)(1).参考答案:中心投影法(2).参考答案:平行投影法14.平行投影法中,根据投影方向与投影面之间的几何关系,有___(3)___和___(4)___两种投影法,其中___(5)___(投影法)在工程上应用最广。(5分)(1).参考答案:斜投影法(2).参考答案:正投影法(3).参考答案:正投影法15.直线上两线段长度之比与其投影长度之比相等,这体现了正投影法的___(6)___(基本特性),空间平行的两直线,其投影仍保持平行,这体现了正投影法的___(7)___(基本特性)。(5分)(1).参考答案:定比性(2).参考答案:平行性16.工程上采用三投影面体系来表达物体的形状,这三个相互垂直的投影面分别是___(8)___,___(9)___和___(10)___。(5分)(1).参考答案:正立投影面(或正面,V)(2).参考答案:水平投影面(或H)(3).参考答案:侧立投影面(或侧面,W)17.点A的X坐标反映了该点对___(11)___投影面的距离。(5分)(1).参考答案:W(或侧立)18.由下图可知,直线AB、CD之间的关系是___(12)___(5分)(1).参考答案:平行19.如图所示,可以看出直线AB和CD的关系是___(13)___(5分)(1).参考答案:相交20.由GH的三面投影可以看出,GH为___(14)___线。(5分)(1).参考答案:正垂工程制图与识图(高起专)阶段性作业2判断题1.由下图可知点A、B、C、D位于同一平面内。(5分)正确错误参考答案:错误解题思路:2.如下图所示,则直线AB、CD、EF位于同一平面内。(5分)正确错误参考答案:错误解题思路:3.下图中,所作出的直线与平面的交点K,是否正确。(5分)正确错误参考答案:正确解题思路:4.已知平面ABC和平面EFG相垂直,按下图操作,所画出的平面EFG的水平投影是否正确。(5分)正确错误参考答案:正确解题思路:5.如下图所示,过点K作一平面垂直于平面CDE,并平行于线段AB的作法是错误的。(5分)正确错误参考答案:错误解题思路:6.在下图中,过点K作直线与直线AB、CD相交的作法是否正确。(5分)正确错误参考答案:正确解题思路:7.如下图所示,求作属于圆柱表面的点A、B、C、D的另外两面投影,其作法是否正确。(5分)正确错误参考答案:正确解题思路:8.如下图所示,求作属于圆锥表面的点A、B、C、D的另外两面投影是否正确。(5分)正确错误参考答案:正确解题思路:9.如图所示,已根据球的正面投影,画出水平投影和侧面投影,并作出了属于球表面的点A、B、C、D的另外两面投影,其结果是否正确。(5分)正确错误参考答案:正确解题思路:10.如下图所示,已知属于回转体表面的点A、B的一个投影,来求作另外两面投影,其结果是否正确。(5分)正确错误参考答案:正...
