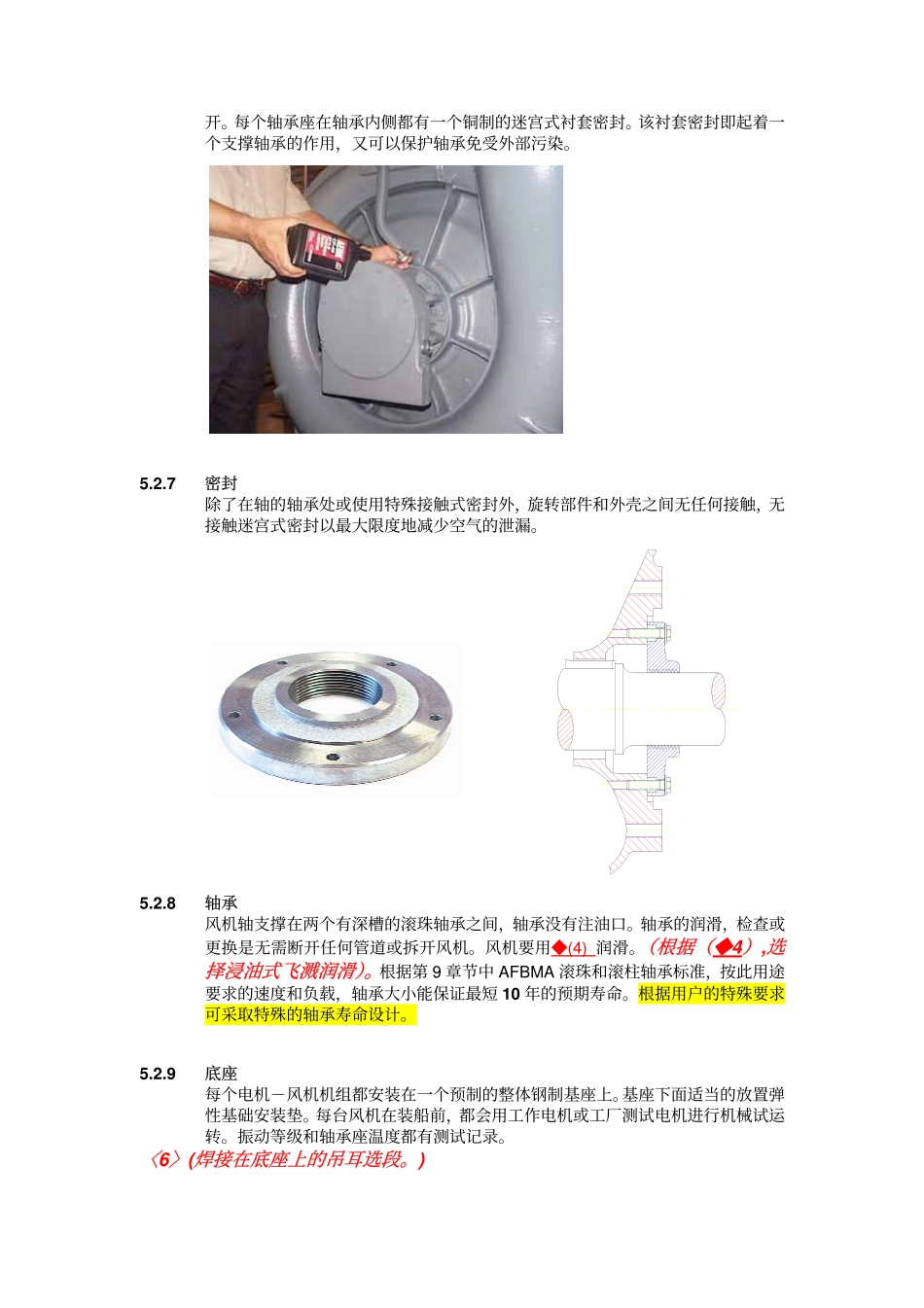

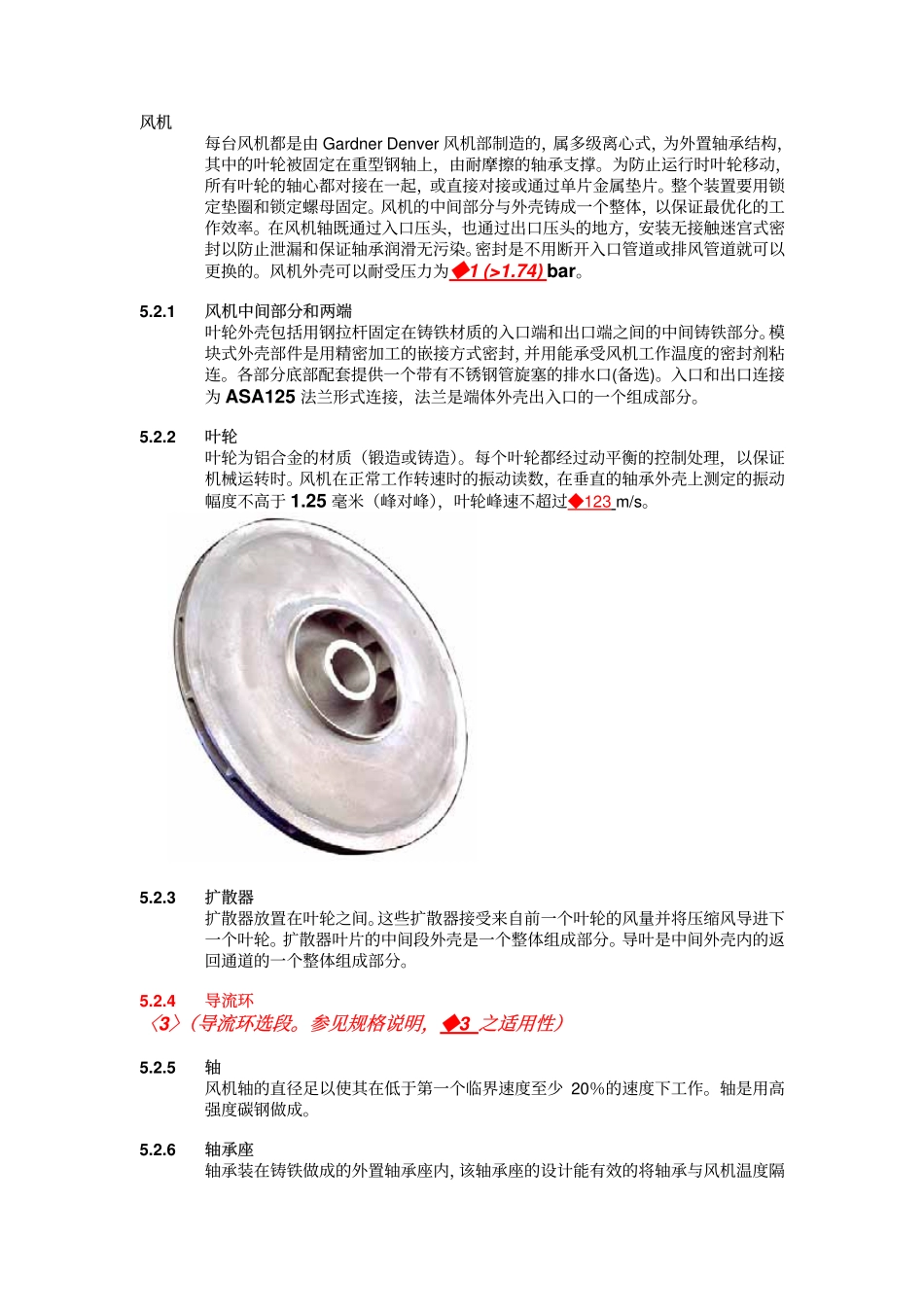

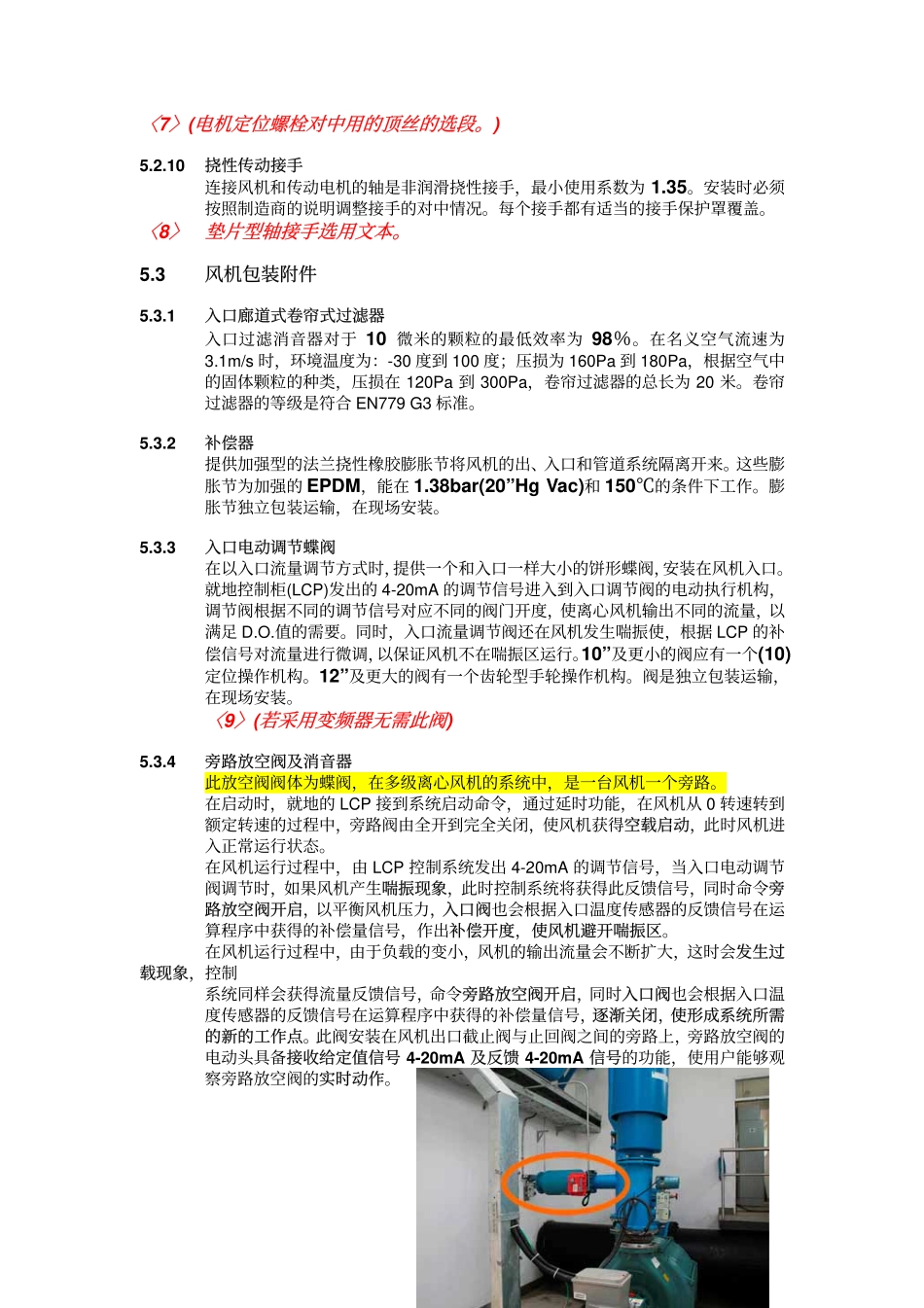

风机每台风机都是由GardnerDenver风机部制造的，属多级离心式，为外置轴承结构，其中的叶轮被固定在重型钢轴上，由耐摩擦的轴承支撑。为防止运行时叶轮移动，所有叶轮的轴心都对接在一起，或直接对接或通过单片金属垫片。整个装置要用锁定垫圈和锁定螺母固定。风机的中间部分与外壳铸成一个整体，以保证最优化的工作效率。在风机轴既通过入口压头，也通过出口压头的地方，安装无接触迷宫式密封以防止泄漏和保证轴承润滑无污染。密封是不用断开入口管道或排风管道就可以更换的。风机外壳可以耐受压力为1◆(>1.74)bar。5.2.1风机中间部分和两端叶轮外壳包括用钢拉杆固定在铸铁材质的入口端和出口端之间的中间铸铁部分。模块式外壳部件是用精密加工的嵌接方式密封，并用能承受风机工作温度的密封剂粘连。各部分底部配套提供一个带有不锈钢管旋塞的排水口(备选)。入口和出口连接为ASA125法兰形式连接，法兰是端体外壳出入口的一个组成部分。5.2.2叶轮叶轮为铝合金的材质（锻造或铸造）。每个叶轮都经过动平衡的控制处理，以保证机械运转时。风机在正常工作转速时的振动读数，在垂直的轴承外壳上测定的振动幅度不高于1.25毫米（峰对峰），叶轮峰速不超过123◆m/s。5.2.3扩散器扩散器放置在叶轮之间。这些扩散器接受来自前一个叶轮的风量并将压缩风导进下一个叶轮。扩散器叶片的中间段外壳是一个整体组成部分。导叶是中间外壳内的返回通道的一个整体组成部分。5.2.4导流环〈3〉（导流环选段。参见规格说明，3◆之适用性）5.2.5轴风机轴的直径足以使其在低于第一个临界速度至少20％的速度下工作。轴是用高强度碳钢做成。5.2.6轴承座轴承装在铸铁做成的外置轴承座内，该轴承座的设计能有效的将轴承与风机温度隔开。每个轴承座在轴承内侧都有一个铜制的迷宫式衬套密封。该衬套密封即起着一个支撑轴承的作用，又可以保护轴承免受外部污染。5.2.7密封除了在轴的轴承处或使用特殊接触式密封外，旋转部件和外壳之间无任何接触，无接触迷宫式密封以最大限度地减少空气的泄漏。5.2.8轴承风机轴支撑在两个有深槽的滚珠轴承之间，轴承没有注油口。轴承的润滑，检查或更换是无需断开任何管道或拆开风机。风机要用(4)◆润滑。（根据（4◆）,选择浸油式飞溅润滑）。根据第9章节中AFBMA滚珠和滚柱轴承标准，按此用途要求的速度和负载，轴承大小能保证最短10年的预期寿命。根据用户的特殊要求可采取特殊的轴承寿命设计。5.2.9底座每个电机－风机机组都安装在一个预制的整体钢制基座上。基座下面适当的放置弹性基础安装垫。每台风机在装船前，都会用工作电机或工厂测试电机进行机械试运转。振动等级和轴承座温度都有测试记录。〈6〉(焊接在底座上的吊耳选段。)〈7〉(电机定位螺栓对中用的顶丝的选段。)5.2.10挠性传动接手连接风机和传动电机的轴是非润滑挠性接手，最小使用系数为1.35。安装时必须按照制造商的说明调整接手的对中情况。每个接手都有适当的接手保护罩覆盖。〈8〉垫片型轴接手选用文本。5.3风机包装附件5.3.1入口廊道式卷帘式过滤器入口过滤消音器对于10微米的颗粒的最低效率为98％。在名义空气流速为3.1m/s时，环境温度为：-30度到100度；压损为160Pa到180Pa，根据空气中的固体颗粒的种类，压损在120Pa到300Pa，卷帘过滤器的总长为20米。卷帘过滤器的等级是符合EN779G3标准。5.3.2补偿器提供加强型的法兰挠性橡胶膨胀节将风机的出、入口和管道系统隔离开来。这些膨胀节为加强的EPDM，能在1.38bar(20”HgVac)和150℃的条件下工作。膨胀节独立包装运输，在现场安装。5.3.3入口电动调节蝶阀在以入口流量调节方式时，提供一个和入口一样大小的饼形蝶阀，安装在风机入口。就地控制柜(LCP)发出的4-20mA的调节信号进入到入口调节阀的电动执行机构，调节阀根据不同的调节信号对应不同的阀门开度，使离心风机输出不同的流量，以满足D.O.值的需要。同时，入口流量调节阀还在风机发生喘振使，根据LCP的补偿信号对流量进行微调，以保证风机不在喘振区运行。10”及更小的阀应有一个(10)定位操作机构。12”及更大的阀有一个齿轮型手轮操作机构。阀是独立包装运输，在现场安装。〈9〉(若采用变频器无需此阀)...
