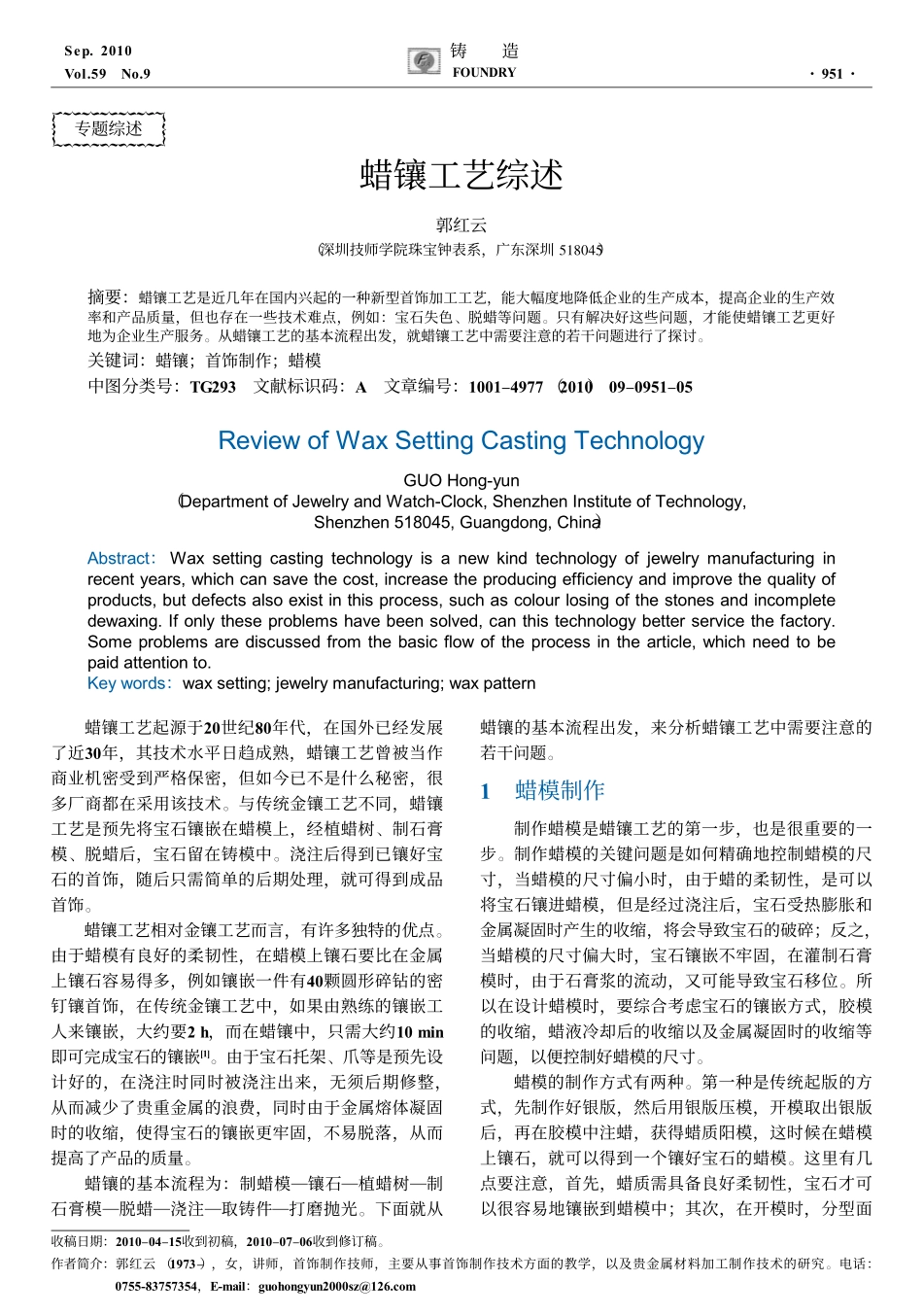

··蜡镶工艺起源于20世纪80年代，在国外已经发展了近30年，其技术水平日趋成熟，蜡镶工艺曾被当作商业机密受到严格保密，但如今已不是什么秘密，很多厂商都在采用该技术
与传统金镶工艺不同，蜡镶工艺是预先将宝石镶嵌在蜡模上，经植蜡树、制石膏模、脱蜡后，宝石留在铸模中
浇注后得到已镶好宝石的首饰，随后只需简单的后期处理，就可得到成品首饰
蜡镶工艺相对金镶工艺而言，有许多独特的优点
由于蜡模有良好的柔韧性，在蜡模上镶石要比在金属上镶石容易得多，例如镶嵌一件有40颗圆形碎钻的密钉镶首饰，在传统金镶工艺中，如果由熟练的镶嵌工人来镶嵌，大约要2h，而在蜡镶中，只需大约10min即可完成宝石的镶嵌[1]
由于宝石托架、爪等是预先设计好的，在浇注时同时被浇注出来，无须后期修整，从而减少了贵重金属的浪费，同时由于金属熔体凝固时的收缩，使得宝石的镶嵌更牢固，不易脱落，从而提高了产品的质量
蜡镶的基本流程为：制蜡模—镶石—植蜡树—制石膏模—脱蜡—浇注—取铸件—打磨抛光
下面就从蜡镶的基本流程出发，来分析蜡镶工艺中需要注意的若干问题
1蜡模制作制作蜡模是蜡镶工艺的第一步，也是很重要的一步
制作蜡模的关键问题是如何精确地控制蜡模的尺寸，当蜡模的尺寸偏小时，由于蜡的柔韧性，是可以将宝石镶进蜡模，但是经过浇注后，宝石受热膨胀和金属凝固时产生的收缩，将会导致宝石的破碎；反之，当蜡模的尺寸偏大时，宝石镶嵌不牢固，在灌制石膏模时，由于石膏浆的流动，又可能导致宝石移位
所以在设计蜡模时，要综合考虑宝石的镶嵌方式，胶模的收缩，蜡液冷却后的收缩以及金属凝固时的收缩等问题，以便控制好蜡模的尺寸
蜡模的制作方式有两种
第一种是传统起版的方式，先制作好银版，然后用银版压模，开模取出银版后，再在胶模中注蜡，获得蜡质阳模，这时候在蜡模上镶石，就可以得到一个镶好宝石的蜡模
这里有几点要注意，首先，蜡质需具备良好柔韧性，宝石才可以
