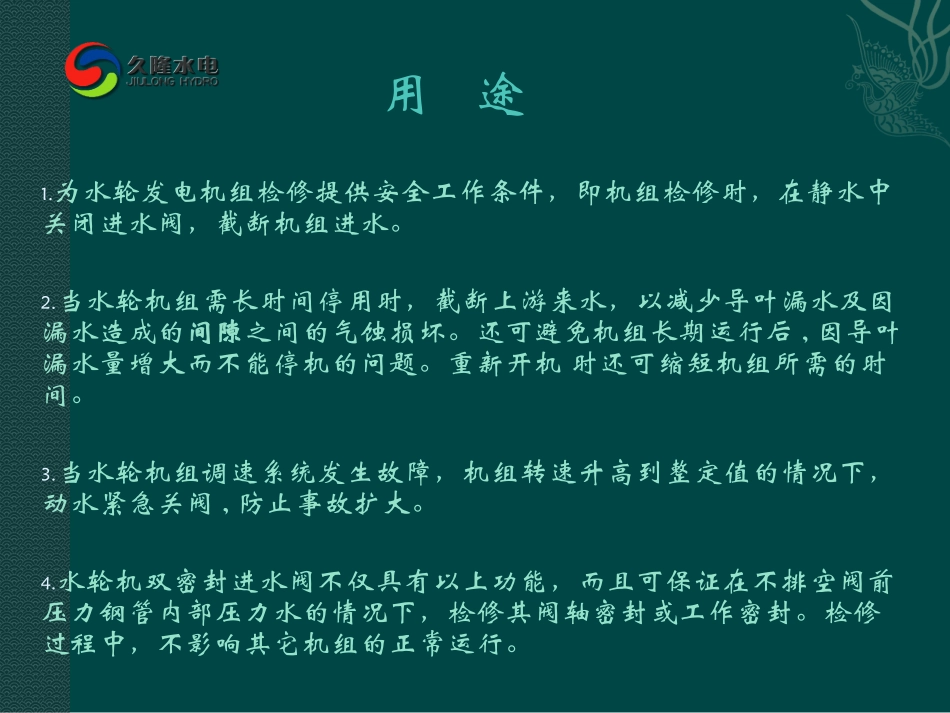

水轮机进水阀QF612-WY-120介绍杜明远为了满足水电站机组运行与检修的需要，在水电站的引水系统和水轮机的过流系统中，不同位置应装设相应的闸门或阀门对水流加以控制，如进水口的工作闸门和检修闸门、尾水管出口的尾水检修闸门等。通常将装设在水轮机蜗壳前的阀门称为进水阀(又称主阀)。水轮机主阀是机组和电站的一种重要安全保护设备，通常只有全开和全关两种状态，不允许部分开启来调节流量，以免造成过大的水力损失和影响水流稳定而引起过大的振动。水轮机进水阀是水电站进水管线系统中截断或接通水流的控制设备。其主要作用如下：进水球阀的作用用途1.为水轮发电机组检修提供安全工作条件，即机组检修时，在静水中关闭进水阀，截断机组进水。2.当水轮机组需长时间停用时，截断上游来水，以减少导叶漏水及因漏水造成的间隙之间的气蚀损坏。还可避免机组长期运行后,因导叶漏水量增大而不能停机的问题。重新开机时还可缩短机组所需的时间。3.当水轮机组调速系统发生故障，机组转速升高到整定值的情况下，动水紧急关阀,防止事故扩大。4.水轮机双密封进水阀不仅具有以上功能，而且可保证在不排空阀前压力钢管内部压力水的情况下，检修其阀轴密封或工作密封。检修过程中，不影响其它机组的正常运行。进水球阀的工作原理进水球阀广泛应用在中、小直径高水头水电站上(一般用于最高静水头大于250m的水电站)，由于其活门为圆筒形,内径与钢管的直径相同,过流时水力损失接近于零,因此特别适用于流速高的场合。现代球阀一般采用卧轴布置,主要由阀壳、活门及轴端、密封装置、操作机构等组成,活门为一旋转的球体,关闭水道时利用球体挡水；旋转90°后开启,水流经球体中心与水道直径一致的圆柱孔通过,无阻水构件，水头损失小。按密封形式的不同分为单面密封球阀和双面密封球阀，现在以双面密封球阀居多,即在上游进口端设检修密封,下游出口端设工作密封。球阀的优点是关闭严密,漏水极少；密封装置不易磨损,使用寿命长；全开时几乎无水力损失；阀门开关时两密封副无磨擦旋转,故启闭操作力矩小；可进行动水紧急关闭等。系统组成及作用水轮机进水球阀系统由液动双密封球阀、液压系统、电气系统及附属设备等组成。液动双密封球阀基本形式为卧轴双密封结构。液压系统由油压装置和操作机构二部分组成。控制系统以PLC为核心,可就地操作或远程控制，也可采用触摸屏进行操作和显示。进水球阀的附件包括旁通阀、上、下游连接管、伸缩节、空气阀和蜗壳放空排水阀等。液压系统控制系统上游管伸缩节下游管进水球阀球阀油压装置上游连接管路上游连接管:上游连接管与上游压力钢管现场焊接，连通整个管线系统。上游连接管上留有与旁通平压系统、差压控制系统相连的接口。下游连接管路下游连接管:下游连接管与下游蜗壳进口管现场焊接，连通整个管线系统。下游连接管上留有与旁通平压系统、差压控制系统、自动进排气系统、排水系统等相连的接口。输水管线较大时，在下游连接管下半部分开有检修门，便于设备维护时人员进出。伸缩节进水管伸缩节:进水管伸缩节（松套法兰式）安装在工作温度-10～65℃的液体管道上，在一定范围内可伸缩调节阀门与管道的连接，是管道安装过程中一种必需设备。进水管伸缩器在一定的范围内可轴向伸缩，伸缩管的伸缩可得到最大或最小的结构尺寸(伸缩量为30mm)，不仅在一定范围内可补偿由于温度的变化而带来的管线伸缩，同时也能在一定的范围内克服因管道安装不同轴而产生的偏移，对于阀门的安装、维修、更换可带来很大的方便。按结构形式可分为钢制套筒式和金属波纹管式伸缩器。旁通阀的组成及作用旁通阀及旁通系统:由旁通弯管、旁通直管、旁通阀、旁通检修阀、密封件、紧固件等组成，布置在上游连接管与下游连接管之间。在主阀开启前，打开旁通阀向蜗壳充水平压，（球阀开启必须在阀门两侧的压力差大于1.0Mpa时进行）降低开阀力矩，减少开阀过程中阀轴与轴承之间的摩擦，延长阀门的使用寿命。旁通检修阀、便于旁通管路和液压针阀的检修和安装。旁通阀一般采用电(液)动蝶阀、电动球阀，水头较高时采用液动针型阀。旁通阀前串接一台检修阀,作为旁通阀检修用。检修阀一般采用手动蝶阀，也可采...
