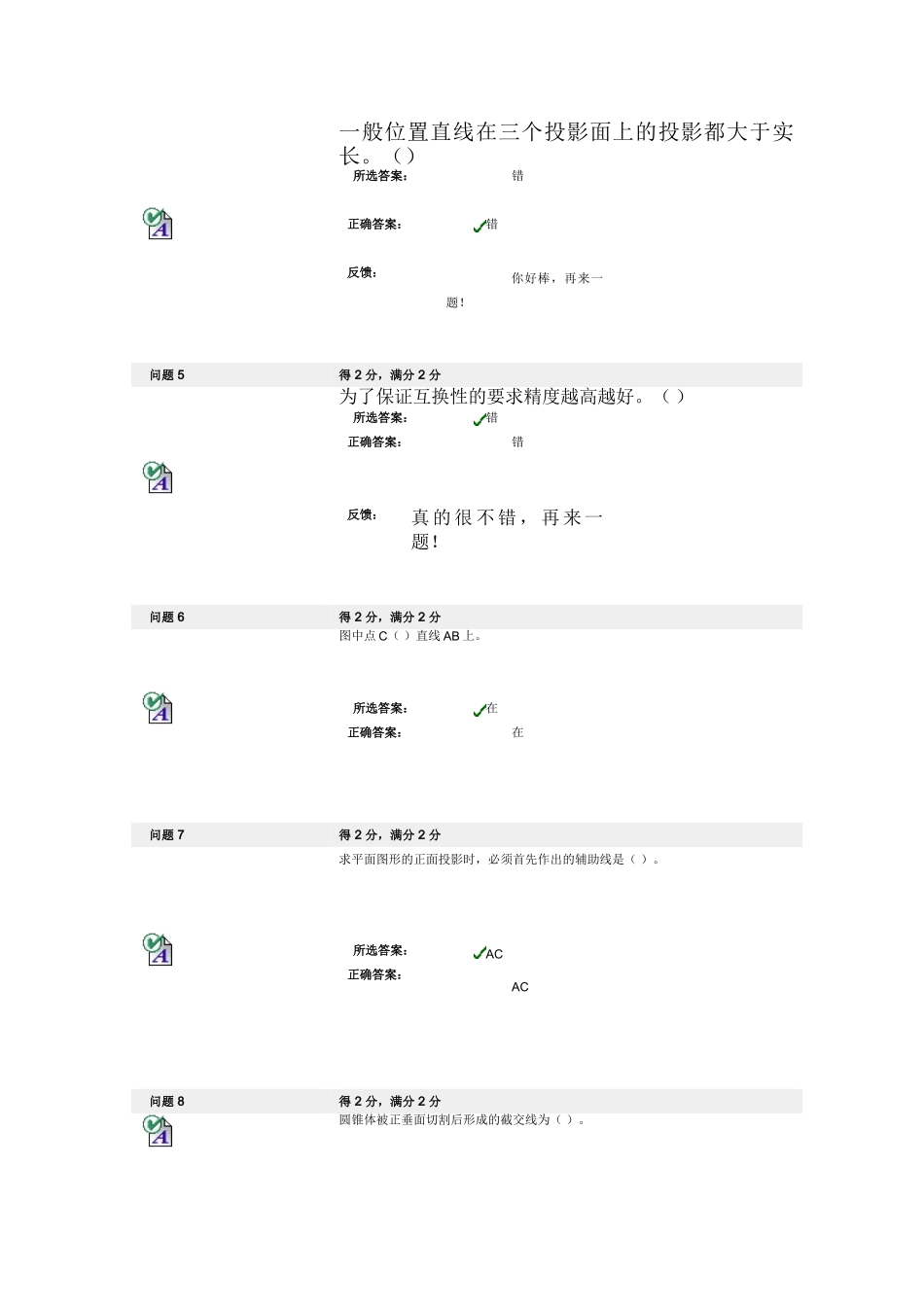

机械设计制图>习题测试>复查测验：投影基础作业复查测验：投影基础作业名称投影基础作业状态已完成分数得96分，满分100分已用时间总时长为1小时0分钟，允许超出0小时、32分钟、7秒。说明问题1得2分，满分2分只有过圆锥顶点的平面截切圆锥面，其截交线才是两条相交直线。（）所选答案：对正确答案：对反馈：你好棒，再来一题！问题2得2分，满分2分在尺寸标注中，有几条相同的圆弧就必须在符号R加注几,如4-R8。（）所选答案：错正确答案：错反馈：你好棒，再来一题！问题3得2分，满分2分孔的基本偏差是上偏差，轴的基本偏差是下偏差。（）所选答案：错正确答案：错反馈：真的很不错，再来一题！问题4得2分，满分2分一般位置直线在三个投影面上的投影都大于实长。（）所选答案：错正确答案：错反馈：你好棒，再来一题！问题5得2分，满分2分为了保证互换性的要求精度越高越好。（）所选答案：错正确答案：错反馈：真的很不错，再来一题！问题6得2分，满分2分图中点C（）直线AB上。所选答案：在正确答案：在问题7得2分，满分2分求平面图形的正面投影时，必须首先作出的辅助线是（）。所选答案：AC正确答案：AC问题8得2分，满分2分圆锥体被正垂面切割后形成的截交线为（）。所选答案：椭圆正确答案：椭圆问题9得2分，满分2分用形体分析法对组合体进行分解，组合体的组合方式可以分为叠加、（）、综合三种。A、叠合B、相交C、切割所选答案：C正确答案：C问题10得2分，满分2分曲面可以看作为动线的运动轨迹，动线称为（）。A、轴线B、素线C、母线所选答案：C正确答案：C问题11得2分，满分2分将投影中心移至无限远处，则投影线视为互相（）。A、平行B、交于一点C、垂直D、交叉所选答案：A正确答案：A问题12得2分，满分2分当两回转体公切于一个球时，其相贯线为（）。所选答案：椭圆正确答案：椭圆问题13得2分，满分2分立体截切后的投影如图所示，说法正确的是（）。所选答案：这是圆柱体被截切后的投影图。正确答这是圆柱体被截切后的投影图。案：问题14得2分，满分2分两同轴回转体的相贯线为（）。所选答案：圆正确答案：圆问题15得2分，满分2分图中各直线的相对位置关系分别为（）。所选答案：平行、交叉、相交、交叉正确答案：平行、交叉、相交、交叉问题16得2分，满分2分三棱锥SABC中有（）个特殊位置平面。所选答案：2正确答案：2问题17得2分，满分2分直线AB和CD为（）两直线。所选答案：平行正确答案：平行问题18得2分，满分2分图中属于H面上的点是（）。所选答案：B正确答案：B问题19得2分，满分2分如果一直线垂直于平面内任意两条相交直线，则直线与平面（）。A、平行B、垂直C、相交D、任意所选答案：B正确答案：B问题20得2分，满分2分在读组合体视图中，（）和线面分析法是读图的基本方法，但是这两种方法并不是孤立运用的，实际读图是常常是综合运用，穿插进行。A、形体堆砌法B、形体分析法C、形体综合法所选答案：B正确答案：B问题21得2分，满分2分过点E作直线EF与CD平行且与AB相交的步骤是（）。所选答案：先求水平投影，再求正面投影。正确答案：先求水平投影，再求正面投影。问题22得2分，满分2分用纬圆法在圆锥表面取点时，所作的辅助圆与圆锥的轴线关系为（）A、平行B、垂直C、相交D、任意所选答案：B正确答案：B问题23得2分，满分2分主视图的选择原则是（）。A、应选择最容易画的视图作主视图B、应选择表面线条最少的视图作主视图C、应选择最能表达物体形状特征的视图作主视图所选答案：C正确答案：C问题24得2分，满分2分组合体三视图中少标注（）个尺寸。所选答案：5正确答案：5问题25得2分，满分2分图中的直线为（）。所选答案：侧垂线正确答案：侧垂线问题26得2分，满分2分在被联接件之一较厚、并经常装拆之处，应选用()联接。A．螺栓B．螺钉C．双头螺柱D．紧定螺钉所选答案：C正确答案：C反馈：真的很不错，再来一题！问题27得2分，满分2分图中直线AB与直线CD间的夹角应是（）（a）45º（b）50º（c）90º（d）60º所选答案：A正确答案：A问题28得2分，满分2分根据物体的俯视图和左视图，判断（a）（b）（c）（d）四个图中，那一个是正确的主视图。（）所选答案：A正确...
