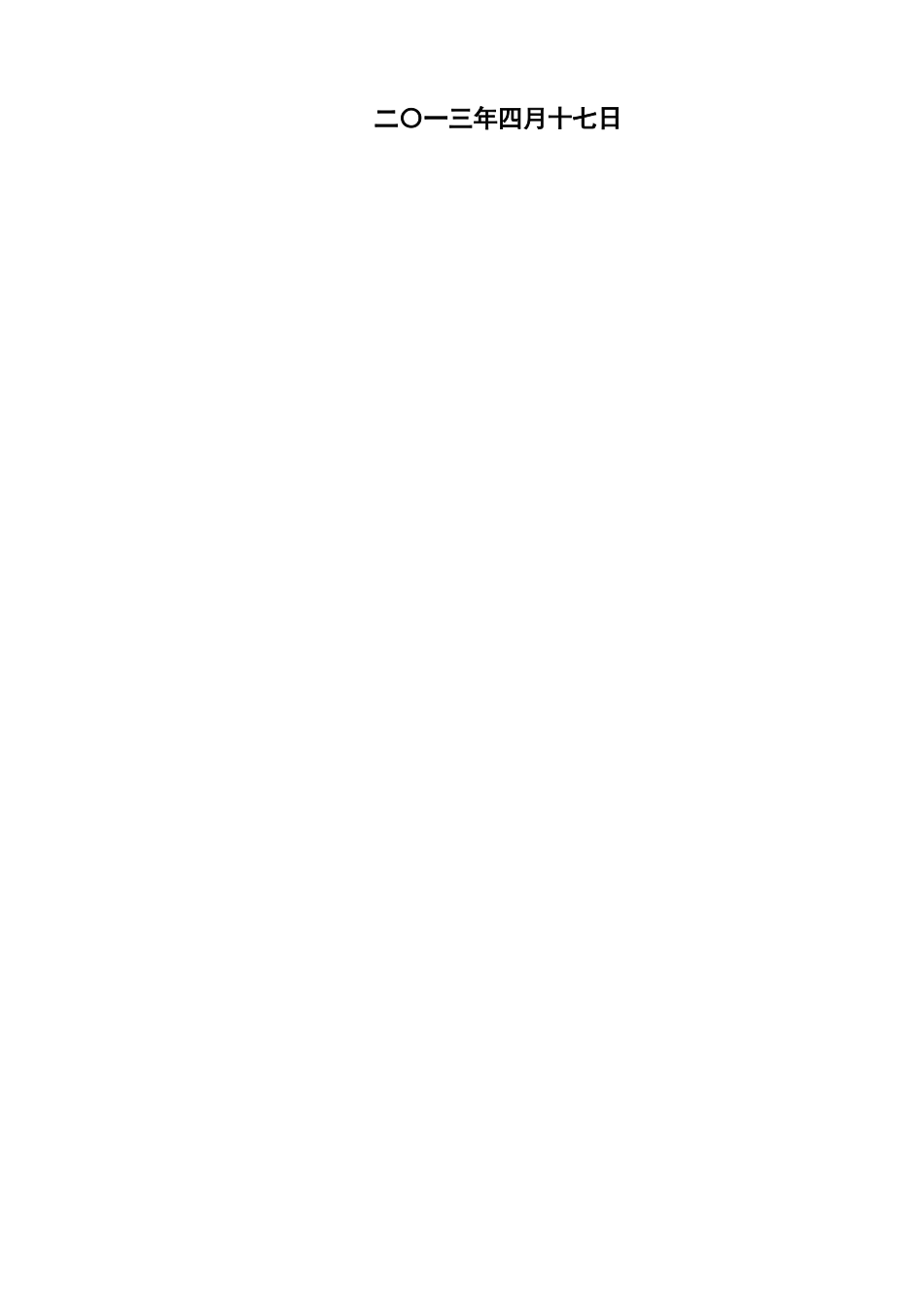

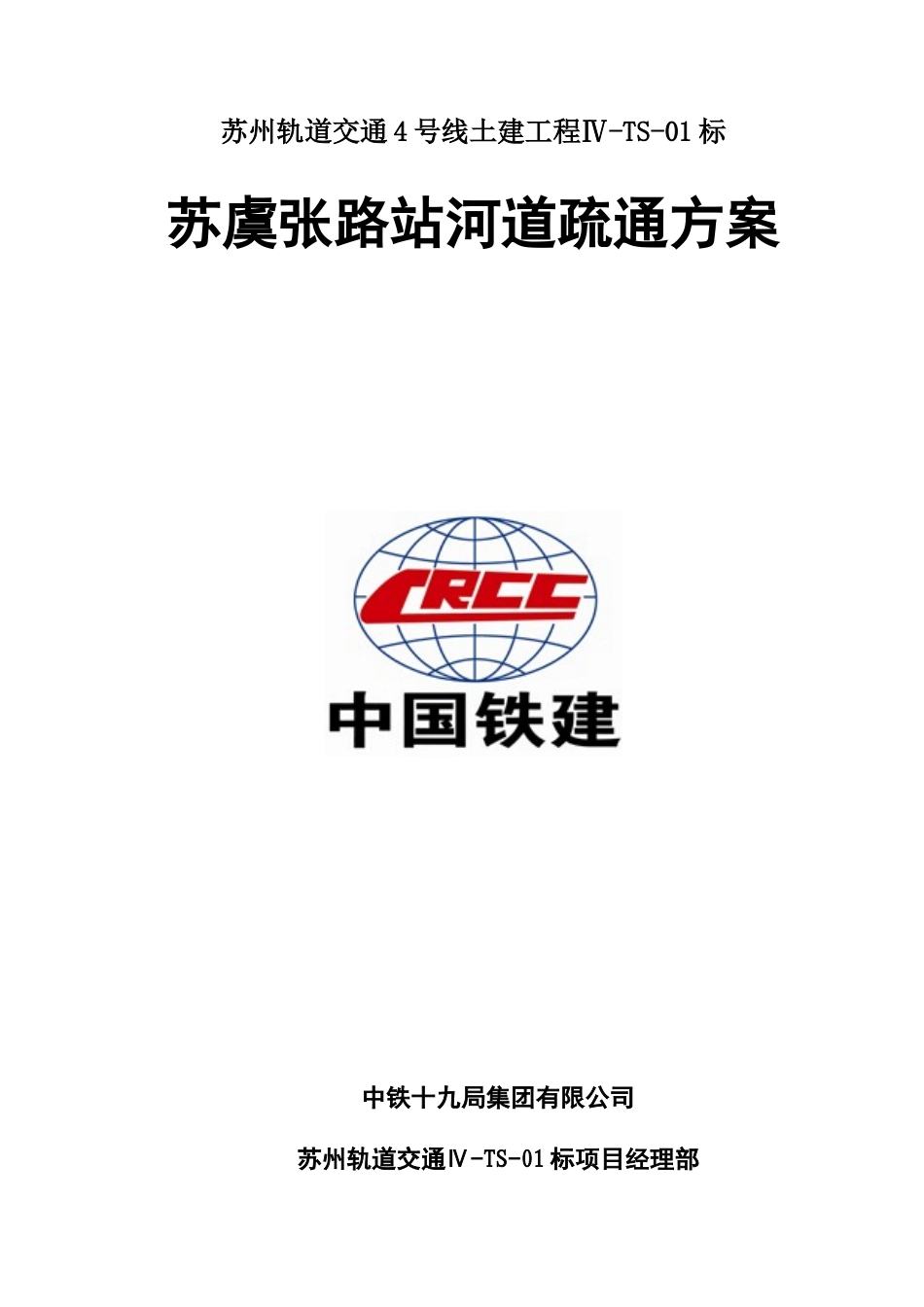

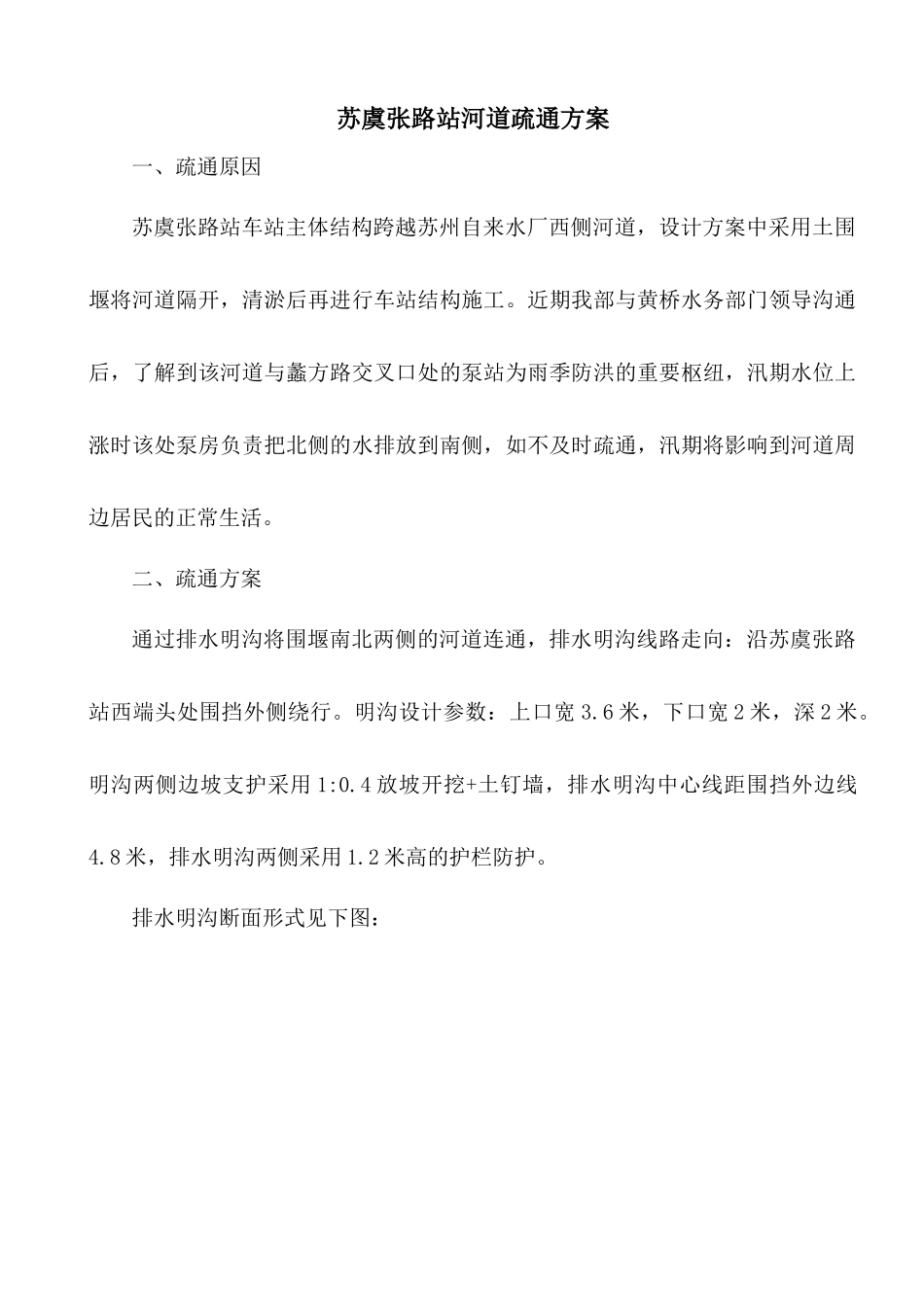

苏州轨道交通4号线土建工程Ⅳ-TS-01标苏虞张路站河道疏通方案中铁十九局集团有限公司苏州轨道交通Ⅳ-TS-01标项目经理部二〇一三年四月十七日苏虞张路站河道疏通方案一、疏通原因苏虞张路站车站主体结构跨越苏州自来水厂西侧河道，设计方案中采用土围堰将河道隔开，清淤后再进行车站结构施工。近期我部与黄桥水务部门领导沟通后，了解到该河道与蠡方路交叉口处的泵站为雨季防洪的重要枢纽，汛期水位上涨时该处泵房负责把北侧的水排放到南侧，如不及时疏通，汛期将影响到河道周边居民的正常生活。二、疏通方案通过排水明沟将围堰南北两侧的河道连通，排水明沟线路走向：沿苏虞张路站西端头处围挡外侧绕行。明沟设计参数：上口宽3.6米，下口宽2米，深2米。明沟两侧边坡支护采用1:0.4放坡开挖+土钉墙，排水明沟中心线距围挡外边线4.8米，排水明沟两侧采用1.2米高的护栏防护。排水明沟断面形式见下图：排水明沟走向见下图：三、疏通方案工程量排水明沟总计206.5米，其中包括：土方开挖（含余方弃置）工程量：2*（3.6+2）/2*（206.5）=1156.4m3；土钉墙：413延米；护栏：413米；破除路面：180*3.6=648m2。四、施工机械及施工步序根据我部对施工场地及地质条件的调查，拟投入主要机械设备见下表：序号设备名称数量备注1挖机1台带炮头2锚杆钻机1台3注浆机1台4空压机1台5渣土车2台施工步序见下图：破除路面土方开挖安装护栏边坡支护六、注意事项1、施工现场需注意安全文明施工。2、特种作业人员须持证上岗。3、排水明沟两侧需做好临边防护。
