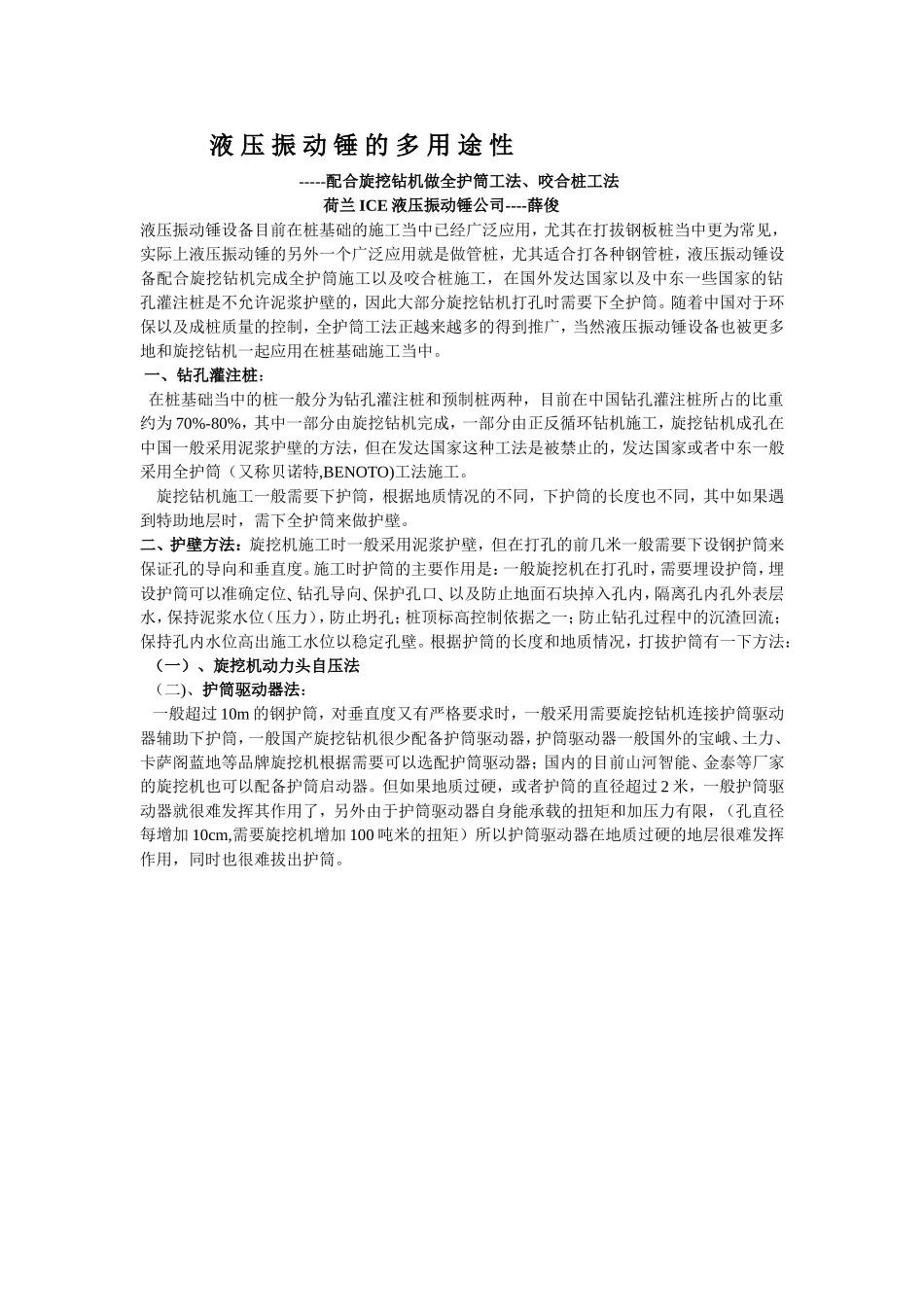

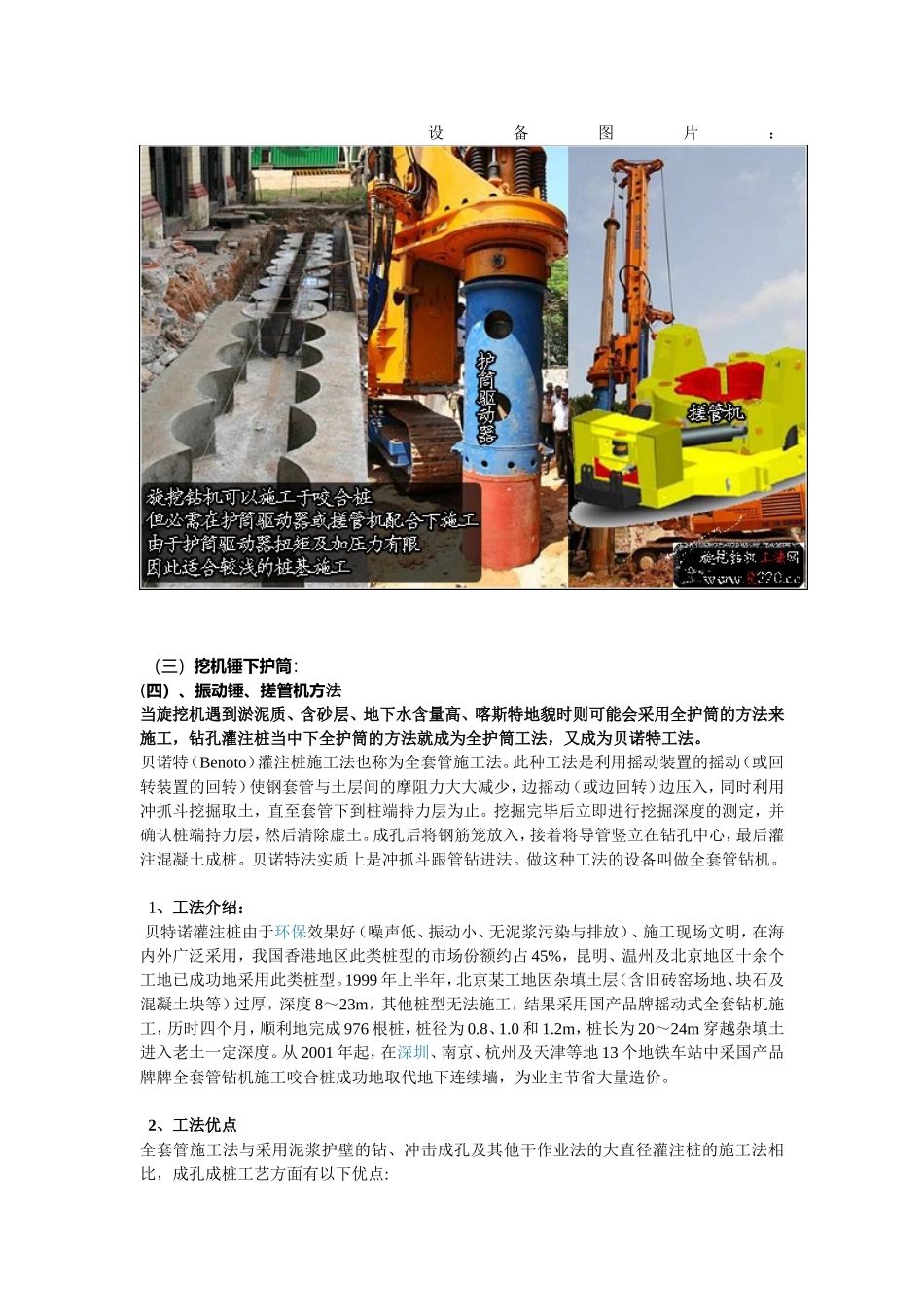

液压振动锤的多用途性-----配合旋挖钻机做全护筒工法、咬合桩工法荷兰ICE液压振动锤公司----薛俊液压振动锤设备目前在桩基础的施工当中已经广泛应用，尤其在打拔钢板桩当中更为常见，实际上液压振动锤的另外一个广泛应用就是做管桩，尤其适合打各种钢管桩，液压振动锤设备配合旋挖钻机完成全护筒施工以及咬合桩施工，在国外发达国家以及中东一些国家的钻孔灌注桩是不允许泥浆护壁的，因此大部分旋挖钻机打孔时需要下全护筒。随着中国对于环保以及成桩质量的控制，全护筒工法正越来越多的得到推广，当然液压振动锤设备也被更多地和旋挖钻机一起应用在桩基础施工当中。一、钻孔灌注桩：在桩基础当中的桩一般分为钻孔灌注桩和预制桩两种，目前在中国钻孔灌注桩所占的比重约为70%-80%，其中一部分由旋挖钻机完成，一部分由正反循环钻机施工，旋挖钻机成孔在中国一般采用泥浆护壁的方法，但在发达国家这种工法是被禁止的，发达国家或者中东一般采用全护筒（又称贝诺特,BENOTO)工法施工。旋挖钻机施工一般需要下护筒，根据地质情况的不同，下护筒的长度也不同，其中如果遇到特助地层时，需下全护筒来做护壁。二、护壁方法：旋挖机施工时一般采用泥浆护壁，但在打孔的前几米一般需要下设钢护筒来保证孔的导向和垂直度。施工时护筒的主要作用是：一般旋挖机在打孔时，需要埋设护筒，埋设护筒可以准确定位、钻孔导向、保护孔口、以及防止地面石块掉入孔内，隔离孔内孔外表层水，保持泥浆水位（压力），防止坍孔；桩顶标高控制依据之一；防止钻孔过程中的沉渣回流；保持孔内水位高出施工水位以稳定孔壁。根据护筒的长度和地质情况，打拔护筒有一下方法：（一）、旋挖机动力头自压法（二)、护筒驱动器法：一般超过10m的钢护筒，对垂直度又有严格要求时，一般采用需要旋挖钻机连接护筒驱动器辅助下护筒，一般国产旋挖钻机很少配备护筒驱动器，护筒驱动器一般国外的宝峨、土力、卡萨阁蓝地等品牌旋挖机根据需要可以选配护筒驱动器；国内的目前山河智能、金泰等厂家的旋挖机也可以配备护筒启动器。但如果地质过硬，或者护筒的直径超过2米，一般护筒驱动器就很难发挥其作用了，另外由于护筒驱动器自身能承载的扭矩和加压力有限，（孔直径每增加10cm,需要旋挖机增加100吨米的扭矩）所以护筒驱动器在地质过硬的地层很难发挥作用，同时也很难拔出护筒。设备图片：（三）挖机锤下护筒：(四）、振动锤、搓管机方法当旋挖机遇到淤泥质、含砂层、地下水含量高、喀斯特地貌时则可能会采用全护筒的方法来施工，钻孔灌注桩当中下全护筒的方法就成为全护筒工法，又成为贝诺特工法。贝诺特（Benoto）灌注桩施工法也称为全套管施工法。此种工法是利用摇动装置的摇动（或回转装置的回转）使钢套管与土层间的摩阻力大大减少，边摇动（或边回转）边压入，同时利用冲抓斗挖掘取土，直至套管下到桩端持力层为止。挖掘完毕后立即进行挖掘深度的测定，并确认桩端持力层，然后清除虚土。成孔后将钢筋笼放入，接着将导管竖立在钻孔中心，最后灌注混凝土成桩。贝诺特法实质上是冲抓斗跟管钻进法。做这种工法的设备叫做全套管钻机。1、工法介绍：贝特诺灌注桩由于环保效果好（噪声低、振动小、无泥浆污染与排放）、施工现场文明，在海内外广泛采用，我国香港地区此类桩型的市场份额约占45%，昆明、温州及北京地区十余个工地已成功地采用此类桩型。1999年上半年，北京某工地因杂填土层（含旧砖窑场地、块石及混凝土块等）过厚，深度8～23m，其他桩型无法施工，结果采用国产品牌摇动式全套钻机施工，历时四个月，顺利地完成976根桩，桩径为0.8、1.0和1.2m，桩长为20～24m穿越杂填土进入老土一定深度。从2001年起，在深圳、南京、杭州及天津等地13个地铁车站中采国产品牌牌全套管钻机施工咬合桩成功地取代地下连续墙，为业主节省大量造价。2、工法优点全套管施工法与采用泥浆护壁的钻、冲击成孔及其他干作业法的大直径灌注桩的施工法相比，成孔成桩工艺方面有以下优点:A、环保效果好:噪声低，振动小;不使用泥浆，无泥浆污染，施工现场整洁文明，很适合于在市区内施工。B、成孔和成桩质量高:取土时因套管插入整个孔内，孔壁不会...
