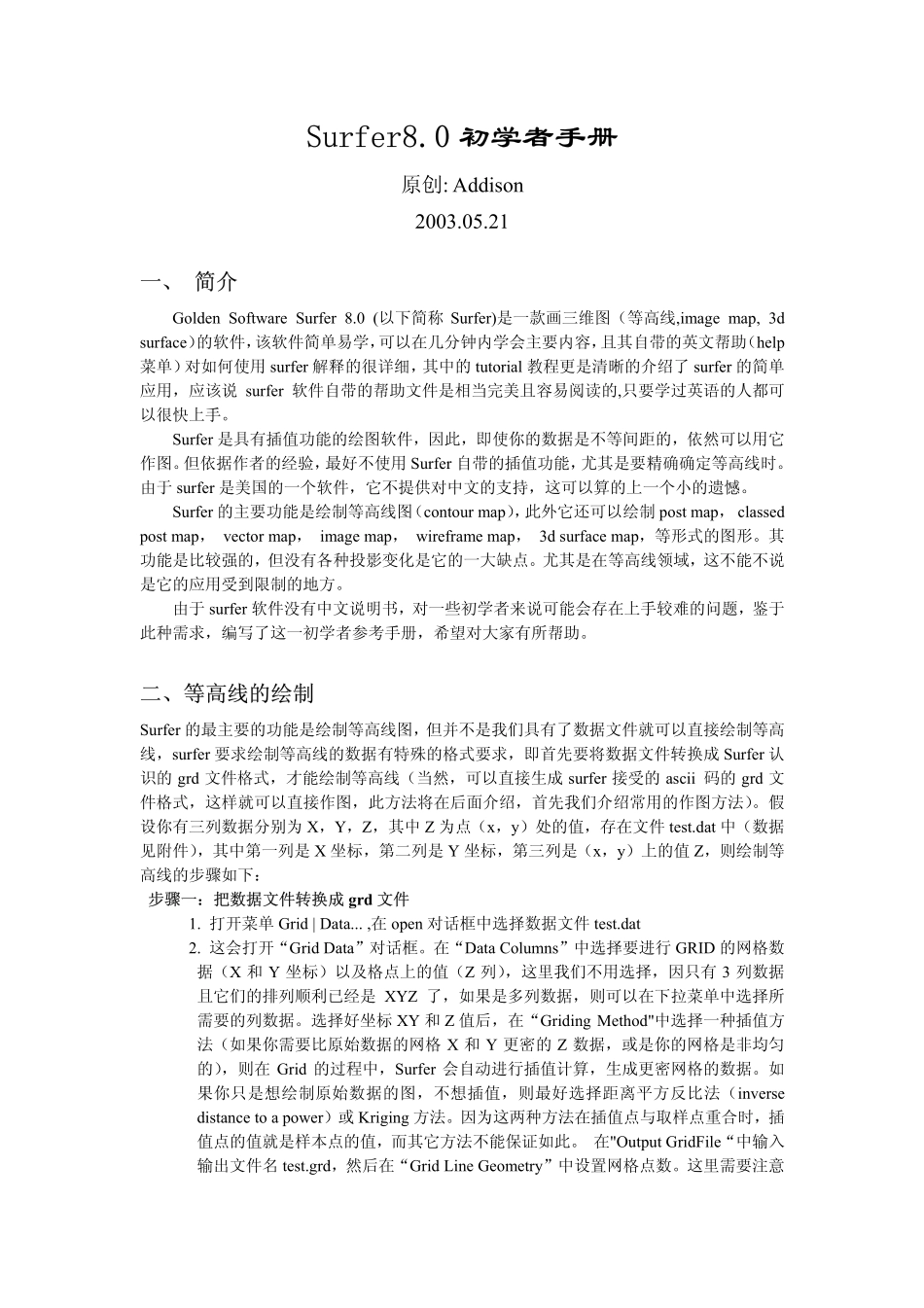

Surfer8.0初学者手册原创:Addison2003.05.21一、简介GoldenSoftwareSurfer8.0(以下简称Surfer)是一款画三维图（等高线,imagemap,3dsurface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。Surfer的主要功能是绘制等高线图（contourmap），此外它还可以绘制postmap，classedpostmap，vectormap，imagemap，wireframemap，3dsurfacemap，等形式的图形。其功能是比较强的，但没有各种投影变化是它的一大缺点。尤其是在等高线领域，这不能不说是它的应用受到限制的地方。由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。假设你有三列数据分别为X，Y，Z，其中Z为点（x，y）处的值，存在文件test.dat中（数据见附件），其中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z，则绘制等高线的步骤如下：步骤一：把数据文件转换成grd文件1.打开菜单Grid|Data...,在open对话框中选择数据文件test.dat2.这会打开“GridData”对话框。在“DataColumns”中选择要进行GRID的网格数据（X和Y坐标）以及格点上的值（Z列），这里我们不用选择，因只有3列数据且它们的排列顺利已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列数据。选择好坐标XY和Z值后，在“GridingMethod"中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z数据，或是你的网格是非均匀的），则在Grid的过程中，Surfer会自动进行插值计算，生成更密网格的数据。如果你只是想绘制原始数据的图，不想插值，则最好选择距离平方反比法（inversedistancetoapower）或Kriging方法。因为这两种方法在插值点与取样点重合时，插值点的值就是样本点的值，而其它方法不能保证如此。在"OutputGridFile“中输入输出文件名test.grd，然后在“GridLineGeometry”中设置网格点数。这里需要注意的是，当X和Y的数值相差很大时，这里显示的最大最小值可能有错误（即与原始数据不同），这是Surfer软件本身的问题，遇到这种情况，必须手动改正这种错误，即输入正确的最大最小值。由于我们的数据没有此类问题，因此不必手动改正最大最小值。但必须手动改正X和Y的间距“spacing”或数据个数“＃f”，这二者是相关的，改动一个，另一个自动改正。如果你的原始数据是等间距的，这里的X和Y的间距“spacing"或”＃f“最好与原数据一致，这样可以减少插值带来的误差。我们的数据是不均匀的，所以必须插值，这里可以不进行任何改动。好了，点“ok”，画图所需要的grd文件test.grd就生成了。步骤二：画等高线打开菜单“Map|CountourMap|NewCountourMap"，在“OpenGrid”对话框中选择刚才输出的grd文件，如test.grd，点“ok”，则一副等高线图就画完了。步骤三：等高线图的设置在所画的等高线图中双击鼠标，或点击右键，选中“属性”，就会出现设置等高线的各种属性，在图的边缘双击鼠标则可以改动坐标轴的属性。等高线图的着色（fill）和设置双击等高线图，就会出现“map：countourproperities”对话框，现在介绍此对话框中的设置。“General”选项卡中：1、“inputgridfile”为打开的等高线图的grid文件名，你可...
