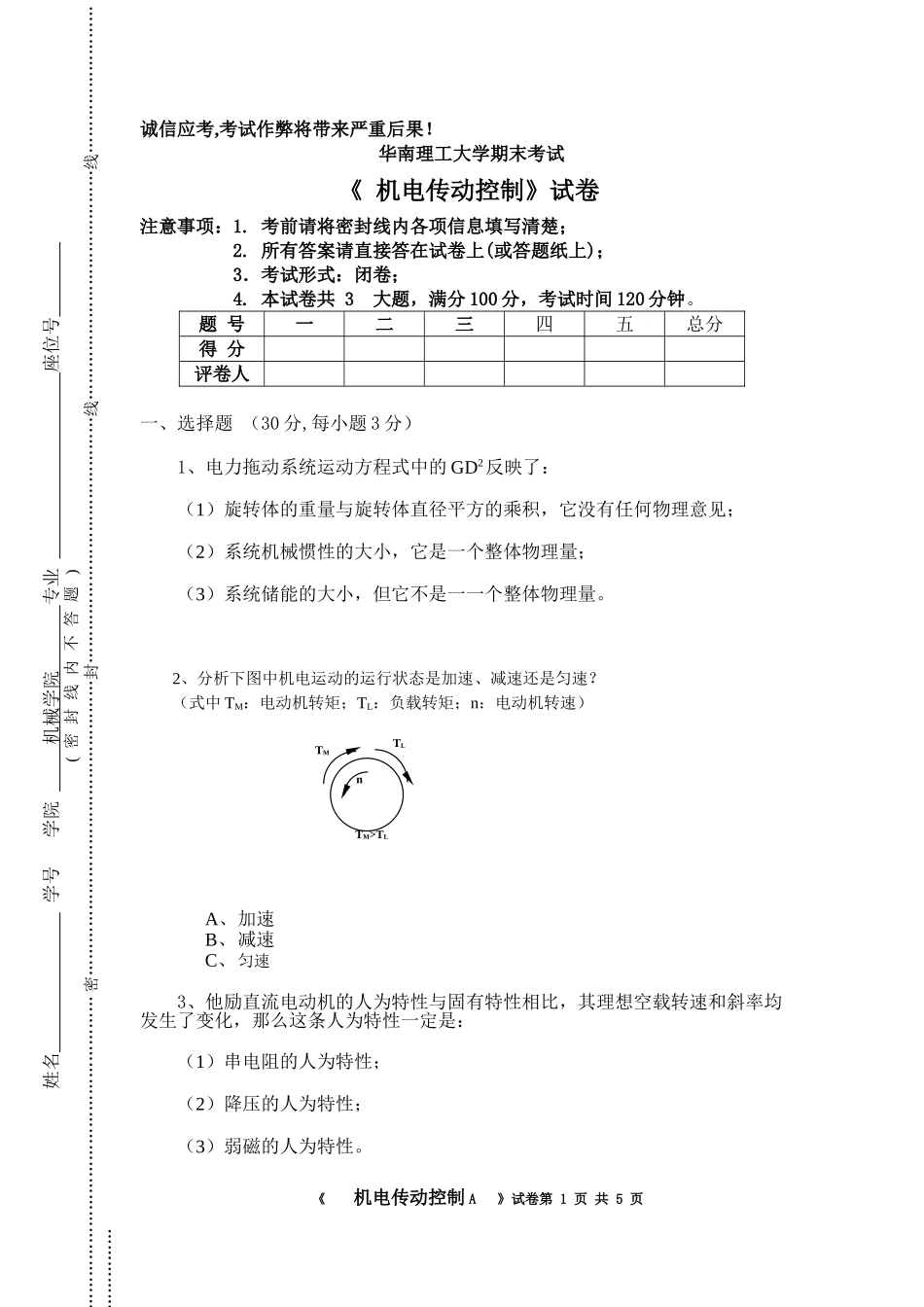

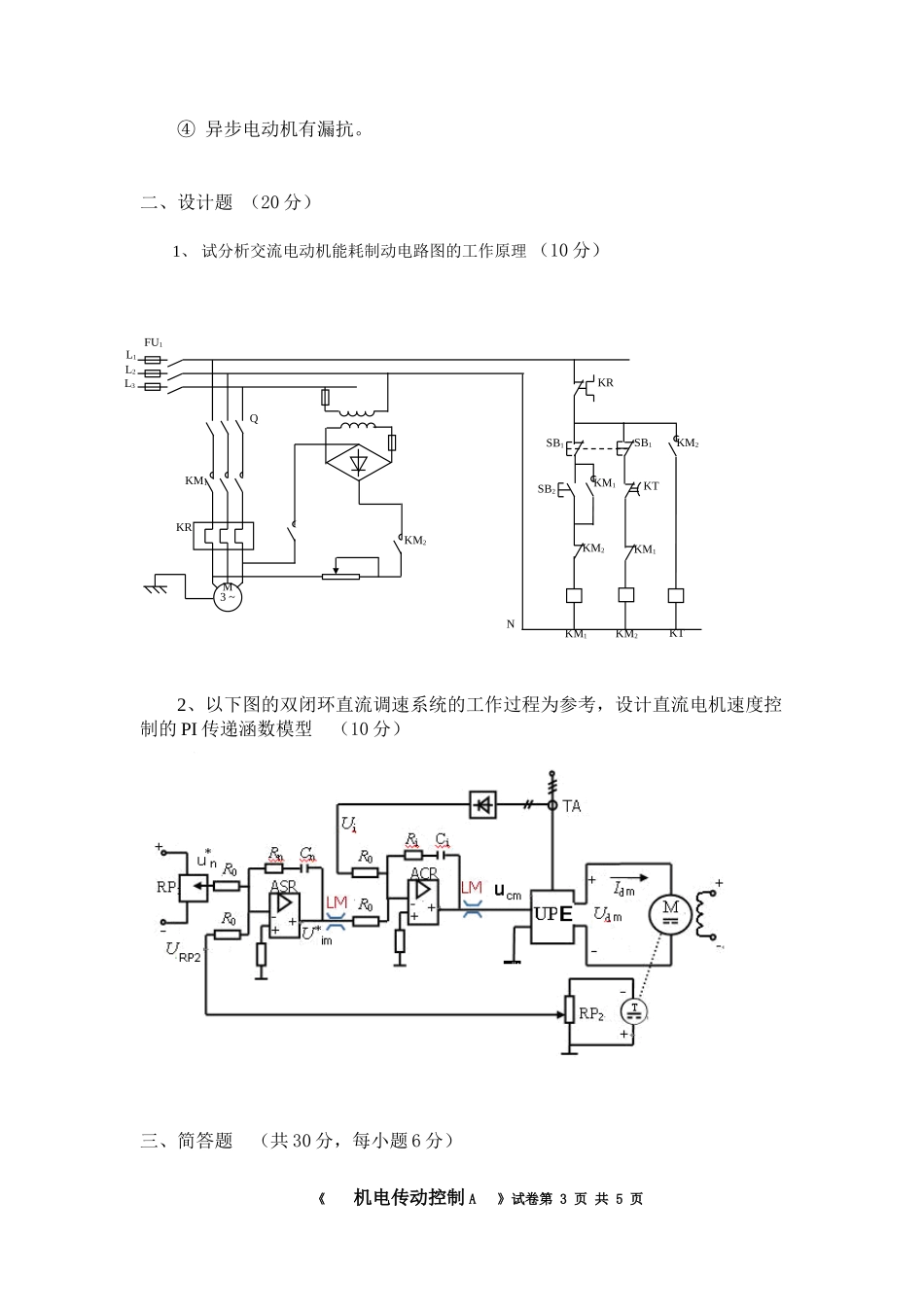

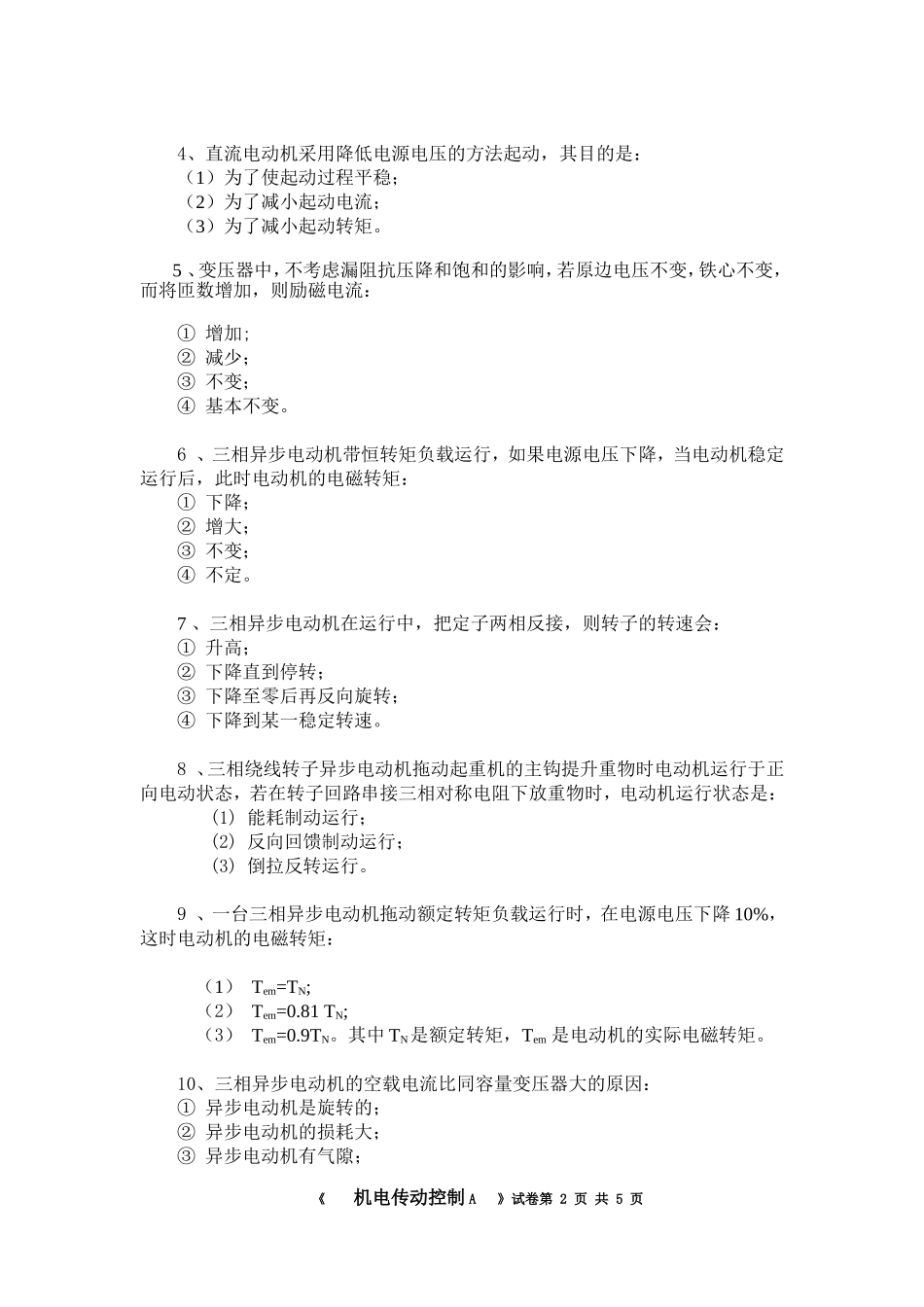

诚信应考,考试作弊将带来严重后果！华南理工大学期末考试《机电传动控制》试卷注意事项：1.考前请将密封线内各项信息填写清楚；2.所有答案请直接答在试卷上(或答题纸上)；3．考试形式：闭卷；4.本试卷共3大题，满分100分，考试时间120分钟。题号一二三四五总分得分评卷人一、选择题（30分,每小题3分）1、电力拖动系统运动方程式中的GD2反映了：（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一一个整体物理量。2、分析下图中机电运动的运行状态是加速、减速还是匀速？（式中TM：电动机转矩；TL：负载转矩；n：电动机转速）A、加速B、减速C、匀速3、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。《机电传动控制A》试卷第1页共5页_____________________…姓名学号学院机械学院专业座位号(密封线内不答题)……………………………………………………密………………………………………………封………………………………………线……………………………………线………………………………………TMTLnTM>TL4、直流电动机采用降低电源电压的方法起动，其目的是：（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。5、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：①增加;②减少；③不变；④基本不变。6、三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：①下降；②增大；③不变；④不定。7、三相异步电动机在运行中，把定子两相反接，则转子的转速会：①升高；②下降直到停转；③下降至零后再反向旋转；④下降到某一稳定转速。8、三相绕线转子异步电动机拖动起重机的主钩提升重物时电动机运行于正向电动状态，若在转子回路串接三相对称电阻下放重物时，电动机运行状态是：(1)能耗制动运行；(2)反向回馈制动运行；(3)倒拉反转运行。9、一台三相异步电动机拖动额定转矩负载运行时，在电源电压下降10%，这时电动机的电磁转矩：（1）Tem=TN;（2）Tem=0.81TN;（3）Tem=0.9TN。其中TN是额定转矩，Tem是电动机的实际电磁转矩。10、三相异步电动机的空载电流比同容量变压器大的原因：①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；《机电传动控制A》试卷第2页共5页④异步电动机有漏抗。二、设计题（20分）1、试分析交流电动机能耗制动电路图的工作原理（10分）2、以下图的双闭环直流调速系统的工作过程为参考，设计直流电机速度控制的PI传递涵数模型（10分）三、简答题（共30分，每小题6分）《机电传动控制A》试卷第3页共5页L1L2L3FU1KM1M3~KRKM1KM2SB1SB2KM2NKM1KTSB1KM1KTKM2KM2KRQ1、下图中，曲线1为电动机的机械特性,曲线2与曲线3是负载的机械特性，试述为什么1点是稳定平衡点？3点不是稳定平衡点？2、什么叫固有机械特性？什么叫人为机械特性？他励直流电动机的固有特性和各种人为特性各有何特点？3、电动机在使用中，电流、功率和温升能否超过额定值？为什么？4、电力拖动系统稳定运行的条件是什么？5、试述下图达林顿管的工作原理四、试分析交流电动机Y/△起动控制电路图的工作原理。（10分）《机电传动控制A》试卷第4页共5页五、试述下图磁阻同步电动机的工作原理（10分）《机电传动控制A》试卷第5页共5页
