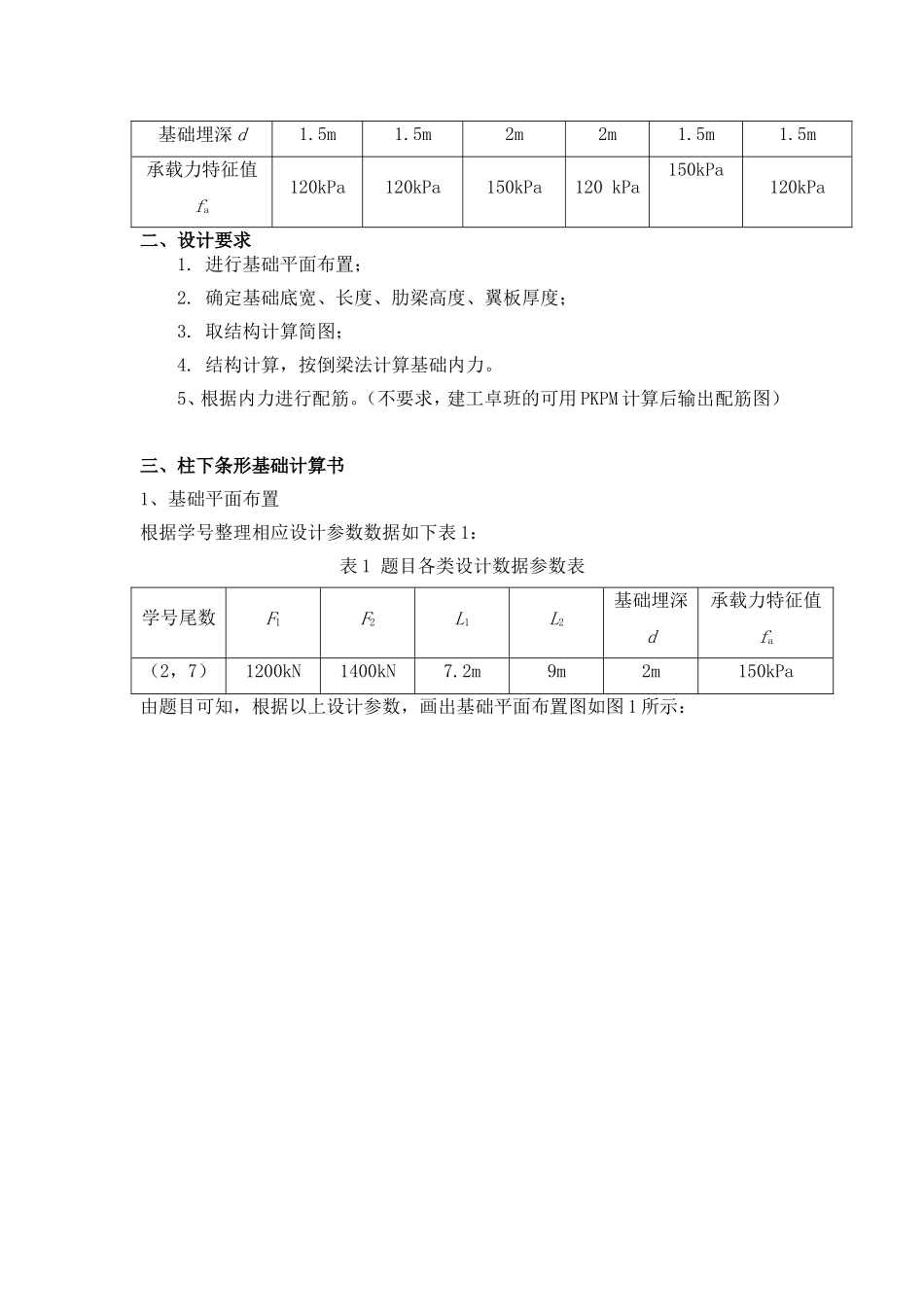

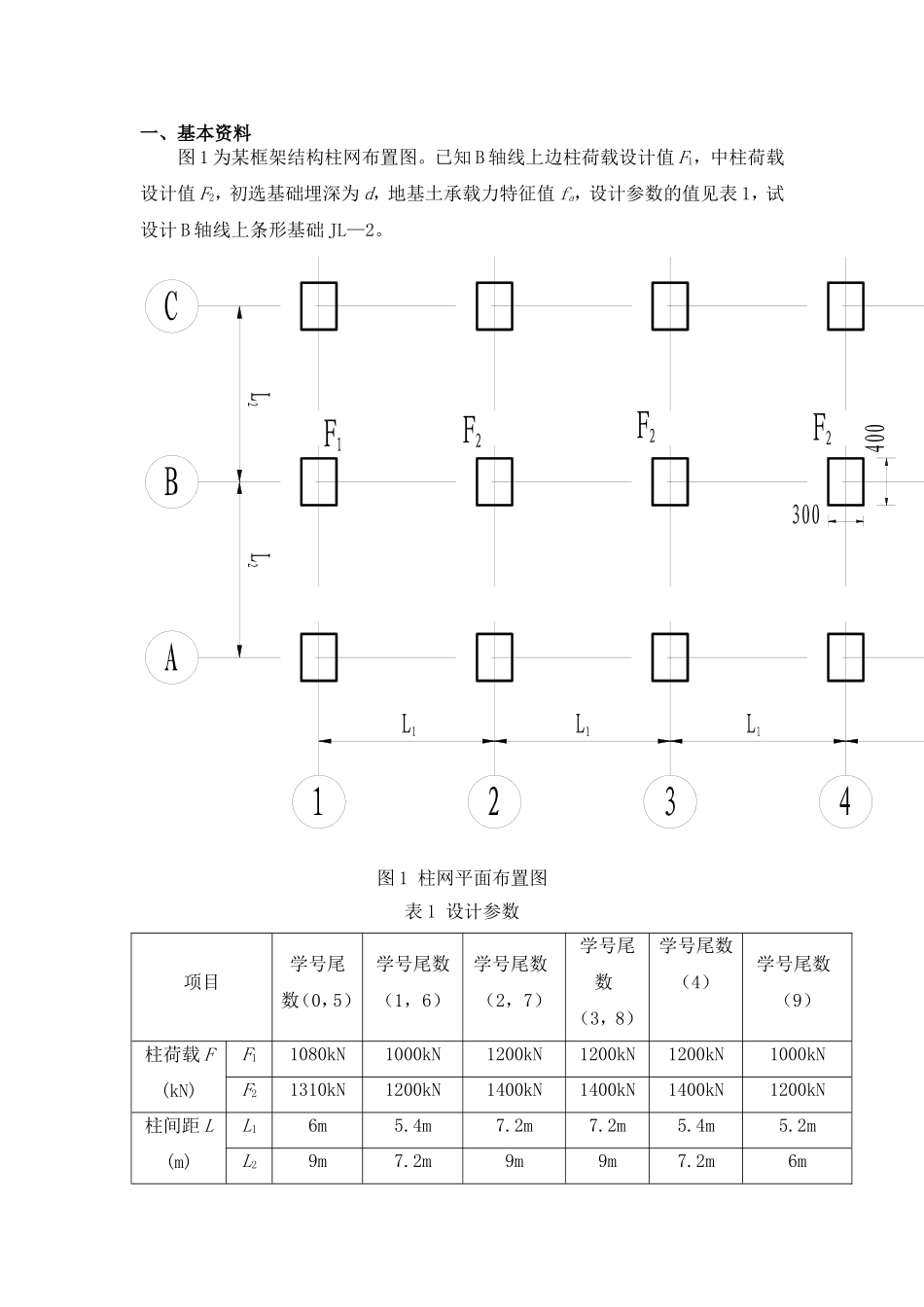

课程设计课程名称：基础工程设计题目：柱下钢筋混凝土条形基础设计院系：土木工程专业：年级：姓名：指导教师：一、基本资料图1为某框架结构柱网布置图。已知B轴线上边柱荷载设计值F1，中柱荷载设计值F2，初选基础埋深为d，地基土承载力特征值fa，设计参数的值见表1，试设计B轴线上条形基础JL—2。图1柱网平面布置图表1设计参数项目学号尾数（0，5）学号尾数（1，6）学号尾数（2，7）学号尾数（3，8）学号尾数（4）学号尾数（9）柱荷载F(kN)F11080kN1000kN1200kN1200kN1200kN1000kNF21310kN1200kN1400kN1400kN1400kN1200kN柱间距L(m)L16m5.4m7.2m7.2m5.4m5.2mL29m7.2m9m9m7.2m6m基础埋深d1.5m1.5m2m2m1.5m1.5m承载力特征值fa120kPa120kPa150kPa120kPa150kPa120kPa二、设计要求1.进行基础平面布置；2.确定基础底宽、长度、肋梁高度、翼板厚度；3.取结构计算简图；4.结构计算，按倒梁法计算基础内力。5、根据内力进行配筋。（不要求，建工卓班的可用PKPM计算后输出配筋图）三、柱下条形基础计算书1、基础平面布置根据学号整理相应设计参数数据如下表1：表1题目各类设计数据参数表学号尾数F1F2L1L2基础埋深d承载力特征值fa（2，7）1200kN1400kN7.2m9m2m150kPa由题目可知，根据以上设计参数，画出基础平面布置图如图1所示：图3.2.1基础平面布置图2、确定基础底宽、长度、肋梁高度、翼板厚度1)求荷载合力重心位置设合力作用点与边柱A的距离为，据合力矩定理，以A点为参考点，则有：2)确定基础梁的长度和外伸尺寸基础梁两端外伸长度为、，取边跨的0.25倍。可先选定，再按照合力作用点与基底形心相重合的原则，确定和：取3）按地基持力层的承载力确定基础梁的宽度4）地基承载力验算，（满足）2.4肋梁高度及翼板高度确定采用C25混凝土，基底沿宽度b方向的净反力为悬臂根部剪力设计值翼缘板有效高度，取（等厚翼板）。肋梁高取3、基础梁的内力计算（倒梁法）1）根据倒梁法原理，实质为将基础倒置作为多跨连续梁，将外力荷载视为支座，将地基净反力与柱脚的弯矩视作基础梁上的荷载，作出题目的倒梁法计算简化图如图2：图3.2.2倒梁法计算简图2）计算基础沿纵向的地基净反力3）用弯矩分配法计算梁的初始内力和支座反力为方便计算，将倒梁法计算简图图分解为以下两部分：（a）五跨连续外伸部分受局部荷载（b）五跨等跨连续梁受均布荷载图3.2.3计算分解图①针对图3.2.3（a）情况，使用弯矩分配法0.4280.5720.50.50.50.50.5720.428弯矩分配327.27→163.64-70.03-93.61→-46.811.7←23.423.4→11.7-46.8←-93.61163.64-70.03-5.01-6.69→3.3458.775←17.5517.55→8.775-1.358←-2.715-2.715→-1.358-2.51←-5.019-3.7560.5810.777→0.3880.967←1.9341.934→0.967-0.338←-0.677-0.678→0.339-0.276←-0.553-0.4140.1450.193→0.01-0.03-0.03-0.005-0.005最终弯矩327.2789.33-89.33-29.7829.7429.135-30.132-89.4489.44327.27处理327.2789.3889.38-29.7029.7029.7029.70-89.3889.38327.27根据弯矩分配法结果，绘出弯矩图：图3.2.4（a）情况弯矩图②针对图3.2.3（a）情况，使用弯矩系数法对与等跨连续梁受均布荷载，这里直接采用弯矩系数法公式：查阅相关弯矩系数法参考文献得：所以跨中弯矩绘制弯矩图如下:图3.25（b）情况弯矩图③将图3.2.4、图3.2.5两部分弯矩叠加，即为按倒梁法计算所得的条形基础梁弯矩图（画出叠加后的弯矩图如下所示）。图3.2.6基础梁弯矩图④肋梁的剪力计算（利用反对称性可计算D、E、F截面）；；；通过计算得各支座剪力如下表：表2各支座剪力计算结果（kN）363.6632.4822.3748.6706.0727.3727.3706.0748.6822.3632.4363.6⑤校核支座反力与对应柱的轴向力经计算，支座反力值如下：,,A轴柱：B轴柱：C轴柱：验证得剪力计算误差小于，所以不必对基础梁弯矩进行调整，弯矩图以图3.2.6为最终结果。根据计算结果做出基础梁剪力图如图：图3.2.7基础梁剪力图四、基础梁配筋计算根据前面步骤得出的基础梁的弯距图和剪力图，对各支座、跨中进行正截面和斜截面强度计算以及配筋计算。主筋可用HRB335级钢筋，箍筋用HPB235级钢筋。混凝土取C20。1.正截面强度计算基于基础梁断面较大，配筋...
