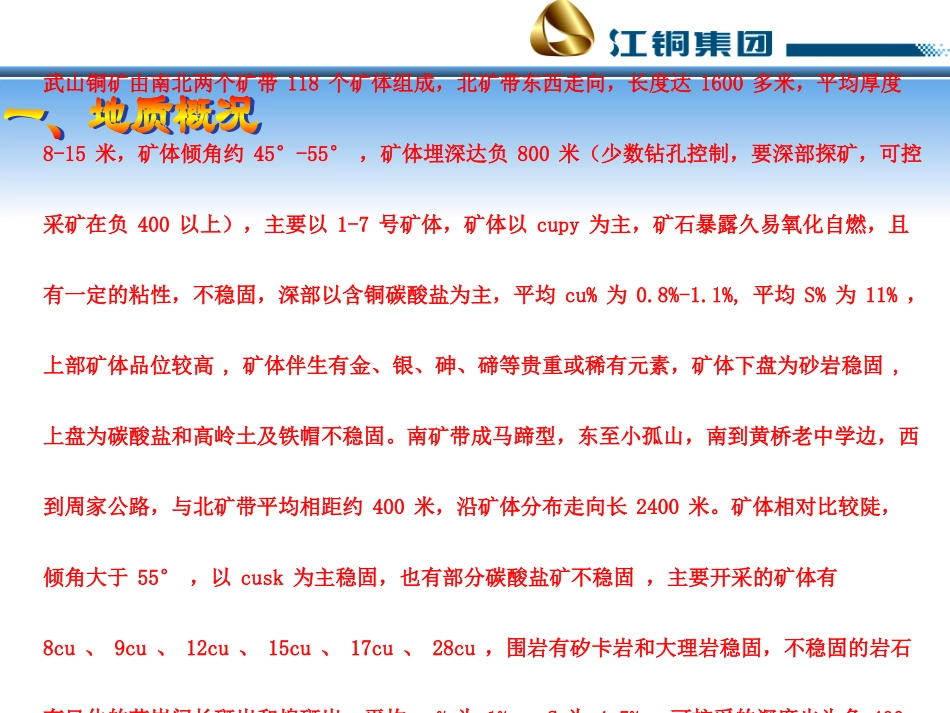

江铜集团武山铜矿采矿车间武山铜矿采掘工艺流程简介主讲人：彭小刚武山铜矿由南北两个矿带118个矿体组成，北矿带东西走向，长度达1600多米，平均厚度8-15米，矿体倾角约45°-55°，矿体埋深达负800米（少数钻孔控制，要深部探矿，可控采矿在负400以上），主要以1-7号矿体，矿体以cupy为主，矿石暴露久易氧化自燃，且有一定的粘性，不稳固，深部以含铜碳酸盐为主，平均cu%为0.8%-1.1%,平均S%为11%，上部矿体品位较高,矿体伴生有金、银、砷、碲等贵重或稀有元素，矿体下盘为砂岩稳固,上盘为碳酸盐和高岭土及铁帽不稳固。南矿带成马蹄型，东至小孤山，南到黄桥老中学边，西到周家公路，与北矿带平均相距约400米，沿矿体分布走向长2400米。矿体相对比较陡，倾角大于55°，以cusk为主稳固，也有部分碳酸盐矿不稳固，主要开采的矿体有8cu、9cu、12cu、15cu、17cu、28cu，围岩有矽卡岩和大理岩稳固，不稳固的岩石有风化的花岗闪长斑岩和煌斑岩。平均cu%为1%，S为4-5%。可控采的深度也为负400米，以后逐渐向北倾与北矿带富集在一块。从2000年股改评估还可采金属量约50万吨。武山铜矿是大型地下开采的有色金属矿山，主要采用竖井加斜坡道开拓方式。一期工程中段高度为40m，-160m后改为50m，中段水平开拓采用沿脉加穿脉形式，根据矿体产状和围岩稳定情况，在下盘（南带部分在上盘）离矿体50m-60m布置沿脉巷道，根据采矿方法所需的采准工程布局（矿块沿走向长75m-100m）及结合生产探矿需要按50m-100m布置穿脉。1、老主井：（93086，68906），∮4.5m地表标高约+145米，一期工程到负160米，铁板给矿机在-120米给矿，箕斗提升。二期工程延深到-310米,溜破系统在-237m----260m。采用振动放矿并配气缸闸门，在-245m设有皮带道。单箕斗提升。主要提升矿石。2、北副井：（93042，68854），∮5.5m,地表标高为+110m,一期工程到-160m,九八年后延深到-310m,现在三期工程已延深到-610m.一、二期工程主要下放人员，材料，提升废石。三期后不是主要提升废石的通道。属于双罐单车，双层缠绕滚筒木罐道提升。3、新主井：（93142.57,68919.73），∮5.6m，地表标高为+145m，在+120m设有矿石和废石主皮带道的平窿，上部设有矿石仓和废石仓，下部也是铁板给矿。14m³双箕斗提升。溜破系统设在-510m，铁板给矿机给矿到颚破机入成品仓到-540m，再由铁板给矿机给到胶带输送机上送到计量斗，箕斗提升到地表矿仓。同一高度在-540m，废石井振动放矿到胶带输送机上也可装箕斗提升到地表废石仓。新主井粉矿回收在-610m。4、新南副井：（92117，68899）∮5.5m，属于单罐双车多绳磨擦提升。一期工程到-260m，二期工程到-460m。井口标高为+52m。5、老南副井：（92900，69982）∮5.5m，井口标高+63m，井底到-80m。属于北矿带的开采移动区，以后要报废。6、北矿带的东西风井∮3.6m，分中段延深。以前主扇和风硐设在地表。现深部通风改造后主扇硐室在-160m。电机功率为75kw，一台工作，一台备用。轴流抽出式。7、南东风井（92340，70090），主扇设在地表。功率为380kw，后改造成用两台200KW的电机，轴流抽出式。8、主斜坡道（井口：93110，68060。+36m），净宽4.2m,高4.1m,坡度为14%-15%。现开拓到-320m。主要下放无轨设备和运输人员及材料。中段折返式。9、主溜井：一、二期工程主溜井直径∮3m，三期工程∮4m（且配了双层钢筋），布置在北矿带的下盘，南带矿石通过中段南北运输巷运到主溜井。10、充填井（92363.17,69587.50）∮3m,只有小孤山设有到-40的充填井,北充填站和武山村为充填钻孔.(都属于管道自溜输送).北带钻孔到-40m后再由充填井到-160m。11、其它硐室工程：水仓和水泵房，北矿带在-160m、-310m、-460m都设有水仓和水泵房，在-610m设有临时水仓。南矿带在-210m、-460m设有正规的水仓和水泵房。三期工程结束后北带只在-460m设一正规水仓，井下水直接抽到地表水池，-610m小水仓的水抽到-460m。每个中段南北各设有两个采区变电硐室。现牵引变电硐室都在-160m。南北各有一个井下临时炸药库，现都设在-210m中段。北矿带在-160m设有粉矿井卷扬机硐室。粉矿井从-160m现延深到-510m。12、主要开拓巷道规格：武山铜矿采用竖井...
