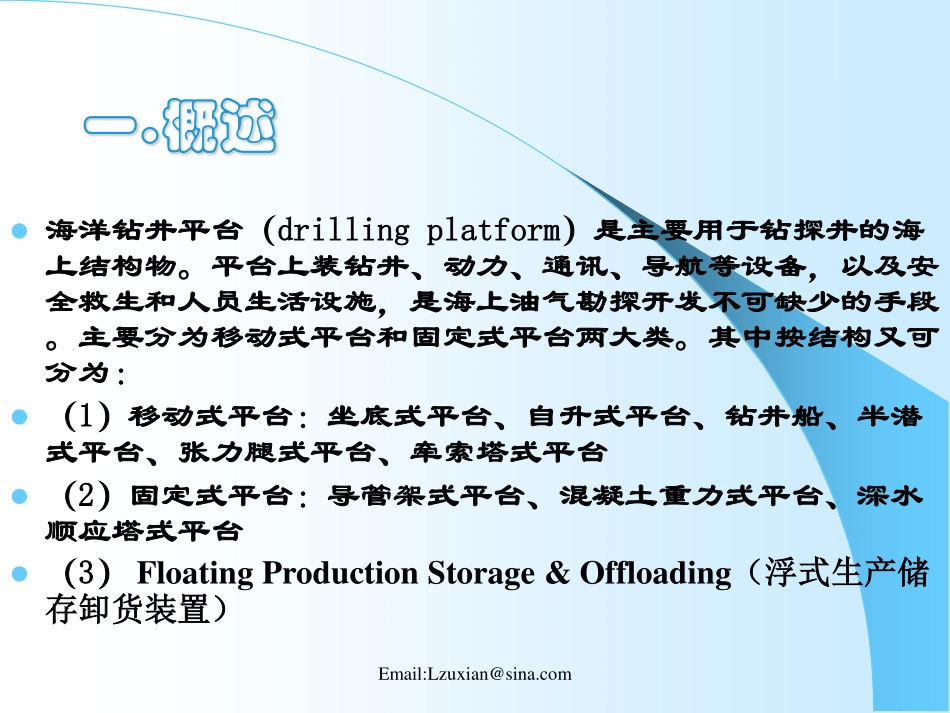

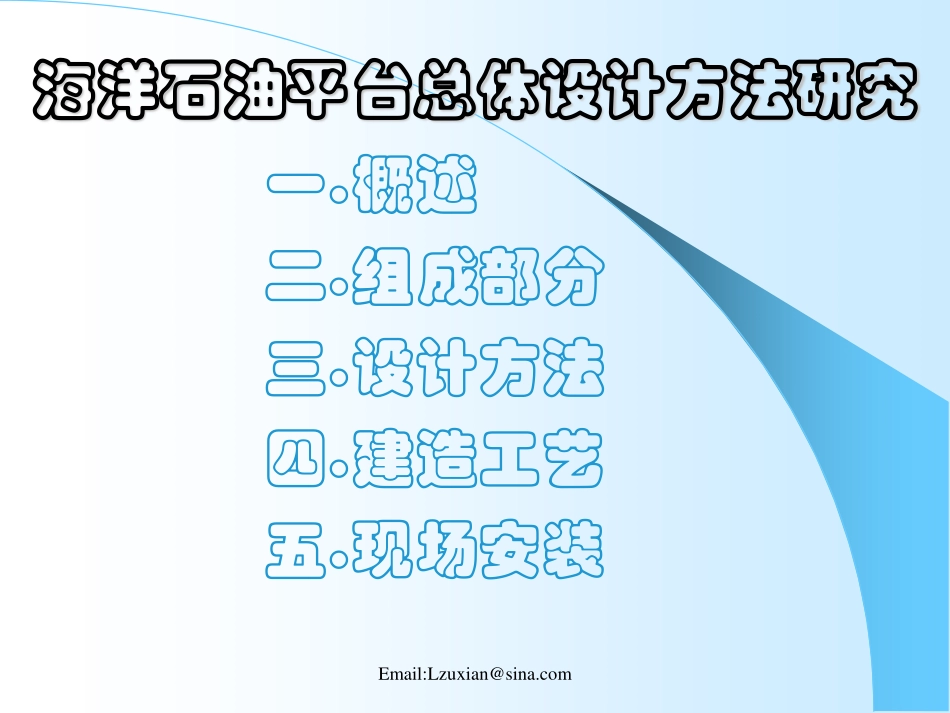

海洋石油平台总体设计方法研究梁祖贤Emil:Lzuxian@sina.com海洋石油平台总体设计方法研究一.概述二.组成部分三.设计方法四.建造工艺五.现场安装Email:Lzuxian@sina.com一.概述海洋钻井平台（drillingplatform）是主要用于钻探井的海上结构物。平台上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施，是海上油气勘探开发不可缺少的手段。主要分为移动式平台和固定式平台两大类。其中按结构又可分为：（1）移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台、张力腿式平台、牵索塔式平台（2）固定式平台：导管架式平台、混凝土重力式平台、深水顺应塔式平台（3）FloatingProductionStorage&Offloading（浮式生产储存卸货装置）Email:Lzuxian@sina.comEmail:Lzuxian@sina.com移动式平台坐底式平台自升式平台钻井船半潜式平台张力腿式平台牵索式平台Email:Lzuxian@sina.com移动式平台—坐底式平台坐底式钻井平台又叫钻驳或插桩钻驳，适用于河流和海湾等30m以下的浅水域。坐底式平台有两个船体，上船体又叫工作甲板，安置生活舱室和设备，通过尾郡开口借助悬臂结构钻井；下部是沉垫，其主要功能是压载以及海底支撑作用，用作钻井的基础。两个船体间由支撑结构相连。这种钻井装置在到达作业地点后往沉垫内注水，使其着底。因此从稳性和结构方面看，作业水深不但有限，而且也受到海底基础(平坦及坚实程度)的制约。所以这种平台发展缓慢。Email:Lzuxian@sina.comEmail:Lzuxian@sina.com移动式平台—自升式钻井平台自升式钻井平台又称甲板升降式或桩腿式平台。这种石油钻井装置在浮在水面的平台上装载钻井机械、动力、器材、居住设备以及若干可升降的桩腿，钻井时桩腿着底，平台则沿桩腿升离海面一定高度；移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到新的井位。自升式平台的优点主要是所需钢材少、造价低，在各种海况下都能平稳地进行钻井作业；缺点是桩腿长度有限，使它的工作水深受到限制，最大的工作水深约在120m左右。超过此水深，桩腿重量增加很快，同时拖航时桩腿升得很高，对平台稳性和桩腿强度都不利。自升式平台有自航、助航和非自航之分，但大多数为非自航。平台形状有三角形平台(三根桩腿)、矩形平台(一般为四根桩腿)和五角形平台(五根桩腿)等。为了在较深水域和环境恶劣的海况下工作时减少平台所受的力，最佳的自升式平台应是单桩腿平台。欧洲北海使用的自升式平台大都是此种单桩腿的自升式平台。Email:Lzuxian@sina.comEmail:Lzuxian@sina.com移动式平台—钻井船钻井船是浮船式钻井平台，它通常是在机动船或驳船上布置钻井设备。平台是靠锚泊或动力定位系统定位。按其推进能力，分为自航式、非自航式；按船型分，有端部钻井、舷侧钻井、船中钻井和双体船钻井；按定位分，有一般锚泊式、中央转盘锚泊式和动力定位式。浮船式钻井装置船身浮于海面，易受波浪影口向，但是它可以用现有的船只进行改装，因而能以最快的速度投入使用。Email:Lzuxian@sina.comEmail:Lzuxian@sina.com移动式平台—半潜式平台半潜式钻井平台（SEMI）由坐底式平台发展而来，上部为工作甲板，下部为两个下船体，用支撑立柱连接。工作时下船体潜入水中，甲板处于水上安全高度，水线面积小，波浪影响小，稳定性好、自持力强、工作水深大，新发展的动力定位技术用于半潜式平台后，工作水深可达900-1200米。半潜式与自升式钻井平台相比，优点是工作水深大，移动灵活；缺点是投资大，维持费用高，需有一套复杂的水下器具，有效使用率低于自升式钻井平台。到目前为止，半潜式钻井平台已经经历了第一代到第六代的历程。据统计，目前世界范围内有深水自升式钻井平台65艘，大部分工作在墨西哥湾和北海。其运营商主要为美国石油公司。Email:Lzuxian@sina.comEmail:Lzuxian@sina.com移动式平台—张力腿式钻井平台张力腿式钻井平台（TLP）是利用绷紧状态下的锚索产生的拉力与平台的剩余浮力相平衡的钻井平台或生产平台。其所用锚索绷紧成直线，不是悬垂曲线，钢索的下端与水底不是相切的，而是几乎垂直的。用的是桩锚(即打入水底的桩为锚)...
