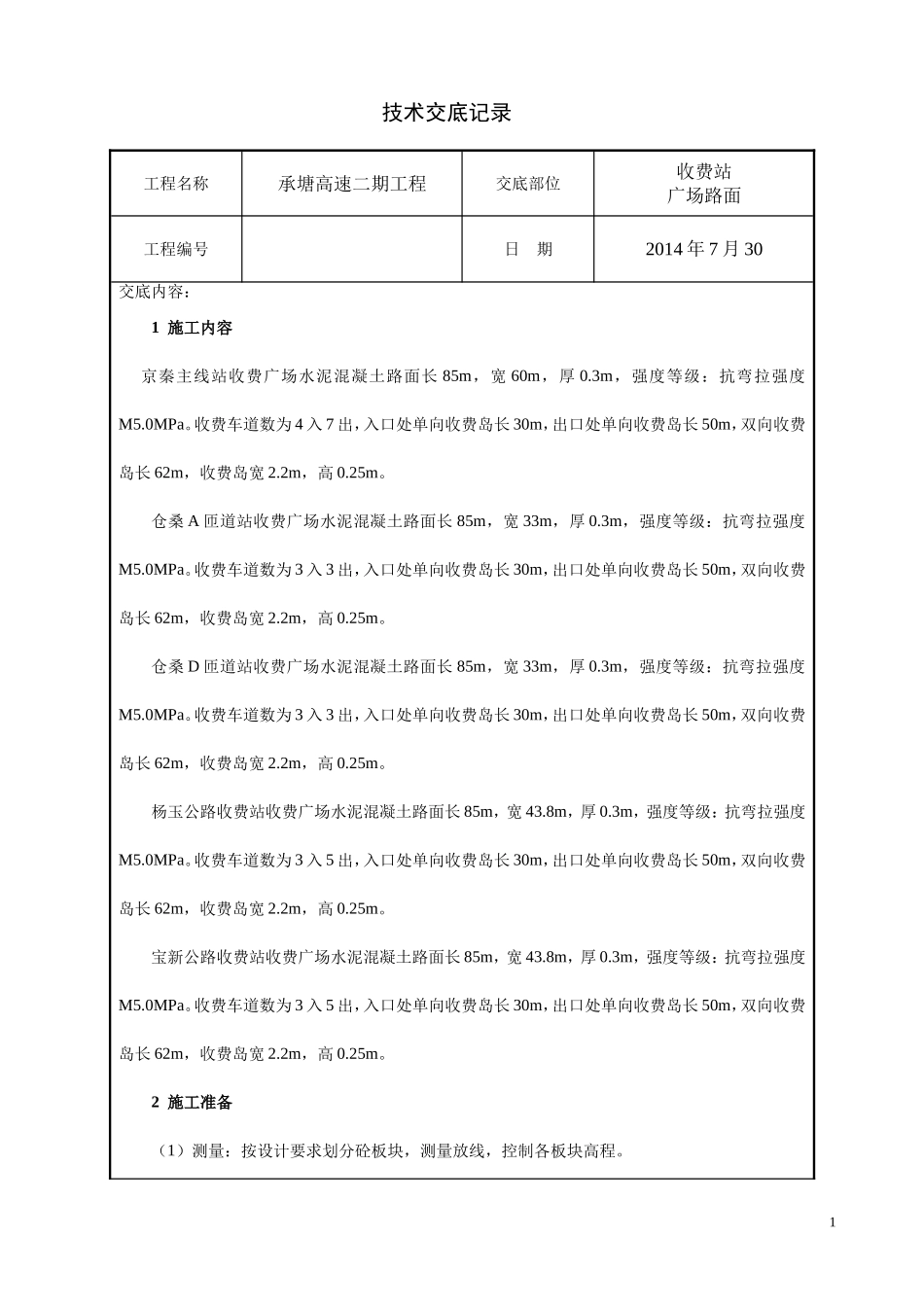

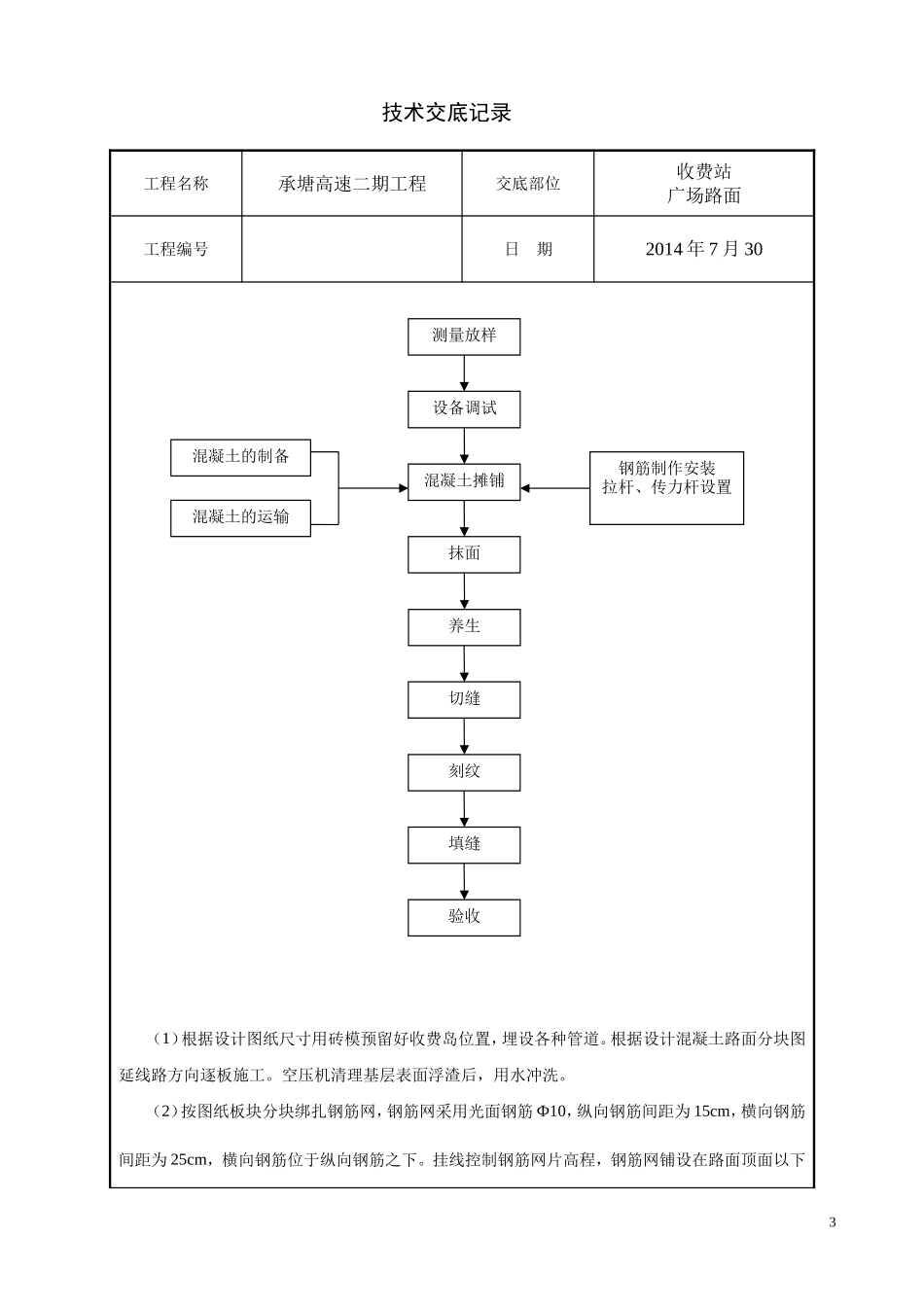

技术交底记录工程名称承塘高速二期工程交底部位收费站广场路面工程编号日期2014年7月30交底内容：1施工内容京秦主线站收费广场水泥混凝土路面长85m，宽60m，厚0.3m，强度等级：抗弯拉强度M5.0MPa。收费车道数为4入7出，入口处单向收费岛长30m，出口处单向收费岛长50m，双向收费岛长62m，收费岛宽2.2m，高0.25m。仓桑A匝道站收费广场水泥混凝土路面长85m，宽33m，厚0.3m，强度等级：抗弯拉强度M5.0MPa。收费车道数为3入3出，入口处单向收费岛长30m，出口处单向收费岛长50m，双向收费岛长62m，收费岛宽2.2m，高0.25m。仓桑D匝道站收费广场水泥混凝土路面长85m，宽33m，厚0.3m，强度等级：抗弯拉强度M5.0MPa。收费车道数为3入3出，入口处单向收费岛长30m，出口处单向收费岛长50m，双向收费岛长62m，收费岛宽2.2m，高0.25m。杨玉公路收费站收费广场水泥混凝土路面长85m，宽43.8m，厚0.3m，强度等级：抗弯拉强度M5.0MPa。收费车道数为3入5出，入口处单向收费岛长30m，出口处单向收费岛长50m，双向收费岛长62m，收费岛宽2.2m，高0.25m。宝新公路收费站收费广场水泥混凝土路面长85m，宽43.8m，厚0.3m，强度等级：抗弯拉强度M5.0MPa。收费车道数为3入5出，入口处单向收费岛长30m，出口处单向收费岛长50m，双向收费岛长62m，收费岛宽2.2m，高0.25m。2施工准备（1）测量：按设计要求划分砼板块，测量放线，控制各板块高程。1技术交底记录工程名称承塘高速二期工程交底部位收费站广场路面工程编号日期2014年7月30（2）水泥混凝土的准备：采用商品混凝土（3）混凝土料的运输：采用混凝土罐车。（4）施工机具的选择：包括机具设备的调试，混凝土路面铺筑采用三辊轴小型混凝土摊铺机辅以插入式振捣棒。模板采用30cm槽钢，抗滑沟槽采用混凝土路面刻纹机，切缝采用混凝土切缝机。3操作工艺水泥混凝土路面施工工艺框图2技术交底记录工程名称承塘高速二期工程交底部位收费站广场路面工程编号日期2014年7月30（1）根据设计图纸尺寸用砖模预留好收费岛位置，埋设各种管道。根据设计混凝土路面分块图延线路方向逐板施工。空压机清理基层表面浮渣后，用水冲洗。（2）按图纸板块分块绑扎钢筋网，钢筋网采用光面钢筋Ф10，纵向钢筋间距为15cm，横向钢筋间距为25cm，横向钢筋位于纵向钢筋之下。挂线控制钢筋网片高程，钢筋网铺设在路面顶面以下测量放样设备调试混凝土摊铺抹面养生切缝刻纹填缝验收钢筋制作安装拉杆、传力杆设置混凝土的制备混凝土的运输3技术交底记录工程名称承塘高速二期工程交底部位收费站广场路面工程编号日期2014年7月3010cm处，平行于路面顶面。第一层混凝土浇筑至路面顶下10cm处，用插入式振捣棒振捣，平板震动器整平，然后放置钢筋网，浇筑第二层混凝土。水泥混凝土路面每个板块的板角，均在距顶板5cm处设一层角隅钢筋。角隅钢筋采用HRB400螺纹钢筋Ф14，呈放射状。每个角设四根钢筋，夹角30°。每根钢筋长度1300mm。（3）混凝土侧模使用0.3m槽钢，槽钢底与基层间用水泥砂浆填塞，调整高程并防止漏浆。在槽钢中部钻孔，用来按放拉杆或传力杆。预先标定位置和标高，将槽钢安放在基层上，模板顶面和路面相平，模板外侧上下各焊接一个6cm长的Ф18钢管，模板外支撑用Ф16钢筋打入基层20cm，钢筋上焊两个6cm长的Ф18钢管，用Ф16钢筋做成U弯勾把模板上Ф18钢管与钢筋上Ф18钢管连在一起加以固定。模板顶面用水准仪检查标高，不符合时予以调整。避免因模板表面不平整导致混凝土面层边线不齐、厚度不准和表面出现波浪现象，施工时必须经常校验，严格控制。模板内侧涂刷脱模剂以便拆除模板。（4）接缝处理a、纵向施工缝和纵向缩缝拉杆采用Ф16螺纹钢筋，设在板厚中央，平行于板顶设置，并与横缝垂直，拉杆长80cm，间距50cm，中心10cm范围内刷防锈涂料，防锈涂料使用改性沥青。4技术交底记录工程名称承塘高速二期工程交底部位收费站广场路面工程编号日期2014年7月30b、横向缩缝和横向施工缝传力杆采用Ф36光面钢筋，设在板厚中央，平行于板顶放置，并与横缝垂直。传力杆长50cm，间距30cm，传力杆一端及中心10cm范围内刷沥青，在相邻板交错布置，传力杆加固采用自制设备，见下图：c、胀缝设传力...
